Exercícios - Física

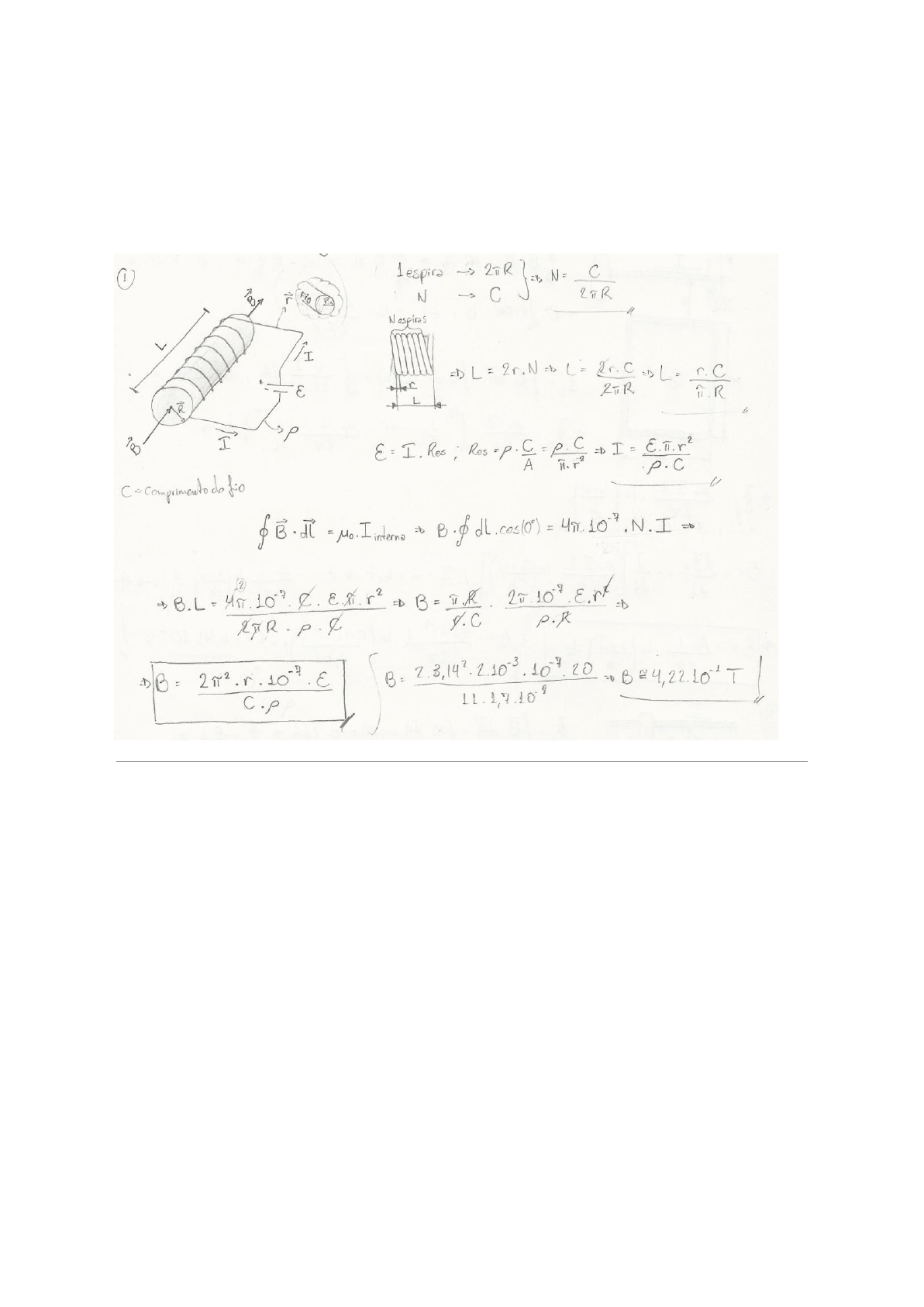

1) Um solenóide de raio R=1,7*(10^-02) m é feito de um pedaço longo de fio de raio
r=2,00*(10^-03) m, comprimento l=13,77 m e resistividade r=1,28*(10^-03) Ω.m. (Observe
que o comprimento do solenóide é muito maior que o raio e que há apenas uma camada de
enrolamentos do fio para formar o solenóide.) Encontre o campo magnético no centro do
solenóide se o fio for conectado a uma bateria que tem uma fem de E=20,00 V. Use π=3,14.



2) Têm sido sugerido aceleradores de projéteis para lançar cargas ao espaço sem usar
foguetes químicos e também como armas de guerra terra-ar anti-mísseis. Um modelo
portátil de acelerador de projéteis (Figura P22.60 do livro) consiste em dois trilhos
horizontais paralelos e longos separados por uma distância de d=1,56*(10^-02) m,
conectados por uma barra BD de massa m=4,00*(10^-03) kg. A barra está originalmente em
repouso no ponto médio dos trilhos e está livre para deslizar sem atrito. Quando a chave é
fechada, forma-se rapidamente uma corrente elétrica no circuito ABCDEA. Os trilhos e a
barra têm baixa resistência elétrica e a corrente é limitada a um valor constante de I=27,00
A pela fonte de alimentação. Encontre a velocidade da barra após ela ter se deslocado por
130 cm em direção ao final do trilho. OBS: a resposta desse problema será diferente depois
de estudarmos a lei de Faraday, não considere a lei de Faraday, apenas use os resultados
do capítulo 22. Use π=3,14 e de a resposta em m/s. Use apenas a força calculado no centro
da barra para dar sua resposta.



3) Uma espira de fio na forma de um retângulo de largura w=1,00*(10^-01) m e
comprimento L=1,00 m e um fio longo e reto, que conduz uma corrente I e está a uma
distância h=1,00*(10^-02) m da espira, encontram-se sobre uma mesa. Primeiramente
determine o fluxo magnético através da espira devido à corrente I. Suponha que a corrente
esteja variando com o tempo de acordo com I=a+bt, onde a e b são constantes. Determine
a fem induzida da espira se b=14,00 A/s. De a resposta em Volts.



4) Considere a montagem mostrada na Figura P23.10 do livro. Suponha que R=R1=7,00
ohms, l=L1=1,6 m e que um campo magnético uniforme de B1=3,2 T está orientado para
dentro da página. Com que velocidade v a barra deve ser deslocada para produzir uma
corrente de I1=0,5A no resistor? De a resposta em m/s.



5) Uma haste condutora de comprimento l se desloca sobre dois trilhos horizontais, sem
atrito, como mostrado na figura P23.10. Se uma força constante de F1=1,00 N movimentar
a barra a v1=2,10 m/s através de um campo magnético B que esteja orientado para dentro
da página, qual é a corrente no resistor R de R1=8,00 Ω?




6) Uma bobina retangular de resistência R1=19,00 Ω tem N1=420,00 espiras, cada uma
com comprimento L1=1,76*(10^-02) m e largura w1=1,00*(10^-02) m, como mostrado na
figura. A bobina desloca-se para dentro de um campo magnético uniforme de B1=0,5 T com
velocidade constante v1=30,00 m/s. Qual a magnitude da força magnética total F sobre a
bobina enquanto sai do campo? De a resposta em N.


7) Para a situação mostrada na figura P23.21 do livro, o campo magnético na região circular
varia com o tempo de acordo com a expressão B = a1 t^3 - b1 t^2 + c1, sendo a1=1,17
T/s^3, b1=2,83 T/s^2, c1=0,66 T, r_2=2R, R=R1=1,90e-02 m. Calcule a magnitude da força
exercida sobre um elétron situado no ponto P_2 quando t=t1=1,38 s. De a resposta em N e
use que a carga do elétron é 1,6*(10^-19) C.


8) A corrente em um indutor de L1=6,22*(10^-02) H varia com o tempo como I= t^2 - a1 t,
onde a1=4,10 em unidades SI. Encontre a magnitude da fem induzida em t= t1=1,34 s. De a
resposta em Volts.


9) Uma bobina toroidal tem raio maior R= R1=1,77 m e um raio menor r= r1=6,1*(10^-02) m
e é enrolada com N=N1=340,00 espiras de fio bem próximas entre si, como mostrado na
figura. Como R>>r, o campo magnético dentro da região do toro é essencialmente o campo
de um solenóide longo que tenha sido curvado na forma de um círculo grande de raio R.
Modelando o campo como sendo uniforme dentro do solenóide longo, calcule a
auto-indutância dessa bobina toroidal. Use π=3.14 e de a resposta em H.


10) Algumas bactérias (como por exemplo a ​Aquaspirillum magnetotacticum​) tendem a
nadar em direção ao polo norte geográfico da Terra pois elas contém pequenas partículas,
chamadas de magnetossomos, que são sensíveis à campos magnéticos. Se uma linha de
transmissão carregando I=100,00 A é colocada sob a água, até que distância da linha o seu
campo magnético seria suficiente para interferir com a migração das bactérias? Assuma
que um campo menor do que p=5,00 porcento do campo magnético da Terra (B=5,0*(10^-5)
T) tem efeito desprezível na bactéria. Dê sua resposta em m.


11) Considere dois fios muito longos e paralelos dispostos ortogonalmente ao plano xy. O
primeiro fio tem uma corrente I=5,00 A e é colocado nas coordenadas x=0 e y=a=0,63 m. Já
o segundo fio é colocado nas coordenadas x=0, y=-a e tem corrente -I. Qual a intensidade
do campo magnético que esses fios produzem em x=d=0,24 m e y=0? Dê sua resposta em
T.


12) Uma barra de comprimento L=0,20 m, inicialmente em repouso, está livre para deslizar
sem atrito entre dois trilhos metálicos horizontais e paralelos. Existe um campo magnético
uniforme B=2,17 T entrando no plano definido pelos trilhos. No instante t=0 uma das
extremidades dos trilhos é submetida a uma diferença de potencial de V=12,99 V. A barra
tem uma resistência R=7,45 Ω, massa m=0,55 kg e todas as outras resistências no circuito
podem ser desprezadas. Qual a aceleração da barra em t=0? Dê a sua resposta em m/s^2.


13) Uma barra de comprimento L=0,30 m, inicialmente em repouso, está livre para deslizar
sem atrito entre dois trilhos metálicos horizontais e paralelos. Existe um campo magnético
uniforme B=1,09 T entrando no plano definido pelos trilhos. No instante t=0 uma das
extremidades dos trilhos é submetida a uma diferença de potencial de V=10,44 V. A barra
tem uma resistência R=6,23 Ω, massa m=0,57 kg e todas as outras resistências no circuito
podem ser desprezadas. Qual a velocidade terminal da barra em m/s?


14) Um fio muito longo é atravessado por uma corrente I=5,38 A. Uma barra de metal de
comprimento L=5,50*(10^-02) m (disposta ortogonalmente ao fio) está se movendo com
velocidade constante v=11,05 m/s e sua extremidade mais próxima ao fio está a uma
distância d=0,36 m deste. Qual a Fem induzida na barra?
