Zona Livre de Queda dos Talabartes com absorvedor de Energia da Leal

Zona Livre de Queda – ZLQ é a distância mínima medida desde o dispositivo de
ancoragem até o nível do chão ou próximo nível inferior real ou obstáculo

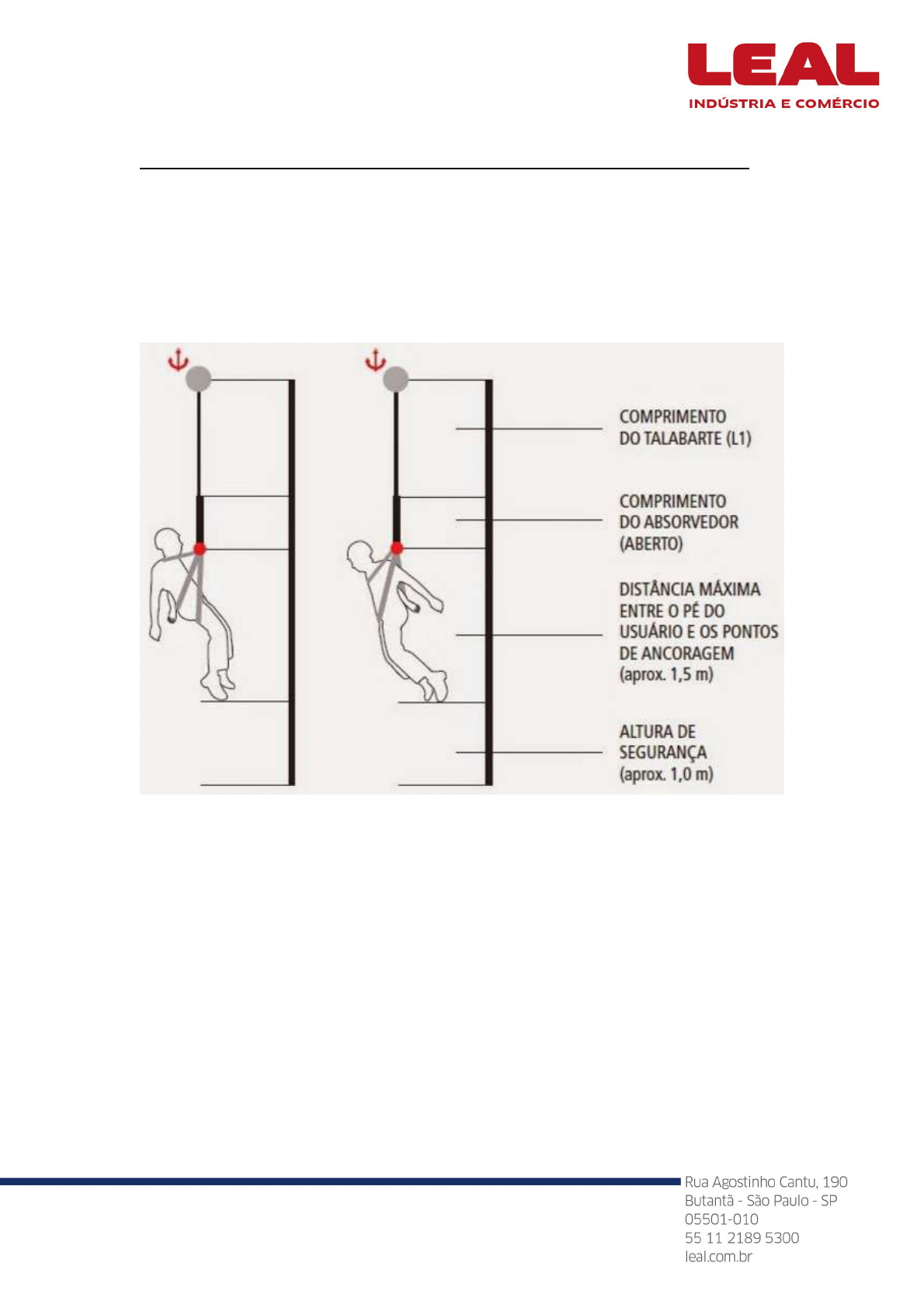

significativo mais próximo. A figura abaixo ilustra melhor a ZLQ:





Pontos importantes a se observar na hora do cálculo da Zona Livre de Queda:


 O cálculo deve ser realizado a partir da altura de instalação do ponto de
ancoragem e não a partir da altura dos pés do trabalhador;













 No fator de queda 0, desconsiderar o comprimento de abertura do absorvedor,
uma vez que nesse caso o impacto que o absorvedor receberá será bem abaixo
do valor mínimo de abertura, que deve ser de no mínimo 200 Kgf conforme NBR
14629.




















 Nos fatores de queda 1 e 2, a abertura do absorvedor deverá ser considerada.























EXEMPLO DE FATOR
DE QUEDA 1
EXEMPLO DE FATOR
DE QUEDA 2
ABERTURA DO
ABSORVEDOR
EXEMPLO DE FATOR
DE QUEDA 0



Informações Técnicas dos Absorvedores de Energia da Leal


Os absorvedores de energia utilizados nos talabartes da Leal começam a atuar
com uma energia de aproximadamente 350 Kgf, e não permitem que o
trabalhador receba impacto superior a 600 Kgf.

Talabarte de 1,3 Metros de Comprimento:
Os talabartes de 1,3 metros de comprimento possuem abertura máxima do
absorvedor de 60 cm, ou seja, considerando fator de queda 1 ou 2, a zona livre de
queda deve ser de:
Comprimento do Talabarte: .................................................................................1,30 m
Abertura do Absorvedor: ...................................................................................... 60 cm
Distância entre o elemento de engate do cinturão e os pés: ................. 1,5 m
Espaço de Segurança: ................................................................................................ 1 m
ZLQ = 4,4 m
No fator 0 deve ser desconsiderada a abertura do absorvedor, ou seja:
ZLQft0 = 3,8 m

Talabarte de 1,5 Metros de Comprimento:
Os talabartes de 1,5 metros de comprimento possuem abertura máxima do
absorvedor de 70 cm, ou seja, considerando fator de queda 2, a zona livre de
queda deve ser de:
Comprimento do Talabarte: .................................................................................1,50 m
Abertura do Absorvedor: ........................................................................................ 70 cm
Distância entre o elemento de engate do cinturão e os pés: ................... 1,5 m
Espaço de Segurança: .................................................................................................. 1 m
ZLQ = 4,7 m
No fator 0 deve ser desconsiderada a abertura do absorvedor, ou seja:
ZLQ ft0 = 4,1 m
