Prof. Daniel Ortega
Física
Br

Lista de Exercícios – Indução Eletromagnética

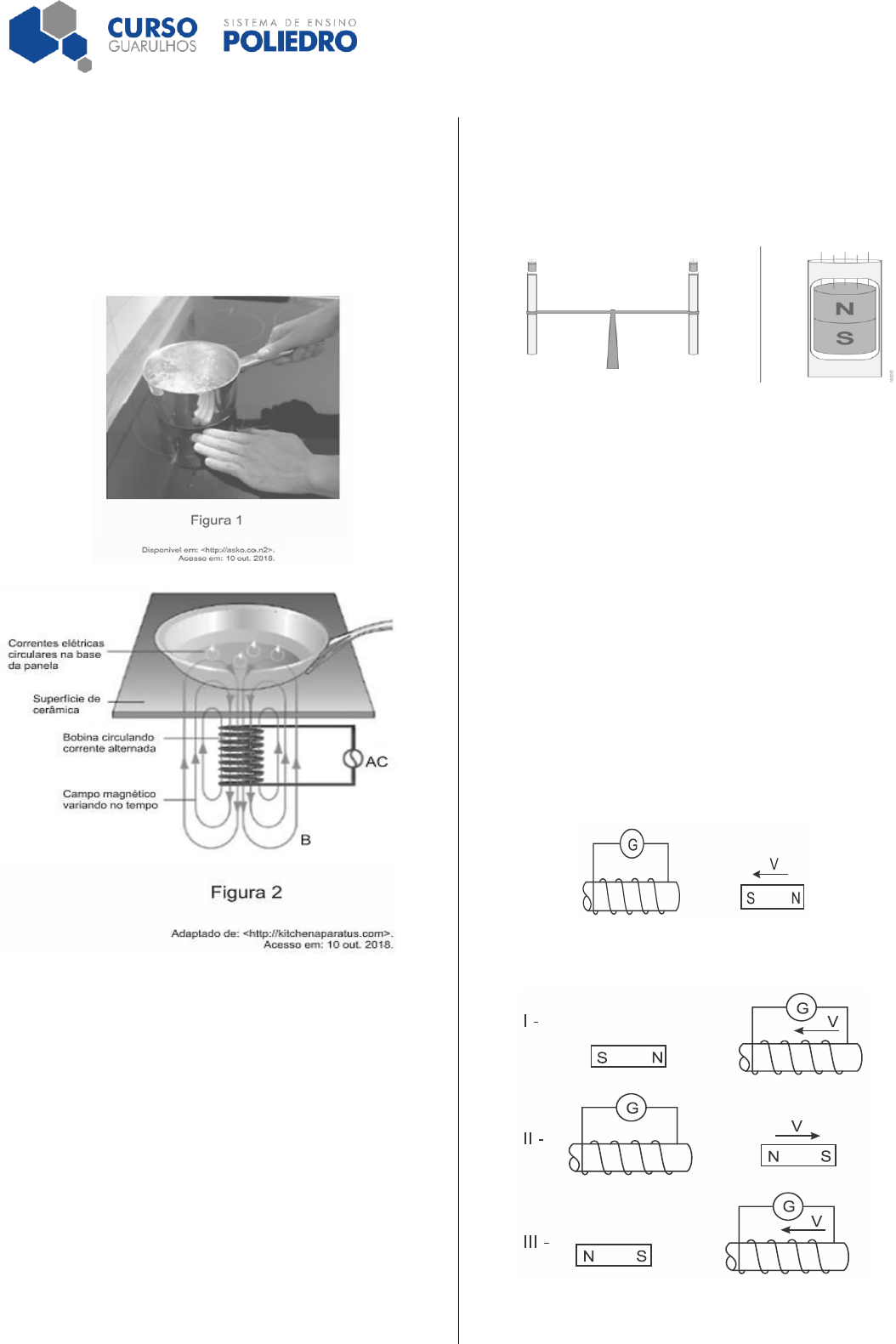

1. (Ufrgs 2019) O fogão mostrado na figura 1 abaixo não
produz chamas nem propaga calor. O cozimento ou
aquecimento dos alimentos deve ser feito em panelas de
ferro ou de aço e ocorre devido à existência de campos
magnéticos alternados, produzidos em bobinas, conforme
representado no esquema da figura 2. Os campos
magnéticos penetram na base das panelas, criando
correntes elétricas que as aquecem.





Assinale a alternativa que preenche corretamente as
lacunas do enunciado abaixo, na ordem em que aparecem.
O processo físico que fundamenta essa aplicação
tecnológica é conhecido como __________ e é regido pela
lei de __________.
a) convecção – Faraday-Lenz
b) indução – Faraday-Lenz
c) indução – Ampère
d) radiação – Gauss
e) radiação – Ampère

2. (Ufsc 2019) Na atração Corrida Maluca, duas pessoas
da plateia do Circo da Física são convidadas para soltar
dois pequenos cilindros aparentemente idênticos dentro de
dois tubos aparentemente idênticos de comprimento 1,0 𝑚,
conforme a figura abaixo. Para espanto da plateia, um dos
pequenos cilindros demora mais tempo do que o outro para
chegar do outro lado do tubo e o vencedor da corrida é
sempre o que escolhe determinado lado da estrutura. O
segredo da corrida é que, no lado esquerdo da estrutura, o
participante tem à disposição um pequeno cilindro de ferro
e um tubo de PVC e, no lado direito, o participante tem à
disposição um pequeno ímã cilíndrico e um tubo de cobre,
em destaque na figura abaixo.


Com base no exposto acima e na figura, é correto afirmar
que:

01) ao cair, o ímã induz uma corrente elétrica no tubo de
cobre, devido à variação do fluxo magnético do ímã nas
paredes do tubo de cobre.
02) o cobre é um material condutor ferromagnético e é
atraído pelo ímã, o que retarda o movimento de queda
do ímã.
04) o campo magnético produzido pela corrente elétrica
induzida no tubo de cobre terá um polo norte próximo
ao ímã na parte superior do tubo.
08) ao descer pelo tubo de cobre, o ímã atinge rapidamente
velocidade constante (velocidade terminal).
16) no sistema ímã-tubo de cobre, não ocorre o efeito joule,
já que a velocidade de queda do ímã é constante.

3. (Ufrgs 2018) A figura abaixo representa um experimento
em que um ímã está sendo aproximado com velocidade 𝑉
de uma bobina em repouso, ligada em série com um
galvanômetro 𝐺.


A seguir, três variantes do mesmo experimento estão
representadas nas figuras I, II e III.


Prof. Daniel Ortega
Física
Br

Assinale a alternativa que indica corretamente as variantes
que possuem corrente elétrica induzida igual àquela
produzida no experimento original.

a) Apenas I.
b) Apenas II.
c) Apenas III.
d) Apenas I e II.
e) I, II e III.

4. (Acafe 2018) Tasers são armas de eletrochoque que
usam uma corrente elétrica para imobilizar pessoas que
estejam representando alguma ameaça a alguém ou à
ordem pública. O sistema interno da arma cria e trata a
corrente elétrica que será descarregada por meio dos fios
de cobre. Capacitores, transformadores e baterias são
peças fundamentais nesse processo.

Fonte: Disponível em: < https://www.tecmundo.com.br/infografico/12216-
a-tecnologia-das-armas-taser-infografico-.htm>. Adaptada. Acesso em:
03 de set. 2017.

Nesse sentido, assinale a alternativa correta que completa
as lacunas das frases a seguir.
O Transformador é um equipamento elétrico que tem seu
princípio de funcionamento baseado na __________. A
bateria é uma fonte de energia que transforma energia
__________ em energia elétrica. O capacitor é um
dispositivo que armazena __________.

a) Lei de Coulomb - térmica - campo magnético
b) Lei de Lenz - luminosa - corrente elétrica
c) Lei de Faraday - química - cargas elétricas
d) Lei de Newton - magnética - resistência elétrica

TEXTO PARA A PRÓXIMA QUESTÃO:
SE NECESSÁRIO, UTILIZE OS VALORES FORNECIDOS
ABAIXO:

Densidade da água = 1 
𝑔
𝑐𝑚3

Aceleração da gravidade 𝑔 = 10 
𝑚
𝑠2

1 𝑐𝑎𝑙 = 4 𝐽
Calor específico do cobre = 0,090 
𝑐𝑎𝑙
𝑔 °𝐶

Coeficiente de dilatação linear = 17 × 10−6 °𝐶−1
Resistividade a 20 °𝐶 = 1,72 × 10−8 𝛺𝑚
Permeabilidade magnética do vácuo 𝜇0 = 4𝜋 × 10
−7 𝑇 ⋅
𝑚
𝐴

𝜋 = 3

5. (Uepg 2018) Uma bobina é produzida, enrolando-se um
fio condutor, de maneira que ela tenha 25 𝑐𝑚 de
comprimento e possua 100 espiras circulares com 10 𝑚𝑚
de raio. A bobina é conectada a uma bateria ideal de 2 𝑉.
Se a resistência elétrica da bobina é 0,1 𝛺, assinale o que
for correto.
01) Bobinas são utilizadas em circuitos eletrônicos com o
objetivo de acumular cargas elétricas induzidas.
02) A potência elétrica dissipada por efeito Joule nos fios da
bobina é 40 𝑊.
04) O valor do fluxo do campo magnético no interior da
bobina é menor do que 4 × 10−6  
𝑇
𝑚2
.
08) Um dos problemas relacionados com a produção de
campos magnéticos intensos é o aquecimento da
bobina.
16) O valor do módulo do vetor indução magnética no
interior da bobina é maior que 𝟗 × 𝟏𝟎−𝟑 𝑻.

6. (Acafe 2016) Um estudante elaborou um projeto para sua
aula de Física. Projetou um agasalho para esquentar e, com
isso, aquecer as pessoas. Para tanto, colocou um pêndulo
nas mangas do agasalho, para oscilar com o movimento
dos braços, ligado a um gerador elétrico que, por sua vez,
estava ligado a um circuito de condutores para converter
energia elétrica em térmica.

A figura a seguir mostra o agasalho com o detalhamento do
gerador, ou seja, um imã que oscila próximo a uma bobina.



Assim, analise as seguintes afirmações:

( ) A corrente elétrica produzida pelo gerador é contínua.
( ) O fenômeno que explica a geração de energia elétrica
nesse tipo de gerador é a indução eletromagnética.
( ) A bobina provoca uma força magnética no imã que tenta
impedir o movimento de oscilação do mesmo.
( ) A corrente induzida aparece porque um fluxo magnético
constante atravessa a bobina.
( ) Toda energia mecânica do movimento dos braços é
convertida em energia térmica para aquecimento da
pessoa.

A sequência correta, de cima para baixo, e:

a) F – V – V – F – F
b) V – V – V – F – F
c) F – V – F – F – V
d) V – F – F – V – F

7. (Ita 2017) Em queda livre a partir do repouso, um imã
atravessa longitudinalmente o interior de um tubo de
plástico, sem tocar-lhe as paredes, durante um intervalo de
tempo 𝛥𝑡. Caso este tubo fosse de metal, o tempo para essa
travessia seria maior, igual ou menor que 𝛥𝑡? Justifique sua
resposta.

8. (Ita 2017) Elétrons com energia cinética inicial de 2 𝑀𝑒𝑉
são injetados em um dispositivo (bétatron) que os acelera
em uma trajetória circular perpendicular a um campo
magnético cujo fluxo varia a uma taxa de 1.000 
𝑊𝑏
𝑠
.
Assinale a energia cinética final alcançada pelos elétrons
após 500.000 revoluções.

a) 498 𝑀𝑒𝑉
b) 500 𝑀𝑒𝑉
c) 502 𝑀𝑒𝑉
d) 504 𝑀𝑒𝑉
e) 506 𝑀𝑒𝑉

Prof. Daniel Ortega
Física
Br

9. (Efomm 2017) Um fio de resistência 5 𝛺 e 2,4 𝑚 de
comprimento forma um quadrado de 60 𝑐𝑚 de lado. Esse
quadrado é inserido por completo, com velocidade
constante, durante 0,90 segundos em um campo
magnético constante de 10,0 𝑇 (de forma que a área do
quadrado seja perpendicular às linhas do campo
magnético). A intensidade de corrente que se forma no fio
é 𝑖1.
Outro fio reto de 2,0 𝑚 de comprimento possui uma
intensidade de corrente 𝑖2, quando imerso em um campo
magnético constante de módulo 10,0 𝑇. A força magnética
que atua no fio possui módulo 8,0 𝑁. A direção da força é
perpendicular à do fio e à direção do campo magnético.

A razão entre os módulos de 𝑖1 e 𝑖2 é:

a) 0,2 b) 0,4 c) 0,5 d) 2,0 e) 4,0

10. (Upe-ssa 3 2016) A eletricidade facilita avida de muitas
pessoas. A única desvantagem é a quantidade de fios com
que se tem de lidar, se houver problemas: se você precisa
desligar determinada tomada, pode ter que percorrer uma
grande quantidade de fios até encontrar o fio certo.
Por isso, os cientistas tentaram desenvolver métodos de
transmissão de energia sem fio, o que facilitaria o processo
e lidaria com fontes limpas de energia. A ideia pode soar
futurista, mas não é nova. Nicola Tesla propôs teorias de
transmissão sem fio de energia, no fim dos anos 1800 e
começo de 1900. Uma de suas demonstrações energizava
remotamente lâmpadas no chão de sua estação de
experimentos em Colorado Springs.
O trabalho de Tesla era impressionante, mas não
gerou imediatamente métodos práticos de transmissão de
energia sem fio. Desde então, os pesquisadores
desenvolveram diversas técnicas para transferir
eletricidade através de longas distâncias, sem utilizar fios.
Algumas técnicas só existem em teoria ou protótipos, mas
outras já estão em uso.

Fonte: http://ciencia.hsw.uol.com.br/eletricidade-sem-fio.htm (Adaptado)


Atualmente, muitos dispositivos eletrônicos têm suas
baterias carregadas pelo processo de indução
eletromagnética, baseado nos estudos realizados por Tesla
há vários anos. Diversos celulares utilizam uma base que
produz um campo magnético, capaz de atravessar uma
espira resistiva instalada no celular. Um modelo simples é
mostrado na figura a seguir. Sabendo que o campo da
figura aponta para dentro do plano da página, que a área
da espira é igual a 4,0 𝑐𝑚2 e que sua resistência é igual a
0,5 𝑚𝛺, determine a variação de campo magnético
produzida pela base, para que uma corrente induzida de
140 𝑚𝐴 atravesse a espira.


a) 175 
𝑚𝑇
𝑠

b) 350 
𝑚𝑇
𝑠

c) 450 
𝑚𝑇
𝑠

d) 525 
𝑚𝑇
𝑠

e) 700 
𝑚𝑇
𝑠


11. (Upe 2015) Uma barra metálica de massa 𝑚 = 250𝑔
desliza ao longo de dois trilhos condutores, paralelos e
horizontais, com uma velocidade de módulo 𝑣 = 2,0𝑚/𝑠. A
distância entre os trilhos é igual a 𝐿 = 50𝑐𝑚, estando eles
interligados por um sistema com dois capacitores ligados
em série, de capacitância 𝐶1 = 𝐶2 = 6,0𝜇𝐹, conforme
ilustra a figura a seguir:


O conjunto está no vácuo, imerso em um campo de indução
magnética uniforme, de módulo 𝐵 = 8,0𝑇, perpendicular ao
plano dos trilhos.
Desprezando os efeitos do atrito, calcule a energia elétrica
armazenada no capacitor 𝐶1 em micro joules.

a) 384
b) 192
c) 96
d) 48
e) 24

12. (Acafe 2015) A principal aplicação da Indução
Magnética, ou Eletromagnética, e a sua utilização na
obtenção de energia. Podem-se produzir pequenas 𝑓. 𝑒. 𝑚.
com um experimento bem simples. Considere uma espira
quadrada com 0,4 𝑚 de lado que está totalmente imersa
num campo magnético uniforme (intensidade 𝐵 = 5,0 𝑤𝑏/
𝑚2) e perpendicular as linhas de indução. Girando a espira
até que ela fique paralela as linhas de campo.



Sabendo-se que a espira acima levou 0,2 𝑠𝑒𝑔𝑢𝑛𝑑𝑜𝑠 para
ir da posição inicial para a final, a alternativa correta que
apresenta o valor em módulo da 𝑓. 𝑒. 𝑚. induzida na espira,
em 𝑣𝑜𝑙𝑡𝑠, é:

a) 1,6
b) 8
c) 4
d) 0,16










Prof. Daniel Ortega
Física
Br

13. (Esc. Naval 2013) Analise a figura a seguir.


O gráfico da figura acima registra a variação do fluxo
magnético, 𝛷, através de uma bobina ao longo de 5
segundos. Das opções a seguir, qual oferece o gráfico da
f.e.m induzida, 𝜀, em função do tempo?
a)
b)
c)
d)
e)


14. (Fuvest 2018) Uma espira quadrada, de lado 𝐿,
constituída por barras rígidas de material condutor, de
resistência elétrica total 𝑅, se desloca no plano 𝑥𝑦 com
velocidade �⃗� constante, na direção do eixo 𝑥. No instante
𝑡 = 0, representado na figura, a espira começa a entrar em
uma região do espaço, de seção reta quadrada, de lado 2𝐿,
onde há um campo magnético �⃗⃗� perpendicular a �⃗�; a
velocidade da espira é mantida constante por meio da ação
de um agente externo. O campo �⃗⃗� é uniforme, constante e
tem a direção do eixo 𝑧, entrando no plano 𝑥𝑦.



a) A figura abaixo representa a situação para o instante
𝑡1 =
𝐿
(2𝑣)
. Indique nessa figura o sentido da corrente
elétrica 𝑖1 que circula pela espira e determine o seu valor.



b) Determine a corrente 𝑖1 na espira para o instante 𝑡2 =
(3𝐿)
(2𝑣)
.
c) Determine a força eletromagnética �⃗� (módulo, direção e
sentido) que atua na espira no instante 𝑡3 =
(5𝐿)
(2𝑣)
.
Note e adote:
Força eletromotriz na espira parcialmente imersa no campo
magnético: 𝜀 = 𝐿 𝐵 𝑣

15. (Ita 2012) Considere uma espira com N voltas de área
A, imersa num campo magnético �⃗⃗� uniforme e constante,
cujo sentido aponta para dentro da página. A espira está
situada inicialmente no plano perpendicular ao campo e
possui uma resistência R. Se a espira gira 180° em torno do
eixo mostrado na figura, calcule a carga que passa pelo
ponto P.








GABARITO

1.B 2.09 3.D 4.C 5.26 6.A
8.C 9.D 10. A 11. D 12.C 13.B
