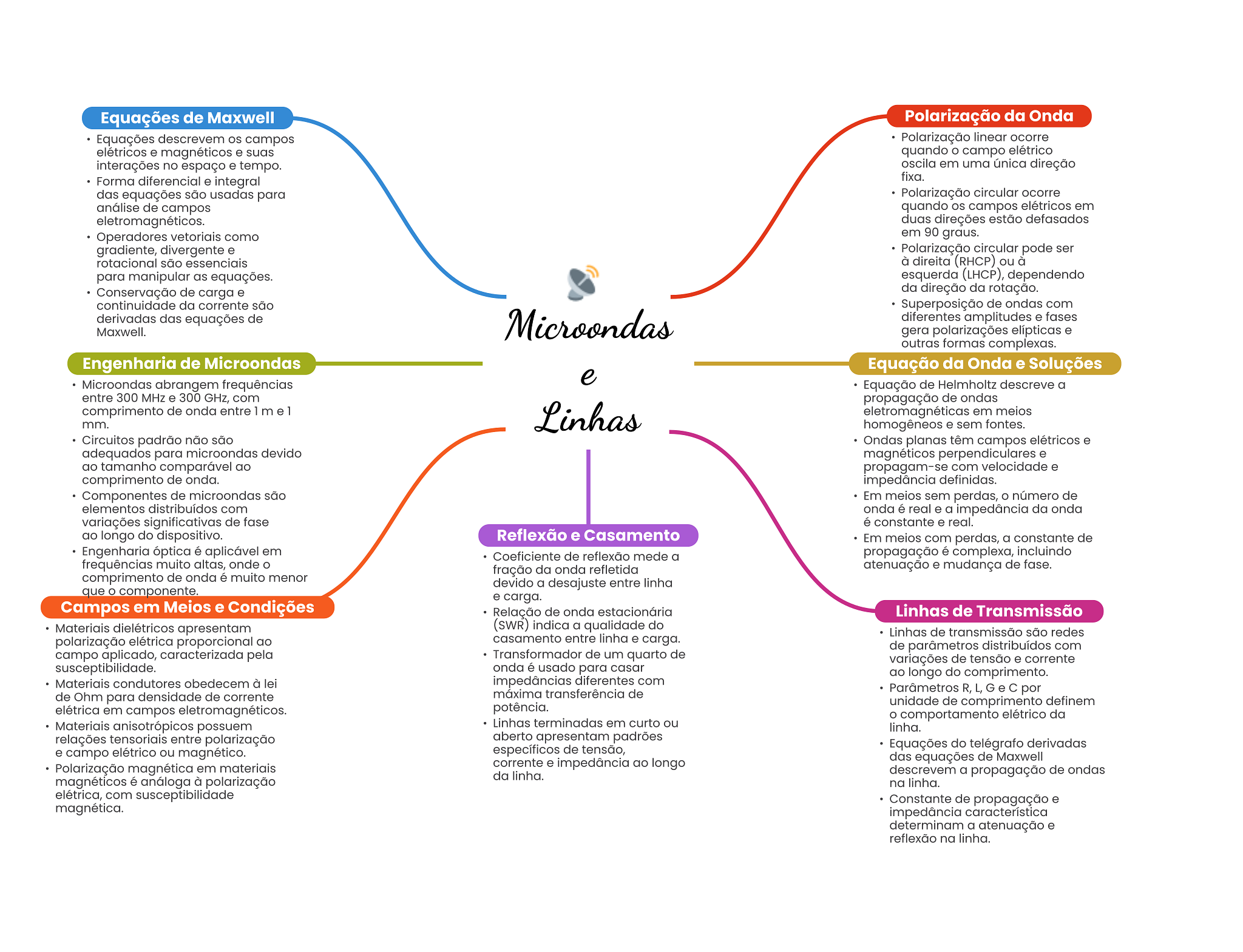

Mapa Mental - Microondas e Linhas

Prévia do material em texto

Equações de Maxwell Polarização da Onda Equações descrevem campos Polarização linear ocorre elétricos e magnéticos e suas quando campo elétrico interações no espaço e tempo. oscila em uma única direção Forma diferencial e integral fixa. das equações são usadas para Polarização circular ocorre análise de campos quando campos elétricos em eletromagnéticos. duas direções estão defasados Operadores vetoriais como em 90 graus. gradiente, divergente e Polarização circular pode ser rotacional são essenciais à direita (RHCP) ou à para manipular as equações. esquerda (LHCP), dependendo Conservação de carga e da direção da rotação. continuidade da corrente são Superposição de ondas com derivadas das equações de Microondas diferentes amplitudes e fases Maxwell. gera polarizações elípticas e outras formas complexas. Engenharia de Microondas Equação da Onda e Soluções Microondas abrangem frequências e Equação de Helmholtz descreve a entre 300 MHz e 300 GHz, com propagação de ondas comprimento de onda entre 1 m e 1 Linhas eletromagnéticas em meios mm. homogêneos e sem fontes. Circuitos padrão não são Ondas planas têm campos elétricos e adequados para microondas devido magnéticos perpendiculares e ao tamanho comparável ao propagam-se com velocidade e comprimento de onda. impedância definidas. Componentes de microondas são Em meios sem perdas, número de elementos distribuídos com onda é real e a impedância da onda variações significativas de fase é constante e real. ao longo do dispositivo. Reflexão e Casamento Em meios com perdas, a constante de Engenharia óptica é aplicável em Coeficiente de reflexão mede a propagação é complexa, incluindo frequências muito altas, onde fração da onda refletida atenuação e mudança de fase. comprimento de onda é muito menor devido a desajuste entre linha que componente. e carga. Campos em Meios e Condições Relação de onda estacionária Linhas de Transmissão Materiais dielétricos apresentam (SWR) indica a qualidade do Linhas de transmissão são redes polarização elétrica proporcional ao casamento entre linha e carga. de parâmetros distribuídos com campo aplicado, caracterizada pela Transformador de um quarto de variações de tensão e corrente susceptibilidade. onda é usado para casar ao longo do comprimento. Materiais condutores obedecem à lei impedâncias diferentes com de Ohm para densidade de corrente máxima transferência de Parâmetros R, L, G e C por elétrica em campos eletromagnéticos. potência. unidade de comprimento definem comportamento elétrico da Materiais anisotrópicos possuem Linhas terminadas em curto ou linha. relações tensoriais entre polarização aberto apresentam padrões e campo elétrico ou magnético. específicos de tensão, Equações do telégrafo derivadas corrente e impedância ao longo das equações de Maxwell Polarização magnética em materiais da linha. descrevem a propagação de ondas magnéticos é análoga à polarização na linha. elétrica, com susceptibilidade Constante de propagação e magnética. impedância característica determinam a atenuação e reflexão na linha.
