Maria Eduarda de Alencar – Odontologia 2019.2

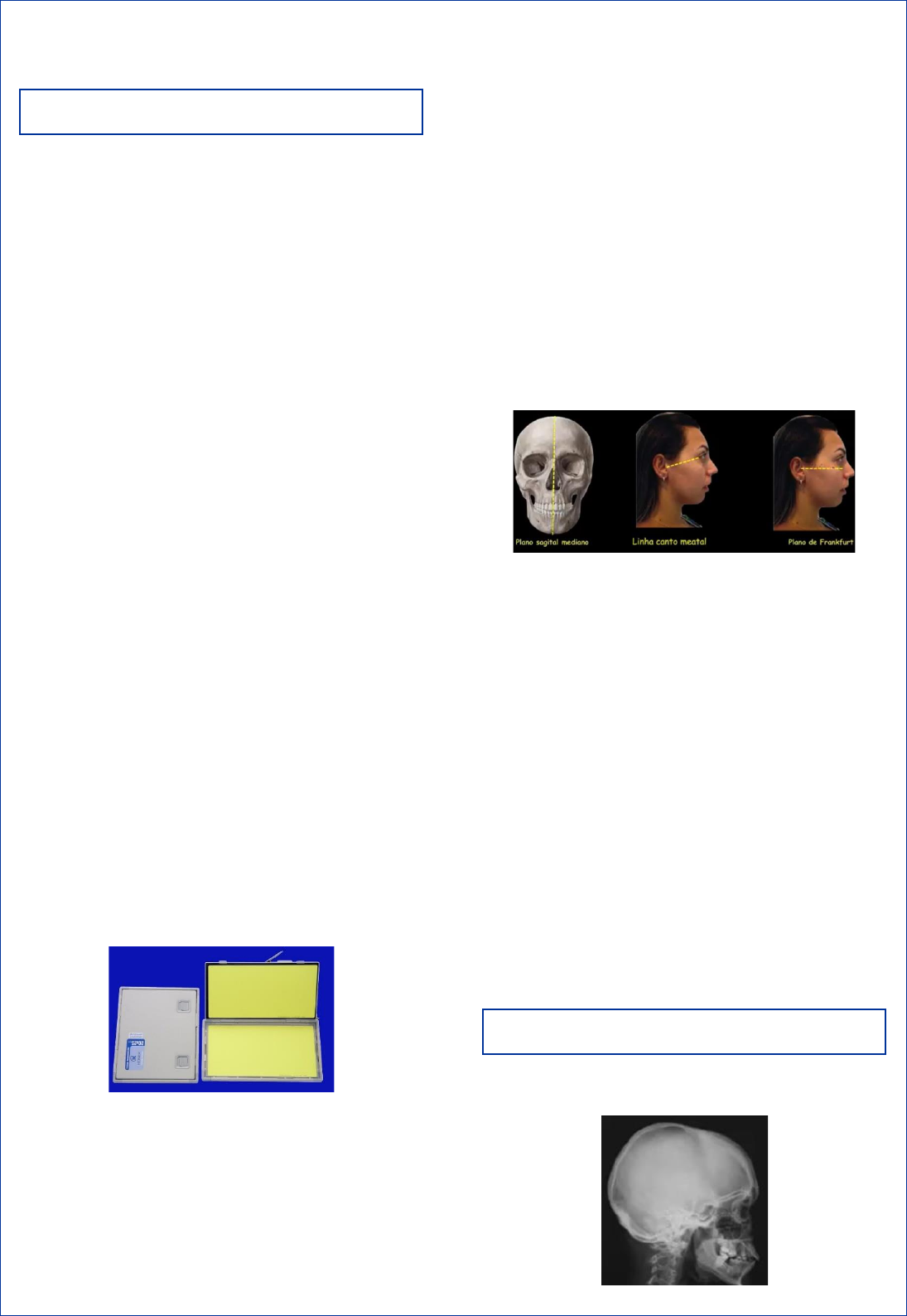

Técnicas Extrabucais
Introdução
- São todas aquelas técnicas nas quais o filme é
posicionado fora da boca do paciente,
possibilitando realizar radiografias que favorecem
uma avaliação mais ampla das regiões
craniofaciais;
- São exames complementares – assim como
todos os exames de imagem, sendo o exame
clínico o soberano;
→ Indicações
- Identificação de fraturas maxilofaciais – essas
técnicas são muito utilizadas no campo de Cirurgia
e Traumatologia Bucomaxilofacial, para avaliação
de fraturas de maxila, de mandíbula, do osso
frontal e do zigomático;
- Avaliação de doenças ósseas – doenças que
afetam a estrutura craniofacial, como a doença de
Paget;
- Localização de corpos estranhos – bala, por
exemplo;
- Avaliação antes, durante e após o tratamento
ortodôntico ou orto-cirúrgico – cefalométrica;
- Impossibilidade de realizar técnicas intrabucais –
pacientes com trismo severo ou anquilose da
ATM, por exemplo, que fica impossibilitado de
abrir a boca;
→ Filmes e Aparelhos
- Filmes Screen: São mais sensíveis a luz visível
do que aos raios-X. São colocados dentro de
chassis, onde o filme fica interposto entre duas
telas intensificadoras, os ecrans – ao serem
sensibilizados pelos raios-X, vão emitir uma luz
visível e sensibilizarão os filmes;

OBS.: Quando esses filmes são usados, a dose
de radiação é consideravelmente menor, pois os
ecrans intensificam os raios-X, diminuindo a dose
necessária.
- Filmes: 13x18 cm, 18x24 cm, 24x30 cm – por
serem técnicas que abrangem um maior número
de regiões, os filmes são maiores que os
encontrados nas técnicas intrabucais;
- Os aparelhos utilizados produzem feixes de
alta intensidade – quantidade de fótons de raio-X
no feixe – entre 150 e 200, e com alto poder de
penetração, entre 80 e 100 kVp;
→ Planos de Orientação
- Plano Sagital Mediano: Divide o crânio em
direita e esquerda;
- Linha Canto Meatal ou Linha de Reid: Vai do
tragus até a comissura palpebral lateral;
- Plano de Frankfurt: Vai da parte mais superior
do meato acústico externo até a margem
infraorbital;

→ Técnicas
!!! Laterais
- Lateral Crânio – perfil duro;
- Lateral de Mandíbula – ângulo/ramo;
- Lateral Mandíbula – corpo;
- Cefalométrica Lateral ou Telerradiografia;
!!! Frontais
- Posteroanterior (PA) de Mandíbula;
- Towne Reversa;
- PA de Seios Maxilares – Waters;
- Cefalométrica Posteroanterior;
!!! Axiais
- Hirtz ou Submentovértice.
Lateral de Crânio
- Com esse tipo de técnica é possível observar
bem toda região lateral de crânio;

→ Indicações
- Fraturas da base do crânio/terço médio facial;
- Exames do Seio Maxilar, esfenoidal e frontal –
essas estruturas aparecem radiolúcidas na
radiografia, em estado normal

- Doenças que afetam a base do crânio – doença
de Paget, tumores da hipófise (sela túrcica
aumentada);
→ Técnica
- O plano sagital mediano do paciente deve estar
paralelo ao chassi radiográfico;
- Área de Incidência: Arco zigomático do lado
oposto ao que se encontra em contato com o
chassi;

- Estruturas Visualizadas: Seio Frontal, sela
túrcica, com duas regiões pontiagudas – o
processo clinóide anterior e o processo clinóide
posterior, contorno da órbita – radiopaco –
processo zigomático da maxila – linha radiopaca
sobreposta ao seio maxilar – assoalho do seio
maxilar, assoalho da fossa craniana anterior –
entre o seio frontal e a sela túrcica.

Laterais de Mandíbula
- Lateral de Mandíbula para Ângulo e Ramo;
- Lateral de Mandíbula para Corpo;
→ Indicações
- Fraturas Mandibulares;
- Dentes não irrompidos;
- Cálculos salivares – Ducto de Warthon,
aparecem radiopacos;
- Cistos e tumores;
!!! Lateral de Mandíbula para Ângulo e Ramo
- O paciente deve ficar com a cabeça inclinada,
de modo que o plano sagital mediano dele fique
paralelo ao chassi, o qual é colocado em uma
angulação de aproximadamente 60° em relação
ao plano horizontal;
→ Técnica
- Área de Incidência: Gônio ou ângulo da
mandíbula do lado oposto aos que está sendo
estudado – o lado oposto ao que se encontra em
contato com o chassi;

- Estruturas Visualizadas: Região de ângulo da
mandíbula, processo estilóide do osso temporal,
arco e osso zigomático, túber da maxila, células
mastóideas do osso temporal – encontram-se no
processo mastóide do osso temporal – eminência
articular, côndilo mandibular, canal mandibular,
corticais superior e inferior do canal mandibular,
processo coronóide da mandíbula;

!!! Lateral de Mandíbula para Corpo
- O paciente deve inclinar levemente a cabeça,
de forma que a ponta do nariz encoste no chassi
radiográfico, permitindo que a região do corpo da
mandíbula seja melhor visualizada;

→ Técnica
- Área de Incidência: Ângulo ou gônio da
mandíbula do lado oposto ao que está sendo
estudado;
- Estruturas Visualizadas: Assoalho da fossa
nasal, cavidade nasal – acima do assoalho da
fossa nasal – seio maxilar, canal mandibular,
forame mentual ou mentoniano, base da
mandíbula e hâmulo pterigóide;

!!! Lateral de Mandíbula para Ângulo e Ramo
com a modificação de Dijan
- Utilizada em pacientes politraumatizados, com
suspeita de lesão cervical – não podem girar a
cabeça antes de ser descartada essa suspeita –
que estão fazendo uso de um colar cervical e,
por isso, encontram-se impossibilitados de
inclinar a cabeça – o paciente fica com a cabeça
perpendicular ao chassi, assim como na
radiografia lateral de crânio;
→ Técnica
- O que se modifica nessa técnica é a angulação
vertical do feixe de raio X para -30°. O feixe vai de
inferior para superior incidindo na região de ângulo
ou corpo.

 Cefalométrica Lateral
- Também chamada de telerradiografia;
- Permite observar toda a estrutura dura, mas
também o perfil mole do paciente;

→ Indicações
- A principal indicação dessa técnica é para
avaliação de discrepâncias dentofaciais –
pacientes prognatas, com hipoplasia de maxila;
- Planejamento ortodôntico e cirúrgico – cirurgia
ortognática (utilizada para prever como o tecido
mole pode ser modificado pelo planejamento
cirúrgico);
→ Técnica
- Essa técnica tem que ser realizada de forma
reprodutível, para isso, é utilizado um cefalostato
– composto pelas olivas, que servem para
estabilizar a cabeça do paciente;

- O plano sagital mediano deve ficar perpendicular
ao plano horizontal e o plano de Frankfurt paralelo
ao plano horizontal;
- Durante a tomada radiográfica, os dentes devem
permanecer em máxima intercuspidação, mas
com selamento labial normal;
- Área de Incidência: Região de meato acústico
externo;
- Estruturas Visualizadas: Contorno do tecido
mole, espinha nasal anterior, seio esfenoidal, sela
túrcica – logo acima do seio esfenoidal – processo
clinóide anterior e posterior, fissura pterigomaxilar
– região em formato de gota invertida radiolúcida,
abaixo do seio esfenoidal – palato mole, vias
aéreas – nasofaringe e orofaringe – células
mastóideas do osso temporal, meato acústico
externo, contorno do osso nasal, osso hióide,
processo zigomático da maxila.

→ Pontos Cefalométricas
- A radiografia cefalométrica lateral é útil na
avaliação de discrepâncias dentofaciais. Para
essa análise, são utilizados alguns pontos de
referência, os pontos cefalométricos. Através
deles, são traçadas algumas linhas, úteis no
cálculo de alguns ângulos – um exemplo é o
ângulo SNA, que liga o ponto S, o ponto N e o
ponto A, na ortodontia, caso esse ângulo seja
maior que 80° indica um excesso de maxila para
região anterior – que indicarão as discrepâncias
que o paciente possui;

!!! Pontos Ósseos
- Ponto Násio (N): Ponto localizado na parte mais
anterior da sutura fronto-nasal – encontro do osso
frontal com o osso nasal;
- Ponto Orbitário (Or): Ponto mais inferior do
contorno da órbita;
- Ponto Sela (S): Chamado de ponto sela, onde
fica o centro geométrico da sela túrcica;- Ponto Pório (Po): Ponto mais superior do
contorno do meato acústico externo;
- Ponto Condílio (CO): Ponto mais superior do
contorno do côndilo da mandíbula;
- Espinha Nasal Posterior (ENP): Ponto
localizado na extremidade posterior do palato duro
- Espinha Nasal Anterior (ENA): Ponto
localizado na extremidade anterior e superior da
maxila;
- Ponto A: Ponto mais profundo do contorno
anterior da maxila;
- Ponto B: Ponto mais profundo do contorno
anterior do mento;
- Ponto Pogônio (Pog): Ponto mais anterior do
contorno do mento;
- Ponto Gnátio (Gn): Ponto mais inferior e anterior
do contorno do mento;
- Ponto Mentoniano (ME): Ponto mais inferior do
contorno do mento;
- Ponto Gônio (Pg): Ponto mais inferior e
posterior do contorno do ângulo da mandíbula.
Posteroanterior de Mandíbula
- Também chamada de PA de mandíbula;
→ Indicações
- Avaliação de fraturas de mandíbula – ângulo,
ramo, côndilo e terço posterior do corpo;
- Lesões císticas ou tumorais – avaliar expansão
de corticais e a expansão da lesão, por exemplo;
- Avaliar deformidades maxilofaciais;
→ Técnica
- A cabeça deve ficar na posição fronto-naso-
placa – fronte e ponta do nariz do paciente
encostados na placa. Essa posição deixa a linha
de Reid paralela ao plano horizontal;
- Área de Incidência: Na coluna cervical, 3cm
abaixo da protuberância occipital, na região de
ramo de mandíbula – incidindo nessa região, o
feixe atravessa menos estruturas, isso diminui
a sobreposição. O feixe vem da região posterior
para a anterior;

- Estruturas Visualizadas: Contorno inferior da
órbita, processo coronóide, porção inferior da
porção petrosa do osso temporal – encontra-se
numa região de grande sobreposição de imagens
– contorno do côndilo da mandíbula, contorno do
ângulo da mandíbula;

OBS.: Seta apontando para uma lesão cística ou
tumoral, onde é possível observar as corticais
ósseas bem finas, o que indica que a lesão está
em crescimento.
 Towne Reversa (PA)
- Embora a posteroanterior de mandíbula,
permita observar o contorno do côndilo não
permite visualizar detalhes nessa região, sendo
inclusive muito difícil visualizar fraturas altas. Para
suprir essa necessidade existe a técnica da Towne
Reversa (PA) – também é uma radiografia onde os
feixes vêm da região posteroanterior;
OBS.: A Towne “original” tem uma incidência AP,
ou seja, o feixe vem de anterior para posterior –
serve para avaliação da região occipital – por isso
essa variação chama-se Towne Reversa
→ Indicações
- Específica para avaliação da região de côndilo
mandibular;
→ Técnica
- Assim como a PA de mandíbula, a cabeça do
paciente também fica na posição fronto-naso-
placa e o feixe incide de posterior para anterior
(PA);

- A boca do paciente deve ser aberta – isso faz
com que o côndilo translade na cavidade glenóide
(porção mais profunda do osso temporal)
facilitando a visualização dele – o máximo
possível, e o feixe é posicionado para incidir no
côndilo da mandíbula, evitando a sobreposição
de imagens nessa região
- Estruturas Visualizadas: É possível observar-
se melhor o contorno do côndilo mandibular.

Posteroanterior dos Seios Maxilares
- PA dos seios maxilares, também chamada de
técnica de Waters, técnica mento-naso-placa ou
occiptomentual;
→ Indicação
- A principal indicação é para avaliação do seio
maxilar – em outras técnicas é possível visualizar
ele, entretanto, essa é a mais indicada para esse
caso;
- Avaliação de fraturas do terço médio facial –
região que vai do osso nasal até a maxila (fraturas
Le Fort, por exemplo);
→ Técnica
- A cabeça do paciente deve ser posicionada se
modo que o seu mento fique apoiado na placa e
sua boca deve ficar aberta – permite uma melhor
visualização da região de seio esfenoidal. A linha
de Reid deve formar um ângulo de 45° em relação
ao Chassi;

- Existe uma variação na qual o feixe incide
formando um ângulo de 30° e relação a linha de
Reid;

- Área de Incidência: Protuberância occipital
externa em direção à espinha nasal anterior. O
feixe vai de posterior para anterior;
- Estruturas Visualizadas: Tem-se uma visão
mais obliqua de estruturas já visualizadas em
outras técnicas. Seio esfenoidal, arco zigomático,
seio maxilar, seio frontal, osso zigomático.

 Cefalométrica Posteroanterior
→ Indicações
- Anormalidades do desenvolvimento;
- Avaliação de simetria facial – casos de pacientes
com hiperplasia condilar, por exemplo, onde a
mandíbula fica desviada para o lado oposto de
onde houve a alteração;
→ Técnica
- A cabeça deve ficar posicionada de modo que o
plano sagital mediano fique estar perpendicular
ao plano horizontal, e o plano de Frankfurt fique
paralelo a ele, para garantir isso, também deve
ser utilizado o cefalostato, assim como a
telerradiografia lateral;
- Os dentes do paciente devem estar em máxima
intercuspidação, mas com selamento labial
passivo;

- Área de Incidência: Os feixes incidem de
posterior para anterior, na altura do ápice nasal, na
protuberância occipital;
- Estruturas Visualizadas: Seio frontal – região
radiolúcida entre as sobrancelhas – linha
inominada – linha radiopaca que corresponde a
asa maior do osso esfenoide – asa menor do osso
esfenoide, fissura orbitária superior – região em
formato de gota invertida na região da órbita – seio
etmoidal, concha nasal inferior, septo nasal;

 Técnica de Hirtz
- Também chamada de submentovértice, axial de
Hirtz, mento-bregma ou incidência da base do
crânio;
→ Indicações
- Avaliação de fraturas do arco zigomático;
- Avaliação de lesões expansivas do palato –
lesões osteolíticas (que destroem osso);
→ Técnica
- O paciente deve ficar de costas para o filme, com
a cabeça bem inclinada para trás, de modo que o
vértice do crânio toque o Chassi e a linha de Reid
fique paralela a ele e perpendicular em relação ao
solo;

- Área de Incidência: Abaixo da mandíbula em
uma linha imaginária que une os dois primeiros
molares em direção ao vértice – o ponto bregma
do crânio. O feixe vai de anterior para posterior
(AP);
- Estruturas Visualizadas: Tem-se uma visão
diferente de estruturas já visualizadas em outras
técnicas. Seio Esfenoidal, contorno anterior da
primeira vértebra cervical – atlas, que se articula
com o áxis (a 2° vértebra) – processo odontoide –
região radiopaca, onde a 1° e a 2° vértebra
cervical se articulam – arco zigomático, osso
zigomático, seio maxilar, cavidade nasal, septo
nasal, espinha nasal posterior;

- Técnica com Modificação: Pode-se fazer essa
técnica subexpondo o paciente, de modo que o
contraste na região de arco zigomático seja
melhorado e, consequentemente, ele fique mais
evidente.
