Hidráulica Aplicada
Prof. Dr. Sérgio Garavelli
5ª Lista de exercícios

 1

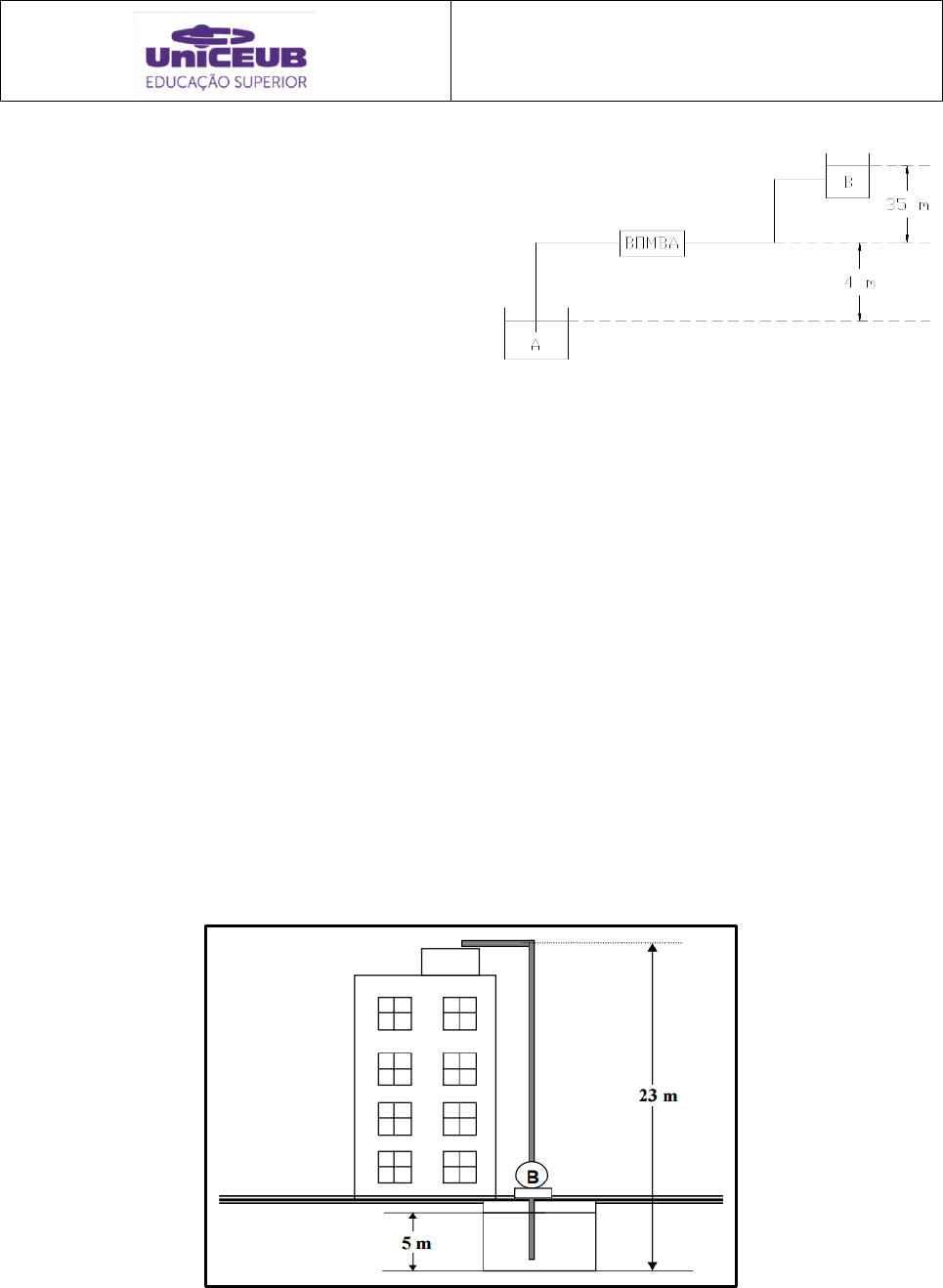

1. No sistema de recalque da figura abaixo, a
perda de carga na sucção é de 1,2 m.c.a. e a
perda de carga no recalque é de 12,3 m.c.a.
Pede-se:
a) A altura manométrica de recalque
b) A altura manométrica de sucção
c) A altura manométrica total

2. A bomba é utilizada para elevar água num sistema com altura estática de elevação igual a 15m.
A tubulação tem um comprimento de 2750 m. Considere que o fator de atrito na tubulação é
igual a 𝑓 = 0,02. Determine a potência da bomba para as condições do sistema, desprezando
as perdas localizadas.
3. Um tubo de diâmetro constante de 50 cm, transporta água à uma vazão de 0,5 m3/s. Uma bomba
é usada para elevar a água de posição de 30 m para 40 m. A pressão na seção 1 é de 70 kPa e a
pressão na seção 2 é de 350 kPa. Qual a potência fornecida ao fluido escoado pela bomba? Dado:
perda de carga (Hp) = 3 m, rendimento da bomba: 70%.
4. Em um pequeno edifício, uma bomba é utilizada para recalcar água de um reservatório
subterrâneo para uma caixa de água situada no topo do edifício. A tubulação de recalque,
conforme mostra a figura, tem diâmetro de ½” (0,5 polegada) e a vazão de água é 3 litros/s.
Considerando a água um fluido ideal, determine: (Dados: reservatório subterrâneo tem grandes
dimensões e está aberto para a atmosfera; g= 10 m/s2; 1”=2,54 cm e 1 HP  746 W)
a) a altura manométrica da bomba (HB)
b) a potência da bomba (em HP), considerando que o seu rendimento é 65%.








Hidráulica Aplicada
Prof. Dr. Sérgio Garavelli
5ª Lista de exercícios

 2
5. Uma pequena central hidrelétrica apresenta vazão de 14 m3/s, para uma diferença de altura de
60 m. A perda de carga total é de 1,5 m. Qual a potência fornecida à turbina? Dado: rendimento
da bomba de 75%.
6. O catálogo de uma bomba indica que para uma vazão o NPSH exigido é 4,60 m. Sabendo-se que
ela será instalada em uma indústria a 1500 m de altitude, conduzindo água a 90ºC e a perda de
carga calculada para a tubulação de sucção é 1,50 m, que posição a bomba poderá ser instalada
em relação ao nível da água do reservatório de captação?
7. Deseja-se elevar água do reservatório A para o reservatório B. Sabe-se que a vazão é igual a 4
l/s. Determine: Dados:  = 10.000 N/m³, g = 10m/s², dsuc = 10 cm, drec = 5 cm, VB = 10m³, ηB =
70%.
(a) a velocidade da água na tubulação de sucção.
(b) a velocidade da água na tubulação de recalque.
(c) a potência da bomba
(d) o tempo para encher o reservatório.



Hidráulica Aplicada
Prof. Dr. Sérgio Garavelli
5ª Lista de exercícios

 3
8. No sistema de bombeamento mostrado na Figura para a vazão de recalque igual a 16 l/s, a perda
de carga total na tubulação de sucção da bomba B1 é de 1,40 m. Para esta vazão, o N.P.S.H.
requerido pela bomba é B2 é igual a 5,0 m. Pretendendo-se que a folga entre o N.P.S.H.
disponível e N.P.S.H. requerido pela bomba B2 seja igual a 3,20 m, calcule o máximo
comprimento do trecho da adutora entre as duas bombas. Toda adutora, sucção e recalque é
de P.V.C. rígido C = 150, e de 4” de diâmetro. Temperatura média da água de 20º C. Dada a curva
característica da Bomba B1. Desprezar as perdas de carga localizadas.




0,0
10,0
20,0
30,0
40,0
50,0
60,0
70,0
0,0 5,0 10,0 15,0 20,0 25,0
N
P
SH
(m
)
Q(L/s)

Hidráulica Aplicada
Prof. Dr. Sérgio Garavelli
5ª Lista de exercícios

 4
9. Uma bomba centrífuga está montada em uma cota topográfica de 845,00m, em uma instalação
de recalque cuja tubulação de sucção tem 3,5 m de comprimento, 4” de diâmetro, em P.V.C.
rígido, C = 150, constado de uma válvula de pé com crivo e um joelho 90º. Para um recalque de
água na temperatura de 20ºC e uma curva de NPSHrequerido dado pela Figura, determine a máxima
vazão a ser recalcada para a cavitação incipiente. Se a vazão recalcada for 15 l/s, qual a folga
entre o NPSHdisponível e NPSHrequerido. Altura estática de sucção igual a 2,0m e a bomba é não
afogada.









0,00
2,00
4,00
6,00
8,00
10,00
12,00
0,0 5,0 10,0 15,0 20,0 25,0 30,0
N
P
SH
 (
m
)
Vazão (L/s)
0,00
2,00
4,00
6,00
8,00
10,00
12,00
0,0 5,0 10,0 15,0 20,0 25,0 30,0
N
P
SH
 (
m
)
Vazão (L/s)
NPSHr NPSHd

Hidráulica Aplicada
Prof. Dr. Sérgio Garavelli
5ª Lista de exercícios

 5
10. Um sistema de bombeamento está instalado a 900 m de altitude, bombeando água a 50 ºC. A
altura do eixo da bomba em relação ao nível d’água no reservatório de captação é 5,31 m e a
perda de carga calculada para a tubulação de sucção é 0,20 m. Sabendo-se que será utilizada a
bomba com o NPSH requerido dado pela figura, verificar até que vazão poderá ser bombeada,
admitindo-se NPSH disponível – NPSH exigido = 0,5 m.

0,00
1,00
2,00
3,00
4,00
5,00
6,00
7,00
8,00
9,00
10,00
0,0 5,0 10,0 15,0 20,0
N
P
SH
 r
eq
(m
)
Q(L/s)
