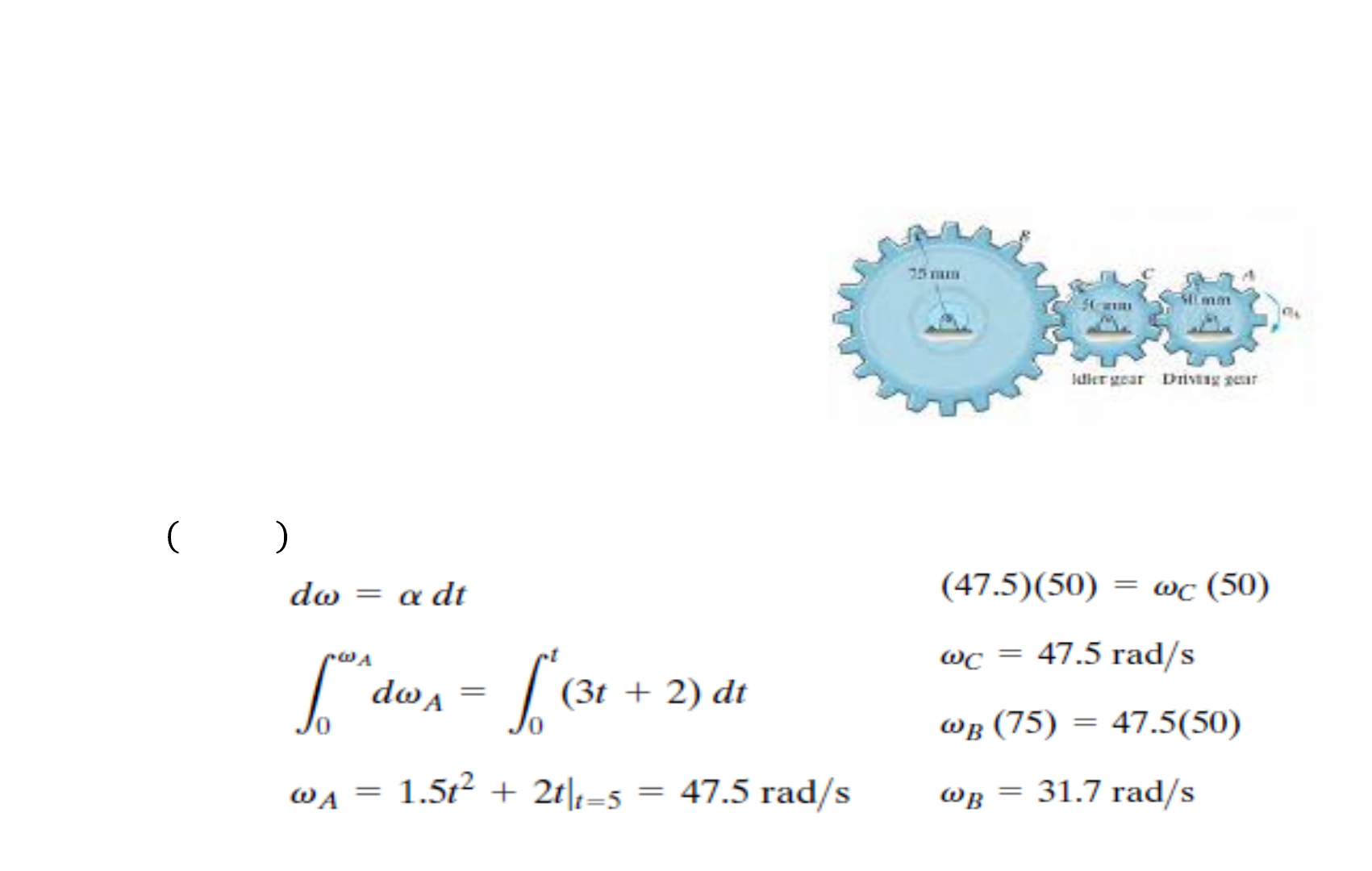

Quando apenas duas engrenagens estão
engrenadas, a engrenagem motriz A e a
engrenagem movida B sempre girarão em
direções opostas. A fim de fazer com que elas
girem na mesma direção, uma engrenagem
intermediária C é usada. No caso mostrado,
determine a velocidade angular da engrenagem B
quando t = 5 s, se a engrenagem A parte do
repouso e tem uma aceleração angular de
𝛼𝐴 = 3𝑡 + 2 𝑟𝑎𝑑/𝑠² , onde t é dado em
segundos.
Exemplo onde a aceleração angular é variável:
Movimento plano geral, Velocidade absoluta e
relativa

Tema 7
Movimento plano geral
• Pode ser sempre considerado como a soma de uma translação e de uma
rotação.
 Considere, por exemplo, uma roda que rola sobre uma pista reta. Durante um
certo intervalo de tempo, dois pontos dados, A e B, se moverão de A1 até A2 e
de B1 até B2 respectivamente
• Na figura o deslocamento das partículas A e B de uma placa pode ser dividido
em duas partes:
 Translação - as partículas movem-se até A2 e B’1, com a linha AB mantendo a
mesma direção;
 Rotação em torno de A - B move-se até B2, enquanto A permanece fixo.
Movimento plano geral
Velocidade absoluta e velocidade
relativa
A velocidade 𝑣 𝐴 corresponde à translação da placa junto com A, 𝑣 𝐵 é a
velocidade absoluta de uma partícula B da placa, 𝑣 𝐵
𝐴
é a velocidade relativa
associada à rotação da placa em torno de A .
Velocidade absoluta e velocidade
relativa
• A velocidade absoluta 𝑣 𝐵 é obtida a partir da soma vetorial:
𝑣 𝐵 = 𝑣 𝐴 + 𝑣 𝐵
𝐴

• Representando por 𝑟 𝐵
𝐴
 o vetor de posição de B relativo a A e por 𝜔𝑘 a
velocidade angular da placa em relação aos eixos de orientação fixa, temos:
Velocidade absoluta e velocidade
relativa
𝑣 𝐵
𝐴
= 𝜔𝑘 × 𝑟 𝐵
𝐴

𝑣𝐵
𝐴
= 𝑟𝜔
Exemplo de aplicação
Exemplo de aplicação
a) Velocidade angular da engrenagem
𝑣𝐴 = 𝜔𝑟𝐴 → 1,2 = 𝜔. 0,15 → 𝜔 = 8 𝑟𝑎𝑑/𝑠
A engrenagem se desloca para a direita, logo ela gira no sentido
horário.
Pela regra da mão direita: 𝜔𝐴 = −(8 𝑟𝑎𝑑/𝑠)𝑘
Exemplo de aplicação
b) As velocidades da cremalheira superior R e do ponto D da engrenagem
𝑣 𝑅 = 𝑣 𝐵 = 𝑣 𝐴 + 𝑣 𝐵
𝐴
= 𝑣 𝐴 + 𝜔𝑘 × 𝑟 𝐵
𝐴

𝑣 𝑅 = 1,2𝑖 − 8𝑘 × 0,1𝑗 = 1,2𝑖 + 0,8𝑖 = (2 𝑚/𝑠)𝑖
Exemplo de aplicação
𝑣 𝐷 = 𝑣 𝐴 + 𝑣 𝐷
𝐴
= 𝑣 𝐴 + 𝜔𝑘 × 𝑟 𝐷
𝐴

𝑣 𝐷 = 1,2𝑖 − 8𝑘 × (−0,15)𝑖 = (1,2 𝑚/𝑠)𝑖 + (1,2 𝑚/𝑠)𝑗
 É um sistema de elementos unidos e organizados para
transmitir movimento de maneira pré-determinada.
 A maioria dos mecanismos consiste não só de uma, mas de
muitas partes móveis.
Quando as diversas partes de um mecanismo estão conectadas
por pinos, a análise do mecanismo pode ser efetuada
considerando-se cada parte como um corpo rígido
Movimento plano geral
(mecanismos)
Analisando o movimento de um mecanismo dado em uma translação junto
com A e em uma rotação simultânea em torno de A.
Movimento plano geral
(mecanismos)
𝑣 𝐵 = 𝑣 𝐴 + 𝑣 𝐵
𝐴

Ou uma translação junto com B e em uma rotação simultânea em torno de B.
Movimento plano geral
(mecanismos)
𝑣 𝐴 = 𝑣 𝐵 + 𝑣 𝐴
𝐵

• Notamos que 𝑣 𝐴
𝐵
 e 𝑣 𝐵
𝐴
 têm a mesma intensidade, mas sentidos opostos.
• O sentido da velocidade relativa depende do ponto de referência que tenha
sido selecionado.
Movimento plano geral
(mecanismos)
𝑣 𝐵 = 𝑣 𝐴 + 𝑣 𝐵
𝐴

𝑣 𝐴 = 𝑣 𝐵 + 𝑣 𝐴
𝐵

Pequenas rodas estão fixadas nas extremidades das barras AB e giram
livremente ao longo da superfície mostrada na figura. Sabendo que a
roda A se desloca para a esquerda com velocidade constante de 1,5 m/s,
determina (a) a velocidade da extremidade B da barra, (b) a velocidade
angular da barra.

Exemplo de aplicação
Movimento plano Translação com A Rotação em torno de A
Exemplo de aplicação
a) a velocidade da extremidade B da barra
𝑣𝐵
𝑠𝑒𝑛 70°
=
𝑣𝐵/𝐴
𝑠𝑒𝑛 60°
=
1,5
𝑠𝑒𝑛 50°


𝑣𝐵 = 1,84 𝑚/𝑠
𝑣𝐵/𝐴 = 1,696 𝑚/𝑠
b) a velocidade angular da barra

𝑣𝐵
𝐴
= 𝐴𝐵 𝜔𝐴𝐵
1,696 = 0,75𝜔𝐴𝐵
𝜔𝐴𝐵 = 2,26 𝑟𝑎𝑑/𝑠
