Em um ponto de um membro estrutural sujeito a tensões planas, há tensões sobre os planos horizontal e vertical através do ponto, como apresenta a figura anexa.
Sobre as tensões principais e as tensões tangenciais extremas no ponto, assinale a alternativa CORRETA:
As tensões principais são: 75,2014 MPa e 92,1263 MPa.
As tensões principais são: 38,6263 MPa e -145,626 MPa.
As tensões principais são: -69,7684 MPa e -23,7899 MPa.
As tensões principais são: 21,7014 MPa e -128,701 MPa.

O estado geral de tensões não é encontrado com frequência na prática da engenharia. É comum a transformação em um estado plano de tensões, de forma que as aproximações ou simplificações das cargas sobre o corpo sejam efetuadas, a fim de que a tensão produzida em um sistema estrutural ou mecânico seja analisada em um plano simples.
Com relação à Transformação no Estado Plano de Tensões, analise as sentenças a seguir:
I- Em torno de um ponto, um elemento de superfície, podendo assumir uma infinidade de posições, ensejará o aparecimento de tensões diferentes no mesmo ponto, correspondentes a cada uma dessas posições.
II- O estado de tensão num ponto é o conjunto de todas as tensões, ocorrendo em todos os planos, passando pelo ponto.
III- Demonstra-se que o estado de tensão num ponto fica definido quando forem conhecidas as tensões nesse ponto, referentes aos três planos ortogonais entre si, que se interceptam no ponto considerado.
Somente a sentença III está correta.
As sentenças I, II e III estão corretas.
Somente a sentença II está correta.
Somente a sentença I está correta.

Alguns tipos de balança utilizam, em seu funcionamento, a relação entre o peso P e a deformação elástica (d) que ele provoca em uma mola de constante elástica K, ou seja, P = K × d (lei de Hooke).
Considere uma balança que opere de acordo com a Lei de Hooke. Em um processo de verificação dessa balança, foram adicionados objetos de massa conhecida (verificadas em outra balança calibrada) sobre ela. Para cada valor de massa (carga) adicionada, verificou-se a deformação da mola. Para as cargas adicionadas: 408 g; 815 g; 1.223 g; 1.631 g; e 2.039 g verificou-se, respectivamente, as seguintes deformações da mola: 0,005 m; 0,01 m; 0,015 m; 0,020 m; 0,025 m. Considerando que a relação entre peso (P, em Newtons (N)) é: P = m x g, em que m é a carga (Kg), e considerando g = 9,81 m/s2, pode-se constatar que a constante da mola (K) é:
800 N/m.
300 N/m.
400 N/m.
1000 N/m.

O Círculo de Mohr consiste em um método gráfico para determinar o estado de tensões de um elemento solicitado, utilizando ferramentas matemáticas.
Com relação ao círculo de Mohr, analise as afirmativas a seguir:
I- Marcar o ponto de referência A. Esse ponto representa os componentes das tensões normal e de cisalhamento na face vertical direita do elemento.
II- Estabelecer um sistema de coordenadas tal que a abscissa represente a tensão de cisalhamento, com sentido positivo para a direita, e a ordenada represente a tensão normal, com sentido positivo para baixo.
III- Unir o ponto A ao centro C e determinar CA por trigonometria. Essa distância representa o raio R do círculo.
As afirmativas I e III estão corretas.
As afirmativas II e III estão corretas.
As afirmativas I e II estão corretas.
Somente a afirmativa I está correta.

Um elemento de construção mecânica pode, com frequência, ser submetido às mais diversas solicitações ao mesmo tempo. As solicitações podem ser divididas de acordo com as tensões que estão submetidas.
Com relação à combinação de esforços apresentados na figura, assinale a alternativa CORRETA:
A combinação de esforços apresentada na figura é a tração e a flexão.
A combinação de esforços apresentada na figura é a torção e a flexão.
A combinação de esforços apresentada na figura é a torção e a tração.
A combinação de esforços apresentada na figura é a tração e a compressão.

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

Em um ponto de um membro estrutural sujeito a tensões planas, há tensões sobre os planos horizontal e vertical através do ponto, como apresenta a figura anexa.
Sobre as tensões principais e as tensões tangenciais extremas no ponto, assinale a alternativa CORRETA:
As tensões principais são: 75,2014 MPa e 92,1263 MPa.
As tensões principais são: 38,6263 MPa e -145,626 MPa.
As tensões principais são: -69,7684 MPa e -23,7899 MPa.
As tensões principais são: 21,7014 MPa e -128,701 MPa.

O estado geral de tensões não é encontrado com frequência na prática da engenharia. É comum a transformação em um estado plano de tensões, de forma que as aproximações ou simplificações das cargas sobre o corpo sejam efetuadas, a fim de que a tensão produzida em um sistema estrutural ou mecânico seja analisada em um plano simples.
Com relação à Transformação no Estado Plano de Tensões, analise as sentenças a seguir:
I- Em torno de um ponto, um elemento de superfície, podendo assumir uma infinidade de posições, ensejará o aparecimento de tensões diferentes no mesmo ponto, correspondentes a cada uma dessas posições.
II- O estado de tensão num ponto é o conjunto de todas as tensões, ocorrendo em todos os planos, passando pelo ponto.
III- Demonstra-se que o estado de tensão num ponto fica definido quando forem conhecidas as tensões nesse ponto, referentes aos três planos ortogonais entre si, que se interceptam no ponto considerado.
Somente a sentença III está correta.
As sentenças I, II e III estão corretas.
Somente a sentença II está correta.
Somente a sentença I está correta.

Alguns tipos de balança utilizam, em seu funcionamento, a relação entre o peso P e a deformação elástica (d) que ele provoca em uma mola de constante elástica K, ou seja, P = K × d (lei de Hooke).
Considere uma balança que opere de acordo com a Lei de Hooke. Em um processo de verificação dessa balança, foram adicionados objetos de massa conhecida (verificadas em outra balança calibrada) sobre ela. Para cada valor de massa (carga) adicionada, verificou-se a deformação da mola. Para as cargas adicionadas: 408 g; 815 g; 1.223 g; 1.631 g; e 2.039 g verificou-se, respectivamente, as seguintes deformações da mola: 0,005 m; 0,01 m; 0,015 m; 0,020 m; 0,025 m. Considerando que a relação entre peso (P, em Newtons (N)) é: P = m x g, em que m é a carga (Kg), e considerando g = 9,81 m/s2, pode-se constatar que a constante da mola (K) é:
800 N/m.
300 N/m.
400 N/m.
1000 N/m.

O Círculo de Mohr consiste em um método gráfico para determinar o estado de tensões de um elemento solicitado, utilizando ferramentas matemáticas.
Com relação ao círculo de Mohr, analise as afirmativas a seguir:
I- Marcar o ponto de referência A. Esse ponto representa os componentes das tensões normal e de cisalhamento na face vertical direita do elemento.
II- Estabelecer um sistema de coordenadas tal que a abscissa represente a tensão de cisalhamento, com sentido positivo para a direita, e a ordenada represente a tensão normal, com sentido positivo para baixo.
III- Unir o ponto A ao centro C e determinar CA por trigonometria. Essa distância representa o raio R do círculo.
As afirmativas I e III estão corretas.
As afirmativas II e III estão corretas.
As afirmativas I e II estão corretas.
Somente a afirmativa I está correta.

Um elemento de construção mecânica pode, com frequência, ser submetido às mais diversas solicitações ao mesmo tempo. As solicitações podem ser divididas de acordo com as tensões que estão submetidas.
Com relação à combinação de esforços apresentados na figura, assinale a alternativa CORRETA:
A combinação de esforços apresentada na figura é a tração e a flexão.
A combinação de esforços apresentada na figura é a torção e a flexão.
A combinação de esforços apresentada na figura é a torção e a tração.
A combinação de esforços apresentada na figura é a tração e a compressão.

Prévia do material em texto

Auto Atividade 3

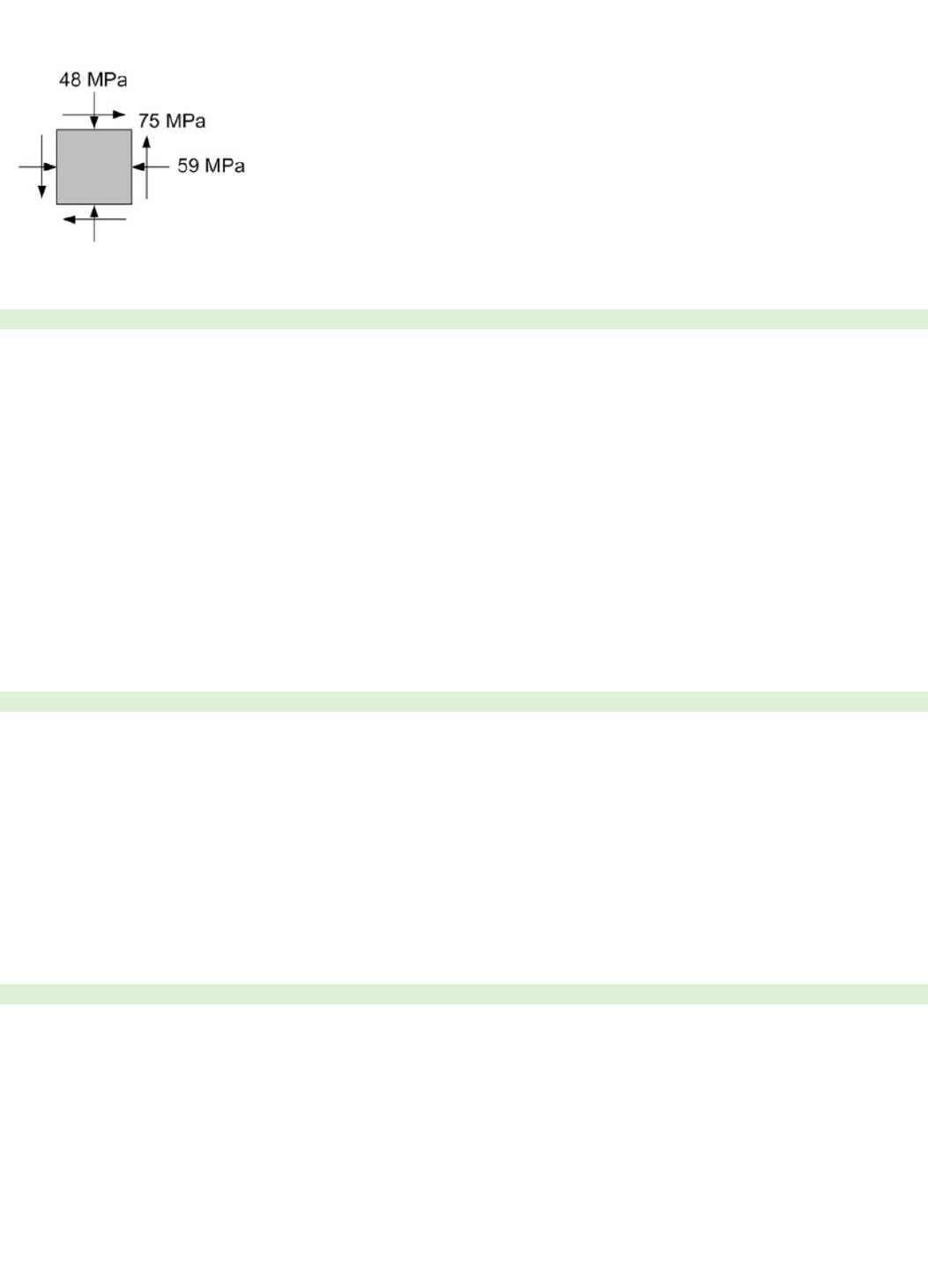

1. Em um ponto de um membro estrutural sujeito a tensões planas, há tensões sobre os planos horizontal e vertical
