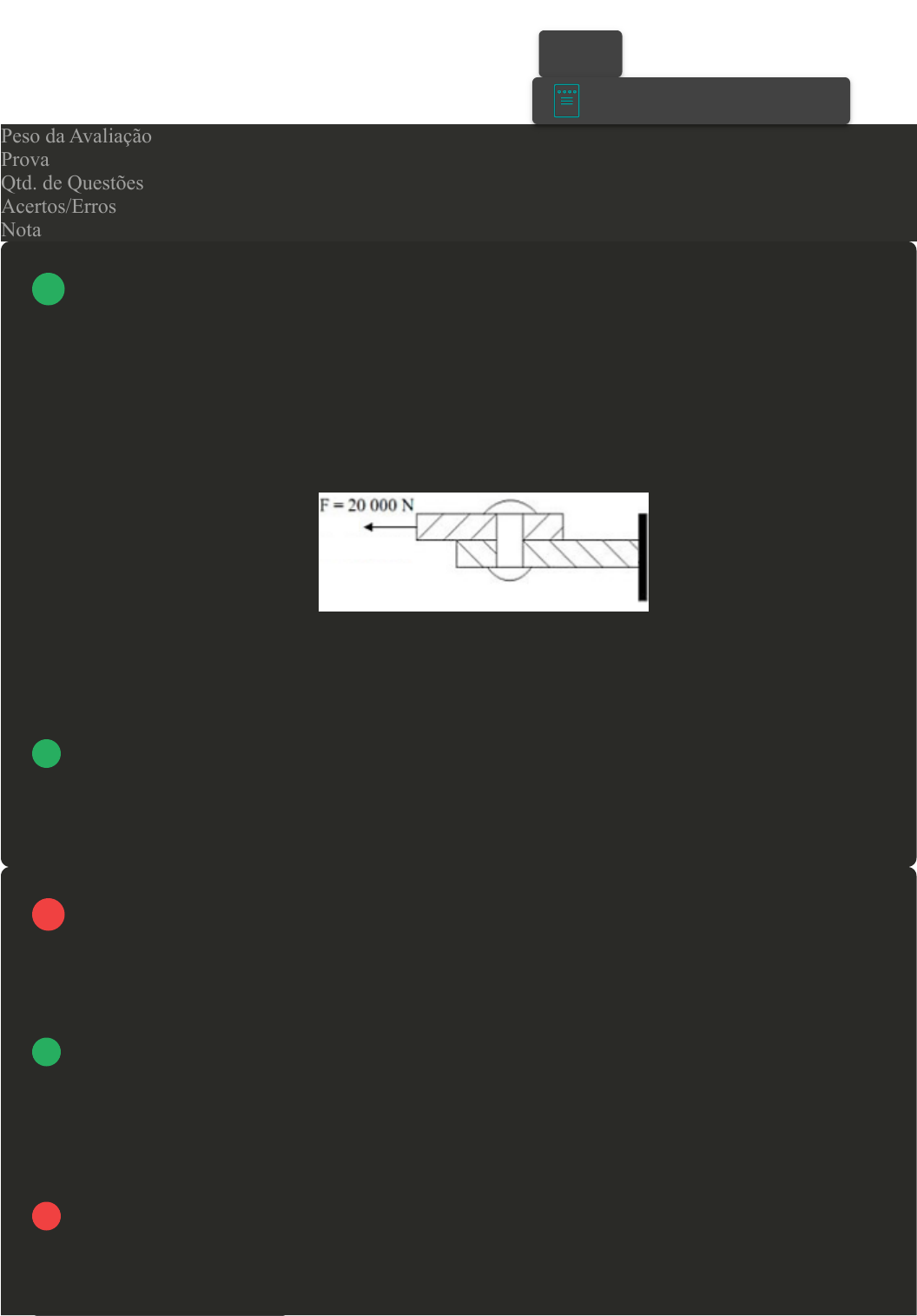

A figura em anexo mostra duas chapas unidas por um rebite cilíndrico. Se o coeficiente de
segurança utilizado for de 4 e o limite de escoamento cisalhante do rebite é 600 MPa. Com base no
exposto, analise as sentenças a seguir:
I- O diâmetro mínimo é de 2,91 mm.
II- O diâmetro mínimo é de 11,28 mm.
III- O diâmetro mínimo é de 13,03 mm.
IV- O diâmetro mínimo é maior que 14 mm.
Assinale a alternativa CORRETA:
A Somente a sentença IV está correta.
B Somente a sentença II está correta.
C Somente a sentença III está correta.
D Somente a sentença I está correta.
Considere um círculo de Mohr, que está representando o estado de tensões em um determinado
ponto. Este círculo possui raio de 20 MPa e o seu centro está posicionado em 10 MPa. Com base na
tensão normal atuante em um plano passando por esse ponto, cuja normal faz um ângulo de 30º em
relação à normal ao plano que define a tensão principal máxima nesse ponto, assinale a alternativa
CORRETA:
A 20 MPa.
B 15 MPa.
C 30 MPa.
D 10 MPa.
 VOLTAR
A+
Alterar modo de visualização
1
2
Considere a figura em anexo que representa um eixo feito de uma liga de aço com tensão de
cisalhamento admissível de 84 MPa. Se o diâmetro do eixo for 37,5 mm. Com base no exposto,
classifique V para as sentenças verdadeiras e F para as falsas:
( ) O torque máximo T que pode ser transmitido é de 870 N.m.
( ) Caso fosse feito um furo de 25 mm de diâmetro no eixo, o torque máximo seria de 698 N.m.
( ) Caso fosse feito um furo de 30 mm de diâmetro no eixo, o torque máximo seria de 730 N.m.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE: HIBBELER, R. C. Resistência dos Materiais. 7. ed. Pearson Education do Brasil, 2009. p.
134.
A F - F - V.
B V - V - F.
C F - V - F.
D V - F - V.
As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto
alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas
extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao
comportamento das treliças, considere a treliça apresentada abaixo e classifique V para as sentenças
verdadeiras e F para as falsas:
( ) O valor do esforço para a barra AB é de -80 kN.
( ) O valor do esforço para a barra ED é de -40 kN.
( ) Essa treliça é internamente isostática. Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
Revisar Conteúdo do Livro
3
4
B F - V - F.
C V - V - F.
D F - F - V.
Considere um círculo de Mohr que está representando o estado de tensões em um determinado
ponto. Este círculo possui raio de 40 MPa e o seu centro está posicionado em 15 MPa. Considere um
plano passando por esse ponto, cuja normal faz um ângulo de 30º em relação à normal ao plano que
define a tensão principal máxima nesse ponto. Com base no exposto, analise as sentenças a seguir:
I- A tensão de cisalhamento atuante em um plano passando por esse ponto é de 20 MPa.
II- As tensões normais atuantes em um plano passando por esse ponto são de 5 MPa e -15 MPa.
III- As tensões normais atuantes em um plano passando por esse ponto são de 35 MPa e -5 MPa.
Assinale a alternativa CORRETA:
A Somente a sentença III está correta.
B As sentenças I e II estão corretas.
C As sentenças II e III estão corretas.
D As sentenças I e III estão corretas.
O estudo das propriedades mecânicas é essencial para que um profissional possa tomar a decisão
acertada a respeito dos materiais utilizados em um determinado projeto. Nesse contexto, analisando o
gráfico em anexo, classifique V para as sentenças verdadeiras e F para as falsas:
( ) O número 3 é conhecido como limite de proporcionalidade, onde a tensão e a deformação são
proporcionais.
( ) O número 2 é conhecido como coeficiente de Young, estabelecido pela Lei de Hooke.
( ) O número 1 é conhecido como módulo de elasticidade e representa a rigidez do material.
( ) O número 4 representa a ductilidade enquanto o 5 representa a tenacidade do material.
Assinale a alternativa que apresenta a sequência CORRETA:
Revisar Conteúdo do Livro
5
6
FONTE: SHACKELFORD, James F. Introduction to materials science for engineers. Upper Saddle
River: Pearson, 2016. p. 155.
A F - F - V - V.
B V - V - V - F.
C F - V - F - F.
D V - F - F - V.
A partir da medição da variação de tensão e deformação é obtido o diagrama de tensão x
deformação de um material. A figura a seguir ilustra de forma esquemática um diagrama Tensão-
Deformação para três materiais diferentes (A, B e C), para as mesmas condições de temperatura e
velocidade de carregamento. Com base no exposto, assinale a alternativa CORRETA:
A O material A possui o menor módulo de elasticidade dentre os materiais apresentados.
B O material A possui a maior rigidez dentre os materiais apresentados.
C O material B é o mais rígido dentre os materiais apresentados.
D Os materiais B e C não sofrem deformação plástica antes da ruptura.
O diagrama de tensão x deformação varia conforme o material utilizado, dependendo da
temperatura do corpo de prova ou da velocidade do carregamento. A figura em anexo ilustra de forma
7
8
esquemática um diagrama Tensão-Deformação para três materiais diferentes (A, B e C), para as
mesmas condições de temperatura e velocidade de carregamento. Com base na figura, analise as
sentenças a seguir:
I- O material A é o mais frágil dentre os materiais apresentados.
II- O material C é o mais frágil dentre os materiais apresentados.
III- Os materiais B e C não sofrem deformação plástica antes da ruptura
Assinale a alternativa CORRETA:
A As sentenças I e III estão corretas.
B As sentenças II e III estão corretas.
C Somente a sentença III está correta.
D Somente a sentença I está correta.
Considere a figura em anexo, em que as tensões mostradas atuam em um determinado. A tensão
principal de tração nesse ponto é conhecida, sendo de 120 MPa. Com base no exposto, classifique V
para as sentenças verdadeiras e F para as falsas:
( ) A tensão tangencial máxima é de 80 MPa.
( ) A tensão de cisalhamento no ponto é de 69,28 MPa.
( ) A tensão de cisalhamento no ponto é nula.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F.
B V - F - V.
C V - V - F.
9
D F - F - V.
O cisalhamento puro, convencional ou de corte, ocorre quando a magnitude dos esforços
internos, como, esforço normal, momento fletor e momento torçor é desprezível em relação ao
esforço cortante. Com relação à tensão de cisalhamento, classifique V para as sentenças verdadeiras e
F para as falsas:
( ) A tensão tangencial não se distribui uniformemente ao longo da seção transversal.
( ) A Lei de Hooke não é aplicável para tensões e deformações de cisalhamento.
( ) A tensão de ruptura obtida a partir de um diagrama de tensão versus deformação de cisalhamento
é igual a obtida com base em um diagrama tensão versus deformação à tração.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V.
B F - V - V.
C V - V - F.
D V - F - F.
(ENADE, 2017) A figura a seguir representa o diagrama de tensão versus deformação para diferentes
materiais poliméricos.
10
Revisar Conteúdo do Livro
11
Assinale a opção que apresenta, respectivamente, o módulo de elasticidade e o nível de deformação
de uma das curvas do diagrama apresentado:
A Curva III - baixo e pequeno.
B Curva V - baixo e pequeno.
C Curva II - baixo e grande.
D Curva I - alto e grande.
(ENADE, 2017) A figura a seguir representa o círculo de Mohr para o estado plano de tensões, com
tensões normais σx, σy, tensão de cisalhamento τxy, plano principal θp, e tensões normais máxima e
mínima, respectivamente, σmás e σmin (tensões principais).
12
Com base nesses dados, avalie as afirmações a seguir:
I. Para um elemento com cisalhamento puro, as tensões principaisno estado plano de tensões são
+ou- τxy.
II. Para um elemento com cisalhamento puro, a tensão de cisalhamento máxima no estado plano de
tensões é 2 τxy.
III. Para um elemento somente com tensão normal de tração σx, (com σy e τxy = 0), as tensões
principais no estado plano de tensões são +ou- σx.
IV. Para um elemento somente com tensão normal de tração σx, (com σy e τxy = 0), a tensão de
cisalhamento máxima é σx/2.
É correto apenas o que se afirma em:
A II e III.
B I e IV.
C I e III.
D II, III e IV.
