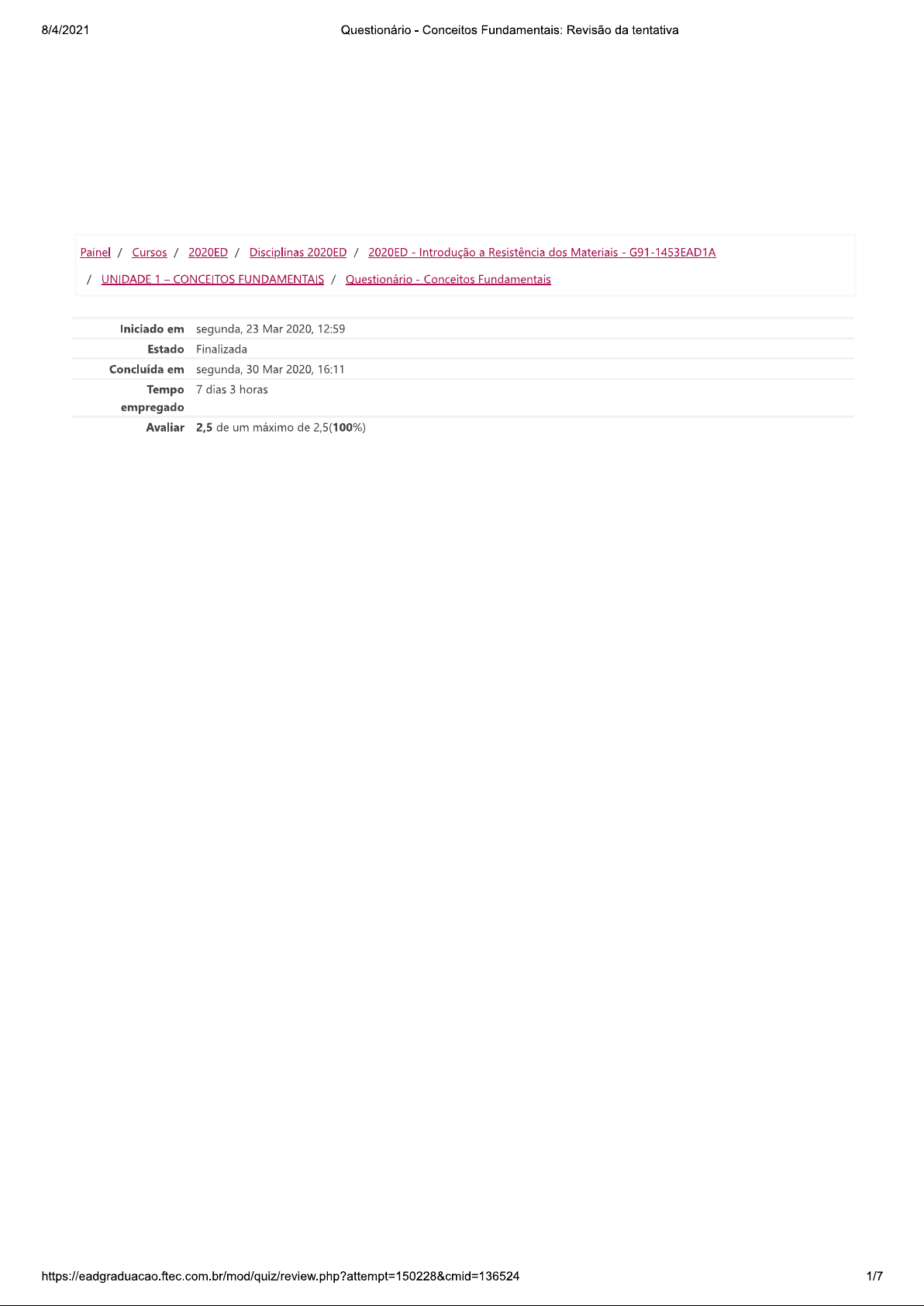

8/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Painel / Cursos / 2020ED / Disciplinas 2020ED / 2020ED Introdução a Resistência dos Materiais G91-1453EAD1A / UNIDADE 1 - CONCEITOS FUNDAMENTAIS / Questionário Conceitos Fundamentais Iniciado em segunda, 23 Mar 2020, 12:59 Estado Finalizada Concluída em segunda, 30 Mar 2020, 16:11 Tempo 7 dias 3 horas empregado Avaliar 2,5 de um máximo de 2,5(100%) 1/78/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Questão 1 Correto Atingiu 0,5 de 0,5 esticador demonstrado na figura abaixo está fixado à uma parede e está recebendo a ação de duas forças denominadas F1 e F2 na intensidade e posição definidas. Para fins de verificação do sistema de fixação, defina a força resultante. = 200 N 10 30° = 300 N OBS: A resposta deverá ser definida em Newtons com duas casas decimais (não colocar a unidade, somente o valor) Resposta: 298,26 Parabéns, você acertou F1 b 10 a d FR g dr f 30 F2 Sendo ângulo a é de 10°, então o ângulo complementar é de 80° (resultado de 90-10), deste modos conseguimos compreender que o ângulo d é igual a 110° (resultado de 80 + ângulo f de portanto conseguimos definir que o ângulo b será 70° (resultado de (360-2x110)/2) Pela regra do paralelogramo termos que: FR = RAIZ(200^2+300^2 - sendo assim, FR = 298,26N A resposta correta é: 298,26 2/78/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Questão 2 Correto Atingiu 0,4 de 0,4 Sobre o mesmo esticador da Questão 1 demonstrado na figura abaixo está fixado à uma parede e está recebendo a ação de duas forças denominadas F1 e F2 na intensidade e posição definidas. Para fins de verificação do sistema de fixação, defina a direção da força resultante em ângulo em relação ao eixo horizontal. = 200 N 10 30° OBS: A resposta deverá ser em graus com duas casas decimais (não colocar a unidade, somente o valor) Resposta: 9,05 Parabéns, você acertou F1 b 10 a d FR g dr f 30 F2 Tomando como base os resultados da Questão 1, então pela lei dos senos termos que: 300/sen g = sendo assim g = 70,94° Com isso temos que o ângulo dr = 9,06°, (resultado do ângulo C de 80° o ângulo g de 70,94°) A resposta correta é: 9,06 3/78/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Questão 3 Correto Atingiu 0,4 de 0,4 Afim de determinar o dimensionamento de uma estrutura, foi verificado que a chapa de amarração de uma treliça demonstrada na figura abaixo está sujeita a 4 forças. Se as forças nas varras A de 4kN e de 2kN são conhecidas, determine a forças na barra D para garantir o equilíbrio da estrutura. OBS: resposta deve ser em kN com uma casa decimal (não colocar a unidade, somente valor) Resposta: 4,9 Parabéns, você acertou Estando o sistema em equilíbrio e criando um sistemas de forças em relação ao eixo X temos: Soma(Fy) = 0 -FDsen45° + 4 sen60° = 0 FD = FD = 4,9kN A resposta correta é: 4,9 https://eadgraduacao.ftec.com.br/mod/quiz/review.php?attempt=150228&cmid=136524 4/78/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Questão 4 Correto Atingiu 0,4 de 0,4 Seguindo a Questão 3 e tomando suas respostas como verdade, afim de determinar o dimensionamento de uma estrutura, foi verificado que a chapa de amarração de uma treliça demonstrada na figura abaixo está sujeita a 4 forças. Se as forças nas varras A de 4kN e de 2kN são conhecidas, determine a forças na barra para garantir o equilíbrio da estrutura. OBS: resposta deve ser em kN com uma casa decimal (não colocar a unidade, somente valor) Resposta: 3,5 Parabéns, você acertou Estando o sistema em equilíbrio e criando um sistemas de forças em relação ao eixos X e tomando os resultados da Questão 3, temos: Soma(Fx) = 0 -2 + FDcos45° + 4cos60° - FB = 0 FB = -2 + 4,9cos45° + 4cos60° FB = 3,5kN A resposta correta é: 3,5 5/78/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Questão 5 Correto Atingiu 0,4 de 0,4 De modo a conhecer o comportamento geométrico da peça hipotética do desenho abaixo, determine o momento de inércia em relação ao eixo horizontal X posicionando a peça na origem. 46mm 12mm X' 30mm 5mm OBS: resultado deve ser definido em mm4 com uma casa decimal (não colocar a unidade, somente o valor) Resposta: 26465,2 Parabéns, você acertou Estabelecendo o nosso eixo X em relação à origem temos: y = (24.12.46 + 9.18.5) / (12.46 + 18.5) y = 21,9mm = (5.18³)/12 + + (46.12³)/12 + (46.12.(24-21,9)²) = 26465,2mm4 A resposta correta é: 26465,2 6/78/4/2021 Questionário Conceitos Fundamentais: Revisão da tentativa Questão 6 Correto Atingiu 0,4 de 0,4 De modo a conhecer o comportamento geométrico da peça hipotética do desenho abaixo, determine o momento de inércia em relação ao eixo vertical y posicionando a peça na origem. 46mm 12mm X' 30mm 5mm OBS: resultado deve ser definido em mm4 com uma casa decimal (não colocar a unidade, somente o valor) Resposta: 130044,2 Parabéns, você acertou Estabelecendo o nosso eixo y em relação à origem temos: X = (23.46.12 + 43,5.5.18) / (46.12 + 5.18) X = 25,9mm ly = (18.5³)/12 + + (12.46³)/12 + ly = 130044,2mm4 A resposta correta é: 130044,2 7/7
