Departamento de Engenharia Agrícola e Meio Ambiente
FENÔMENOS DE TRANSPORTE E HIDRÁULICA III / HIDRÁULICA III
Prof Antonio Henrique Monteiro F T Silva

LISTA DE EXERCÍCIOS – LEIS DE CONSERVAÇÃO
Aspectos importantes:
� Demonstrar o passo-a-passo das equações e simplificações utilizadas;
� Organização do desenvolvimento e raciocínio da questão;
� Caligrafia legível;
� Unidades corretas;
� Contas corretas;
QUESTÃO 1

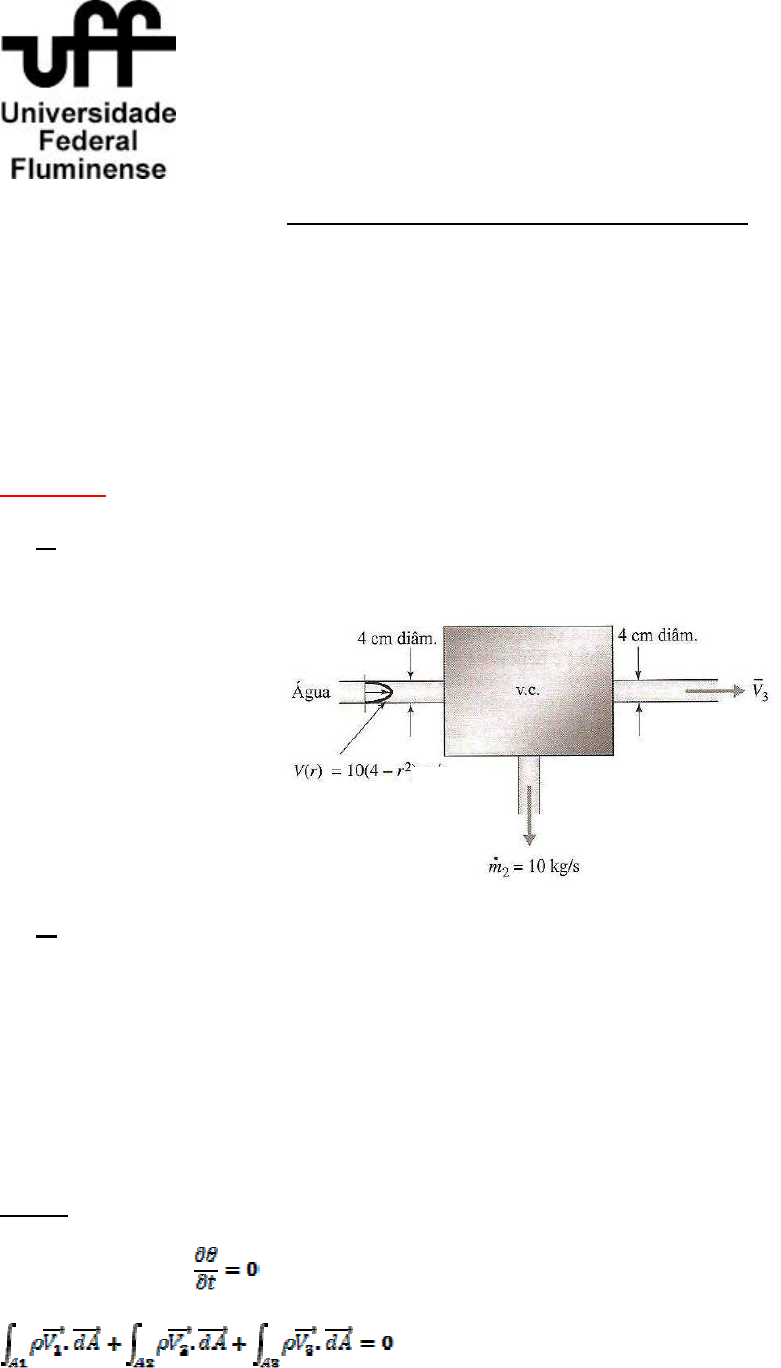

a) Na figura abaixo, se a massa do volume de controle não estiver mudando, encontre a velocidade
média V3.

b) Considere agora que a velocidade média do problema anterior como sendo V3=10m/s. Calcule a
taxa na qual a massa do volume de controle está variando.

(i) Regime permanente (primeira parte);
(ii) Propriedades Uniformes na seção de escoamento (quando for o caso);
(iii) Escoamento sem atrito;
(iv) Fluido incompressível;
Parte A
Regime Permanente:
 (1)
cm/s
Seção de controle 1 – Calculamos em cm3 uma vez que seria complexo transformar a unidade de V(r) já que não
conhecemos as unidades dos demais coeficientes envolvidos na equação. Para tanto, usaremos o valor de
ρ=1g/cm3=0,001Kg/cm3. Como a área de uma seção circular é dada por A=πr2, sabemos que dA=2 πrdr. Inserimos
o sinal negativo decorrente do produto escalar para fluxo de entrada no VC.

Se o cálculo fosse feito para vazão volumétrica o resultado seria
Seção de controle 2 – Não há cálculos a serem feitos para esta seção. O fluxo mássico é +10kg/s (saindo do VC).
Seção de controle 3 – Utilizamos a equação 1 e calculamos a vazão mássica na SC 3 a partir dos dados das outras
seções.

Se o cálculo fosse feito para vazão volumétrica o resultado seria
Conclui-se que na seção 3 o fluxo está, na verdade para dentro do VC.
A velocidade 3 é obtida sabendo-se que Q3=V3*A3, onde A3=πD
2
 /4. Logo,

Parte B
Se a velocidade 3 fosse 10m/s=1000cm/s (saindo do volume de controle como mostra o sinal dado), teríamos
variação de massa dentro do VC e, portanto,


Questão 2 Água é descarregada por um estreito entalhe em um tubo de 150 mm de diâmetro. O jato
resultante, horizontal e bidimensional, tem 1 m de comprimento e espessura de 15 mm, com velocidade
não-uniforme. A pressão na seção de entrada é 30 kPa (manométrica). Calcule:
(a) A vazão em volume na seção de entrada;
(b) As forças requeridas no acoplamento para manter o tubo borrifador no lugar. Despreze as
massas do tubo e da água que ele contém.



(i) Regime permanente
(ii) Propriedades Uniformes na seção de escoamento
(iii) Escoamento sem atrito
(iv) Fluido incompressível
Determinando o perfil de velocidades que se estende ao longo do rasgo de comprimento L=1m e largura t=0,015m
(considere um eixo imaginário x que começa no início do entalhe);

(a) Determinando a vazão na seção de entrada (chamada de seção E).
Regime Permanente:

 logo

VC


x
Análise em separado da integral (lembrar que integral é a área sob o gráfico de uma curva f(x) )
 = Área do trapézio formado pelo perfil de velocidades = Vazão por unidade de largura do
rasgo por onde escoa a vazão de saída. Observe que, neste caso, como L=1:

Área do trapézio de altura unitária
Fazendo as contas, teremos: (entrada)
Como Q=VA, temos que (velocidade positiva de acordo com o sistema de coordenadas)
(b) Utilizando a equação da conservação da quantidade de movimento para regime permanente:

Na direção x:

Como a velocidade na saída não tem componente na direção x, a velocidade na entrada só tem componente x e
como as forças de campo (pesos do tubo e água foram desconsiderados), tem-se que:
 e
 � o sinal da integral aqui vem do produto escalar

� O sinal negativo da resposta indica que o sentido original de Rx foi arbitrado erroneamente;
Na direção y:
Como a velocidade na saída só tem componente na direção y, a velocidade na entrada não tem componente y e
como as forças de campo (pesos do tubo e água foram desconsiderados), tem-se que:

 e
� O sinal da velocidade vem do sistema de coordenadas. Ainda temos que adicionar o sinal do produto
escalar que, neste caso, é positivo já que o fluxo é de saída.
=

� O sinal negativo da resposta indica que o sentido original de Rx foi arbitrado erroneamente;

� Vetorialmente:


Questão 3

Solução: Considerações
(i) Regime permanente;
(ii) Propriedades Uniformes na seção de escoamento de entrada;
(iii) Escoamento sem atrito;
(iv) Fluido incompressível;
Equação da Conservação da Massa
Consideramos o volume de controle neste caso acompanhando a geometria do canal.
Regime Permanente:
 (1)
Colocando os sinais correspondentes à vazão de acordo com o produto interno e simplificando a integral na seção
uniforme.
 (2)
(1)
(2)
Determinando o perfil de velocidades na seção (2) em função de x.
 Equação da Reta: V=Vmáx quando x=0 e V=Vmín quando x=h �
Como V máx =2Vmín
 � �
Na seção (2), o elemento de área, para uma largura constante w, pode ser escrito como dA=wdx. A velocidade em
(1) é a velocidade uniforme U dada. Assim, a Eq. (2) toma a forma:
 (3)
 (4)
 (5)
 (6)
 (7)
Como A1=hw: (8)
Simplificando os termos comuns:
 (9) (10)
Questão 4

Solução: Como o problema solicita a taxa de variação de massa, utilizaremos uma abordagem de regime transiente.
(1) (2)


Considerando-se que o escoamento é incompressível (ρ=cte) e inserindo os sinais corretos dos produtos internos.

Como e como, pela equação da continuidade Q=VA, temos

Convertendo gpm (=gal/min) em gal/s e lembrando que 1ft3=7,48gal



Questão 5










Considerações:
i) Regime Permanente
ii) Ausência de atrito
iii) Propriedades Uniformes nas seções de escoamento
iv) Fluido incompressível
v) Utilização das pressões manométricas

Como se trata de uma Equação Vetorial, faremos a resolução tanto na direção X quanto na Y.
É importante verificar a forma dos vetores velocidade nas duas seções sob análise:
 e
A aplicação da conservação da massa nos fornece o valor da velocidade de saída uma vez que, na versão
simplificada:


ou seja



Assim, o vetor velocidade na seção 2 toma a forma



É fácil perceber que a velocidade em 1 pode ser determinada por Q=VA aplicado na seção 1.


Aplicando a equação da conservação da quantidade de movimento em x, em regime permanente, temos:


Verificando os sinais dos produtos internos e abrindo os termos de fluxo através da SC



Aplicando a equação da conservação da quantidade de movimento em y, em regime permanente, temos:


Verificando os sinais dos produtos internos e abrindo os termos de fluxo através da SC



VETORIALMENTE:
