ELETROCARDIOGRAMA (ECG)

Prévia do material em texto

CM
 ECG NORMAL

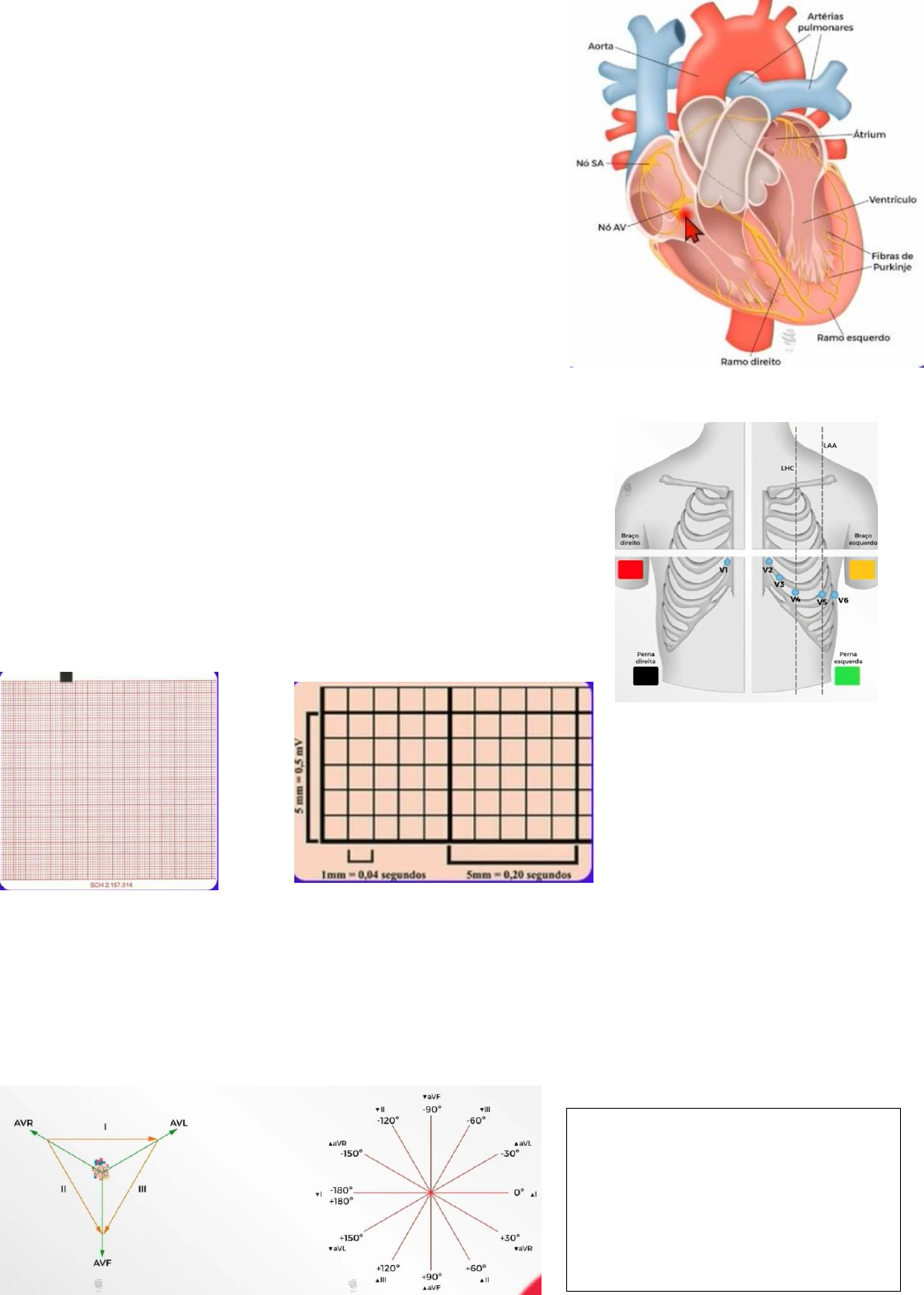

ANATOMIA DO SISTEMA DE CONDUÇÃO
 Sistema de condução (nó sinusal > nó atrioventricular > fibras de
Purkinje > músculo cardíaco)
o Estímulo tem início no nó sinusal/sinoatrial, passa pelos feixes
internodais até o nó atrioventricular. Feixe manda o estímulo
para o lado esquerdo via transeptal. Do nó atrioventricular, vai
para o feixe de His, ramo direito, ramo esquerdo (se subdivide
em fascículos) e fibras de Purkinje, em contato com o músculo
miocárdio. Despolarizando (contraindo) o músculo cardíaco.
TÉCNICA
 Posicionamento dos Eletrodos
o Derivações Bipolares e Unipolares
 Membro Superior Direito (vermelho)
 Membro Superior Esquerdo (amarelo)
 Membro Inferior Direito (preto)
 Membro Inferior Esquerdo (verde)
OBS: alguns monitores vêm com as letras (RA, LA e LL)
o Derivações Precordiais
 V1 4º EIC paraesternal direito
 V2 4º EIC paraesternal esquerdo
 V3 distância média entre V2 e V4
 V4 5º EIC esquerdo, linha hemiclavicular
 V5 5º EIC esquerdo, linha axilar anterior
 V6 5º EIC esquerdo, linha axilar média
 Papel
o Velocidade normal = 25mm/s

DERIVAÇÕES
 Bipolares – polo negativo e positivo
o D1, D2, D3
 Unipolares – polo negativo feito pelo aparelho e polo positivo nas extremidades
o aVF (foot), aVR (right), aVL (left)
 Precordiais
o V1, V2, V3, V4, V5 e V6
TRÍGONO DE EINTHOVEN

Trígono de Einthoven – representação
gráfica do plano bidirecional das
derivações uni e bipolares, importante
para o cálculo do eixo QRS, permitindo
diagnóstico de algumas doenças (ex:
bloqueios divisionais, sobrecarga de
câmaras).
DESPOLARIZAÇÃO VENTRICULAR E ATRIAL
 Despolarização atrial
o As ondas de despolarização do átrio direito e esquerdo resultam em um vetor com orientação para baixo
e para esquerda. Tal vetor, transforma-se na onda P no ECG de 12 derivações.










 Despolarização ventricular
o O vetor da despolarização dos ventrículos resulta da soma das energias dos dois ventrículos.
o Ordem de despolarização: região septal > paredes livres dos ventrículos direito e esquerdo > porções
póstero-basais.
o O ventrículo esquerdo apresenta
musculatura maior que o lado direito,
deslocando fisiologicamente a direção
do vetor para a esquerda. O mesmo
raciocínio se aplica quando ocorre o
crescimento patológico das paredes,
mudando o eixo QRS conforme o lado
acometido.
o Análise da despolarização ventricular no
DII: Q – despolarização do septo
ventricular; R – despolarização da
parede livre ventricular; S –
despolarização da base e parede posterior do coração.

ONDAS E INTERVALOS


 Onda P
o Representa a despolarização atrial
o Positiva em D1, D2, aVF, V2-V6
o Negativa em aVR
o Possui 2 componentes:
 Átrio direito e átrio esquerdo
o Duração normal: 120 ms (3mm)
o Amplitude normal: 0,25 mV (2,5mm)
o Vetor entre 0 e +90°
Nó sinusal gera estímulo, que passa pelo músculo, o despolarizando.
Forma-se uma onda de energia, transformando-se em um vetor.
Onda que representa o átrio esquerdo – vai para esquerda.
Onda que representa átrio direito – vai para direita e para baixo.
Vetor resultante – soma da energia dos dois componentes – orientação
para esquerda e para baixo.
- Onda P: despolarização atrial
- Complexo QRS: despolarização ventricular
- Onda T: repolarização ventricular
- Intervalo PR: início da onda P até início do QRS (onda Q ou onda R)
- Intervalo QT: entre início do QRS e o final da onda T.
- Segmento PR: intervalo entre o final da onda P e início do QRS.
- Segmento ST (famoso do infarto): intervalo entre o final do QRS e início da onda T.
onda P
 Complexo QRS
o Representa a despolarização ventricular
 Q: Primeira deflexão negativa após onda P
 R: primeira deflexão positiva
 S: segunda deflexão negativa
 R’: segunda deflexão positiva (ou 1º deflexão positiva pós S)
 S’: segunda deflexão negativa (ou 1ª deflexão negativa pós R’)
o Positivo em D1 e aVF
o Eixo entre -30° e +90°
o Duração: 35mm
 Cornell (R aVL + S V3 > 28mm)
 R aVL > 11mm
 Romhilt-Estes >5
o Amplitude diminuída (baixa voltagem)
 QRS
