Dimensionamento de Instalações Hidráulicas

Prévia do material em texto

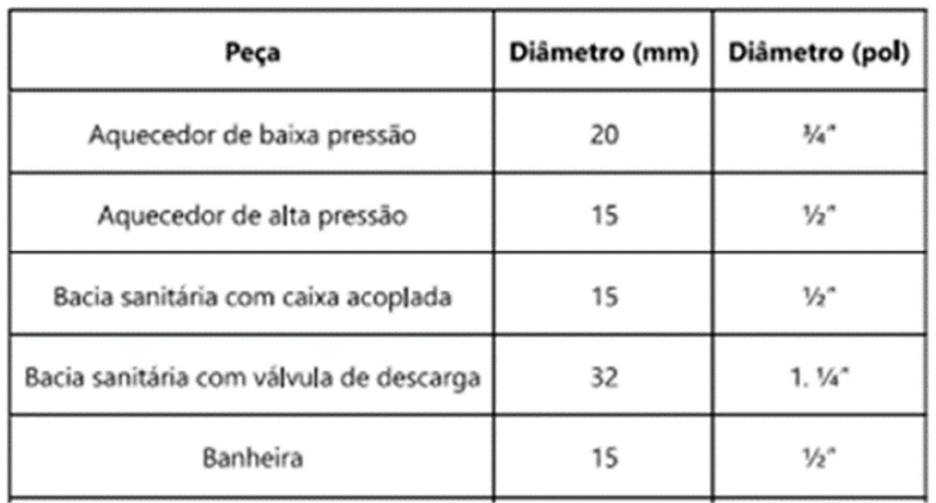

<p>Questão 1/10 - Instalações Hidráulicas Prediais</p><p>Após a definição do traçado da tubulação de acordo com a planta baixa e o layout dos</p><p>ambientes, é possível dimensionar os sub-ramais da instalação. Uma das formas de</p><p>dimensionamento pode ser feita a partir das tabelas a seguir:</p><p>TABELA 1 – Diâmetros de conexão com peças hidráulicas.</p><p>Fonte: Creder, 2018.</p><p>TABELA 2 – Método das seções equivalentes.</p><p>Fonte: Creder, 2018.</p><p>Na FIGURA 1 abaixo, está representada, em perspectiva, uma instalação de água fria</p><p>de um banheiro coletivo com três vasos sanitários.</p><p>FIGURA 1</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Com base no projeto da FIGURA 1 e dimensionando esta tubulação a partir do método</p><p>que leva em conta os dados das TABELAS 1 e 2 acima, analise as afirmativas a seguir:</p><p>I. Pode-se adotar DN = 40mm para a tubulação da coluna de água AF 1.</p><p>II. Pela TABELA 1, para os 3 vasos sanitários, temos: ½” + ½” + ½”.</p><p>III. O diâmetro nominal da tubulação deve ser de 2”.</p><p>Segundo as afirmativas propostas, assinale a alternativa correta:</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A Apenas a afirmativa I está correta.</p><p>B Apenas a afirmativa II está correta.</p><p>C Apenas a afirmativa III está correta.</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 2, tema 3.2, a resposta correta é a alternativa 'c'.</p><p>A afirmativa I está incorreta, de acordo com o método proposto, a coluna AF 1 deve ter no mínimo 50mm para atender 3 válvulas</p><p>Pela tabela 1, banheiro com 3 válvulas de descarga = ¼” + ¼” + ¼”</p><p>Pela tabela 2, banheiro com 3 válvulas de descarga = 10,9 + 10,9 + 10,9 = 32,7</p><p>Logo, o valor de 32,7 corresponde a tubulação de 2” (ou 50mm) de diâmetro.</p><p>A afirmativa II está incorreta, de acordo com o método proposto, encontramos na TABELA 1, que a coluna AF 1 deve at</p><p>= ¼” + ¼” + ¼”, e não 3 bacias acopladas.</p><p>A afirmativa III está correta,</p><p>Pela tabela 1, banheiro com 3 válvulas de descarga = ¼” + ¼” + ¼”</p><p>Pela tabela 2, banheiro com 3 válvulas de descarga = 10,9 + 10,9 + 10,9 = 32,7 = 2”</p><p>D Apenas I e II estão corretas.</p><p>E Apenas I e III estão corretas.</p><p>Você assinalou essa alternativa (E)</p><p>Questão 2/10 - Instalações Hidráulicas Prediais</p><p>Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações</p><p>e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino adequado.</p><p>Assim, cada aparelho sanitário precisa de uma tubulação específica que deve ser</p><p>dimensionada a partir de um layout definido e conforme as tabelas a seguir.</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>TABELA 2 – Dimensionamento dos ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um</p><p>vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:</p><p>FIGURA 1 – Banheiro residencial -Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada na</p><p>FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as</p><p>verdadeiras e F para as falsas:</p><p>( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.</p><p>( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.</p><p>( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.</p><p>( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.</p><p>Marque a sequência correta:</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A V, F, V, V</p><p>B V, F, V, F</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'B'.</p><p>A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com diâmetro nominal de 100mm deve ter inclinação</p><p>A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho deve ter no mínimo o mesmo diâm</p><p>descarga do vaso sanitário, que é de 100mm.</p><p>A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a TABELA 2, o somatório até o valor 3 pode te</p><p>40mm.</p><p>A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa uma coluna de ventilação.</p><p>C V, V, V, F</p><p>Você assinalou essa alternativa (C)</p><p>D F, F, V, F</p><p>E F, V, V, F</p><p>Questão 3/10 - Instalações Hidráulicas Prediais</p><p>Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações</p><p>e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino</p><p>adequado. Assim, cada aparelho sanitário precisa de uma tubulação específica que</p><p>deve ser dimensionada a partir de um layout definido e conforme as tabelas a seguir.</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>TABELA 2 – Dimensionamento dos ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um</p><p>vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:</p><p>FIGURA 1 – Banheiro residencial -Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada</p><p>na FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as</p><p>verdadeiras e F para as falsas:</p><p>( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.</p><p>( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.</p><p>( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.</p><p>( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.</p><p>Marque a sequência correta:</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A V, F, V, V</p><p>B V, F, V, F</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'B'.</p><p>A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com diâmetro nominal de 100mm d</p><p>A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho deve ter no mínimo o mesmo diâmetro nomi</p><p>descarga do vaso sanitário, que é de 100mm.</p><p>A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a TABELA 2, o somatório até o valor 3 pode ter diâmetro nominal de</p><p>40mm.</p><p>A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa uma coluna de ventilação.</p><p>C V, V, V, F</p><p>Você assinalou essa alternativa (C)</p><p>D F, F, V, F</p><p>E F, V, V, F</p><p>Questão 4/10 - Instalações Hidráulicas Prediais</p><p>A vazão máxima possível é a vazão instantânea resultante da utilização de todos os</p><p>aparelhos sanitários ao mesmo tempo. O exemplo da figura abaixo representa uma</p><p>distribuição em um lavabo, um banheiro e uma área de serviço, e seus respectivos</p><p>aparelhos sanitários.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>A tabela abaixo apresenta uma lista com alguns aparelhos sanitários e suas</p><p>respectivas informações:</p><p>TABELA – Vazão e pesos das peças sanitárias.</p><p>Fonte: Azevedo Netto, 2018.</p><p>De acordo com os aparelhos sanitários representados na figura e com os dados</p><p>obtidos a partir da tabela, determine qual é o cálculo da vazão do projeto:</p><p>Nota: 10.0</p><p>A 1,1 litros por segundo.</p><p>B 2,3 litros por segundo.</p><p>C 2,65 litros por segundo.</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 5, a resposta correta é a alternativa 'c'.</p><p>Os aparelhos sanitários de acordo com a figura são respectivamente, um vaso sanitário com bacia, um lavatório, um lavatório,</p><p>válvula, um chuveiro, um tanque e um lavatório. Para obter a expressão para o cálculo da vazão, usa-se os val</p><p>por segundo. Assim temos a expressão: (0,15 + 0,15) + (0,15 + 1,7 + 0,1) + (0,25 + 0,15). Resultando na vazão de 2,65 litros</p><p>D 4,2 litros por segundo.</p><p>E 34 litros por segundo.</p><p>Questão 5/10 - Instalações</p><p>Hidráulicas Prediais</p><p>O consumo de água em uma edificação pode ser dimensionado de acordo com o</p><p>número de pessoas que a ocupam. Para dimensionar o consumo médio de água em um</p><p>grande restaurante, cujo salão de refeições apresenta uma área de 1400m² é</p><p>necessário, inicialmente, calcular qual é a capacidade máxima de pessoas que o local</p><p>suporta de acordo com a tabela abaixo.</p><p>TABELA – Consumo de água per capita no Brasil.</p><p>Fonte: Brasil,2021.</p><p>O reservatório de água deve conter um volume capaz de atender no mínimo 24h de</p><p>consumo normal no edifício, sendo assim, é possível estimar o volume de água</p><p>necessário para atender um dia de funcionamento do restaurante.</p><p>De acordo com a tabela 2, é possível calcular qual o volume diário para atender a</p><p>demanda do estabelecimento.</p><p>TABELA 2 – Consumo estimado de espaços públicos e comerciais.</p><p>Fonte: Creder, 2018.</p><p>De acordo com as informações sobre o restaurante e os dados das tabelas 1 e 2,</p><p>assinale a alternativa que corresponde, respectivamente, ao número máximo de</p><p>pessoas que o ambiente em questão suporta, e, o volume de água para suprir a</p><p>necessidade do restaurante, supondo que o estabelecimento sirva em média uma</p><p>refeição por cliente, em um dia em que atenda a quantidade de clientes igual ao número</p><p>máximo da ocupação do local:</p><p>Nota: 10.0</p><p>A 1000 pessoas e 25000 litros.</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 4.1 e 4.3, a resposta correta é a alternativa 'A'.</p><p>O cálculo da ocupação é feito de acordo com os dados da tabela, cada local apresenta uma taxa de ocupação, no caso do restaurante em que</p><p>de pessoas é dado pela divisão da área total do estabelecimento pela área de ocupação de uma pessoa (valor tabelado)</p><p>= 1000 pessoas.</p><p>O cálculo do consumo é feito de acordo com os dados da tabela, cada local apresenta o consumo diário em litros, no caso do re</p><p>consumo é de 25 litros por refeição. Sendo assim, temos que para cada cliente é servida uma refeição e que nesse dia, o número de atendimentos é igual</p><p>ao número máximo da ocupação do local, ou seja, se há 1000 lugares, temos 1000 refeições. Portanto, o cálculo é, 1000 refeiçõ</p><p>refeição, logo, o consumo será de 1000 x 25 = 25000 litros.</p><p>B 100 pessoas e 2500 litros.</p><p>C 10 pessoas e 250 litros.</p><p>D 1 pessoas e 25 litros.</p><p>E 0,1 pessoa e 2,5 litros.</p><p>Questão 6/10 - Instalações Hidráulicas Prediais</p><p>A vazão máxima provável é a vazão instantânea estimada a partir do uso normal dos</p><p>aparelhos sanitários e é dimensionada quando não é previsto o uso simultâneo de todas</p><p>as peças instaladas.</p><p>Em estabelecimentos de grande porte como em shoppings, supermercados, etc, é</p><p>necessário ter banheiros com vários aparelhos sanitários instalados. Porém, devido à</p><p>probabilidade de utilização de todos os aparelhos ao mesmo tempo ser muito baixa, o</p><p>sistema pode ser dimensionado pela aplicação de um fator de utilização, indicado na</p><p>TABELA 1 abaixo.</p><p>TABELA 1 – Probabilidade do uso de vários equipamentos sanitários iguais sob</p><p>condições normais.</p><p>Fonte: Creder, 2018.</p><p>Em um vestiário com 20 duchas, a vazão pode ser obtida através da TABELA 2</p><p>abaixo:</p><p>TABELA 2 - Vazão e pesos das peças sanitárias.</p><p>Fonte: Azevedo Netto, 2018.</p><p>De acordo com as informações fornecidas e com os dados das tabelas citadas, a vazão</p><p>provável adotada para este vestiário, é expressa por:</p><p>Nota: 10.0</p><p>A 0,84 l/s.</p><p>B 0,32 l/s.</p><p>C 0,64 l/s.</p><p>D 1,68 l/s.</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 5, a resposta correta é a alternativa 'd'.</p><p>Os aparelhos sanitários instalados são 20 duchas, de acordo com a tabela 2, cada ducha tem vazão de 0,2 l/s, portanto 20 duch</p><p>Aplicando o fator de utilização da tabela 1, temos que para 20 aparelhos comuns, o percentual de utilização</p><p>1,68 l/s.</p><p>E 2 l/s.</p><p>Questão 7/10 - Instalações Hidráulicas Prediais</p><p>Um desconector é um elemento provido de um fecho hídrico cujo funcionamento tem</p><p>por finalidade manter uma camada de água represada em seu interior, e é um dispositivo</p><p>comumente presente em uma instalação hidráulica.</p><p>Porque</p><p>Na ausência deste fecho hídrico, uma instalação hidráulica poderia tornar-se vulnerável</p><p>ao retorno dos efluentes, e tal elemento impede o refluxo de água.</p><p>A respeito das assertivas acima, assinale a opção correta.</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A As assertivas I e II são proposições excludentes.</p><p>B A assertiva II é uma proposição falsa e a I é verdadeira.</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'B'.</p><p>A assertiva I é uma proposição verdadeira, pois a finalidade de um fecho hídrico é criar uma camada de água no interior da tubulação de esgoto e estão</p><p>quase sempre presentes em um projeto hidráulico.</p><p>A assertiva II é uma proposição falsa, pois a finalidade de um fecho hídrico é impedir que os gases presentes na t</p><p>edificação, e sua presença não impede um eventual refluxo de água.</p><p>C As duas assertivas são verdadeiras e a segunda afirmativa justifica e complementa a primeira.</p><p>Você assinalou essa alternativa (C)</p><p>D As assertivas I e II são falsas.</p><p>E A assertiva I é uma proposição falsa e a II é verdadeira.</p><p>Questão 8/10 - Instalações Hidráulicas Prediais</p><p>O valor do consumo de água depende naturalmente da destinação ou finalidade do</p><p>prédio cuja necessidade de abastecimento se esta´ procurando determinar. Edifícios</p><p>residenciais, comerciais, industriais, hospitalares, hoteleiros, escolares etc., cada qual</p><p>apresenta condições peculiares que devem ser levadas em consideração no projeto das</p><p>instalações de abastecimento e distribuição de água.</p><p>Macintyre, Archibald Joseph. Instalações hidráulicas: prediais e industriais - Rio de</p><p>Janeiro: LTC, 2017.</p><p>A tabela abaixo indica uma estimativa para os cálculos de consumo diário de acordo</p><p>com os tipos de serviços realizados:</p><p>TABELA 2 – Consumo estimado de espaços públicos e comerciais.</p><p>Fonte: Creder, 2018.</p><p>Uma lavanderia disponibiliza aos clientes 20 máquinas de lavar roupas, 70% delas têm</p><p>capacidade para 10kg de roupas secas e 30% têm capacidade para 14kg de roupas</p><p>secas. Se cada uma das máquinas consegue operar no máximo 10 vezes ao dia,</p><p>determine qual será o máximo de consumo de água diário:</p><p>Nota: 10.0</p><p>A 6720 litros.</p><p>B 67200 litros.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 4.1, a resposta correta é a alternativa 'B'.</p><p>O cálculo para o consumo será:</p><p>20 x 0,7 = 14 máquinas de 10kg = 140kg</p><p>20 x 0,3 = 6 máquinas de 14kg = 84kg</p><p>Total = 140 + 84 = 224kg é a capacidade máxima de 10 máquinas.</p><p>Se cada máquina operar 10 vezes ao dia, a capacidade será:</p><p>10 x 224 = 2240kg por dia.</p><p>Segundo a tabela temos que para cada 1kg de roupa, são necessários 30 litros de água por dia, assim temos:</p><p>2240 x 30 = 67200 litros por dia.</p><p>C 3360 litros.</p><p>D 33600 litros.</p><p>E 16800 litros.</p><p>Questão 9/10 - Instalações Hidráulicas Prediais</p><p>As caixas de inspeção e passagem são elementos muito utilizados nas instalações de</p><p>esgoto. Estas caixas, que podem ser pré-fabricadas em diversos materiais ou</p><p>executadas no próprio local da obra, oferecem praticidade e rapidez na execução de</p><p>vistorias, reparos e desobstrução, além de apresentar outras várias funções.</p><p>Analise as afirmativas que correspondem ao conteúdo abordado nas rotas e marque V</p><p>para as verdadeiras e F para as falsas:</p><p>( ) As dimensões de uma caixa de inspeção podem ser de 1x1x1(m) (CxLxP).</p><p>( ) A distância entre as duas caixas de passagem não deve ser superior a 25m.</p><p>( ) Em uma caixa de inspeção o tubo de entrada não pode estar no mesmo nível do tubo</p><p>de saída.</p><p>( ) Se na entrada de uma caixa de passagem há um tubo de 40mm, o tubo de saída</p><p>também pode ter 40mm.</p><p>Marque a sequência correta:</p><p>Nota: 0.0Você não pontuou essa</p><p>questão</p><p>A V, F, F, F</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'A'.</p><p>A primeira afirmativa é verdadeira, de acordo com a NBR 8160 uma caixa de inspeção retangular ou quadrada,</p><p>profundidade máxima de 100cm.</p><p>A segunda afirmativa é falsa, a NBR 8160 não menciona distância mínima entre caixas de passagem, se for uma necessidade do pr</p><p>ser executadas independentemente da proximidade.</p><p>A terceira afirmativa é falsa, em uma caixa de inspeção os tubos de entrada e saída podem ser alocados no mesmo nível.</p><p>A quarta afirmativa é falsa, de acordo com a NBR 8160 o diâmetro mínimo para o tubo de saída em uma caixa de passagem é de 50</p><p>B V, F, V, F</p><p>C V, V, F, F</p><p>Você assinalou essa alternativa (C)</p><p>D V, V, F, V</p><p>E F, F, V, V</p><p>Questão 10/10 - Instalações Hidráulicas Prediais</p><p>O consumo estimado de água potável em uma residência é um dos fatores que</p><p>determinam o dimensionamento de um hidrômetro, conforme pode-se visualizar nos</p><p>dados da Tabela 1.</p><p>TABELA 1 – Dimensionamento de hidrômetros – SANEPAR.</p><p>Fonte: Elaborada por César Augusto Marin com base em SANEPAR, 2019.</p><p>A tabela 2 demonstra a média do consumo de água nas cinco regiões do Brasil.</p><p>TABELA 2 – Consumo de água per capita no Brasil.</p><p>Fonte: Brasil, 2021.</p><p>Considere uma residência situada na região sul do Brasil, onde habitam 10 pessoas.</p><p>Assumindo apenas os dados de consumo demonstrados nas TABELAS 1 e 2, determine</p><p>qual será o tipo de hidrômetro e sua bitola:</p><p>Nota: 10.0</p><p>A Tipo: unijato plana ou inclinada - classe B. Bitola: 3/4”.</p><p>B Tipo: multijato ou volumétrico - classe C. Bitola: 3/4”.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 2, tema 1, a resposta correta é a alternativa 'B'.</p><p>De acordo com os dados fornecidos, temos um imóvel na região sul, portanto segundo a tabela 2, temos a média de consumo que é</p><p>Assim, similarmente aos cálculos demonstrados na rota 2, tema 1, temos:</p><p>Uma residência com 10 pessoas e consumo de 145 L/hab.dia, logo teremos:</p><p>10 x 145 = 1450 L/dia.</p><p>Como queremos o consumo mensal em m³, conforme a coluna 1 da tabela 1, devemos multiplicar por 30 dias o consumo diário dessa</p><p>teremos: 1450 x 30 = 43500 L/mês = 43,5m³ valor compreendido entre 21-200(m³) (coluna 1, linha 4 da tabela 1).</p><p>C Tipo: multijato de transmissão mecânica - classe C. Bitola: 1”.</p><p>D Tipo: multijato de transmissão mecânica - classe C. Bitola: 1.1/2”.</p><p>Questão 1/10 - Instalações Hidráulicas Prediais</p><p>Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações</p><p>e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino adequado.</p><p>Assim, cada aparelho sanitário precisa de uma tubulação específica que deve ser</p><p>dimensionada a partir de um layout definido e conforme as tabelas a seguir.</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>TABELA 2 – Dimensionamento dos ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um</p><p>vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:</p><p>FIGURA 1 – Banheiro residencial -Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada na</p><p>FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as</p><p>verdadeiras e F para as falsas:</p><p>( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.</p><p>( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.</p><p>( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.</p><p>( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.</p><p>Marque a sequência correta:</p><p>Nota: 10.0</p><p>A V, F, V, V</p><p>B V, F, V, F</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'B'.</p><p>A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com diâmetro nominal de 100mm deve ter inclinação</p><p>A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho deve ter no mínimo o mesmo diâmetro nominal do ramal de</p><p>descarga do vaso sanitário, que é de 100mm.</p><p>A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a TABELA 2, o som</p><p>40mm.</p><p>A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa uma coluna de ventilação.</p><p>C V, V, V, F</p><p>D F, F, V, F</p><p>E F, V, V, F</p><p>Questão 2/10 - Instalações Hidráulicas Prediais</p><p>Em uma caixa de gordura deve haver um sistema para que a gordura se acumule em</p><p>seu interior e seja removida posteriormente, para tanto, o tubo de entrada da caixa deve</p><p>estar posicionado um pouco abaixo do nível do tubo de saída.</p><p>Porque</p><p>A altura entre a entrada e a saída deve ser suficiente para reter a gordura, evitando o</p><p>arraste do material acumulado em seu interior.</p><p>A respeito das assertivas acima, assinale a opção correta.</p><p>Nota: 10.0</p><p>A As assertivas I e II são proposições excludentes.</p><p>B A assertiva I é uma proposição falsa e a II é verdadeira.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'B'.</p><p>A assertiva I é uma proposição falsa, pois para que haja um funcionamento correto, a entrada de efluente</p><p>da saída, e com isso, acumule os resíduos em seu interior e permita a passagem da parte líquida. A assertiva II é verdadeira,</p><p>entrada e saída permite o acúmulo da gordura.</p><p>C As duas assertivas são verdadeiras e a segunda afirmativa justifica e complementa a primeira.</p><p>D As assertivas I e II são falsas.</p><p>E A assertiva II contraria a ideia expressa na assertiva I.</p><p>Questão 3/10 - Instalações Hidráulicas Prediais</p><p>O valor do consumo de água depende naturalmente da destinação ou finalidade do</p><p>prédio cuja necessidade de abastecimento se esta´ procurando determinar. Edifícios</p><p>residenciais, comerciais, industriais, hospitalares, hoteleiros, escolares etc., cada qual</p><p>apresenta condições peculiares que devem ser levadas em consideração no projeto das</p><p>instalações de abastecimento e distribuição de água.</p><p>Macintyre, Archibald Joseph. Instalações hidráulicas: prediais e industriais - Rio de</p><p>Janeiro: LTC, 2017.</p><p>A tabela abaixo indica uma estimativa para os cálculos de consumo diário de acordo</p><p>com os tipos de serviços realizados:</p><p>TABELA 2 – Consumo estimado de espaços públicos e comerciais.</p><p>Fonte: Creder, 2018.</p><p>Uma lavanderia disponibiliza aos clientes 20 máquinas de lavar roupas, 70% delas têm</p><p>capacidade para 10kg de roupas secas e 30% têm capacidade para 14kg de roupas</p><p>secas. Se cada uma das máquinas consegue operar no máximo 10 vezes ao dia,</p><p>determine qual será o máximo de consumo de água diário:</p><p>Nota: 10.0</p><p>A 6720 litros.</p><p>B 67200 litros.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 4.1, a resposta correta é a alternativa 'B'.</p><p>O cálculo para o consumo será:</p><p>20 x 0,7 = 14 máquinas de 10kg = 140kg</p><p>20 x 0,3 = 6 máquinas de 14kg = 84kg</p><p>Total = 140 + 84 = 224kg é a capacidade máxima de 10 máquinas.</p><p>Se cada máquina operar 10 vezes ao dia, a capacidade será:</p><p>10 x 224 = 2240kg por dia.</p><p>Segundo a tabela temos que para cada 1kg de roupa, são necessários 30 litros de água por dia, assim temos:</p><p>2240 x 30 = 67200 litros por dia.</p><p>C 3360 litros.</p><p>D 33600 litros.</p><p>E 16800 litros.</p><p>Questão 4/10 - Instalações Hidráulicas Prediais</p><p>Grande parte das concessionárias de água recomendam que em instalações</p><p>residenciais com mais de dois pisos acima do nível da rua, é necessário prever sistemas</p><p>elevatórios, ou seja, uma alimentação por meio de bombas</p><p>para suprir o fornecimento</p><p>das residências situadas acima deste nível. Para o bom funcionamento de uma bomba,</p><p>é admissível que ela possa enviar 20% do volume diário em cada hora de</p><p>funcionamento:</p><p>Utilizando o mesmo consumo da residência com o mesmo número de moradores da</p><p>questão anterior, que é, um imóvel na região sul do Brasil, com 10 habitantes, logo:</p><p>TABELA 2 – Consumo de água per capita no Brasil.</p><p>Fonte: Brasil, 2021.</p><p>E Lembrando que os coeficientes k1 e k2 são:</p><p>Conforme o conteúdo abordado na Rota 2, tema 1.2, determine o consumo esperado</p><p>do dia de maior consumo, a vazão de bombeamento e o tempo necessário que a bomba</p><p>irá operar para suprir este consumo:</p><p>Nota: 10.0</p><p>A 0,72m³/dia, 0,15m³/h e 4,8h.</p><p>B 0,52m³/dia, 0,10m³/h e 5,2h.</p><p>C 1,74m³/dia, 0,35m³/h e 4,9h.</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 2, tema 1.2, a resposta correta é a alternativa 'c'.</p><p>Analogamente aos cálculos demonstrados na rota 2, tema 1.2:</p><p>Utilizando os mesmos dados da questão 7, temos que o consumo médio de uma residência na região sul é de 145 L/hab.dia. Como r</p><p>no local, o consumo esperado do dia de maior consumo é de:</p><p>10 x 145 x 1,2 = 1740 L/dia = 1,74m³/dia</p><p>A bomba precisará enviar, por hora, 20% de 1,74m³/dia, logo:</p><p>0,2 x 1,74 = 0,35m³/h.</p><p>Para atingir o consumo esperado de 1,74m³/dia, a bomba precisará operar por:</p><p>1,74 / 0,35 = 4,9h</p><p>D 2,4m³/dia, 0,48m³/h e 5h.</p><p>E 2,17m³/dia, 0,43m³/h e 5h.</p><p>Questão 5/10 - Instalações Hidráulicas Prediais</p><p>Analise os trechos 1, 2 e 3 indicados no projeto hidráulico logo abaixo, representado na</p><p>Figura 1. Refere-se a um banheiro público de um estabelecimento comercial que foi</p><p>projetado visando atender uma utilização provável, pois nem todos os aparelhos</p><p>sanitários serão acionados ao mesmo tempo.</p><p>FIGURA 1 – Banheiro público - Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>As tabelas a seguir apresentam as informações para o dimensionamento das tubulações</p><p>de esgoto:</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>Fonte: ABNT, 1999.</p><p>TABELA 2 – Dimensionamento de ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Com base no projeto da FIGURA 1 e nos dados das TABELAS 1 e 2 acima, analise as</p><p>afirmativas a seguir:</p><p>I. No trecho 1 pode ser adotada uma tubulação com DN = 50mm.</p><p>II. O trecho 2 apresenta UHC = 18.</p><p>III. No trecho 3 há a necessidade de adotar uma tubulação maior que DN=100mm.</p><p>Segundo as afirmativas propostas, assinale a alternativa correta:</p><p>Nota: 10.0</p><p>A Apenas a afirmativa I está correta.</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'a'.</p><p>A afirmativa I está correta, para lavatório de uso geral temos UHC = 2+2+2 = 6. E assim, pela TABELA 2 temos que o diâmetro n</p><p>A afirmativa II é incorreta, o trecho 2 recebe a vazão de três mictórios e mais um chuveiro, portanto apresenta UHC maior que 18, pois os 18 são ape</p><p>dos três mictórios.</p><p>A afirmativa III é incorreta, pois o somatório de UHC de todos os aparelhos instalados, não atinge o valor</p><p>diâmetro nominal pode ser de 100mm.</p><p>B Apenas a afirmativa II está correta.</p><p>C Apenas I e II estão corretas.</p><p>D Apenas I e III estão corretas.</p><p>E As afirmativas I, II e III estão corretas.</p><p>Questão 6/10 - Instalações Hidráulicas Prediais</p><p>Um desconector é um elemento provido de um fecho hídrico cujo funcionamento tem</p><p>por finalidade manter uma camada de água represada em seu interior, e é um dispositivo</p><p>comumente presente em uma instalação hidráulica.</p><p>Porque</p><p>Na ausência deste fecho hídrico, uma instalação hidráulica poderia tornar-se vulnerável</p><p>ao retorno dos efluentes, e tal elemento impede o refluxo de água.</p><p>A respeito das assertivas acima, assinale a opção correta.</p><p>Nota: 10.0</p><p>A As assertivas I e II são proposições excludentes.</p><p>B A assertiva II é uma proposição falsa e a I é verdadeira.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'B'.</p><p>A assertiva I é uma proposição verdadeira, pois a finalidade de um fecho hídrico é criar uma camada de água no interior da tu</p><p>quase sempre presentes em um projeto hidráulico.</p><p>A assertiva II é uma proposição falsa, pois a finalidade de um fecho hídrico é impedir que os gases presentes na tubulação retornem para o interior da</p><p>edificação, e sua presença não impede um eventual refluxo de água.</p><p>C As duas assertivas são verdadeiras e a segunda afirmativa justifica e complementa a primeira.</p><p>D As assertivas I e II são falsas.</p><p>E A assertiva I é uma proposição falsa e a II é verdadeira.</p><p>Questão 7/10 - Instalações Hidráulicas Prediais</p><p>Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações</p><p>e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino</p><p>adequado. Assim, cada aparelho sanitário precisa de uma tubulação específica que</p><p>deve ser dimensionada a partir de um layout definido e conforme as tabelas a seguir.</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>TABELA 2 – Dimensionamento dos ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um</p><p>vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:</p><p>FIGURA 1 – Banheiro residencial -Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada</p><p>na FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as</p><p>verdadeiras e F para as falsas:</p><p>( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.</p><p>( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.</p><p>( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.</p><p>( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.</p><p>Marque a sequência correta:</p><p>Nota: 10.0</p><p>A V, F, V, V</p><p>B V, F, V, F</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'B'.</p><p>A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com diâmetro nominal de 100mm deve ter inclinação</p><p>A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho deve ter no mínimo o mesmo diâm</p><p>descarga do vaso sanitário, que é de 100mm.</p><p>A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a TABELA 2, o somatório até o valor 3 pode te</p><p>40mm.</p><p>A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa uma coluna de ventilação.</p><p>C V, V, V, F</p><p>D F, F, V, F</p><p>E F, V, V, F</p><p>Questão 8/10 - Instalações Hidráulicas Prediais</p><p>O consumo estimado de água potável em uma residência é um dos fatores que</p><p>determinam o dimensionamento de um hidrômetro, conforme pode-se visualizar nos</p><p>dados da Tabela 1.</p><p>TABELA 1 – Dimensionamento de hidrômetros – SANEPAR.</p><p>Fonte: Elaborada por César Augusto Marin com base em SANEPAR, 2019.</p><p>A tabela 2 demonstra a média do consumo de água nas cinco regiões do Brasil.</p><p>TABELA 2 – Consumo de água per capita no Brasil.</p><p>Fonte: Brasil, 2021.</p><p>Considere uma residência situada na região sul do Brasil, onde habitam 10 pessoas.</p><p>Assumindo apenas os dados de consumo demonstrados nas TABELAS 1 e 2, determine</p><p>qual será o tipo de hidrômetro e sua bitola:</p><p>Nota: 10.0</p><p>A Tipo: unijato plana ou inclinada - classe B. Bitola: 3/4”.</p><p>B Tipo: multijato ou volumétrico - classe C. Bitola: 3/4”.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 2, tema 1, a resposta correta é a alternativa 'B'.</p><p>De acordo com os dados fornecidos, temos um imóvel na região sul, portanto segundo a tabela 2, temos a média de consumo que é</p><p>Assim, similarmente aos cálculos demonstrados na rota 2, tema 1, temos:</p><p>Uma residência com 10 pessoas e consumo de 145 L/hab.dia, logo teremos:</p><p>10 x 145 = 1450 L/dia.</p><p>Como queremos o consumo mensal em m³, conforme a coluna 1 da tabela 1, devemos multiplicar por 30 dias o consumo diário dessas 10 pessoas, logo</p><p>teremos: 1450 x 30 = 43500 L/mês = 43,5m³ valor compreendido entre 21-200(m³) (coluna 1, linha 4 da tabela 1).</p><p>C Tipo: multijato de transmissão mecânica - classe C. Bitola: 1”.</p><p>D Tipo: multijato de transmissão mecânica - classe C. Bitola: 1.1/2”.</p><p>Questão 9/10 - Instalações Hidráulicas Prediais</p><p>Após a definição do traçado da tubulação de acordo com a planta baixa e o layout dos</p><p>ambientes, é possível dimensionar os sub-ramais da instalação. Uma das formas de</p><p>dimensionamento pode ser feita a partir das tabelas a seguir:</p><p>TABELA 1 – Diâmetros de conexão com peças hidráulicas.</p><p>Fonte: Creder, 2018.</p><p>TABELA 2 – Método das seções equivalentes.</p><p>Fonte: Creder, 2018.</p><p>Na FIGURA 1 abaixo, está representada, em perspectiva, uma instalação de água fria</p><p>de um banheiro coletivo com três vasos sanitários.</p><p>FIGURA 1</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Com base no projeto da FIGURA 1 e dimensionando esta tubulação a partir do método</p><p>que leva em conta os dados das TABELAS 1 e 2 acima, analise as afirmativas a seguir:</p><p>I. Pode-se adotar DN = 40mm para a tubulação da coluna de água AF 1.</p><p>II. Pela TABELA 1, para os 3 vasos sanitários, temos: ½” + ½” + ½”.</p><p>III. O diâmetro nominal da tubulação deve ser de 2”.</p><p>Segundo as afirmativas propostas, assinale a alternativa correta:</p><p>Nota: 10.0</p><p>A Apenas a afirmativa I está correta.</p><p>B Apenas a afirmativa II está correta.</p><p>C Apenas a afirmativa III está correta.</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 2, tema 3.2, a resposta correta é a alternativa 'c'.</p><p>A afirmativa I está incorreta, de acordo com o método proposto, a coluna AF 1 deve ter no mínimo 50mm para atender 3 válvulas</p><p>Pela tabela 1, banheiro com 3 válvulas de descarga = ¼” + ¼” + ¼”</p><p>Pela tabela 2, banheiro com 3 válvulas de descarga = 10,9 + 10,9 + 10,9 = 32,7</p><p>Logo, o valor de 32,7 corresponde a tubulação de 2” (ou 50mm) de diâmetro.</p><p>A afirmativa II está incorreta, de acordo com o método proposto, encontramos na TABELA 1, que a coluna AF 1 deve atender 3 vá</p><p>= ¼” + ¼” + ¼”, e não 3 bacias acopladas.</p><p>A afirmativa III está correta,</p><p>Pela tabela 1, banheiro com 3 válvulas de descarga = ¼” + ¼” + ¼”</p><p>Pela tabela 2, banheiro com 3 válvulas de descarga = 10,9 + 10,9 + 10,9 = 32,7 = 2”</p><p>D Apenas I e II estão corretas.</p><p>E Apenas I e III estão corretas.</p><p>Questão 10/10 - Instalações Hidráulicas Prediais</p><p>As caixas de inspeção e passagem são elementos muito utilizados nas instalações de</p><p>esgoto. Estas caixas, que podem ser pré-fabricadas em diversos materiais ou</p><p>executadas no próprio local da obra, oferecem praticidade e rapidez na execução de</p><p>vistorias, reparos e desobstrução, além de apresentar outras várias funções.</p><p>Analise as afirmativas que correspondem ao conteúdo abordado nas rotas e marque V</p><p>para as verdadeiras e F para as falsas:</p><p>( ) As dimensões de uma caixa de inspeção podem ser de 1x1x1(m) (CxLxP).</p><p>( ) A distância entre as duas caixas de passagem não deve ser superior a 25m.</p><p>( ) Em uma caixa de inspeção o tubo de entrada não pode estar no mesmo nível do tubo</p><p>de saída.</p><p>( ) Se na entrada de uma caixa de passagem há um tubo de 40mm, o tubo de saída</p><p>também pode ter 40mm.</p><p>Marque a sequência correta:</p><p>Nota: 10.0</p><p>A V, F, F, F</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'A'.</p><p>A primeira afirmativa é verdadeira, de acordo com a NBR 8160 uma caixa de inspeção retangular ou quadrada, deve ter lado interno mínimo de 60cm e</p><p>profundidade máxima de 100cm.</p><p>A segunda afirmativa é falsa, a NBR 8160 não menciona distância mínima entre caixas de passagem, se for uma necessidade do pr</p><p>ser executadas independentemente da proximidade.</p><p>A terceira afirmativa é falsa, em uma caixa de inspeção os tubos de entrada e saída podem ser alocados no mesmo nível.</p><p>A quarta afirmativa é falsa, de acordo com a NBR 8160 o diâmetro mínimo para o tubo de saída em uma caixa de passagem é de 50cm.</p><p>B V, F, V, F</p><p>C V, V, F, F</p><p>D V, V, F, V</p><p>E F, F, V, V</p><p>Questão 1/10 - Instalações Hidráulicas Prediais</p><p>Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações</p><p>e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino</p><p>adequado. Assim, cada aparelho sanitário precisa de uma tubulação específica que</p><p>deve ser dimensionada a partir de um layout definido e conforme as tabelas a seguir.</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>TABELA 2 – Dimensionamento dos ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um</p><p>vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:</p><p>FIGURA 1 – Banheiro residencial -Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada</p><p>na FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as</p><p>verdadeiras e F para as falsas:</p><p>( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.</p><p>( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.</p><p>( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.</p><p>( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.</p><p>Marque a sequência correta:</p><p>Nota: 10.0</p><p>A V, F, V, V</p><p>B V, F, V, F</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'B'.</p><p>A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com diâmetro nominal de 100mm deve ter inclinação</p><p>A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho deve ter no mínimo o mesmo diâm</p><p>descarga do vaso sanitário, que é de 100mm.</p><p>A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a TABELA 2, o somatório até o valor 3 pode te</p><p>40mm.</p><p>A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa uma coluna de ventilação.</p><p>C V, V, V, F</p><p>D F, F, V, F</p><p>E F, V, V, F</p><p>Questão 2/10 - Instalações Hidráulicas Prediais</p><p>Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações</p><p>e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino adequado.</p><p>Assim, cada aparelho sanitário precisa de uma tubulação específica que deve ser</p><p>dimensionada a partir de um layout definido e conforme as tabelas a seguir.</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>TABELA 2 – Dimensionamento dos ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um</p><p>vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:</p><p>FIGURA 1 – Banheiro residencial -Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada na</p><p>FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as</p><p>verdadeiras e F para as falsas:</p><p>( ) O ramal de descarga</p><p>do vaso sanitário pode ter 1% de inclinação.</p><p>( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.</p><p>( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.</p><p>( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.</p><p>Marque a sequência correta:</p><p>Nota: 10.0</p><p>A V, F, V, V</p><p>B V, F, V, F</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'B'.</p><p>A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com diâmetro nominal de 100mm deve ter inclinação</p><p>A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho deve ter no mínimo o mesmo diâm</p><p>descarga do vaso sanitário, que é de 100mm.</p><p>A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a TABELA 2, o somatório até o valor 3 pode te</p><p>40mm.</p><p>A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa uma coluna de ventilação.</p><p>C V, V, V, F</p><p>D F, F, V, F</p><p>E F, V, V, F</p><p>Questão 3/10 - Instalações Hidráulicas Prediais</p><p>O consumo de água em uma edificação pode ser dimensionado de acordo com o</p><p>número de pessoas que a ocupam. Para dimensionar o consumo médio de água em um</p><p>grande restaurante, cujo salão de refeições apresenta uma área de 1400m² é</p><p>necessário, inicialmente, calcular qual é a capacidade máxima de pessoas que o local</p><p>suporta de acordo com a tabela abaixo.</p><p>TABELA – Consumo de água per capita no Brasil.</p><p>Fonte: Brasil,2021.</p><p>O reservatório de água deve conter um volume capaz de atender no mínimo 24h de</p><p>consumo normal no edifício, sendo assim, é possível estimar o volume de água</p><p>necessário para atender um dia de funcionamento do restaurante.</p><p>De acordo com a tabela 2, é possível calcular qual o volume diário para atender a</p><p>demanda do estabelecimento.</p><p>TABELA 2 – Consumo estimado de espaços públicos e comerciais.</p><p>Fonte: Creder, 2018.</p><p>De acordo com as informações sobre o restaurante e os dados das tabelas 1 e 2,</p><p>assinale a alternativa que corresponde, respectivamente, ao número máximo de</p><p>pessoas que o ambiente em questão suporta, e, o volume de água para suprir a</p><p>necessidade do restaurante, supondo que o estabelecimento sirva em média uma</p><p>refeição por cliente, em um dia em que atenda a quantidade de clientes igual ao número</p><p>máximo da ocupação do local:</p><p>Nota: 10.0</p><p>A 1000 pessoas e 25000 litros.</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 4.1 e 4.3, a resposta correta é a alternativa 'A'.</p><p>O cálculo da ocupação é feito de acordo com os dados da tabela, cada local apresenta uma taxa de ocupação, no caso do restaurante em questão, o número</p><p>de pessoas é dado pela divisão da área total do estabelecimento pela área de ocupação de uma pessoa (valor tabelado). Portant</p><p>= 1000 pessoas.</p><p>O cálculo do consumo é feito de acordo com os dados da tabela, cada local apresenta o consumo diário em litros, no caso do re</p><p>consumo é de 25 litros por refeição. Sendo assim, temos que para cada cliente é servida uma refeição e que nesse dia, o número de atendimentos é igual</p><p>ao número máximo da ocupação do local, ou seja, se há 1000 lugares, temos 1000 refeições. Portanto, o cálculo é, 1000 refeiçõ</p><p>refeição, logo, o consumo será de 1000 x 25 = 25000 litros.</p><p>B 100 pessoas e 2500 litros.</p><p>C 10 pessoas e 250 litros.</p><p>D 1 pessoas e 25 litros.</p><p>E 0,1 pessoa e 2,5 litros.</p><p>Questão 4/10 - Instalações Hidráulicas Prediais</p><p>As caixas de inspeção e passagem são elementos muito utilizados nas instalações de</p><p>esgoto. Estas caixas, que podem ser pré-fabricadas em diversos materiais ou</p><p>executadas no próprio local da obra, oferecem praticidade e rapidez na execução de</p><p>vistorias, reparos e desobstrução, além de apresentar outras várias funções.</p><p>Analise as afirmativas que correspondem ao conteúdo abordado nas rotas e marque V</p><p>para as verdadeiras e F para as falsas:</p><p>( ) As dimensões de uma caixa de inspeção podem ser de 1x1x1(m) (CxLxP).</p><p>( ) A distância entre as duas caixas de passagem não deve ser superior a 25m.</p><p>( ) Em uma caixa de inspeção o tubo de entrada não pode estar no mesmo nível do tubo</p><p>de saída.</p><p>( ) Se na entrada de uma caixa de passagem há um tubo de 40mm, o tubo de saída</p><p>também pode ter 40mm.</p><p>Marque a sequência correta:</p><p>Nota: 10.0</p><p>A V, F, F, F</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'A'.</p><p>A primeira afirmativa é verdadeira, de acordo com a NBR 8160 uma caixa de inspeção retangular ou quadrada, deve ter lado inte</p><p>profundidade máxima de 100cm.</p><p>A segunda afirmativa é falsa, a NBR 8160 não menciona distância mínima entre caixas de passagem, se for uma necessidade do pr</p><p>ser executadas independentemente da proximidade.</p><p>A terceira afirmativa é falsa, em uma caixa de inspeção os tubos de entrada e saída podem ser alocados no mesmo nível.</p><p>A quarta afirmativa é falsa, de acordo com a NBR 8160 o diâmetro mínimo para o tubo de saída em uma caixa de passagem é de 50</p><p>B V, F, V, F</p><p>C V, V, F, F</p><p>D V, V, F, V</p><p>E F, F, V, V</p><p>Questão 5/10 - Instalações Hidráulicas Prediais</p><p>O consumo estimado de água potável em uma residência é um dos fatores que</p><p>determinam o dimensionamento de um hidrômetro, conforme pode-se visualizar nos</p><p>dados da Tabela 1.</p><p>TABELA 1 – Dimensionamento de hidrômetros – SANEPAR.</p><p>Fonte: Elaborada por César Augusto Marin com base em SANEPAR, 2019.</p><p>A tabela 2 demonstra a média do consumo de água nas cinco regiões do Brasil.</p><p>TABELA 2 – Consumo de água per capita no Brasil.</p><p>Fonte: Brasil, 2021.</p><p>Considere uma residência situada na região sul do Brasil, onde habitam 10 pessoas.</p><p>Assumindo apenas os dados de consumo demonstrados nas TABELAS 1 e 2, determine</p><p>qual será o tipo de hidrômetro e sua bitola:</p><p>Nota: 10.0</p><p>A Tipo: unijato plana ou inclinada - classe B. Bitola: 3/4”.</p><p>B Tipo: multijato ou volumétrico - classe C. Bitola: 3/4”.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 2, tema 1, a resposta correta é a alternativa 'B'.</p><p>De acordo com os dados fornecidos, temos um imóvel na região sul, portanto segundo a tabela 2, temos a média de consumo que é</p><p>Assim, similarmente aos cálculos demonstrados na rota 2, tema 1, temos:</p><p>Uma residência com 10 pessoas e consumo de 145 L/hab.dia, logo teremos:</p><p>10 x 145 = 1450 L/dia.</p><p>Como queremos o consumo mensal em m³, conforme a coluna 1 da tabela 1, devemos multiplicar por 30 dias o consumo diário dessa</p><p>teremos: 1450 x 30 = 43500 L/mês = 43,5m³ valor compreendido entre 21-200(m³) (coluna 1, linha 4 da tabela 1).</p><p>C Tipo: multijato de transmissão mecânica - classe C. Bitola: 1”.</p><p>D Tipo: multijato de transmissão mecânica - classe C. Bitola: 1.1/2”.</p><p>Questão 6/10 - Instalações Hidráulicas Prediais</p><p>A vazão máxima possível é a vazão instantânea resultante da utilização de todos os</p><p>aparelhos sanitários ao mesmo tempo. O exemplo da figura abaixo representa uma</p><p>distribuição em um lavabo, um banheiro e uma área de serviço, e seus respectivos</p><p>aparelhos sanitários.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>A tabela abaixo apresenta uma lista com alguns aparelhos sanitários e suas</p><p>respectivas informações:</p><p>TABELA – Vazão e pesos das peças sanitárias.</p><p>Fonte: Azevedo Netto, 2018.</p><p>De acordo com os aparelhos sanitários representados na figura e com os dados</p><p>obtidos a partir da tabela, determine qual é o cálculo da vazão do projeto:</p><p>Nota: 10.0</p><p>A 1,1 litros por segundo.</p><p>B 2,3 litros por segundo.</p><p>C 2,65 litros por segundo.</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 5, a resposta correta é a alternativa 'c'.</p><p>Os aparelhos sanitários de acordo</p><p>com a figura são respectivamente, um vaso sanitário com bacia, um lavatório, um lavatório,</p><p>válvula, um chuveiro, um tanque e um lavatório. Para obter a expressão para o cálculo da vazão, usa-se os val</p><p>por segundo. Assim temos a expressão: (0,15 + 0,15) + (0,15 + 1,7 + 0,1) + (0,25 + 0,15). Resultando na vazão de 2,65 litros</p><p>D 4,2 litros por segundo.</p><p>E 34 litros por segundo.</p><p>Questão 7/10 - Instalações Hidráulicas Prediais</p><p>Em uma caixa de gordura deve haver um sistema para que a gordura se acumule em</p><p>seu interior e seja removida posteriormente, para tanto, o tubo de entrada da caixa deve</p><p>estar posicionado um pouco abaixo do nível do tubo de saída.</p><p>Porque</p><p>A altura entre a entrada e a saída deve ser suficiente para reter a gordura, evitando o</p><p>arraste do material acumulado em seu interior.</p><p>A respeito das assertivas acima, assinale a opção correta.</p><p>Nota: 10.0</p><p>A As assertivas I e II são proposições excludentes.</p><p>B A assertiva I é uma proposição falsa e a II é verdadeira.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'B'.</p><p>A assertiva I é uma proposição falsa, pois para que haja um funcionamento correto, a entrada de efluentes na caixa deve estar</p><p>da saída, e com isso, acumule os resíduos em seu interior e permita a passagem da parte líquida. A asse</p><p>entrada e saída permite o acúmulo da gordura.</p><p>C As duas assertivas são verdadeiras e a segunda afirmativa justifica e complementa a primeira.</p><p>D As assertivas I e II são falsas.</p><p>E A assertiva II contraria a ideia expressa na assertiva I.</p><p>Questão 8/10 - Instalações Hidráulicas Prediais</p><p>Analise os trechos 1, 2 e 3 indicados no projeto hidráulico logo abaixo, representado na</p><p>Figura 1. Refere-se a um banheiro público de um estabelecimento comercial que foi</p><p>projetado visando atender uma utilização provável, pois nem todos os aparelhos</p><p>sanitários serão acionados ao mesmo tempo.</p><p>FIGURA 1 – Banheiro público - Tubulação de esgoto.</p><p>Fonte: Liliana Suemi Nakakogue.</p><p>As tabelas a seguir apresentam as informações para o dimensionamento das tubulações</p><p>de esgoto:</p><p>TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro</p><p>nominal mínimo dos ramais de descarga.</p><p>Fonte: ABNT, 1999.</p><p>TABELA 2 – Dimensionamento de ramais de esgoto.</p><p>Fonte: ABNT, 1999.</p><p>Com base no projeto da FIGURA 1 e nos dados das TABELAS 1 e 2 acima, analise as</p><p>afirmativas a seguir:</p><p>I. No trecho 1 pode ser adotada uma tubulação com DN = 50mm.</p><p>II. O trecho 2 apresenta UHC = 18.</p><p>III. No trecho 3 há a necessidade de adotar uma tubulação maior que DN=100mm.</p><p>Segundo as afirmativas propostas, assinale a alternativa correta:</p><p>Nota: 10.0</p><p>A Apenas a afirmativa I está correta.</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 3, tema 3, a resposta correta é a alternativa 'a'.</p><p>A afirmativa I está correta, para lavatório de uso geral temos UHC = 2+2+2 = 6. E assim, pela TABELA 2 temos que o diâmetro n</p><p>A afirmativa II é incorreta, o trecho 2 recebe a vazão de três mictórios e mais um chuveiro, portanto apresenta U</p><p>dos três mictórios.</p><p>A afirmativa III é incorreta, pois o somatório de UHC de todos os aparelhos instalados, não atinge o valor de 160 UHC da TABE</p><p>diâmetro nominal pode ser de 100mm.</p><p>B Apenas a afirmativa II está correta.</p><p>C Apenas I e II estão corretas.</p><p>D Apenas I e III estão corretas.</p><p>E As afirmativas I, II e III estão corretas.</p><p>Questão 9/10 - Instalações Hidráulicas Prediais</p><p>O valor do consumo de água depende naturalmente da destinação ou finalidade do</p><p>prédio cuja necessidade de abastecimento se esta´ procurando determinar. Edifícios</p><p>residenciais, comerciais, industriais, hospitalares, hoteleiros, escolares etc., cada qual</p><p>apresenta condições peculiares que devem ser levadas em consideração no projeto das</p><p>instalações de abastecimento e distribuição de água.</p><p>Macintyre, Archibald Joseph. Instalações hidráulicas: prediais e industriais - Rio de</p><p>Janeiro: LTC, 2017.</p><p>A tabela abaixo indica uma estimativa para os cálculos de consumo diário de acordo</p><p>com os tipos de serviços realizados:</p><p>TABELA 2 – Consumo estimado de espaços públicos e comerciais.</p><p>Fonte: Creder, 2018.</p><p>Uma lavanderia disponibiliza aos clientes 20 máquinas de lavar roupas, 70% delas têm</p><p>capacidade para 10kg de roupas secas e 30% têm capacidade para 14kg de roupas</p><p>secas. Se cada uma das máquinas consegue operar no máximo 10 vezes ao dia,</p><p>determine qual será o máximo de consumo de água diário:</p><p>Nota: 10.0</p><p>A 6720 litros.</p><p>B 67200 litros.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 4.1, a resposta correta é a alternativa 'B'.</p><p>O cálculo para o consumo será:</p><p>20 x 0,7 = 14 máquinas de 10kg = 140kg</p><p>20 x 0,3 = 6 máquinas de 14kg = 84kg</p><p>Total = 140 + 84 = 224kg é a capacidade máxima de 10 máquinas.</p><p>Se cada máquina operar 10 vezes ao dia, a capacidade será:</p><p>10 x 224 = 2240kg por dia.</p><p>Segundo a tabela temos que para cada 1kg de roupa, são necessários 30 litros de água por dia, assim temos:</p><p>2240 x 30 = 67200 litros por dia.</p><p>C 3360 litros.</p><p>D 33600 litros.</p><p>E 16800 litros.</p><p>Questão 10/10 - Instalações Hidráulicas Prediais</p><p>A vazão máxima provável é a vazão instantânea estimada a partir do uso normal dos</p><p>aparelhos sanitários e é dimensionada quando não é previsto o uso simultâneo de todas</p><p>as peças instaladas.</p><p>Em estabelecimentos de grande porte como em shoppings, supermercados, etc, é</p><p>necessário ter banheiros com vários aparelhos sanitários instalados. Porém, devido à</p><p>probabilidade de utilização de todos os aparelhos ao mesmo tempo ser muito baixa, o</p><p>sistema pode ser dimensionado pela aplicação de um fator de utilização, indicado na</p><p>TABELA 1 abaixo.</p><p>TABELA 1 – Probabilidade do uso de vários equipamentos sanitários iguais sob</p><p>condições normais.</p><p>Fonte: Creder, 2018.</p><p>Em um vestiário com 20 duchas, a vazão pode ser obtida através da TABELA 2</p><p>abaixo:</p><p>TABELA 2 - Vazão e pesos das peças sanitárias.</p><p>Fonte: Azevedo Netto, 2018.</p><p>De acordo com as informações fornecidas e com os dados das tabelas citadas, a vazão</p><p>provável adotada para este vestiário, é expressa por:</p><p>Nota: 10.0</p><p>A 0,84 l/s.</p><p>B 0,32 l/s.</p><p>C 0,64 l/s.</p><p>D 1,68 l/s.</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>Gabarito:</p><p>Conforme o conteúdo abordado na Rota 1, tema 5, a resposta correta é a alternativa 'd'.</p><p>Os aparelhos sanitários instalados são 20 duchas, de acordo com a tabela 2, cada ducha tem vazão de 0,2 l/s, portanto 20 duchas têm vazão de 4 l/s.</p><p>Aplicando o fator de utilização da tabela 1, temos que para 20 aparelhos comuns, o percentual de utilização é de 42% = 0,42.</p><p>1,68 l/s.</p><p>E 2 l/s.</p>
