3-APOL 01 – 3ª TENTATIVA- Instalações Hidráulicas Prediais - CLECÍ
Questão 1/10 - Instalações Hidráulicas Prediais

A vazão máxima possível é a vazão instantânea resultante da utilização de todos os aparelhos sanitários ao mesmo tempo. O exemplo da figura abaixo representa uma distribuição em um lavabo, um banheiro e uma área de serviço, e seus respectivos aparelhos sanitários.
Fonte: Liliana Suemi Nakakogue.

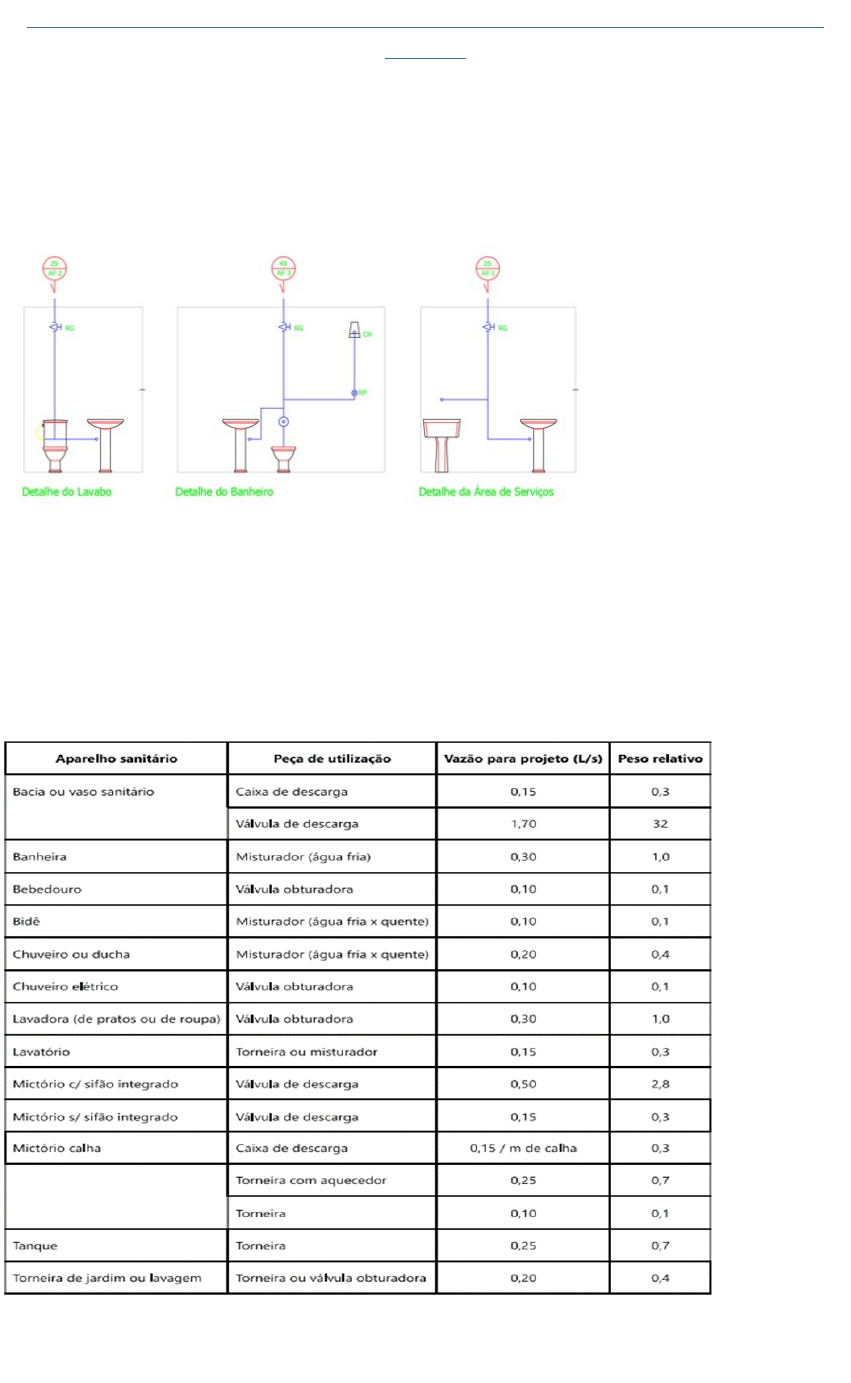

A tabela abaixo apresenta uma lista com alguns aparelhos sanitários e suas respectivas informações:
TABELA – Vazão e pesos das peças sanitárias.
Fonte: Azevedo Netto, 2018.
De acordo com os aparelhos sanitários representados na figura e com os dados obtidos a partir da tabela, determine qual é o cálculo da vazão do projeto:

	C

	2,65 litros por segundo.
Os aparelhos sanitários de acordo com a figura são respectivamente, um vaso sanitário
com bacia, um lavatório, um lavatório, um vaso sanitário com válvula, um chuveiro, um
tanque e um lavatório. Para obter a expressão para o cálculo da vazão, usa-se os valores
 tabelados na coluna da vazão em litros por segundo. Assim temos a expressão:
 (0,15 + 0,15) + (0,15 + 1,7 + 0,1) + (0,25 + 0,15).
Resultando na vazão de 2,65 litros por segundo.
Questão 2/10 - Instalações Hidráulicas Prediais

Grande parte das concessionárias de água recomendam que em instalações residenciais com mais de dois pisos acima do nível da rua, é necessário prever sistemas elevatórios, ou seja, uma alimentação por meio de bombas para suprir o fornecimento das residências situadas acima deste nível. Para o bom funcionamento de uma bomba, é admissível que ela possa enviar 20% do volume diário em cada hora de funcionamento:
Utilizando o mesmo consumo da residência com o mesmo número de moradores da questão anterior, que é, um imóvel na região sul do Brasil, com 10 habitantes, logo:
TABELA 2 – Consumo de água per capita no Brasil.
Fonte: Brasil, 2021.
E Lembrando que os coeficientes k1 e k2 são:
Conforme o conteúdo abordado na Rota 2, tema 1.2, determine o consumo esperado do dia de maior consumo, a vazão de bombeamento e o tempo necessário que a bomba irá operar para suprir este consumo:

	C

	1,74m³/dia, 0,35m³/h e 4,9h.

Analogamente aos cálculos demonstrados na rota 2, tema 1.2:
Utilizando os mesmos dados da questão 7, temos que o consumo médio de uma residência
 na região sul é de 145 L/hab.dia. Como residem 10 pessoas no local, o consumo esperado do
 dia de maior consumo é de:
10 x 145 x 1,2 = 1740 L/dia = 1,74m³/dia
A bomba precisará enviar, por hora, 20% de 1,74m³/dia, logo:
0,2 x 1,74 = 0,35m³/h.
Para atingir o consumo esperado de 1,74m³/dia, a bomba precisará operar por:
1,74 / 0,35 = 4,9h
Questão 3/10 - Instalações Hidráulicas Prediais

O consumo estimado de água potável em uma residência é um dos fatores que determinam o dimensionamento de um hidrômetro, conforme pode-se visualizar nos dados da Tabela 1.
TABELA 1 – Dimensionamento de hidrômetros – SANEPAR.
Fonte: Elaborada por César Augusto Marin com base em SANEPAR, 2019.
A tabela 2 demonstra a média do consumo de água nas cinco regiões do Brasil.

TABELA 2 – Consumo de água per capita no Brasil.
Fonte: Brasil, 2021.
Considere uma residência situada na região sul do Brasil, onde habitam 10 pessoas. Assumindo apenas os dados de consumo demonstrados nas TABELAS 1 e 2, determine qual será o tipo de hidrômetro e sua bitola:

	B

	Tipo: multijato ou volumétrico - classe C. Bitola: 3/4”.

De acordo com os dados fornecidos, temos um imóvel na região sul, portanto segundo a
tabela 2, temos a média de consumo que é de 145 L/hab.dia.
Assim, similarmente aos cálculos demonstrados na rota 2, tema 1, temos:
Uma residência com 10 pessoas e consumo de 145 L/hab.dia, logo teremos:
10 x 145 = 1450 L/dia.
Como queremos o consumo mensal em m³, conforme a coluna 1 da tabela 1, devemos
multiplicar por 30 dias o consumo diário dessas 10 pessoas, logo teremos:
 1450 x 30 = 43500 L/mês = 43,5m³ valor compreendido entre 21-200(m³)
(coluna 1, linha 4 da tabela 1).
Questão 4/10 - Instalações Hidráulicas Prediais

Um desconector é um elemento provido de um fecho hídrico cujo funcionamento tem por finalidade manter uma camada de água represada em seu interior, e é um dispositivo comumente presente em uma instalação hidráulica.
Porque Na ausência deste fecho hídrico, uma instalação hidráulica poderia tornar-se vulnerável ao retorno dos efluentes, e tal elemento impede o refluxo de água.
A respeito das assertivas acima, assinale a opção correta.

	B

	A assertiva II é uma proposição falsa e a I é verdadeira.
 A assertiva I é uma proposição verdadeira, pois a finalidade de um fecho hídrico é criar
uma camada de água no interior da tubulação de esgoto e estão quase sempre presentes em
um projeto hidráulico.
A assertiva II é uma proposição falsa, pois a finalidade de um fecho hídrico é impedir que
os gases presentes na tubulação retornem para o interior da edificação, e sua presença não impede um eventual refluxo de água.
Questão 5/10 - Instalações Hidráulicas Prediais

As caixas de inspeção e passagem são elementos muito utilizados nas instalações de esgoto. Estas caixas, que podem ser pré-fabricadas em diversos materiais ou executadas no próprio local da obra, oferecem praticidade e rapidez na execução de vistorias, reparos e desobstrução, além de apresentar outras várias funções.
Analise as afirmativas que correspondem ao conteúdo abordado nas rotas e marque V para as verdadeiras e F para as falsas:
( ) As dimensões de uma caixa de inspeção podem ser de 1x1x1(m) (CxLxP).
( ) A distância entre as duas caixas de inspeção deve ser superior a 25m.
( ) Em uma caixa de inspeção o tubo de entrada não pode estar no mesmo nível do tubo de saída.
( ) Se na entrada de uma caixa de passagem há um tubo de 40mm, o tubo de saída também pode ter 40mm.

Marque a sequência correta:

	A

	V, F, F, F
Conforme o conteúdo abordado na Rota 3, tema 5, a resposta correta é a alternativa 'A'.
A primeira afirmativa é verdadeira, de acordo com a NBR 8160 uma caixa de inspeção
retangular ou quadrada, deve ter lado interno mínimo de 60cm e profundidade máxima de
100cm.
A segunda afirmativa é falsa, a NBR 8160 menciona distância mínima entre caixas de
 inspeção não deve ser superior a 25 metros.
A terceira afirmativa é falsa, em uma caixa de inspeção os tubos de entrada e saída podem
ser alocados no mesmo nível.
A quarta afirmativa é falsa, de acordo com a NBR 8160 o diâmetro mínimo para o tubo
 de saída em uma caixa de passagem é de 50cm.
Questão 6/10 - Instalações Hidráulicas Prediais

Analise os trechos 1, 2 e 3 indicados no projeto hidráulico logo abaixo, representado na Figura 1. Refere-se a um banheiro público de um estabelecimento comercial que foi projetado visando atender uma utilização provável, pois nem todos os aparelhos sanitários serão acionados ao mesmo tempo.

FIGURA 1 – Banheiro público - Tubulação de esgoto.
Fonte: Liliana Suemi Nakakogue.
As tabelas a seguir apresentam as informações para o dimensionamento das tubulações de esgoto:
TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro nominal mínimo dos ramais de descarga.
Fonte: ABNT, 1999.
TABELA 2 – Dimensionamento de ramais de esgoto.
Fonte: ABNT, 1999.
Com base no projeto da FIGURA 1 e nos dados das TABELAS 1 e 2 acima, analise as afirmativas a seguir:

I. No trecho 1 pode ser adotada uma tubulação com DN = 50mm.
II. O trecho 2 apresenta UHC = 18.
III. No trecho 3 há a necessidade de adotar uma tubulação maior que DN=100mm.
Segundo as afirmativas propostas, assinale a alternativa correta:

	A

	Apenas a afirmativa I está correta.

A afirmativa I está correta, para lavatório de uso geral temos UHC = 2+2+2 = 6. E assim,
pela TABELA 2 temos que o diâmetro nominal é de 50mm.
A afirmativa II é incorreta, o trecho 2 recebe a vazão de três mictórios e mais um chuveiro,
 portanto apresenta UHC maior que 18, pois os 18 são apenas dos três mictórios.
A afirmativa III é incorreta, pois o somatório deUHC de todos os aparelhos instalados,
 não atinge o valor de 160 UHC da TABELA 2, portanto o diâmetro nominal pode ser de
100mm.
Questão 7/10 - Instalações Hidráulicas Prediais

Em uma caixa de gordura deve haver um sistema para que a gordura se acumule em seu interior e seja removida posteriormente, para tanto, o tubo de entrada da caixa deve estar posicionado um pouco abaixo do nível do tubo de saída.
Porque
A altura entre a entrada e a saída deve ser suficiente para reter a gordura, evitando o arraste do material acumulado em seu interior.

A respeito das assertivas acima, assinale a opção correta.

	B

	A assertiva I é uma proposição falsa e a II é verdadeira.
A assertiva I é uma proposição falsa, pois para que haja um funcionamento correto, a entrada
 de efluentes na caixa deve estar posicionada acima do nível da saída, e com isso, acumule os
 resíduos em seu interior e permita a passagem da parte líquida. A assertiva II é verdadeira,
a diferença entre o nível de entrada e saída permite o acúmulo da gordura.
Questão 8/10 - Instalações Hidráulicas Prediais

O consumo de água em uma edificação pode ser dimensionado de acordo com o número de pessoas que a ocupam. Para dimensionar o consumo médio de água em um grande restaurante, cujo salão de refeições apresenta uma área de 1400m² é necessário, inicialmente, calcular qual é a capacidade máxima de pessoas que o local suporta de acordo com a tabela abaixo.
TABELA – Consumo de água per capita no Brasil.
Fonte: Brasil,2021.
O reservatório de água deve conter um volume capaz de atender no mínimo 24h de consumo normal no edifício, sendo assim, é possível estimar o volume de água necessário para atender um dia de funcionamento do restaurante.
De acordo com a tabela 2, é possível calcular qual o volume diário para atender a demanda do estabelecimento.
TABELA 2 – Consumo estimado de espaços públicos e comerciais.
Fonte: Creder, 2018.
De acordo com as informações sobre o restaurante e os dados das tabelas 1 e 2, assinale a alternativa que corresponde, respectivamente, ao número máximo de pessoas que o ambiente em questão suporta, e, o volume de água para suprir a necessidade do restaurante, supondo que o estabelecimento sirva em média uma refeição por cliente, em um dia em que atenda a quantidade de clientes igual ao número máximo da ocupação do local:

	A

	1000 pessoas e 25000 litros.
O cálculo da ocupação é feito de acordo com os dados da tabela, cada local apresenta uma
 taxa de ocupação, no caso do restaurante em questão, o número de pessoas é dado pela
divisão da área total do estabelecimento pela área de ocupação de uma pessoa (valor tabelado). Portanto, a ocupação é de 1400/1,4 = 1000 pessoas.
O cálculo do consumo é feito de acordo com os dados da tabela, cada local apresenta o
consumo diário em litros, no caso do restaurante em questão, o consumo é de 25 litros
por refeição. Sendo assim, temos que para cada cliente é servida uma refeição e que nesse dia,
o número de atendimentos é igual ao número máximo da ocupação do local, ou seja, se há
1000 lugares, temos 1000 refeições. Portanto, o cálculo é, 1000 refeições vezes 25 litros por
 refeição, logo, o consumo será de 1000 x 25 = 25000 litros.
Questão 9/10 - Instalações Hidráulicas Prediais

Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino adequado. Assim, cada aparelho sanitário precisa de uma tubulação específica que deve ser dimensionada a partir de um layout definido e conforme as tabelas a seguir.

TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro nominal mínimo dos ramais de descarga.
TABELA 2 – Dimensionamento dos ramais de esgoto.
Fonte: ABNT, 1999.
Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:

FIGURA 1 – Banheiro residencial -Tubulação de esgoto.
Fonte: Liliana Suemi Nakakogue.
Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada na FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as verdadeiras e F para as falsas:

( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.
( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.
( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.
( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.
Marque a sequência correta:

	B

	V, F, V, F

A primeira afirmativa é verdadeira, segundo a NBR 8160, o ramal de descarga com
 diâmetro nominal de 100mm deve ter inclinação mínima de 1%.
A segunda afirmativa é falsa, apesar de o ramal de esgoto possuir UHC=9, este trecho
deve ter no mínimo o mesmo diâmetro nominal do ramal de descarga do vaso sanitário,
 que é de 100mm.
A terceira afirmativa é verdadeira, o trecho apresenta UHC= 2 +1 = 3, e segundo a
TABELA 2, o somatório até o valor 3 pode ter diâmetro nominal de 40mm.
A quarta afirmativa é falsa, pois no canto superior direito existe um shaft por onde passa
uma coluna de ventilação.
Questão 10/10 - Instalações Hidráulicas Prediais

O valor do consumo de água depende naturalmente da destinação ou finalidade do prédio cuja necessidade de abastecimento se esta´ procurando determinar. Edifícios residenciais, comerciais, industriais, hospitalares, hoteleiros, escolares etc., cada qual apresenta condições peculiares que devem ser levadas em consideração no projeto das instalações de abastecimento e distribuição de água.
Macintyre, Archibald Joseph. Instalações hidráulicas: prediais e industriais - Rio de Janeiro: LTC, 2017.
A tabela abaixo indica uma estimativa para os cálculos de consumo diário de acordo com os tipos de serviços realizados:
TABELA 2 – Consumo estimado de espaços públicos e comerciais.
Fonte: Creder, 2018.
Uma lavanderia disponibiliza aos clientes 20 máquinas de lavar roupas, 70% delas têm capacidade para 10kg de roupas secas e 30% têm capacidade para 14kg de roupas secas. Se cada uma das máquinas consegue operar no máximo 10 vezes ao dia, determine qual será o máximo de consumo de água diário:

	B

	67200 litros.
20 x 0,7 = 14 máquinas de 10kg = 140kg
20 x 0,3 = 6 máquinas de 14kg = 84kg
Total = 140 + 84 = 224kg é a capacidade máxima de 10 máquinas.
Se cada máquina operar 10 vezes ao dia, a capacidade será:
10 x 224 = 2240kg por dia.
Segundo a tabela temos que para cada 1kg de roupa, são necessários 30 litros de água por dia, assim temos:
2240 x 30 = 67200 litros por dia.
