Fundamentos de Hidrostática e Calorimetria – Profa. Marcela Santos Página 1

Lista de Exercícios 3
Aplicação do Princípio de Stevin e Princípio de Arquimedes e de
Pascal

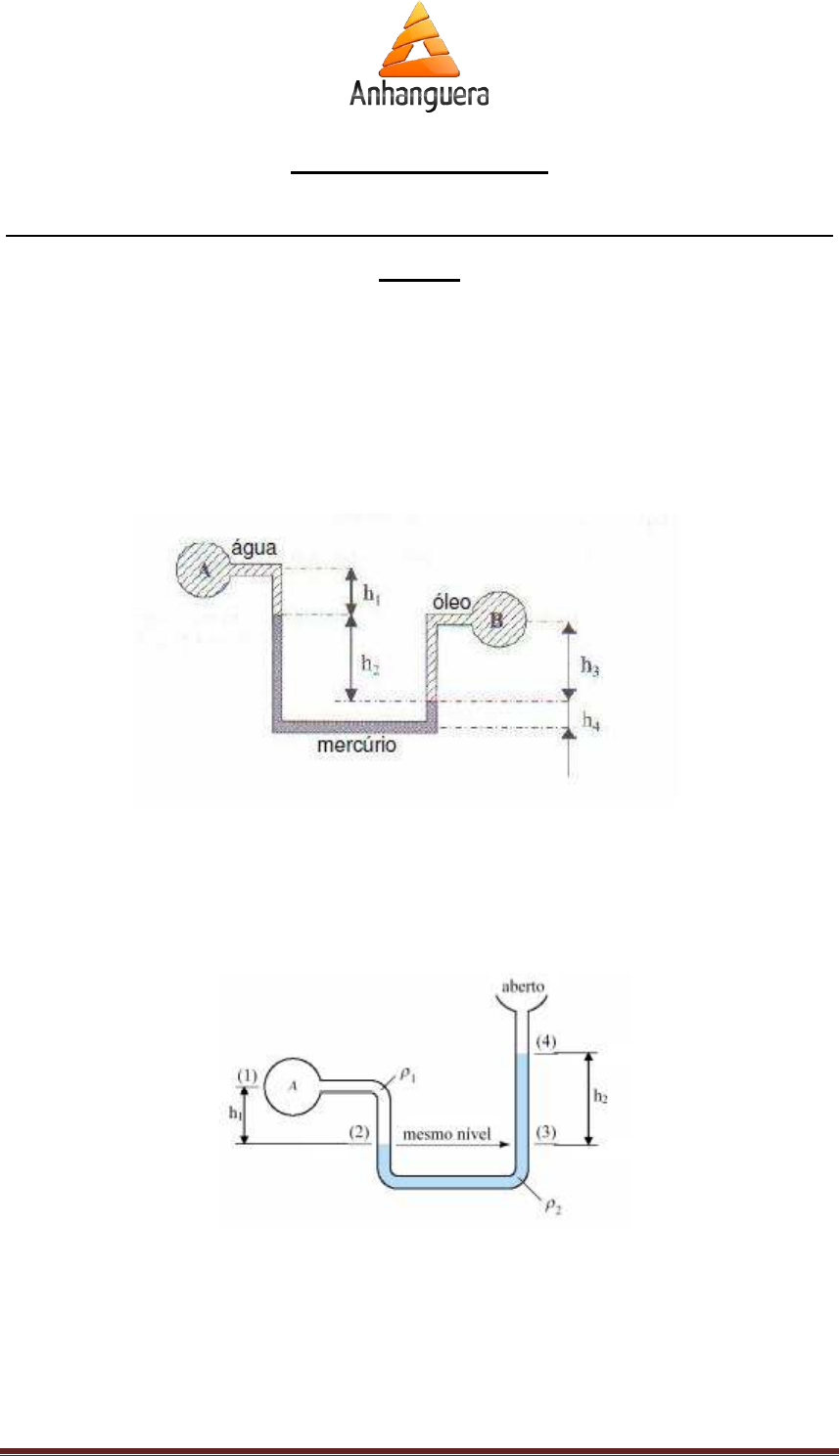

1. No manômetro diferencial mostrado na figura, o fluido A é água, B é óleo e o fluido
manométrico é mercúrio. Sendo h1 = 25cm, h2 = 100cm, h3 = 80cm e h4 = 10cm,
determine qual é a diferença de pressão entre os pontos A e B.
Dados: γH20 = 10000N/m³, γHg = 36 N/m³, γóleo = 8000N/m³




2. Determine a pressão do ponto A em função das várias alturas das colunas presentes
na figura, assim como das propriedades dos fluidos.










Fundamentos de Hidrostática e Calorimetria – Profa. Marcela Santos Página 2

3. O manômetro em U mostrado na figura contém óleo, mercúrio e água. Utilizando os
valores indicados, determine a diferença de pressões entre os pontos A e B.
Dados: γH20 = 10000N/m³, γHg = 36 N/m³, γóleo = 8000N/m³




4. Na figura abaixo, o tubo A contém óleo com massa especifica relativa igual a 0,80 e
o tubo B, água. Calcular as pressões em A e em B.
Dados: massa específica da água igual a 1000kg/m³ e massa específica do mercúrio
igual a 13600kg/m³. Cotas expressas em m.





Fundamentos de Hidrostática e Calorimetria – Profa. Marcela Santos Página 3

5. A figura abaixo apresenta esquematicamente um manômetro diferencial. Pede-se a
diferença de pressões entre os pontos A e B em Pascal, conhecendo-se os seguintes
dados de peso específico relativo e alturas:
Peso específico relativo: γr1 = γr5 = 1; γr2 = 13,6; γr3 = 0,8; γr4 = 1,2.
Alturas: z1 = 1,0 m; z2 = 2,0 m; z3 = 2,5 m; z4 = 5,0 m; z5 = 6,0 m.



6. Um corpo com volume de 2,0m³ e massa 3000kg encontra-se totalmente imerso na
água, cuja massa específica é dH2O = 1000kg/m³. Determine a força de empuxo sobre o
corpo.


7. Em um recipiente há um líquido de densidade 2,56g/cm³. Dentro do líquido
encontra-se um corpo de volume 1000cm³, que está totalmente imerso. Qual o
empuxo sofrido por este corpo? Dado g=10m/s²



8. Um corpo esférico flutuando em um líquido de densidade 0,80 g/cm com 4/5 de seu
volume submerso. Qual é a densidade do corpo?





Fundamentos de Hidrostática e Calorimetria – Profa. Marcela Santos Página 4

9. O esquema a seguir apresenta uma prensa hidráulica composta de dois
reservatórios cilíndricos de raios R1 e R2. Os êmbolos desta prensa são extremamente
leves e podem mover-se praticamente sem atrito e perfeitamente ajustados a seus
respectivos cilindros. O fluido que enche os reservatórios da prensa é de baixa
densidade e pode ser considerado incompressível. Quando em equilíbrio, a força F2
suportada pelo êmbolo maior é de 100 vezes superior à força F1 suportada pelo
menor. Determine a razão entre os raios R2 e R1.





10. Na prensa hidráulica mostrada na figura, os diâmetros dos tubos 1 e 2 são,
respectivamente, 4cm e 20cm. Sendo o peso do carro igual a 10000N, determine a
força que deve ser aplicada no tubo 1 para equilibrar o carro.
