Técnico em Eletromecânica


Técnico em Eletromecânica


Técnico em Eletromecânica


UNIDADE CURRICULAR – MONTAGEM DE SISTEMAS DE CONTROLE E ACIONAMENTOS ELETROMECÂNICOS
SITUAÇÃO DE APRENDIZAGEM 2 – MÉTODO INTUITIVO
ATIVIDADE 2

Nome do aluno: Lucas Giovani da Silva


Introdução ao exercício: chamamos de Método Intuitivo aquele no qual elabora-se circuitos pneumáticos ou eletropneumáticos utilizando-se apenas do próprio raciocínio.
O método intuitivo tem as seguintes características:
· A elaboração do diagrama é feita na base de tentativa e erro;
· Pode haver mais de uma solução para o mesmo problema; -Sequência de movimentos simétricas proporcionam menores dificuldades para a elaboração através do método intuitivo;
· Como toda tarefa que exige raciocínio lógico priorize concentrarse e focar no exercício;
· Para elaborar os diagramas basta “começar”.

1- Uma máquina “embaladora” deve fechar os pacotes executando a seguinte sequência A+ B+ C+ A- B- C-. Os três atuadores devem ter amortecimento regulável e possibilidade de regulagem de velocidade de avanço e retorno.
O exercício consiste em:

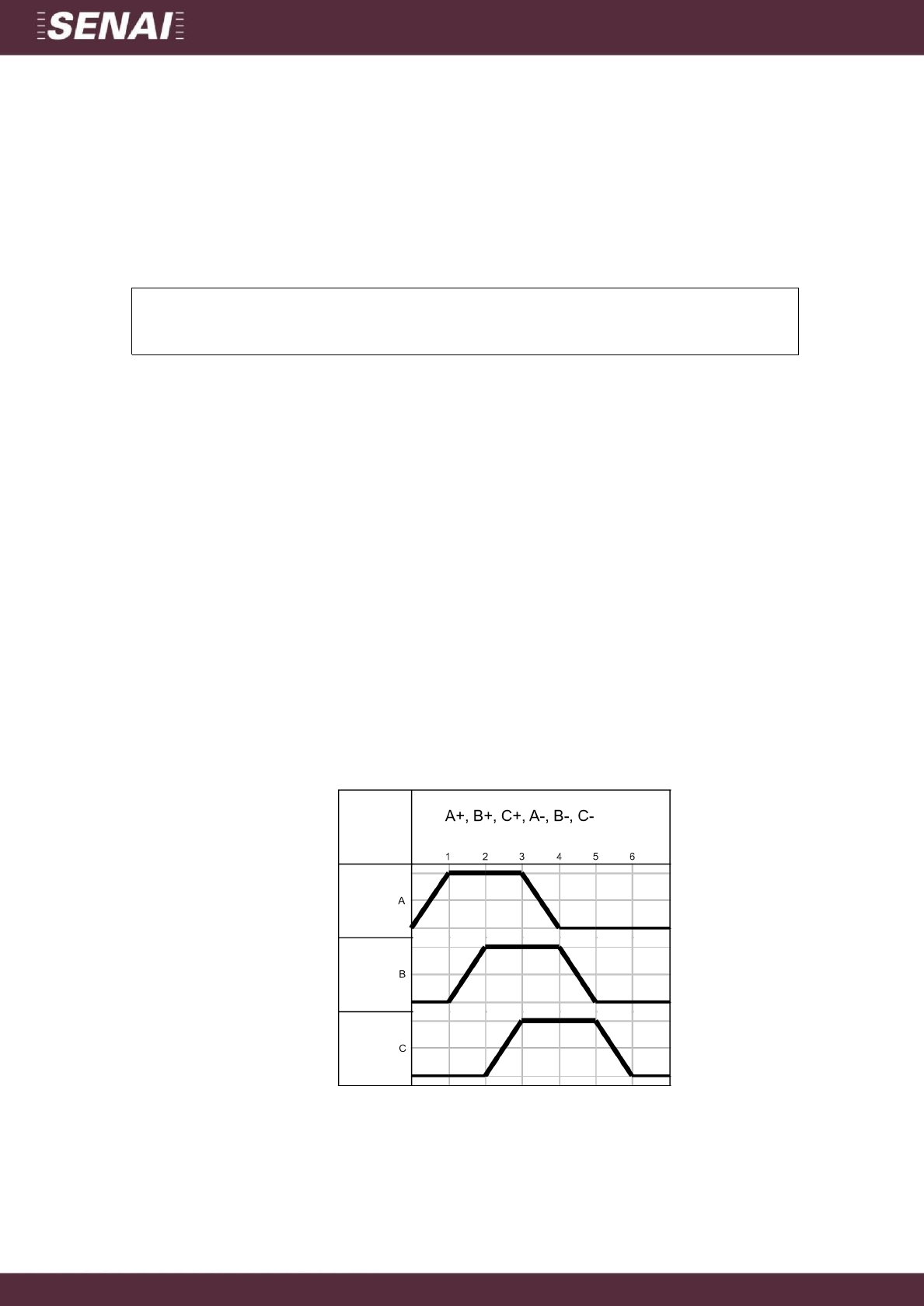

A- Faça o diagrama-trajeto passo;


B- Fazer os diagramas eletropneumáticos considerando o método intuitivo; Obs.: O diagrama eletropneumático (B) deve ser elaborado à mão numa folha com a assinatura do aluno. Deve ser escaneado ou fotografado e anexado a este relatório, que deverá ser postado no formato .pdf



C- Fazer uma lista de simbologia literal (letras e números) e função de elementos de entrada (Input) como sensores e botões;

	Simbologia
	Função
	Descrição
	S0
	Interrompe o circuito
	Botão NF de emergencia
	S1
	Inicia o circuito
	Botão NA
	S2
	Indica quando ʺAʺ esta avançado e da o comando para o avanço de ʺBʺ
	Fim de curso NA
	S3
	Indica quando ʺBʺ esta avançado e da o comando para o avanço de ʺCʺ
	Fim de curso NA
	S4
	Indica quando ʺCʺ esta avançado e da o comando para o recuo de ʺAʺ
	Fim de curso NA
	S5
	Indica quando ʺAʺ esta recuado e da o comando para o recuo de ʺBʺ
	Fim de curso NA
	S6
	Indica quando ʺBʺ esta recuado e da o comando para o recuo de ʺCʺ
	Fim de curso NA
	S7
	Indica quando ʺCʺ esta recuado e desliga o sistema
	Fim de curso NF

D- Faça um descritivo de funcionamento passo a passo do circuito elaborado.



O botão S1 ao ser acionado permite a passagem de energia ate a contatora K1 que quando acionada da o comando para seus contatos NA fecharem assim selando a ligação e permite a passagem ate a solenoide Y1 fazendo assim que o atuador 1 avance;
Quando o atuador 1 avançar ate o final ele acionara o fim de curso S2, que ao acionar permite a passagem da energia ate a contatora K2, assim abrindo seu contato NF que ao se abrir corta a passagem da energia ate a contatora K1; e também com acionamento da contatora os contatos NA de k2 ira selar ligação de S2 e também permitira a passagem para a solenoide Y3 que dará o comando para o avanço do atuador 2;
Quando o atuador 2 avançar ate o final ele acionara o fim de curso S3, que ao ser acionado permite a passagem para a contatora K3, que quando acionada seu contato NF se abre e interrompe a passagem para contatora K2, e seus contatos NA quando acionado sela a ligação de S3 e também ira permitir a passagem para solenoide Y5, assim fazendo com que o atuador 3 avance;
Quando o atuador 3 avançar ate o final ele acionara o fim de curso S4, que quando acionado a energia passara por ele ate a contatora K4, que abrira seus contatos NF interrompendo a passagem de energia para a contatoras K2 e K3, e seus contatos NA se fechara selando a ligação de S4 e permitindo a passagem de energia ate a solenoide Y2, que ao ser acionada dará o comando para o recuo do atuador 1
Quando o atuador 1 recuar ate o final ele acionara o fim de curso S5, que quando acionado a energia passara por ele ate a contatora K5, que abrira seu contato NF interrompendo a passagem de energia para a contatora K4, e seus contatos NA se fechara selando a ligação de S5 e permitindo a passagem de energia ate a solenoide Y4, que ao ser acionada dará o comando para o recuo do atuador 2
Quando o atuador 2 recuar ate o final ele acionara o fim de curso S6, que quando acionado a energia passara por ele ate a contatora K6, que quando acionada os contatos NA se fechara selando a ligação de S6 e permitira a passagem de energia ate a solenoide Y6, que ao ser acionada dará o comando para o recuo do atuador 3
Quando o atuador 3 avançar ate o final ele acionara o fim de curso S7, que que ao ser acionado abrira seu contato assim interrompendo a passagem da energia fazendo com que o circuito reinicie ou desligue
