QUESTÃO 1
Correto Atingiu 1,00 de 1,00
Marcar questão

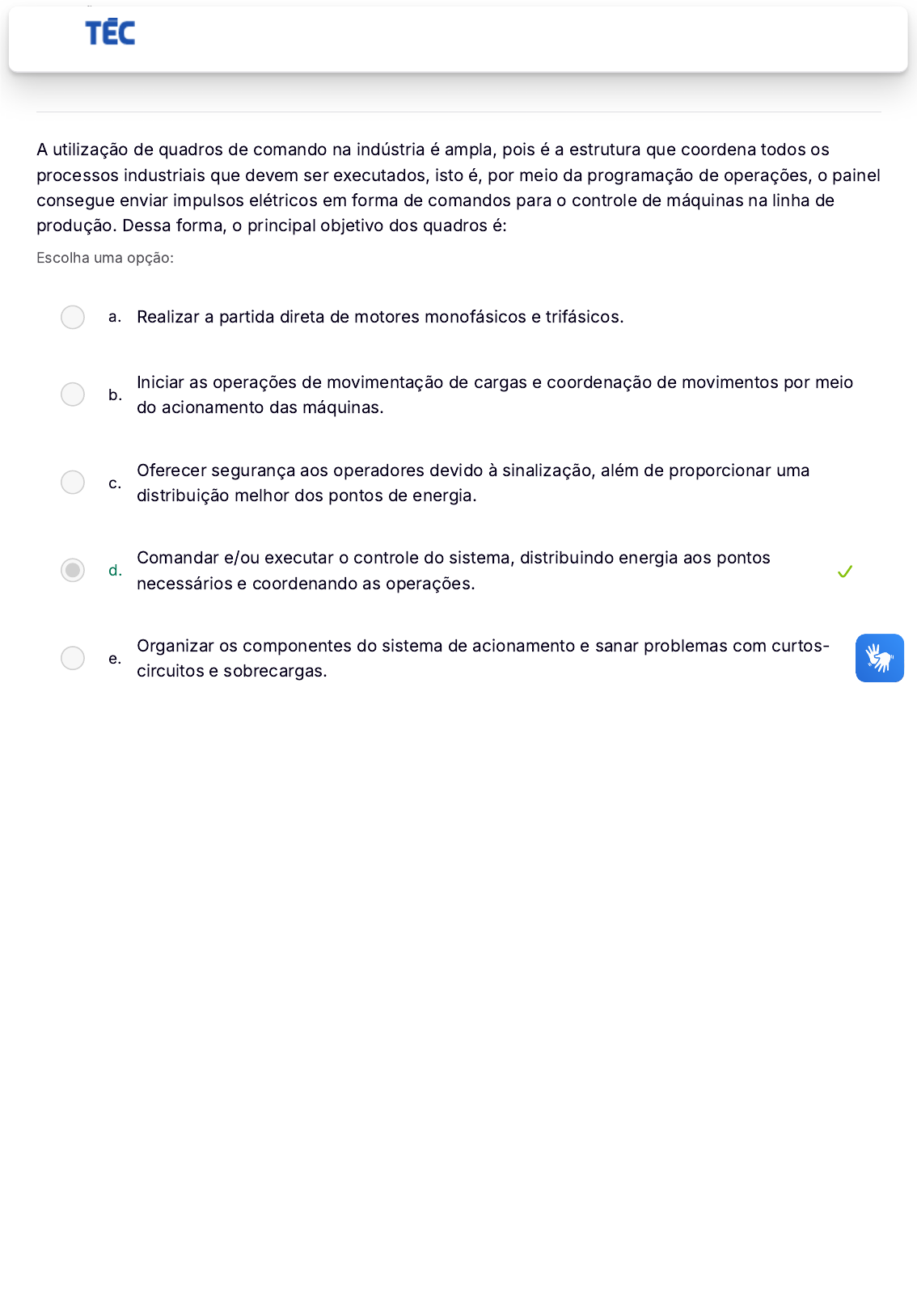

A utilização de quadros de comando na indústria é ampla, pois é a estrutura que coordena todos os
processos industriais que devem ser executados, isto é, por meio da programação de operações, o painel
consegue enviar impulsos elétricos em forma de comandos para o controle de máquinas na linha de
produção. Dessa forma, o principal objetivo dos quadros é:
Escolha uma opção:
a. Realizar a partida direta de motores monofásicos e trifásicos.
b.
Iniciar as operações de movimentação de cargas e coordenação de movimentos por meio
do acionamento das máquinas.
c.
Oferecer segurança aos operadores devido à sinalização, além de proporcionar uma
distribuição melhor dos pontos de energia.
d.
Comandar e/ou executar o controle do sistema, distribuindo energia aos pontos
necessários e coordenando as operações.
e.
Organizar os componentes do sistema de acionamento e sanar problemas com curtos-
circuitos e sobrecargas.
https://virtual.politecnicabr.com.br/
QUESTÃO 2
Correto Atingiu 1,00 de 1,00
Marcar questão
Considere as afirmativas a seguir com relação às características dos quadros de comandos.
I � Podemos afirmar que os componentes de um painel elétrico é que controlam cada equipamento
instalado e ligado ao painel de comando.
II � Diversas combinações de dispositivos e sequenciamentos são possíveis em um painel de comando
porque nos setores industriais são executados muitos processos diferentes, devido a isso, o projeto de
cada painel de comando é único e de acordo com as necessidades da organização.
III � Ao projetar um painel de comando, não há a necessidade de se iniciar pela avaliação do processo da
máquina, pois ele já vem com as configurações prontas de fábrica.
Está correto  o que se afirmar em:
Escolha uma opção:
a. II, apenas.
b. III, apenas.
c. I e III, apenas.
d. II e III, apenas.
e. I e II, apenas.
https://virtual.politecnicabr.com.br/
QUESTÃO 3
Incorreto Atingiu 0,00 de 1,00
Marcar questão
Ao ser observada a necessidade de uma redução na corrente de partida usada para ligar um MIT, a
chave de partida em estrela-triângulo pode ser a solução. Com pico de corrente inicial, o sistema pode
sofrer consequências prejudiciais. Dentre os possíveis prejuízos que o pico de corrente pode
proporcionar estão:
Escolha uma opção:
a.
Constantes manutenções nos motores, dificuldade de operar com carga máxima e lentidão
na execução de tarefas.
b. Altos custos para reparo, quedas de tensão e necessidade de reposição de equipamentos.
c.
Queima dos fusíveis usados para proteção, riscos para o operador e, ainda, restrições
da rede elétrica.
d.
Queda no sistema de alimentação da rede devido à alta tensão, falhas de operação no
painel de controle e dificuldade de operação.
e.
Aumentos de custos em instalação, frequentes quedas de tensão elevada no sistema de
alimentação da rede e restrições da concessionária de energia elétrica.
https://virtual.politecnicabr.com.br/
QUESTÃO 4
Incorreto Atingiu 0,00 de 1,00
Marcar questão
Considere as afirmativas a seguir a respeito de chaves compensadoras.
I. A partida compensada em motores elétricos é semelhante à partida estrela-triângulo, em que se reduz
a corrente de partida para que se possa evitar o pico de corrente.
II. O autotransformador que é adotado nesse tipo de partida é um aparelho composto por um
enrolamento eletricamente contínuo, com um ou mais pontos de tomada �TAP) em um núcleo magnético.
III. A chave compensadora possibilita a redução da corrente de partida, mas não deve haver carga (a
vazio), pois ao reduzir a tensão não há conjugado suficiente para dar a partida e ter aceleração.
Assinale a resposta correta:
Escolha uma opção:
a. Apenas a afirmativa II está correta.
b. Apenas a afirmativa I está correta.
c. Apenas as afirmativas II e III estão corretas.
d. Apenas as afirmativas I e II estão corretas.
e. Apenas as afirmativas I e III estão corretas.
https://virtual.politecnicabr.com.br/
QUESTÃO 5
Correto Atingiu 1,00 de 1,00
Marcar questão
A partida compensada em motores elétricos é semelhante à partida estrela-triângulo, em que se reduz a
corrente de partida para que se possa evitar o pico de corrente. Uma das vantagens na adoção da chave
compensadora em relação à estrela-triângulo é:
Escolha uma opção:
a.
A chave compensadora consegue estabelecer um padrão de funcionamento superior à
chave estrela-triângulo, pois ela aciona um sistema de proteção da tensão que alimenta o
circuito elétrico.
b.
A chave compensadora consegue proporcionar ao motor que ele tenha conjugado
suficiente para dar a partida e ter aceleração, assim sua partida pode ser sob carga.
c.
Na chave de partida compensadora há uma compensação do motor por meio de adoção de
um autodisjuntor que consegue reduzir a tensão da rede e otimizar a utilização de energia
no circuito.
d.
Na chave compensadora, o operador consegue determinar quanto vai ser a tensão da rede
no momento partida, isso resguarda o sistema de sobrecargas.
e.
A chave estrela-triângulo possui muitos componentes, o que dificulta sua montagem,
diferentemente da chave de partida compensadora, que é de fácil montagem e instalação.
https://virtual.politecnicabr.com.br/
QUESTÃO 6
Correto Atingiu 1,00 de 1,00
Marcar questão
No acionamento da chave direta, o relé térmico funciona no instante em que ocorre o aquecimento, suas
lâminas bimetálicas de coeficientes de temperatura diferentes se aquecem, o que acarreta uma
deformação das lâminas, fazendo com que ativem o relé. Sendo assim, após seus estudos, nessa
ativação o relé térmico consegue:
Escolha uma opção:
a.
Secciona a energia destinada ao circuito, ocasionando uma perda de potência e
consequentemente o desligamento do motor.
b.
Acelerar a rotação do motor e na sequência desenergizar o circuito, desse modo, o sistema
é preservado e se consegue estabelecer uma segurança a curto-circuito.
c.
Manter o funcionamento adequado do motor, possibilitando uma manutenção da energia no
circuito interno.
d.
Travar o motor impedindo que ele seja ligado novamente, assim, o motor somente
poderá ser ligado ao ocorrer uma ação manual de rearme.
e.
Interromper o funcionamento do estator impedindo sua rotação e, desse modo, o motor
passa a funcionar com energia acumulada.
https://virtual.politecnicabr.com.br/
QUESTÃO 7
Correto Atingiu 1,00 de 1,00
Marcar questão
Os quadros de comandos são fundamentais para coordenar as manobras de máquinas e equipamentos
na indústria, além de possibilitar os acionamentos, eles conseguem oferecer segurança ao operador e
proteção ao motor que está sendo por ele ativado. Diante dos estudos até agora, sobre os quadros de
comando, assinale a alternativa correta.
Escolha uma opção:
a.
Nos quadros de comando, é comum que o acionamento dos motores seja feito
remotamente, desse modo é possível instalar um quadro de controle bem distante e com
acionamento sem fio.
b.
Os quadros de comando são adotados nas indústrias para coordenação de máquinas e
equipamentos, uma das vantagens da adoção desses sistemas é a possibilidade de
operação sem alimentação de energia.
c.
Em um quadro de comando é frequente curtos no sistema devido à sobrecarga, para isso,
há instalação de componentes que protegem, como sinaleiros e alarmes.
d.
Um quadro de comando tem diversos componentes, mas os principais são o rotor e o
estator. Seu acionamento se dá por meio de botoeiras ON/OFF.
e.
O quadro de comando é composto por uma caixa ou estrutura que distribui todos os
disjuntores, interruptores, temporizadores, relés, CLPs e equipamentos usados para
controlar determinado sistema elétrico.
https://virtual.politecnicabr.com.br/
QUESTÃO 8
Correto Atingiu 1,00 de 1,00
Marcar questão
Em paralelo à botoeira liga, encontra-se instalado o chamado ___________________, que é responsável pela
manutenção do motor ligado mesmo após o operador retirar o dedo da botoeira. Em qualquer instante
que seja necessário, o motor pode ser desligado,basta pressionar a botoeira desliga e essa ação vai
resultar no _______________ dos contatos principais. Complete as lacunas e depois encontre a alternativa
correta que corresponde a essas características:
Escolha uma opção:
a. Fusível; travamento.
b. Travamento; livramento.
c. Contato direto; encerramento.
d. Contato de selo; seccionamento.
e. Relé térmico; encerramento.
https://virtual.politecnicabr.com.br/
QUESTÃO 9
Correto Atingiu 1,00 de 1,00
Marcar questão
A montagem de um quadro de comando é extensa e deve ser avaliada com base nos diagramas de força
e de comando para sua correta instalação e organização. Diante dos estudos até agora, de modo geral,
quais os principais problemas que podemos identificar ao observar um quadro de comando?
Escolha uma opção:
a.
Alinhamento excessivo dos disjuntores e de seus polos, demora do tempo de manutenção,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
b.
Desalinhamento dos disjuntores e de seus polos, demora no tempo de manutenção,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
c.
Desalinhamento dos disjuntores, demora no tempo de manutenção, troca de relé e
substituição de disjuntores gerais com tamanhos diferentes.
d.
Desalinhamento dos fusíveis e de seus polos, demora do tempo de manutenção,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
e.
Falta de organização no quadro, demora do tempo de manutenção e de ligação do motor,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
https://virtual.politecnicabr.com.br/
Terminar revisão
NOSSAS REDES SOCIAIS
   
QUESTÃO 10
Incorreto Atingiu 0,00 de 1,00
Marcar questão
Analise as afirmativas a seguir sobre os componentes de uma chave de partida direta, colocando V
quando a afirmativa for verdadeira, e F quando a afirmativa for falsa.
(  ) Os botões de pulso são os dispositivos por onde se faz o acionamento ou o desligamento do sistema.
(  ) Ao ser acionado, o botão retorna para a posição inicial (não permanecendo na posição “apertado”)
por meio de um sistema de mola, mas mantém o funcionamento do sistema até ser desligado.
(   ) Para que o motor possa ser ligado, o acionamento será feito pela ativação do botão ON, que
geralmente é na cor amarela e que se trata de um contato NF.
(    ) Para desligar o motor deverá ser feita a ativação do botão desliga, composto por um contato NF.
Assinale a alternativa correta:
Escolha uma opção:
a. V � V � F � V.
b. V � F � F � V.
c. V � F � F � V.
d. V � F � V � F.
e. F � V � V � V.
