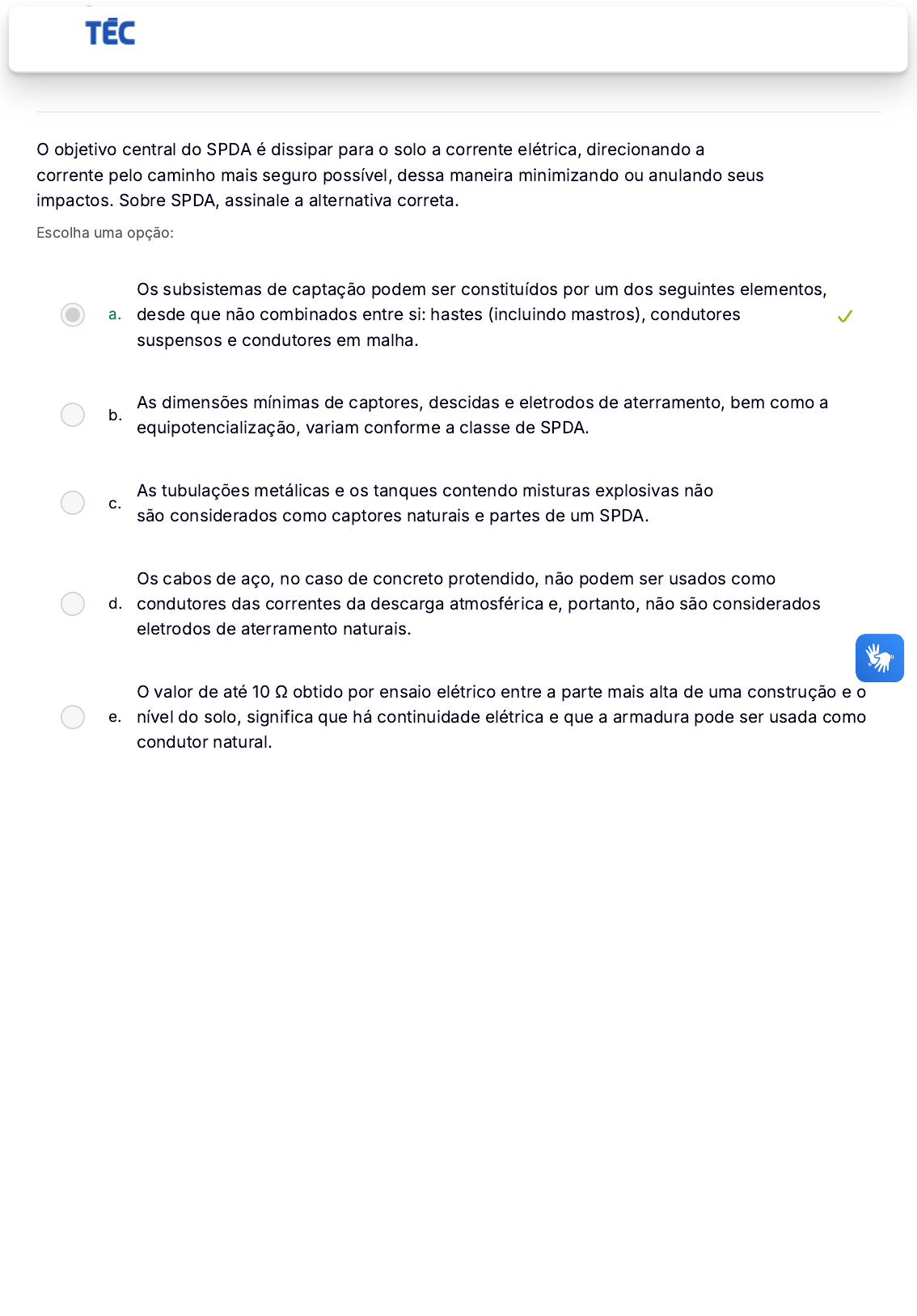

QUESTÃO 1
Correto Atingiu 0,83 de 0,83
Marcar questão
O objetivo central do SPDA é dissipar para o solo a corrente elétrica, direcionando a
corrente pelo caminho mais seguro possível, dessa maneira minimizando ou anulando seus
impactos. Sobre SPDA, assinale a alternativa correta.
Escolha uma opção:
a.
Os subsistemas de captação podem ser constituídos por um dos seguintes elementos,
desde que não combinados entre si: hastes (incluindo mastros), condutores
suspensos e condutores em malha.
b.
As dimensões mínimas de captores, descidas e eletrodos de aterramento, bem como a
equipotencialização, variam conforme a classe de SPDA.
c.
As tubulações metálicas e os tanques contendo misturas explosivas não
são considerados como captores naturais e partes de um SPDA.
d.
Os cabos de aço, no caso de concreto protendido, não podem ser usados como
condutores das correntes da descarga atmosférica e, portanto, não são considerados
eletrodos de aterramento naturais.
e.
O valor de até 10 Ω obtido por ensaio elétrico entre a parte mais alta de uma construção e o
nível do solo, significa que há continuidade elétrica e que a armadura pode ser usada como
condutor natural.
https://virtual.politecnicabr.com.br/
QUESTÃO 2
Correto Atingiu 0,83 de 0,83
Marcar questão
A montagem de um quadro de comando é extensa e deve ser avaliada com base nos diagramas de força
e de comando para sua correta instalação e organização. Diante dos estudos até agora, de modo geral,
quais os principais problemas que podemos identificar ao observar um quadro de comando?
Escolha uma opção:
a.
Desalinhamento dos disjuntores e de seus polos, demora no tempo de manutenção,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
b.
Desalinhamento dos fusíveis e de seus polos, demora do tempo de manutenção,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
c.
Desalinhamento dos disjuntores, demora no tempo de manutenção, troca de relé e
substituição de disjuntores gerais com tamanhos diferentes.
d.
Falta de organização no quadro, demora do tempo de manutenção e de ligação do motor,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
e.
Alinhamento excessivo dos disjuntores e de seus polos, demora do tempo de manutenção,
substituição de disjuntores gerais com tamanhos diferentes e altura dos disjuntores.
https://virtual.politecnicabr.com.br/
QUESTÃO 3
Correto Atingiu 0,83 de 0,83
Marcar questão
A coluna numerada a seguir apresenta os tipos de acionamento de máquinas elétricas e, na sequência,
temos a descrição dos principais aspectos de cada um. Ligue as definições com seus respectivos
acionamentos e em seguida assinale a alternativa correta:
�1� Partida direta
�2� Chave estrela-triângulo
�3� Chave compensadora
�4� Soft-starter
�5� Inversor ou conversor de frequência
 Para utilizar essa chave de partida, é fundamental que o motor tenha possibilidade de ligação em
dupla tensão, como 220/380V, 380/660V, 440/760V; a menor tensão coincidindo com a tensão de linha
da rede e, no mínimo, seis terminais.
 É uma chave de partida estática destinada a aceleração, desaceleração e proteção de MIT. Tem como
vantagem a limitação da corrente de partida, evitando, assim, picos de corrente e gerando economia de
energia. Como desvantagens, pode-se citar a possibilidade de geração de interferência eletromagnética
e a sensibilidade a surtos de tensão.
 Dispositivo eletrônico mais completo, capaz de gerar tensão e frequência trifásicas ajustáveis, com a
finalidade de controlar a velocidade de um MIT. Age na partida, frenagem, proteção e variação da
velocidade dos motores. Proporciona economia de energia.
 Neste tipo de acionamento, o motor recebe, nos seus terminais, plena tensão no instante da partida. É
tido como o método mais simples para acionamento de motores elétricos.
 Apesar de apresentar alto custo inicial, este método permite um ajuste simples da corrente, bastando
mudar a tensão fornecida ao motor por meio dos taps ou regulador do autotransformador.
Assinale a alternativa que apresenta a sequência correta:
Escolha uma opção:
a. 2 � 4 � 5 � 1 � 3.
b. 1 � 4 � 5 � 3 � 2.
c. 3 � 5 � 4 � 1 � 2.
d. 5 � 4 � 2 � 1 � 3.
e. 2 � 5 � 4 � 3 � 1.
https://virtual.politecnicabr.com.br/
QUESTÃO 4
Correto Atingiu 0,83 de 0,83
Marcar questão
A chave de partida compensadora geralmente é recomendada para motores que tenham potência
elevada, trabalhando com acionamento de cargas que possuam alto índice de atrito. Diante dos estudos
até agora, são alguns exemplos de equipamentos que utilizam esse sistema:
Escolha uma opção:
a. Esteiras rolantes, empilhadeiras, pontes elevadiças, guindastes e pórticos.
b.
Portões de garagem, elevadores, plataformas elevatórias de automóveis e tornos
mecânicos.
c.
Elevadores automáticos, tornos mecânicos, prensas hidráulicas, esteiras de movimentação
e guinchos.
d.
Grandes ventiladores, laminadores, acionadores de compressores, moinhos, bombas,
britadores e máquinas acionadas por correias.
e.
Plataformas elevatórias de automóveis, portões de garagem, bate estaca, empilhadeiras e
exaustores.
https://virtual.politecnicabr.com.br/
QUESTÃO 5
Correto Atingiu 0,83 de 0,83
Marcar questão
A simbologia elétrica é a representação gráfica e escrita dos componentes na instalação com todos os
seus detalhes na planta do projeto elétrico. Observe a imagem a seguir. Essa figura trata-se de uma
representação simbólica de que tipo de contato?
Escolha uma opção:
a. Contato ND.
b. Contato NF.
c. Contato unidirecional.
d. Potência de contato.
e. Contato NA.
https://virtual.politecnicabr.com.br/
QUESTÃO 6
Incorreto Atingiu 0,00 de 0,84
Marcar questão
A partida compensadora consiste em alimentar as bobinas do motor com tensão reduzida na partida. A
redução da tensão é feita a partir da ligação de um autotransformador em série com as bobinas. A chave
de partida estrela-triângulo oferece uma redução na corrente de partida de até um terço da corrente
nominal. Semelhante a ela, a partida compensada também consegue obter uma redução nessa corrente
de partida. Entretanto, a chave de partida compensadora:
Escolha uma opção:
a. Possui custo superior à chave estrela-triângulo.
b.
Diminui o tamanho dos CCM, devido às menores dimensões em relação à chave estrela-
triângulo.
c. A comutação de derivação gera aumento na corrente.
d. Consegue obter variações de TAPs, adaptando a chave ao sistema de suprimento.
e. Possui custo inferior a chave estrela-triângulo.
https://virtual.politecnicabr.com.br/
QUESTÃO 7
Correto Atingiu 0,84 de 0,84
Marcar questão
Vários tipos de MIT são instalados nos equipamentos e nas máquinas que compõem os parques
industriais. Muitos desses motores são potentes e demandam elevados torques na partida, razão pela
qual não podem ser ligados à rede pública de distribuição. Para contornar esse problema, uma alternativa
é a instalação de dispositivos que reduzam a corrente de partida. Entre tais dispositivos, destacam-se as
chaves automáticas compensadora e estrela-triângulo. Considere as afirmativas a seguir com relação às
características dessas chaves.
I � A chave estrela-triângulo só pode ser aplicada em motores em que os seis bornes estejam acessíveis.
II � A chave estrela-triângulo pode ser usada para a partida de motores já acoplados à carga.
III � A chave compensadora usa um autotransformador para disponibilizar diferentes tensões de saída.
Está correto apenas o que se afirma em:
Escolha uma opção:
a. I e II.
b. II.
c. I.
d. II e
e. I e III
https://virtual.politecnicabr.com.br/
QUESTÃO 8
Correto Atingiu 0,83 de 0,83
Marcar questão
Para motores elétricos, podemos citar três tipos de partida que estão presentes na maioria das empresas:
partida direta, partida suave e estrela-triângulo. A partida de motores elétricos compensada é muito
semelhante à da partida estrela-triângulo, em que se reduz a corrente de partida devido a umaredução
da tensão que é aplicada ao motor. Um dos dispositivos que a partida compensadora adota para realizar
essa redução é:
Escolha uma opção:
a. Compensador.
b. Fusível de acionamento lento.
c. Transformador de potência.
d. Disjuntor motor.
e. Autotransformador.
https://virtual.politecnicabr.com.br/
QUESTÃO 9
Incorreto Atingiu 0,00 de 0,83
Marcar questão
Para facilitar a vida dos profissionais e melhorar a compreensão dos comandos e instalações, utiliza-se
os diagramas com aplicação da simbologia adequada. Sem aplicação da simbologia, seria impossível
desenhar um sistema de comandos elétricos com os desenhos dos equipamentos e das fiações.
Interprete o diagrama a seguir.
Fonte: CESPE/CEBRASPE �2021�.
Escolha uma opção:
a. O dispositivo A pode ser acionado múltiplas vezes para o controle do motor.
b. O circuito elétrico atua como o comando utilizado para a partida de motores.
c. O dispositivo C utiliza as características de dilatação de diferentes metais para funcionar.
d. O dispositivo B é um relé térmico e opera como seccionador.
https://virtual.politecnicabr.com.br/
e. O dispositivo A possui indicação de ligado-desligado com leds.
QUESTÃO 10
Correto Atingiu 0,83 de 0,83
Marcar questão
A ___________________ é uma chave de partida trifásica que tem em sua composição dois contatores que
são acionados individualmente para que consigam realizar a inversão das fases no circuito. Com essa
manobra, se consegue alterar a partida nos sentidos anti-horário e horário.  Em relação às características
descritas acima, a chave de partida mencionada é:
Escolha uma opção:
a. Chave compensadora com retorno.
b. Chave de partida direta com reversão.
c. Chave de partida contrária.
d. Chave de partida direta com troca.
https://virtual.politecnicabr.com.br/
QUESTÃO 11
Correto Atingiu 0,84 de 0,84
Marcar questão
Uma instalação elétrica foi realizada com aterramento TN. O usuário dessa instalação foi
submetido a um choque no chassi do equipamento. Na figura a seguir é apresentada a curva do
disjuntor de proteção do circuito que entrou em contato com o chassi.
Dados: disjuntor de 20 A.
Fonte: FGV �2021�.
Sabendo-se que o valor da corrente de falta no circuito, devido ao contato da fase com o chassi do
equipamento, é de 160 A, o tempo de exposição ao choque do usuário é, em segundos, igual a:
Escolha uma opção:
a. 5.
b. 3.
c. 1.
d. 4.
e. 2.
https://virtual.politecnicabr.com.br/
Terminar revisão
