Fundamentos da Eletricidade II
Aluno (a): ROBSON JULIO FREITAS
Data: 30 / 03 /26
Atividade de Pesquisa 02
NOTA:
INSTRUÇÕES:
· Esta Avaliação de pesquisa contém 10 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· Utilize o espaço delimitado abaixo de cada questão para desenvolver suas respostas.
· Só serão aceitas as respostas que estiverem dentro do espaço delimitado.
· Ao terminar grave o arquivo com o nome Atividade de Pesquisa 01 (nome do aluno).
· Salve o arquivo no formato .pdf e envie o arquivo pelo sistema.
1) Dois enrolamentos do secundário devem ser conectados em série. Um enrolamento tem valores nominais de 11V e 2 A. O outro tem valores nominais de 8 V e 1,5 A.
a) Quais são a tensão e a corrente disponíveis se uma polaridade instantânea + é conectada à outra polaridade instantânea + ?
b) Quais são a tensão e a corrente disponíveis se uma polaridade instantânea + é conectada à outra polaridade instantânea - ?
Espaço para a resposta:
A- TENSÃO – 11 V
CORRENTE – 2 A
B- TENSÃO- 19 V
CORRENTE – 3,4 A

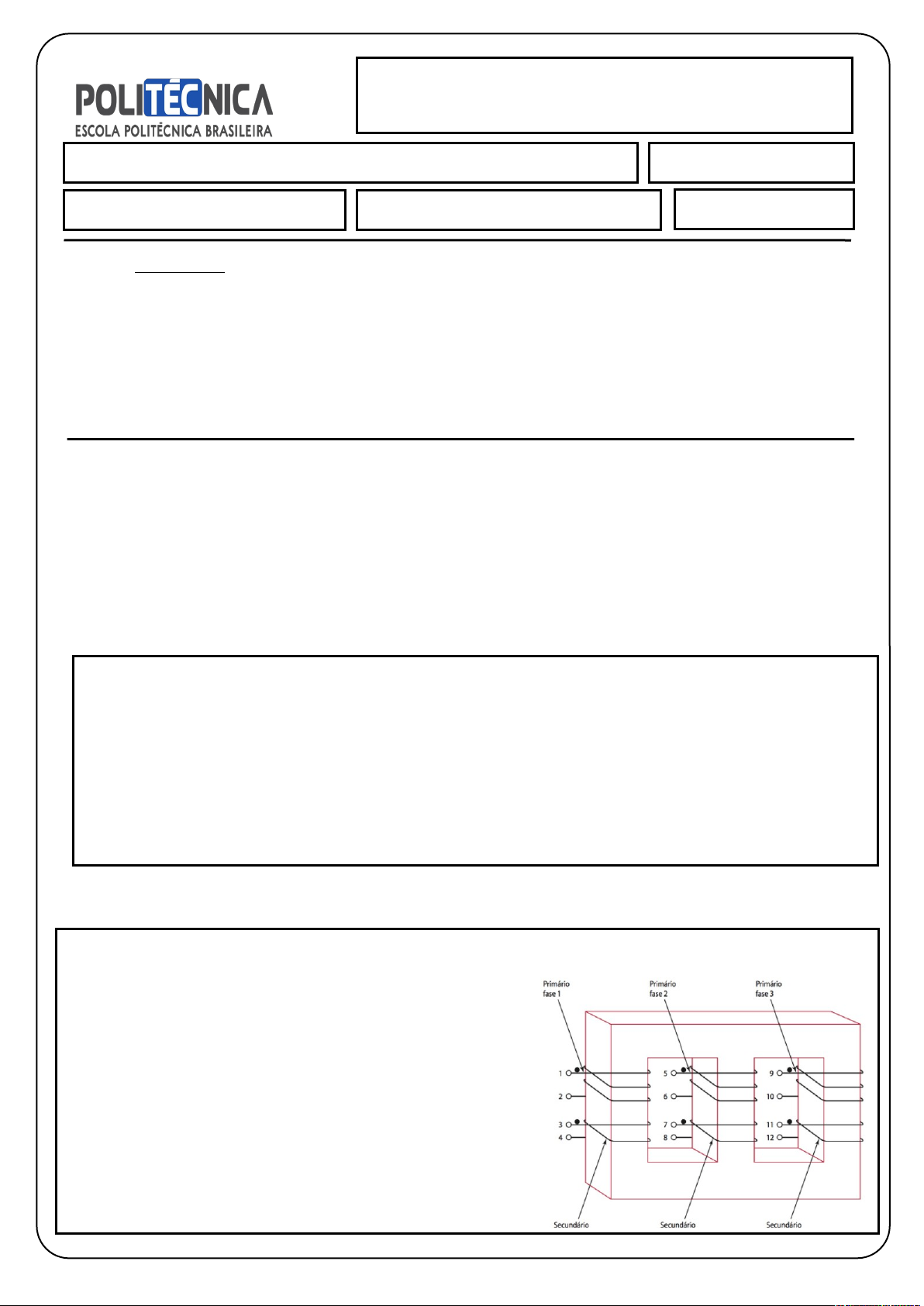

2) Considere a Figura abaixo. Para uma configuração do primário em estrela, quais terminais devem ser conectados juntos?
Espaço para a resposta: 1,5 e 9 ou 2,6 e 10 ( conjuntos alternativos que identificam
os terminais de cada fase primária para formar o nó da estrela)
3) Um indutor de 5 mH e um resistor de 1500 Ω estão conectados em série com uma fonte de tensão CA. Qual é a impedância desse circuito em 30 kHz? Determine também a corrente e a potência para este circuito quando a amplitude da fonte de tensão é 50 V.
Espaço para a resposta: A IMPEDÊNCIA DESSE CIRCUITO EM 30 KHZ SERÁ 1771,5Ω
A CORRENTE E A POTÊNCIA PARA ESTE CIRCUITO QUANDO A AMPLITUDE DA FONTE DE TENSÃOÉ DE 50 SERÁ RESPECTIVAMENTE
28,2 m A e 1,2 W
4) 	Altere o valor de R na Figura abaixo para 2,2 kΩ e determine IT e Z.
Espaço para a resposta:REATÂNCIA INDUTIVA (XL)
XL = 2π f L = 2π x 50.000 x 0,1≈ 3141,6Ω
corrente do resistor: IR = V/R = 50/2200≈0,2227 A =22,7 m A
IMPEDANCIA TOTAL: (Z) P/ R e L em paralelo
Z= R X jXL / RjXL ≈1385 Ω
VALOR MÓDULO APROXIMADO
5) Determine a velocidade síncrona de um motor de 8 polos, 240 V, 60 Hz.
Espaço para a resposta: Vs = 120 x f / p
 Vs = 120 x 60 / 8
 Vs = 900 RPM
6) Determine o escorregamento de um motor de 2 polos, 120 V, 60 Hz como velocidade nominal de 3450 rpm.
Espaço para a resposta:
ESCORREGAMENTO ≈ 4,17%
cálculo velocidade síncrona = 3600
RPM ; S = 3600 – 3450 / 3600 x 100
7) A chave de partida geralmente abre quando a velocidade de motor atinge entre ___80_______ e ___90________ % da velo- cidade nominal.
8) 	Qual é a sensibilidade de um voltímetro que usa um medidor de conjunto móvel de 25 μA?
Espaço para a resposta: sensibilidade = 40.000 Ω / V
1 / 25 x 10-6 = 40.000)
9) 	Um medidor de conjunto móvel de 150 μA, 200 Ω, é usado em um voltímetro de 50 V. Qual é a resistência do multiplicador e a potência dissipada por ele?
Espaço para a resposta:
 tensão do medidor: Vm = Im x Rm= 150 x 10-6 x 200=0,03 V
resistência total do voltímetro: Rtotal = Vtotal / Im =50 / 150 x 10-6 ≈ 333.333,33 Ω
resistência do multiplicador: Rp = Rtotal – Rm ≈ 333.133,33 Ω
potência dissipada : 0,0075 W ou 7,5 mW
10) 	Qual é a resistência interna de um voltímetro de 250 V, que usa um medidor de conjunto móvel de 50 μA?
Espaço para a resposta:
 RESISTÊNCIA INTERNA 5.000.000 Ω
CÁLCULO R = V / I = 250 / 50 X 10-6 = 5.000.000 Ω
Atividade de Pesquisa 02: Fundamentos da Eletricidade II
