TÉCNICO EM ELETROELETRÔNICA ELETRICIDADE
 1

Situação de aprendizagem 1: Corrigindo defeitos em circuitos com resistores
Desafio 1.2: Conectando os amperímetros

ATIVIDADE EM GRUPO – Medindo Correntes

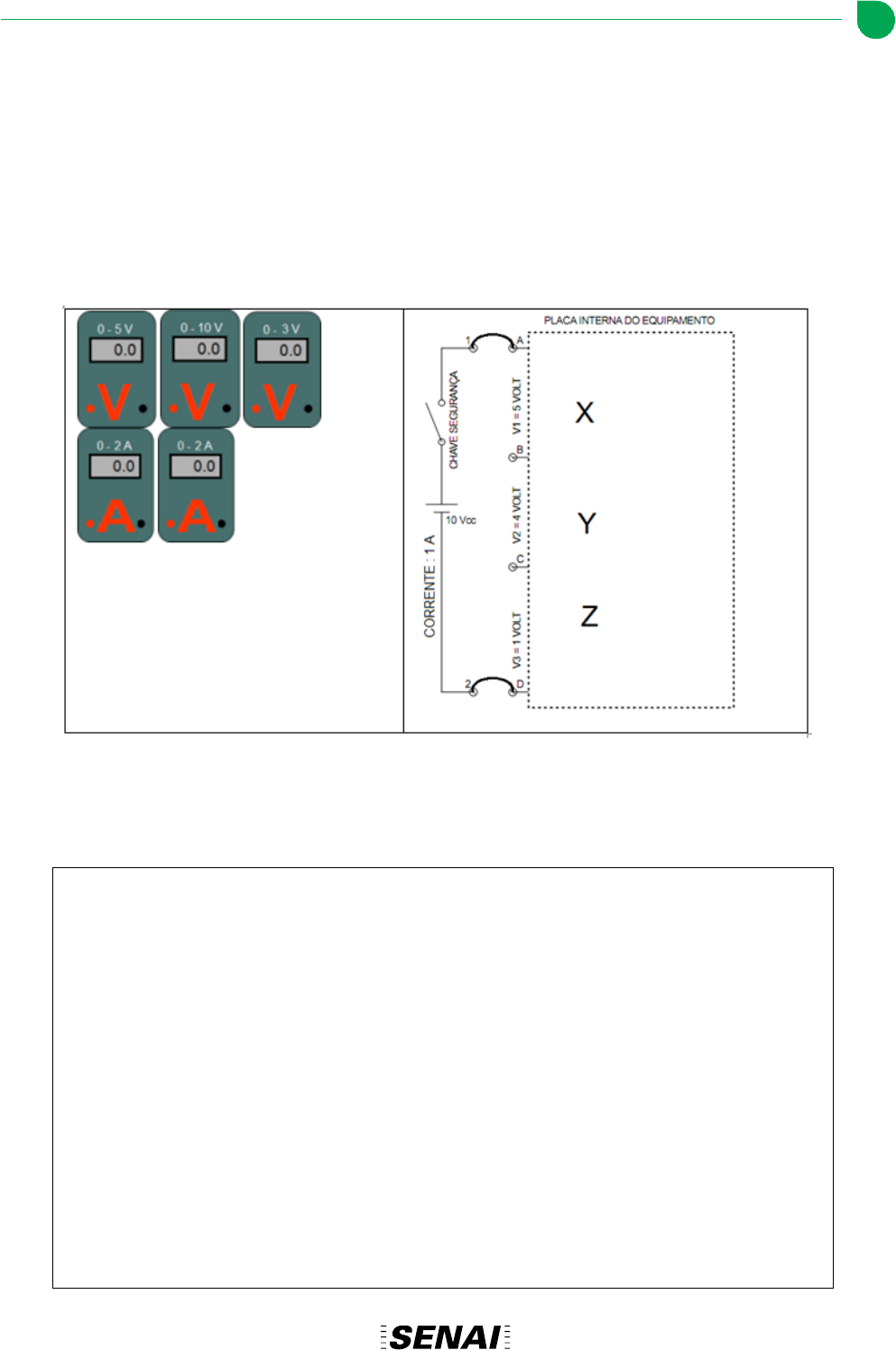

Com base nas ligações dos amperímetros realizadas no circuito elétrico abaixo:



Explique e justifique o passo a passo do procedimento de ligação dos instrumentos:

Instrumentos escolhido para realizar as medições é o amperímetro, o fundo de escala
que vamos utilizar, 0-2A para a posição, X, Y e Z. A escolha do instrumento
amperímetro é para saber a intensidade da corrente em ampère (A).
Para medir a intensidade de corrente em X, Y e Z:
a) Desligar o circuito;
b) Abrir o circuito entre o borne (1) e o ponto A;
c) Ligue o cabo vermelho mais próximo da polaridade (polo positivo), nesse caso o
borne (1) mais próximo da fonte, cabo preto no ponto A, polaridade (polo negativo).
Caso haja inversão de polaridade, aparecerá um símbolo negativo no display;
d) Ligue o circuito e faça a leitura, de acordo com a ilustração do circuito acima, a
intensidade de corrente elétrica é 1A;




TÉCNICO EM ELETROELETRÔNICA ELETRICIDADE
 2
e) Desligue o circuito, e conecte o condutor entre o borne (1) e o ponto A.
Este circuito está em série então a corrente total do circuito é a mesma que percorre
em todo trecho do circuito, passando pelo X, Y e Z. O valor de corrente é 1A.

Para medir a corrente entre o ponto A e B na posição X, desligar o circuito, abri o
circuito entre ponto A e o ponto B, cabo vermelho do multímetro na polaridade (polo
positiva) do ponto A, cabo preto da polaridade (polo negativa) no ponto B, ligar o
circuito e fazer a leitura. Desligue o circuito e conecte o condutor no trecho A e B.
No ponto B e C na posição Y, desligar o circuito, abri o circuito entre ponto B e o
ponto C, cabo vermelho do multímetro na polaridade (polo positiva) do ponto B, cabo
preto da polaridade (polo negativa) no ponto C, ligar o circuito e fazer a leitura.
Desligue o circuito e conecte o condutor no trecho B e C.
 No ponto C e D na posição Z, desligar o circuito, abri o circuito entre ponto C e o
ponto D, cabo vermelho do multímetro na polaridade (polo positiva) do ponto C, cabo
preto da polaridade (polo negativa) no ponto D, ligar o circuito e fazer a leitura.
Desligue o circuito e conecte o condutor no trecho C e D.




Após preencher, salve e publique este formulário no ambiente virtual de aprendizagem.
