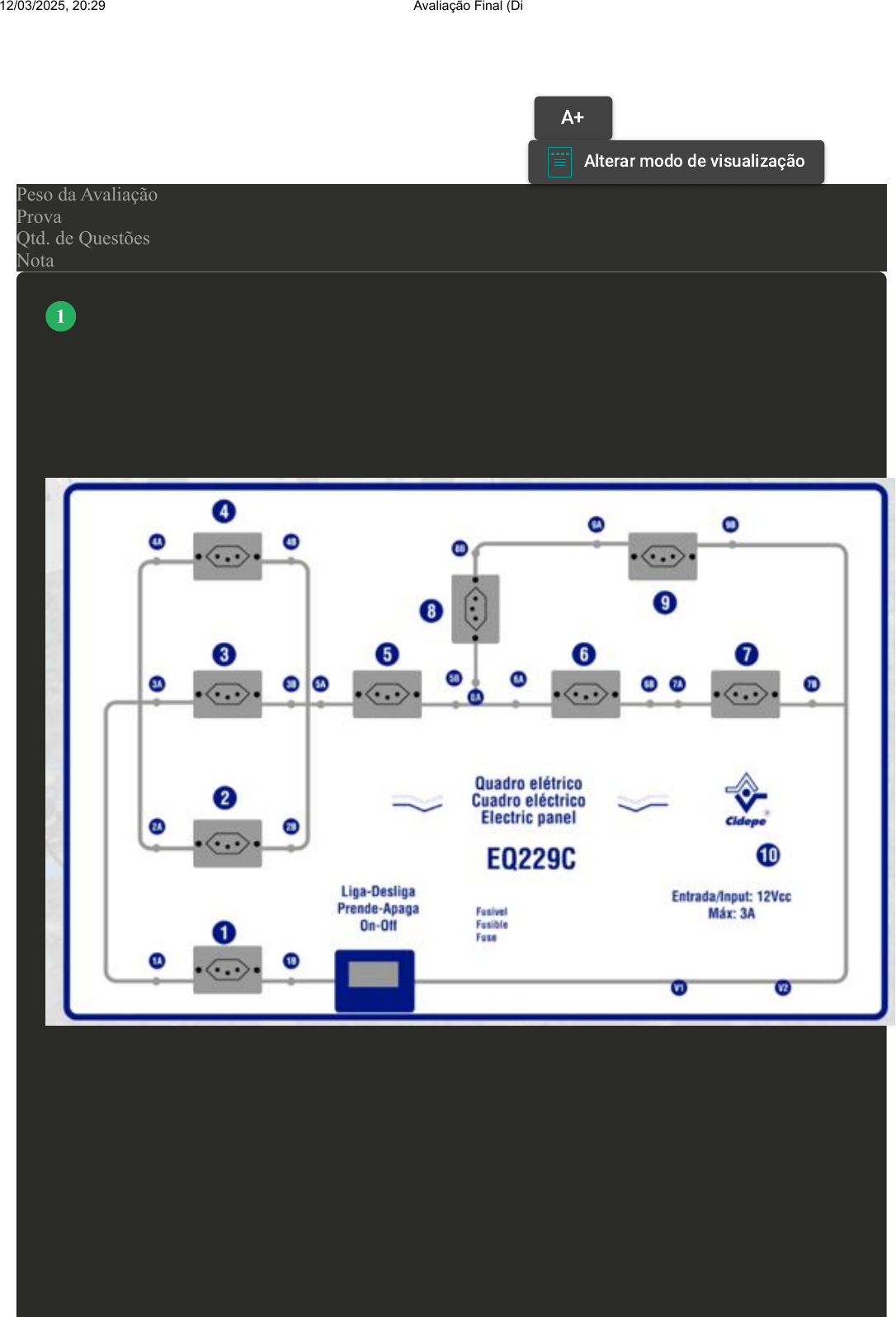

[Laboratório Virtual - Leis de Kirchoff] Utilizando como referência o Quadro Elétrico do Laboratório
Virtual - Leis de Kirchhoff, apresentado na figura a seguir, observe o circuito que foi ajustado com a
inserção de lâmpadas nos pontos 1, 3, 4, 6 e 9, e pontes em curto-circuito nos pontos 2, 5, 7 e 8.
 VOLTAR
A+
Alterar modo de visualização
1
12/03/2025, 20:29 Avaliação Final (Discursiva) - Individual
about:blank 1/4
Observação: apresente todos os cálculos realizados, explicando o passo a passo do seu raciocínio, assim
como uma argumentação sólida, lógica, com as justificativas adequadas para fundamentar a tomada de
decisão. É importante apresentar o equacionamento e os cálculos, quando necessário, para elucidar as
suas respostas. Aproveite o momento para demonstrar a segurança nos equipamentos e procedimentos
laboratoriais. Lembre-se de que esta é uma questão dissertativa, portanto, respostas diretas e
simplificadas não serão consideradas. Mesmo que a resposta seja óbvia e direta, apresente suas
conclusões, indicando como foram obtidas.
Supondo uma tensão de alimentação do circuito de 15 V, e que cada lâmpada possui uma resistência
interna de 16 ohm, calcule as correntes e tensões nas lâmpadas.
Resposta esperada
Pelo circuito solicitado, existem três lâmpadas ativas (pontos 1, 6 e 9), sendo que a lâmpada do
ponto 1 está ligada em série com o paralelo das lâmpadas 6 e 9.
A corrente total do circuito é dada por: I = V/Req = 15/(16+16/2) = 625 mA.
A tensão no ponto 1 pode ser calculada por: V1= 0,625.16=9,375 V.
A tensão nos pontos 3 e 4 é zero, em função do curto circuito nos terminais do ponto 2, que coloca
a ligação em paralelo das cargas em curto-circuito. V3=V4=0; I3=I4=0.
A tensão nos pontos 6 e 9 tem o mesmo valor e pode ser calculada por: V6=(625E-3/2).16=5 V ou
por V6 = 625E-3*(16/2) = 5 V; V9=V6.
A corrente que flui pela lâmpada 6 é igual à corrente que flui pela lâmpada 9, e é dada por:
I6=I9=625E-3/2=312,5 mA.
Minha resposta
Para acharmos a corrente total do circuito temos I=(V/Req), logo temos I=15/(16+(16/2))=625mA.
A tensão no ponto 1 pode ser calculada com V1=(I.R), logo temos V1=(0,625*16)=10V. Já as
tensões nos pontos 3 e 4 são nulas, devido a ponte no borne 2, que coloca a ligação em paralelo das
cargas em curto-circuito, assim temos que V3=V4=0, I3=I4=0, então temos as tensões nos pontos
6 e 9 sendo de mesmo valor V6=(0,625/2)*16=5V, V6=V9. A corrente no ponto 6 é a mesma no
ponto 9 e é dada por I6=I9=(0,625/2)=312,5mA.
Retorno da correção
12/03/2025, 20:29 Avaliação Final (Discursiva) - Individual
about:blank 2/4
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes
argumentos próprios, com base nos materiais disponibilizados.
"Um possível substituto às baterias ou cabos de alimentação é a transferência de energia por meio
de bobinas magneticamente acopladas. Essa alternativa já foi amplamente empregada em diversas
aplicações em que a transmissão de energia sem fio é uma necessidade, como em muitos dispositivos
biomédicos, sistemas de instrumentação, entre outros. O sistema acoplado magneticamente é
usualmente representado por duas indutâncias, L1 (no circuito primário) e L2 (no secundário), e uma
indutância mútua muito pequena M. Grandes progressos foram feitos na última década no domínio da
transferência de energia sem fio utilizando a ressonância para aumentar a eficiência do conjunto, sendo
que em 2007 cientistas do MIT provaram a possibilidade de transferir, através de uma distância maior
que dois metros, até 60 watts com uma eficiência de 40%" (AZAMBUJA, 2012, s.p.). Com base nesse
assunto, disserte sobre os circuitos magneticamente acoplados e seu uso em circuitos elétricos.
FONTE: AZAMBUJA, R. Avanços no desempenho de circuitos acoplados indutivamente com
compensação capacitiva e ajuste da frequência. Porto Alegre: UFRGS, 2012.
Resposta esperada
*A tensão induzida está relacionada à corrente por um parâmetro chamado indutância. *O indutor
é um componente que se opõe à variação de corrente. *Ao circular através do indutor, esta corrente
produz um campo magnético também variável, que por sua vez induz uma tensão nos terminais do
indutor. *Esta tensão é diretamente proporcional à taxa de variação da corrente. *A indutância
mútua relaciona uma tensão em um circuito com uma corrente em outro circuito. *Quando tem-se
um circuito acoplado magneticamente, no qual o campo magnético interage com os dois circuitos,
como é o caso do transformador, a tensão induzida em um segundo circuito também está
relacionada a uma corrente variável no primeiro circuito. *Se uma corrente entrar no terminal
marcado e a outra sair a parcela de energia devido à mútua é negativa. *A melhor forma para
analisar circuitos que contém indutâncias mútuas é usar o método das correntes de malha.
*Quando o sentido de referência da corrente é tal que ela entra no enrolamento pelo terminal
assinalado com um ponto, a polaridade da tensão mutuamente induzida no outro enrolamento é
positiva no terminal assinalado com um ponto. *Quando o sentido de referência da corrente é tal
que ela sai do enrolamento pelo terminal assinalado com um ponto, a polaridade da tensão
mutuamente induzida no outro enrolamento é negativa no terminal assinalado com um ponto.
Minha resposta
A tensão induzida esta relacionada a corrente por um parâmetro chamado indutância, o Indutor é
um componente que se opõe a variação de corrente. Ao circular através do indutor, esta corrente
produz um campo magnético também variável, que por sua vez, induz uma tensão nos terminais do
indutor. Esta tensão é diretamente proporcional à taxa de variação da corrente. A indutância mútua
relaciona uma tensão em um circuito com uma corrente em outro circuito. Quando tem-se um
circuito acoplado magneticamente, no qual o campo magnético interage com os dois circuitos,
como é o caso do transformador, a tensão induzida em um segundo circuito também esta
relacionado a uma corrente variável no primeiro circuito. Se uma corrente, o sentido de referencia
da corrente é tal que ela sai do enrolamento pelo terminal assinalado com um ponto, a polaridade
da tensão mutuamente induzida no outro enrolamento é negativa no terminal assinalado com um
ponto.
2
12/03/2025, 20:29 Avaliação Final (Discursiva) - Individual
about:blank 3/4
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes
argumentos próprios, com base nos materiais disponibilizados.
