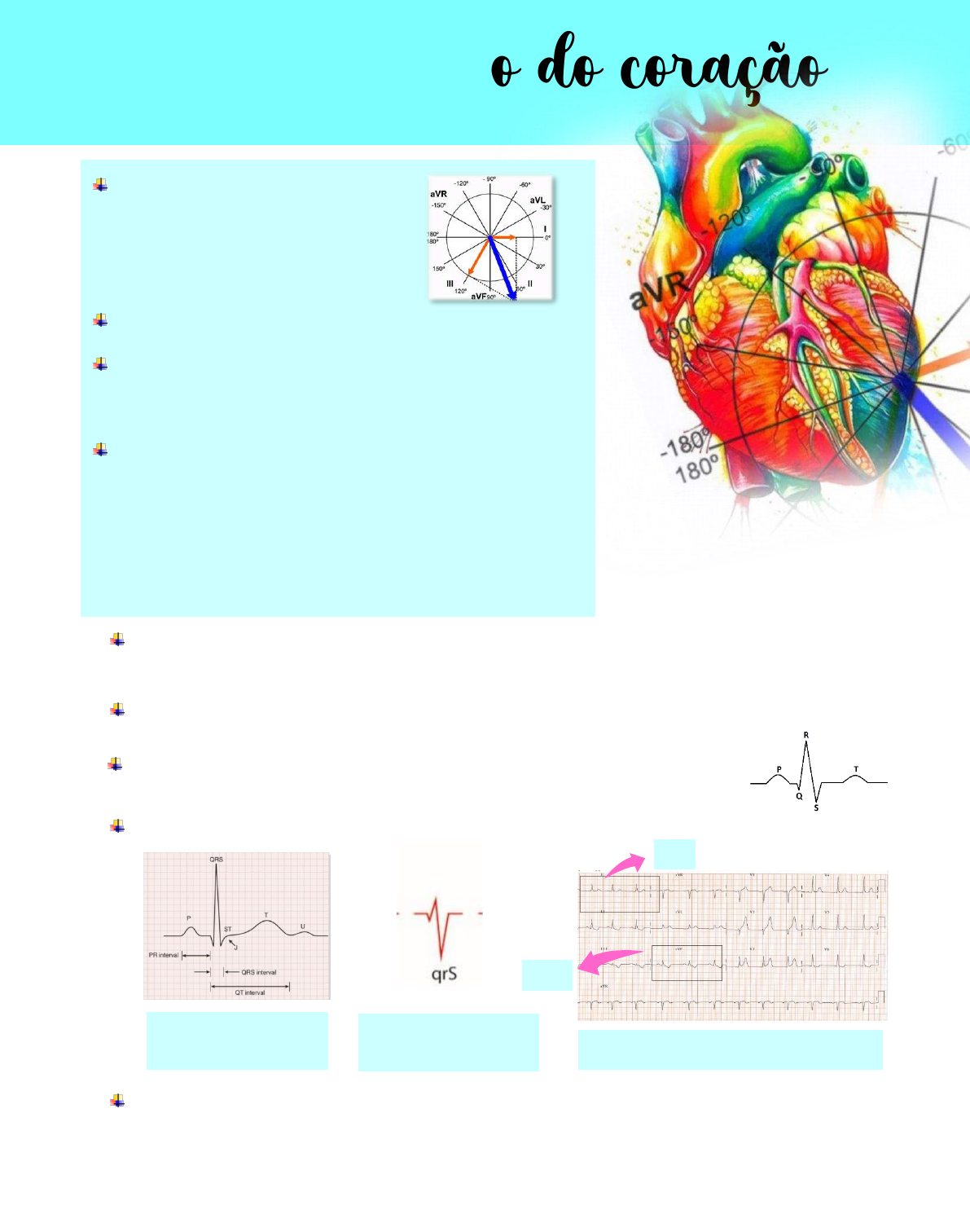

EIXO ELÉTRICO DO CORAÇÃO – FISIOLOGIA II | @estudandocommariana














 Com uma hipertrofia ventricular anormal pode desviar o eixe do ventrículo esquerdo para a esquerda ou para a direita
saindo do eixe de normalidade que seria de 0˚ a 90˚ demonstrado no eletrocardiograma. Para definir essa hipertrofia de
ventrículo esquerdo, além do eletrocardiograma pode-se realizar uma ressonância.
 Uma coisa é o eixe elétrico, outra é o eixe do coração, por mais que o coração esteja na sua posição anatômica seu eixe
elétrico pode ser diferente, apesar que a maior parte das vezes um tem relação com o outro.


 Se o complexo QRS é positivo, ou seja, tem uma deflexão positiva em DI e aVF o eixe elétrico estará normal.











 No plano cartesiano vamos ter um círculo onde tem um eixe maior verticalizado que é o eixe das coordenadas +90 e -
90.
Eixo elétrico do coração






 Pessoas menores vão ter um coração mais horizontalizado perto de 0˚,
pessoas mais altas vão ter um coração mais verticalizado.
 Existem algumas patologias como a hipertensão arterial, que é uma cifra
tensional superior a 140 x 90 mmHg. Para um diagnóstico correto é
necessário fazer um controle por um período de tempo de uma semana
para definir se um paciente está com um quadro de hipertensão arterial.
 Qual o problema quando a pressão do sangue sobre as paredes da artéria,
como isso repercute no coração?
R. Basicamente o coração tem que bombear com maior força para assim
superar a pressão dentro da aorta, onde o valor de pressão é maior e por
isso o coração se cansa. Primeiro ele trata de compensar e os miocardiocitos
começam a hipertrofiar e a ter mais miofibrilhas, proteínas do citoesqueleto
para ter mais força de contração, obtendo assim uma hipertrofia patológica
como compensação das pressões elevadas das artérias.
 O coração está localizado no mediastino de
forma oblíqua. A resultante da direção de todos
os vetores com que se propaga a atividade
elétrica é de detrás para frente, de cima para
baixo, da direita para a esquerda e por isso o
eixo elétrico tem de estar entre 0˚ e 90˚.
 Para determinar o eixe precisamos olhar o complexo QRS nas derivações DI e aVF. Esta é a
forma mais fácil de determinar o eixe cardíaco.
Complexo QRS com deflexão
positiva.
Complexo QRS com deflexão
negativa. Complexo QRS positivo em DI e aVF.
DI
aVF


EIXO ELÉTRICO DO CORAÇÃO – FISIOLOGIA II | @estudandocommariana
 Na linha horizontal temos uma linha a direita que simboliza -180 e uma para a esquerda que simboliza 0.
 Como é o eixe de um coração normal? Como deveria estar posicionado minha direção de propagação da atividade
elétrica?
R. O plano cartesiano é dividido em 4 partes:
Quadrante superior esquerdo,
Quadrante superior direito,
Quadrante inferior esquerdo,
Quadrante inferior direito.
O eixe normal é entre 0˚ e 90˚ graus.






 Se tem uma hipertensão arterial, compensatoriamente meu músculo ventricular faz uma hipertrofia aumentando a massa
cardíaca ventricular, em algum momento o eixo elétrico pode começar a desviar-se aumentando de tamanho as células.
A direção de propagação da atividade elétrica pode variar e nesta circunstância quando tem uma hipertrofia ventricular
esquerda dizemos que anatomicamente a ponta do coração está desviando para esquerda e o músculo esquelético pode
ir também desviando. Se tem uma hipertrofia ventricular esquerda geralmente se pode confirmar em uma tira
eletrocardiográfica que meu eixo elétrico está entre - 30˚ e - 90˚ no quadrante superior esquerdo então dizemos que a
normalmente tem uma patologia de base que está alterando o meu eixo elétrico normal do coração.
 Se temos uma patologia onde meu leite está entre 90˚ e - 180˚ então dizemos que está desviado para a direita. Quando
temos uma desviação extrema ou meu este elétrico está em determinado é quando está entre - 180˚ e menos 90˚.








 Para determinar o eixo corretamente é necessário recordar as posições dos eletrodos. O eletrodo positivo de DI está no
braço esquerdo se colocarmos o triangulo de einthoven no círculo de Cabreira vai conseguir porque DI corresponde a
uma derivação que tem um ângulo de 0° porque justamente o eletrodo está neste ponto.
 O eletrodo positivo de aVF está no vértice do triângulo de einthoven na perna esquerda, aVF é uma derivação que tem
90˚.
 A base do triângulo é representada por DI, o eletrodo negativo vai no braço direito e o positivo no braço esquerdo. DII vai
ter um eletrodo negativo no braço direito e o positivo na perna esquerda. DIII tem o eletrodo negativo no braço esquerdo
e positivo na perna esquerda.





 A atividade elétrica do coração normal tem que propagar
entre 0˚ e 90˚, o promedio é de 30˚ a 60˚, entre 0˚ e 90˚
é um coração com eixo elétrico normal.
 Em algumas bibliografias inclui entre -30˚ e 90˚ graus.


EIXO ELÉTRICO DO CORAÇÃO – FISIOLOGIA II | @estudandocommariana







 DI vai de 180° a 0˚ ao eletrodo positivo. A base do triângulo de einthoven corresponde a linha de 180° a 0˚.
 DII tem um eletrodo negativo no braço direito e um positivo na perna esquerda. Se colocarmos DII no círculo de Cabrera
vamos ter uma direção de - 120˚ a 60˚.
 DIII tem eletrodo no braço esquerdo negativo e um na perna esquerda positiva, a direção está representada de - 60˚ a
120˚.
 Dentro do triângulo vamos ter as derivações aumentadas aVR, aVL e aVF.
 aVR tem um eletrodo positivo no braço direito e por isso sempre vai ser negativo porque está na direção contrária a
ponta do coração o que corresponde a -150 graus.









 DI: 0˚
 DII: 60˚
 DIII: 120˚
 aVF: 90˚
 aVR: 150˚
 aVL: - 30˚
 Então para definir o eixo do coração vamos olhar o DI e o aVF.
 O complexo QRS deve ter uma R bastante positiva ou ascendente.













 aVL tem eletrodo positivo no braço esquerdo então ele equivale a -
30˚.
 aVF está na perna esquerda e por isso equivale a 90° no círculo de
Cabrera.
 O eixo normal tem que estar entre 0˚ e 90˚ por isso a gente observa
DI e aVF, então nós podemos estabelecer se está dentro do
quadrante inferior esquerdo ou se tem algum desvio.
 Nos ângulos desses lados do triângulo teremos as derivações
aumentadas do plano frontal que são aVR, aVL e aVF.
 O plano cartesiano é o plano onde temos um eixe vertical e
outro horizontal ou também é chamado de círculo de Cabrera
ou sistema axial que é útil para entender o eixo da orientação
do coração.
Se tem um QRS em DI e aVF positivo,
então temos um eixo normal, não
vamos saber exatamente o valor do
ângulo mas vamos saber se está no
quadrante normal
Se temos todas as
derivações negativas
vamos ter um coração
como extrema desviação
ou indeterminado.
Se temos um QRS
positivo em DI e negativo
em aVF vamos ter uma
desviação para a
esquerda
Se temos em DI um QRS negativo,
vamos para o lado de 180˚ e aVF
positivo em 90˚, então meu eixe
elétrico vai estar desviado para a
direita.


EIXO ELÉTRICO DO CORAÇÃO – FISIOLOGIA II | @estudandocommariana















 Um desvio para esquerda é um exemplo clássico de uma hipertensão arterial onde o ventrículo esquerdo sofre uma
hipertrofia compensatória necessitando fazer um eco ou uma ressonância para ver exatamente o grau da desviação e
que patologia realmente está cometendo meu coração.
Causas das desviações








 O aVR tem que ser negativo se for positivo pode indicar que se colocaram o eletrodo de forma errada e então podemos
fazer uma leitura incorreta do eletrocardiograma. Se os eletrodos são mal colocados podem mudar o eixo elétrico. Então
o primeiro passo é a verificação do aVR, para saber se os eletrodos estão bem posicionados ou se o aVR for realmente
positivo pode indicar uma Dextrocardia.Imagem do livro Aprenda ECG em um día – capítulo 7: Interpretación Sistemática del ECG.
Imagem do livro Aprenda ECG em um día – capítulo 7: Interpretación Sistemática del ECG.
Todas as imagens foram retiradas do google
