LISTA UEL DUDU
1. (Uel 2017) Atualmente, os combustíveis mais utilizados para o abastecimento dos carros de
passeio, no Brasil, são o etanol e a gasolina. Essa utilização somente é possível porque os
motores desses automóveis funcionam em ciclos termodinâmicos, recebendo combustível e
convertendo-o em trabalho útil.

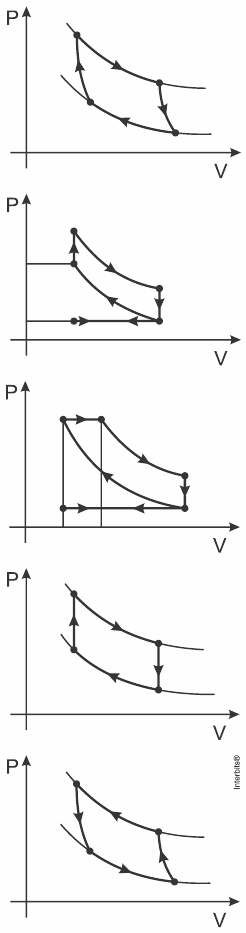

Com base nos conhecimentos sobre ciclos termodinâmicos, assinale a alternativa que
apresenta corretamente o diagrama da pressão (P) versus volume (V) de um motor a
gasolina.
a)
b)
c)
d)
e)

2. (Uel 2017) Considere o diagrama pV da figura a seguir.



O ciclo fechado ao longo do percurso abcda é denominado ciclo Otto e representa o modelo
idealizado dos processos termodinâmicos que ocorrem durante o funcionamento de um motor
a gasolina. O calor recebido pelo motor, dado por 1Q , é fornecido pela queima da gasolina no
interior do motor. W representa o trabalho realizado pelo motor em cada ciclo de operação, e
2Q é o calor rejeitado pelo motor, por meio da liberação dos gases de exaustão pelo
escapamento e também via sistema de arrefecimento.

Considerando um motor que recebe 2.500 J de calor e que realiza 875 J de trabalho em cada
ciclo de operação, responda aos itens a seguir.

a) Sabendo que o calor latente de vaporização da gasolina vale 4
J
5 10 ,
g
 determine a massa
de gasolina utilizada em cada ciclo de operação do motor.
b) Sabendo que, em um ciclo termodinâmico fechado, a soma das quantidades de calor
envolvidas no processo é igual ao trabalho realizado no ciclo, determine a quantidade de
calor rejeitada durante cada ciclo de operação do motor.

3. (Uel 2017) O LED (Light Emitting Diode) é um diodo semicondutor que emite luz quando
polarizado eletricamente. A curva característica de um LED está indicada na Figura 1.



Percebe-se que, na região de condução elétrica do LED, um aumento pequeno na diferença de
potencial U leva a um aumento considerável na corrente elétrica i que passa pelo LED. Por
isso, no circuito elétrico de polarização, é geralmente necessário conectar um resistor R em
série com o LED, como esquematizado na Figura 2, de maneira a limitar a corrente elétrica que
passa pelo diodo.



Pode-se observar, pelo gráfico da Figura 1, que, se a corrente elétrica no circuito for de
100 mA, a diferença de potencial dU aplicada sobre o LED será de 2 V.

A partir dessas informações, responda aos itens a seguir.

a) Sabe-se que, ao longo de um circuito fechado, como o da Figura 2, a soma das diferenças
de potencial (ddp) e das quedas de tensão sobre cada componente do circuito é zero.
Considerando que a ddp da fonte vale 12 V e que as quedas de tensão do resistor e do
LED são, respectivamente, R i  e dU , determine o valor de R para que a corrente elétrica
no circuito seja de 100 mA.
b) Considere o LED como uma fonte puntiforme de luz, cuja emissão tem um ângulo de
divergência total de 60 . Uma lente delgada convergente, de 6 cm de diâmetro, é colocada
a uma distância o do LED, de maneira que a luz emitida pelo LED ilumine toda a superfície
da lente, conforme esquematizado na Figura 3.



Deseja-se que os raios luminosos que emergem da lente sejam perfeitamente paralelos (ou
seja, que a distância imagem seja infinita).
Nesse caso, determine a distância focal da lente.
Considere tg(30 ) 0,6  .

4. (Uel 2016) Em uma chaleira, são colocados 2 litros de água para ferver. A chaleira, que tem
um dispositivo que apita quando a água atinge o ponto de ebulição, começa a apitar após 5
minutos.

Sabendo que o calor específico da água é
cal
1
g C
 e que a densidade específica da água é
3
kg
1000 ,
m
 responda aos itens a seguir.

a) O fogo forneceu 150000 cal para a água até a chaleira começar a apitar.
Assumindo que todo o calor cedido pelo fogo foi absorvido pela água, calcule a temperatura
inicial da água.
b) Calcule a taxa de variação da temperatura da água no tempo
T
.
t
 
 
 


TEXTO PARA A PRÓXIMA QUESTÃO:
Leia o texto a seguir e responda à(s) questão(ões).

Um dos principais impactos das mudanças ambientais globais é o aumento da frequência e da
intensidade de fenômenos extremos, que quando atingem áreas ou regiões habitadas pelo
homem, causam danos. Responsáveis por perdas significativas de caráter social, econômico e
ambiental, os desastres naturais são geralmente associados a terremotos, tsunamis, erupções
vulcânicas, furacões, tornados, temporais, estiagens severas, ondas de calor etc.

(Disponível em: <www.inpe.br>. Acesso em: 20 maio 2015.)


5. (Uel 2016) Leia o texto a seguir.

Em março de 2011, um terremoto no fundo do oceano, na costa nordeste do Japão, gerou um
tremor de magnitude 8,9 na escala Richter que foi o maior do país e o 7º maior registrado na
história. Esse fenômeno gerou uma onda gigante conhecida como tsunami, que alcançou áreas
da cidade japonesa de Sendai, na ilhade Honshu, a principal do arquipelago japonês.
(Adaptado de: <http://g1.globo.com/mundo/noticia/2011/03/tremor-no-japao-foi-o-7-pior-da-
historia-mundial-diz-centro nos-eua.html>. Acesso em: 10 jul. 2015.)


Suponha que a tsunami se desloca com velocidade de 250 m / s e com período de oscilação
de 10 min. Sabendo que na região do arquipelago a profundidade das águas é grande e que a
amplitude da onda é de 1m, de maneira que um navio parado nessa região praticamente não
perceberia sua passagem, assinale a alternativa que apresenta, corretamente, o comprimento
de onda associado a essa tsunami.
a) 250 m
b) 1.500 m
c) 150 km
d) 1.500 km
e) 2.500 km

6. (Uel 2015) Analise o gráfico a seguir, que representa uma transformação cíclica ABCDA de
1mol de gás ideal.



a) Calcule o trabalho realizado pelo gás durante o ciclo ABCDA.
b) Calcule o maior e o menor valor da temperatura absoluta do gás no ciclo (considere
J
R 8 ).
K mol
 Justifique sua resposta apresentando todos os cálculos realizados.

7. (Uel 2014) Uma das contribuições da Física para o bem-estar e a segurança nas cidades é
o constante avanço tecnológico aplicado à iluminação pública. Parte das luminárias do século
XIX era acesa manualmente por várias pessoas ao entardecer. Hoje, o acionamento das
lâmpadas tornou-se automático devido à aplicação dos conhecimentos sobre o efeito
fotoelétrico (descrito por Albert Einstein, em 1905) e ao desenvolvimento das células
fotoelétricas instaladas nos postes de iluminação pública, capazes de detectar a presença de
luz natural.

Sobre o efeito fotoelétrico, considere as afirmativas a seguir.

I. Consiste na emissão de elétrons de uma superfície metálica quando esta é iluminada com luz
de determinada frequência.
II. Ocorre independentemente da frequência da luz incidente na superfície do metal, mas é
dependente de sua intensidade.
III. Os elétrons ejetados de uma superfície metálica, devido ao efeito fotoelétrico, possuem
energia cinética igual à energia do fóton incidente.
IV. Por mais intensa que seja a luz incidente, não haverá ejeção de elétrons enquanto sua
frequência for menor que a frequência limite (ou de corte) do metal.

Assinale a alternativa correta.
a) Somente as afirmativas I e II são corretas.
b) Somente as afirmativas I e IV são corretas.
c) Somente as afirmativas III e IV são corretas.
d) Somente as afirmativas I, II e III são corretas.
e) Somente as afirmativas II, III e IV são corretas.

8. (Uel 2013) Sejam A, B e C estados termodinâmicos. Dois moles de um gás ideal,
inicialmente em A, sofrem uma compressão isotérmica até B e vão para um estado final C
através de um processo termodinâmico a volume constante.
Dados: AT 30 C;  Ap 1atm; Bp 3 atm; Cp 5 atm;
J
R 8,31 .
mol K




a) Faça o diagrama p V para o processo termodinâmico de A até C e determine a razão de
compressão, A
B
V
,
V
 queo gás sofreu.
b) Determine a temperatura do gás no estado termodinâmico C.

9. (Uel 2013) A figura, a seguir, representa um anteparo A, um pequeno objeto O e luz
incidindo a 45° em relação ao anteparo. Na situação da figura, o objeto O faz sombra sobre o
anteparo. Colocando-se uma lâmina L de vidro, com x cmΔ de espessura e índice de refração
2n 2, paralelo ao anteparo, entre o anteparo e o objeto, a sombra se desloca 0,7 cm.



a) Faça um esboço da trajetória do raio de luz através da lâmina até alcançar o anteparo A.
b) Calcule a espessura da lâmina de vidro que produz esse deslocamento da sombra no
anteparo A (adote 3 1,7).

TEXTO PARA A PRÓXIMA QUESTÃO:
O Brasil prepara-se para construir e lançar um satélite geoestacionário que vai levar banda
larga a todos os municípios do país. Além de comunicações estratégicas para as Forças
Armadas, o satélite possibilitará o acesso à banda larga mais barata a todos os municípios
brasileiros. O ministro da Ciência e Tecnologia está convidando a Índia – que tem experiência
neste campo, já tendo lançado 70 satélites – a entrar na disputa internacional pelo projeto, que
trará ganhos para o consumidor nas áreas de Internet e telefonia 3G.

(Adaptado de: BERLINCK, D. Brasil vai construir satélite para levar banda larga para todo país.
O Globo, Economia, mar. 2012. Disponível em: <http://oglobo.globo.com/economia/brasil-vai-
construir-satelite-para-levar-banda-larga-para-todo-pais-4439167>. Acesso em: 16 abr. 2012.)


10. (Uel 2013) Suponha que as ondas geradas pelo satélite geoestacionário possuam uma
frequência constante de 81,0 10 Hz e demorem 11,1 10 s para percorrer a distância de
73,3 10 m entre o emissor e uma antena receptora.
Com relação às ondas emitidas, considere as afirmativas a seguir.

I. Sua velocidade é de 83,0 10 m s.
II. Sua velocidade é diretamente proporcional ao seu comprimento de onda.
III. Sua velocidade é inversamente proporcional à sua frequência.
IV. Seu comprimento de onda é de 33,0 10 m.

Assinale a alternativa correta.
a) Somente as afirmativas I e II são corretas.
b) Somente as afirmativas I e IV são corretas.
c) Somente as afirmativas III e IV são corretas.
d) Somente as afirmativas I, II e III são corretas.
e) Somente as afirmativas II, III e IV são corretas.

Gabarito:

Resposta da questão 1:
 [B]

A patente do ciclo termodinâmico de um motor à combustão interna foi requerida pelo
engenheiro francês Beaus de Rochas, mas este foi implementado e construído primeiramente
por Nicolaus August Otto, engenheiro alemão, que dá nome ao ciclo. O ciclo Otto de um motor
à combustão possui as seguintes etapas:

1. Admissão isobárica (a b);
2. Compressão adiabática (b c);
3. Explosão (c d) e Expansão adiabática (d e);
4. Descarga (e b) e Exaustão isobárica (b a).

Conforme indicado na figura abaixo:



Resposta da questão 2:
 a) Temos:
4
Q mL
2.500 m 5 10
m 0,05 g

  



b) Temos:
1 2 2 1 2 2
U Q W 0 Q W
Q W
Q Q W Q Q W Q 2.500 875 Q 1.625 J
Δ      

            


Resposta da questão 3:
 a) Como a soma das ddps no circuito é zero, temos:
d
d
3
i R U 0
U
R
i
12 2
R
100 10
R 100
ε
ε
Ω

   








b) Temos:
d
r
2
r r 3
tg(30 ) p p p 5 cm
p tg(30 ) 0,6

       



Para que raios emergentes sejam paralelos a distância até a imagem deve ser infinita.
1 1 1
f p p'
1 1
0
f 5
f 5 cm
 
 



Resposta da questão 4:
 a) Usando-se a expressão do calor sensível, Q m c TΔ   podemos calcular a temperatura
inicial iT, sabendo-se que f iT T TΔ   :

Assim,
 iQ m c T 150.000 cal 2.000 kg 1cal / g C 100 C TΔ          

Isolando-se a temperatura inicial, tem-se:
iT 25 C. 

b) A taxa de variação da temperatura da água no tempo
T
,
t
 
 
 
 será:
T 75 C T
15 C / min
t 5 min t
  
   
 


Resposta da questão 5:
 [C]

Usando a expressão da velocidade de uma onda v em função de seu comprimento de onda λ
e da sua frequência f e sabendo que a frequência é o inverso do período T de oscilação da
onda, tem-se:
1
v f v
T
λ λ    

Substituindo os valores no Sistema Internacional de Unidades, temos:
60 s
T 10 min 600 s
1min
v T 250 m / s 600 s 150.000 m 150 kmλ λ λ
  
       


Resposta da questão 6:
 a) O trabalho do ciclo ABCDA representado na figura corresponde à área da figura,
considerando o sentido horário teremos um trabalho positivo. Os segmentos AB e CD em
que temos uma transformação isocórica (volume constante) terão trabalho nulo. No
seguimento BC teremos uma expansão volumétrica isobárica conduzindo a um trabalho
positivo (gás realizando trabalho sobre o meio externo) e no seguimento DA teremos o gás
recebendo trabalho do meio externo, ou seja, um trabalho negativo referente a uma
contração de volume à pressão constante.

A expressão do trabalho isobárico fica
p Vτ Δ 

Onde
τ  trabalho realizado ( ) ou recebido pelo gás ( ) em joules (J)
p  pressão do gás em Pascal 2(Pa N m )
VΔ  variação de volume do gás 3(m )

3
BC 15Pa (6 2)m 60Jτ    
e
3
DA 5Pa (2 6)m 20Jτ     

O trabalho do ciclo é
ciclo 60 20 40Jτ   

Ou ainda pela área do retângulo
3
ciclo (15 5)Pa (6 2)m 40Jτ     

b) Para calcularmos a maior e a menor temperatura do sistema devemos lembrar os gráficos
de isotermas, através da Lei de Boyle-Mariotti



Observando o gráfico dado notamos que os pontos de maior e menor temperaturas
absolutas são respectivamente C e A.

Para calcularmos estes valores de temperatura, lançamos mão da equação de estados dos
Gases Ideais
pV nRT

Onde
p  pressão do gás em Pascal 2(Pa N m )
V  volume do gás 3(m )
n  número de mols do gás (mol)
R  constante universal dos gases ideais (fornecido no problema)
T  temperatura absoluta (K)

Isolando T e calculando as temperaturas para os pontos C e A, temos:

A maior temperatura
3
C
15Pa 6m
T 11,25K
J
1mol 8
molK

 



E a menor temperatura
3
A
5Pa 2m
T 1,25K
J
1mol 8
molK

 



Resposta da questão 7:
 [B]

[I] Correta. O efeito fotoelétrico só ocorre para radiações a partir de determinada frequência,
chamada frequência limite ou frequência de corte.
[II] Incorreta.
[III] Incorreta. A energia cinética máxima do elétron ejetado (EC) é menor que a energia do
fóton incidente (Efóton), sendo que W representa o trabalho para arrancar o elétron da
superfície metálica. De acordo com a equação de Planck:
C fótonE E W. 
[IV] Correta.

Resposta da questão 8:
 a) Observe o diagrama a seguir:



A B
A A B B
B A
V P
P V P V 3
V P
     

 b) 30 C 303K 

CB
C
B C C
PP 3 5
T 505K 232 C
T T 303 T
      

Resposta da questão 9:
 a) Observe a figura a seguir:



b)



Aplicando a lei de Snell, vem:
1 2
2 1
n sen45 n sen 1 2sen sen
2 2
30
θ θ θ
θ
      
 


y 3 X 0,7 1,7 X 0,7
tg30 1,7 X 3 X 2,1
x 3 X 3 X
1,3 X 2,1 X 1,6
Δ Δ
Δ Δ
Δ Δ Δ
Δ Δ
 
        
  


Resposta da questão 10:
Gabarito Oficial: [A]
Gabarito corrigido: Nenhuma das alternativas está correta.

I. Correta.
7
8
1
S 3,3 10
v v 3 10 m / s.
t 1,1 10
Δ
Δ 

    


II. Incorreta. A velocidade de propagação de uma onda só depende do meio e da natureza da
própria onda. Por exemplo, no ar, som e luz têm diferentes velocidades.
A expressão λv = f pode levar à conclusão errada, de que a velocidade é diretamente
proporcional ao comprimento de onda e diretamente proporcional à frequência. Para esse
tipo de análise, devemos escrever v/f.λ  O meio define a velocidade e a fonte define a
frequência; o comprimento de onda é a variável dependente. Num mesmo meio, podemosemitir radiações diferentes, com diferentes comprimentos de onda, porém com a mesma
velocidade. Não podemos afirmar, portanto, que a velocidade é diretamente proporcional ao
comprimento de onda. No caso específico dessa questão, fica ainda mais estranho, pois a
velocidade e o comprimento de onda são constantes. É, no mínimo, esquisito uma constante
ser diretamente proporcional à outra constante.
III. Incorreta. A justificativa está no item anterior.
IV. Incorreta.
8
8
v 3 10
 3 m.
f 1 10
λ λ

   

