1. No escoamento de líquidos pode ocorrer a redução da pressão local na linha de sucção ou
dentro da bomba centrífuga. Se a pressão na sucção reduzir a um valor abaixo da pressão de
vapor (saturação) do líquido na dada temperatura, o líquido ferve e forma as bolhas de
cavitação nestes locais. Estas bolhas sofrem colapso (implosão) quando atingem regiões de
pressões maiores dentro da bomba, o que prejudica a operação do sistema e danifica a bomba.

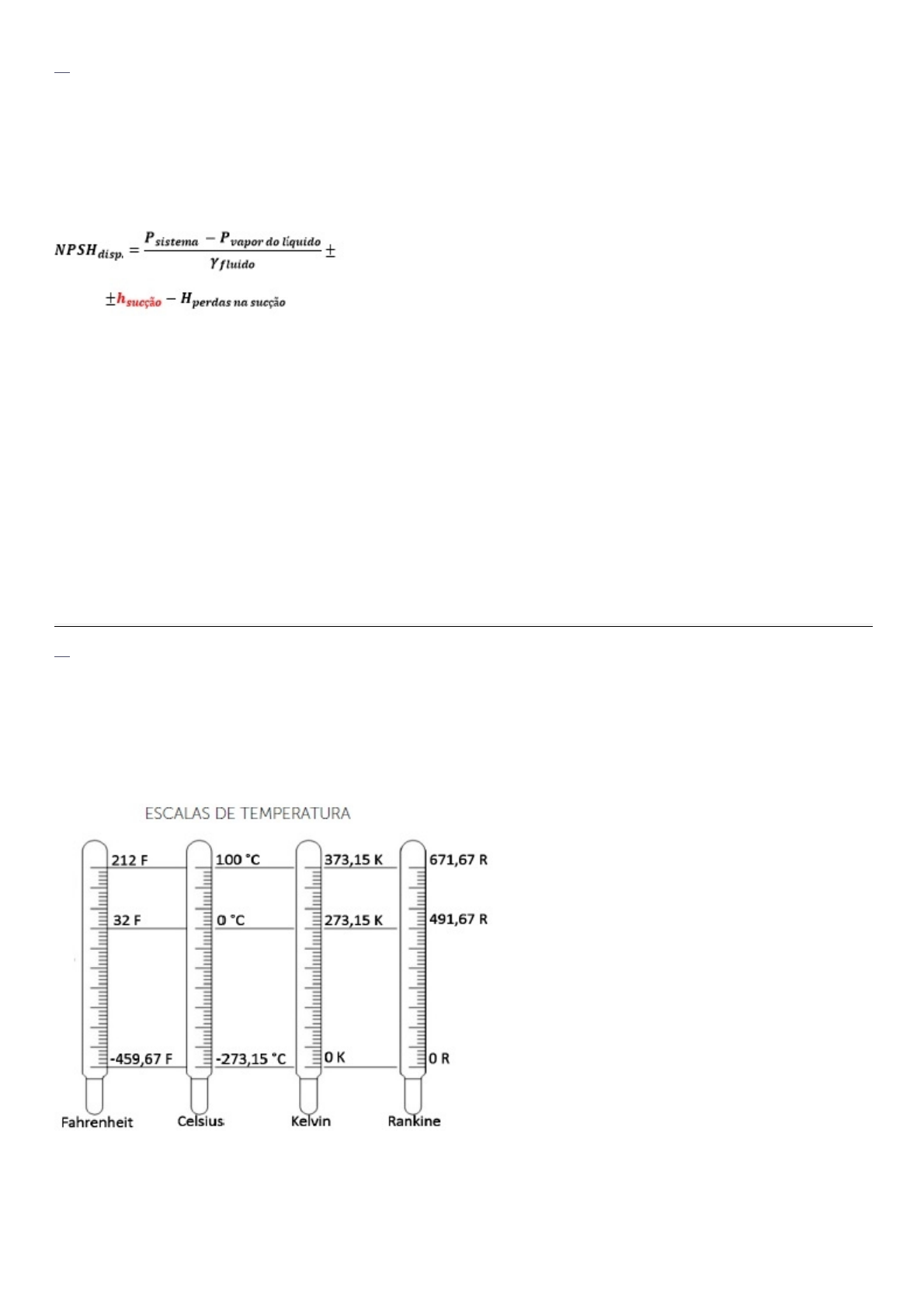

Com base no fenômeno de cavitação, defina e explique qual é o efeito da altura de sucção da
bomba no cálculo do parâmetro NPSH disponível e o que pode ser executado para aumentar o
valor do NPSH disponível com base na altura de sucção da bomba.
Resposta Esperada:
A altura de sucção da bomba se refere à distância da superfície livre do líquido que está sendo
captado até a entrada na flange da bomba. Esta altura pode ser positiva, nos casos em que o
reservatório se encontra acima do nível da bomba; ou negativa, nos casos em que o reservatório
se encontra abaixo do nível da bomba.
Com o objetivo de aumentar o valor do NPSH disponível do sistema e evitar a ocorrência de
cavitação na bomba, podem ser adotadas algumas ações:
- Aumentar a pressão da coluna de líquido elevando a altura do reservatório de sucção acima do
nível da bomba.
- Baixar o nível da bomba, aproximando-a do reservatório de sucção (quando altura de sucção é
negativa).
- Aumentar o nível de líquido dentro do reservatório de sucção.
Cada uma dessas alternativas deve ser analisada em termos econômicos e sua possibilidade de
execução de acordo com o layout da instalação do sistema de escoamento.
2. A escala de temperatura no SI é a escala Kelvin, que é uma escala absoluta. No sistema inglês,
a escala de temperatura é Rankine (também uma escala absoluta). Estas escalas de
temperatura estão relacionadas na figura anexa. Usualmente, utiliza-se também a escala
Celsius (SI) e a escala Fahrenheit (sistema inglês). Um ambiente confortável para o trabalho de
uma pessoa deve estar a uma temperatura entre 65 °F e 75 °F. Converta o intervalo delta T =
10 °F para as escalas Kelvin, Rankine e Celsius e, responda:
Qual é esse intervalo de conforto na escala Celsius?
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5NMDAyNA==&action2=RU1DMTA0&action3=NjU2MjU4&action4=MjAyMC8y&prova=MjQ1NTYwMTU=#questao_1%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5NMDAyNA==&action2=RU1DMTA0&action3=NjU2MjU4&action4=MjAyMC8y&prova=MjQ1NTYwMTU=#questao_2%20aria-label=
22/10/2020 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/avaliacao/avaliacao_lista.php 2/2
Resposta Esperada:
Conversão das temperaturas:
