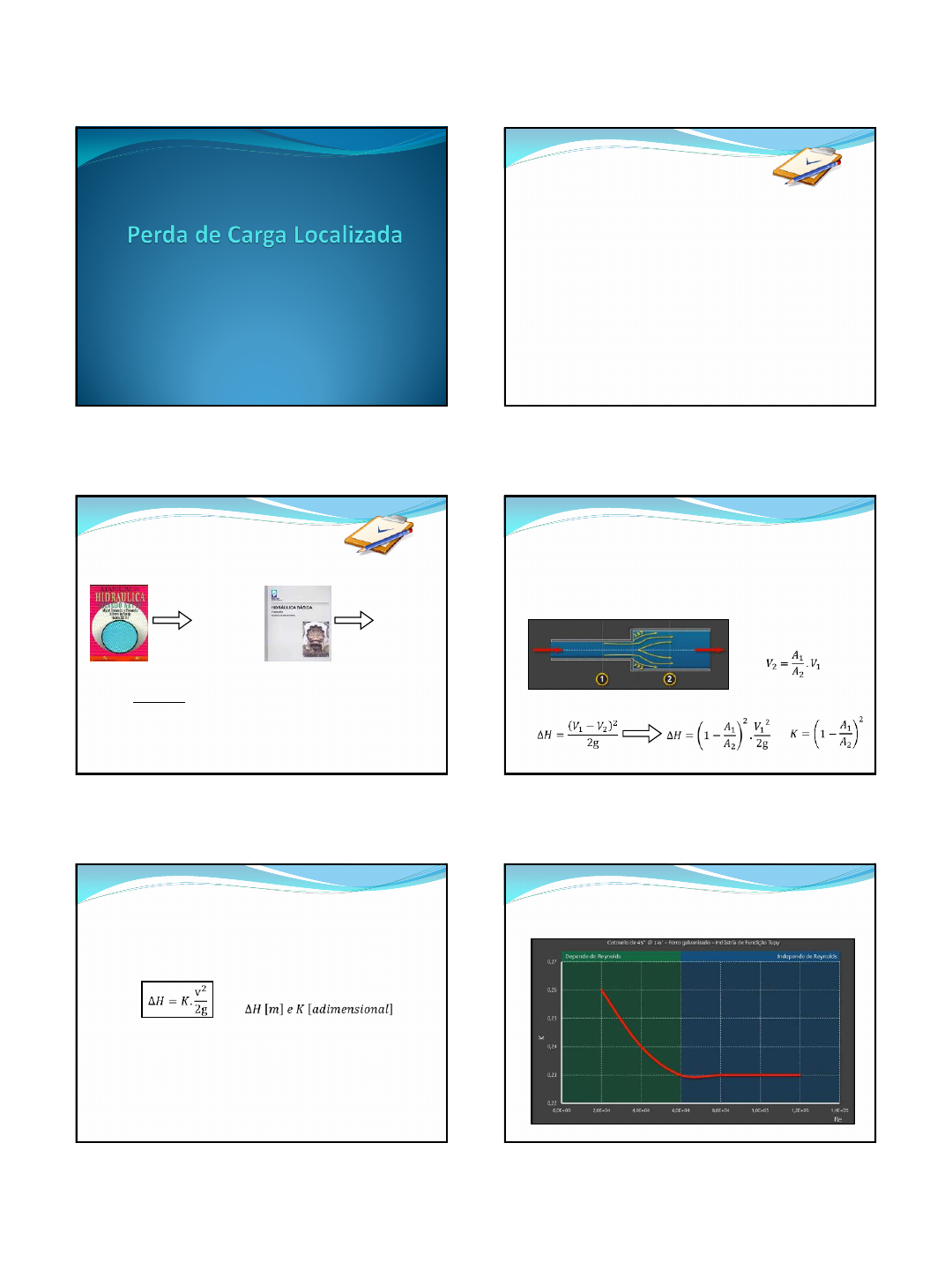

03. Perda de Carga Localizada

Prévia do material em texto

Conteúdo da aula
 Perda de Carga Localizada
 Definição
 Expressão Geral das Perdas Localizadas
 Valores de K para algumas singularidades
 Alargamento e Estreitamento de Seção (Brusco e Gradual)
 Entrada e Saída de Tubulações
 Cotovelos e Curvas
 Válvulas e Registros
 Cálculo das Perdas Localizadas
 Método dos Coeficientes de Resistência
 Método dos Comprimentos Equivalentes

Conteúdo da aula
Atenção! Este material apresenta o conteúdo
programático de forma resumida e não deve substituir
a consulta da bibliografia complementar indicada.
Capítulo
7
Capítulo
3

 É a perda de carga que ocorre em um ponto específico ou partes
bem determinadas da tubulação, ao contrário do que acontece
com as perdas ao longo do escoamento.
Definição
Expressão Geral das Perdas Localizadas
Considerando:
Teorema de Borda-Bélanger Desta forma:
Perda de Carga Localizada

 Foi demonstrado experimentalmente que a perda de carga
localizada pode ser expressa, para uma determinada peça, por
uma expressão geral:
 O coeficiente adimensional K dependerá da geometria da
conexão, do número de Reynolds e da rugosidade da parede.

 Para os casos com Re > 10
5, admite-se um valor constante que
pode ser obtido por meio de tabelas e gráficos.
Onde:
Expressão Geral das Perdas Localizadas
Perda de Carga Localizada

Gráfico com relação K x número de Reynolds
Expressão Geral das Perdas Localizadas
Perda de Carga Localizada

 O valor do coeficiente K é afetado por diversos fatores, por isso
são utilizados valores médios, que acabam diferindo de um
fabricante para outro.

 A perda de carga localizada é obtida experimentalmente, pois sua
determinação dependeria de fatores de difícil quantificação.

 Algumas singularidades mais comuns são:
 Alargamento e Estreitamentos de Seção (Brusco e Gradual)
 Entrada e Saída de Tubulações
 Cotovelos e Curvas
 Válvulas e Registros
Valores de K para Algumas Singularidades
Perda de Carga Localizada

 As mudanças de diâmetro que ocorrem numa tubulação podem ser
classificadas em bruscas ou graduais:
Alargamento Estreitamento
Alargamento e Estreitamento de Seção
Perda de Carga Localizada

A2/A1 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
K 0,5 0,46 0,41 0,36 0,30 0,24 0,18 0,12 0,06 0,02 0,00
 Nos casos de contrações bruscas, os valores do
coeficiente K serão função da relação de áreas
das seções de entrada e saída.
Alargamento e Estreitamento Brusco
Perda de Carga Localizada

 Nestes casos o coeficiente K dependerá da geometria da peça, sendo
função do ângulo de abertura da contração e da relação de áreas das
seções de entrada e saída.
Alargamento Estreitamento
Alargamento e Estreitamento Gradual
Perda de Carga Localizada

Entrada de Tubulações (Saída de Reservatórios)
Perda de Carga Localizada

r/D 0,05 0,1 0,2 0,3 0,4
K 0,25 0,17 0,08 0,05 0,04
Para os casos
com entradas
arredondadas.
Entrada de Tubulações (Saída de Reservatórios)
Perda de Carga Localizada

Nessa situação, a velocidade é
nula no trecho de maior seção
(reservatório), pois A2  ∞.
Assim, o valor de K é igual a unidade,
indicando a perda total da carga cinética.
Saída de Tubulações (Entrada de Reservatórios)
Perda de Carga Localizada

Peça K
Cotovelo de 90°, raio curto 0,9
Cotovelo de 90°, raio longo 0,6
Cotovelo de 45° 0,4
Curva de 90°, r/D = 1 0,4
Curva de 45° 0,2
Tê, passagem direta 0,9
Tê, saída lateral 2,0
Valores aproximados de K para
algumas peças comuns na prática.
Cotovelos e Curvas
Perda de Carga Localizada

Válvula de Globo ou de Disco
Peça K
Válvula de gaveta aberta 0,20
Válvula de globo aberta 10,00
Válvula de retenção 2,50
Válvula borboleta aberta 0,30
Válvula de ângulo aberta 5,00
Válvula de pé 1,75
Válvula de pé com crivo 10,00
Valores aproximados de K para as
válvulas mais comuns na prática.
Válvula de Pé
com Crivo
Válvulas e Registros
Perda de Carga Localizada

Válvula ou Registro de Gaveta
 O valor do coeficiente K dependerá do grau de fechamento da
válvula e da relação da área efetiva da abertura e área total.
a/D 0 ¼ 3/8 ½ 5/8 ¾ 7/8
K 0,15 0,26 0,81 2,06 5,52 17,0 97,8
Válvulas e Registros
Perda de Carga Localizada

Válvulas e Registros
α (°) 0 5 10 15 20 25 30 35 40 45 50
K 0,15 0,24 0,52 0,90 1,54 2,51 3,91 6,22 10,8 18,7 32,6
 O valor do coeficiente K dependerá do ângulo de abertura da peça
e da relação de áreas efetivas da abertura de passagem e da
tubulação de seção circular.
Válvula Borboleta
Perda de Carga Localizada

Válvulas e Registros
Válvula de Retenção
 O cálculo das perdas de carga localizadas, bem como o total das
perdas (distribuídas e localizadas) existentes em uma tubulação
poderá ser feita através de dois métodos:
 Método dos Coeficientes de Resistência
 Método dos Comprimentos Equivalentes
Cálculo das Perdas de Carga Localizadas
Perda de Carga Localizada

Cada trecho retilíneo provocará
uma perda de carga distribuída.

Cada singularidade provocará
uma perda de carga localizada.
Método dos Coeficientes de Resistência
Perda de Carga Localizada

 Neste método são adicionados a extensão total da tubulação,
comprimentos que correspondam à mesma perda de carga que
causariam as singularidades existentes nessa tubulação.
Para os casos de uma tubulação com
mesmo material e diâmetro:
Onde:
Método dos Comprimentos Equivalentes
Perda de Carga Localizada

Perda de Carga Localizada

Comprimentos
equivalentes em
números de
diâmetros de
canalização, para
peças metálicas,
ferro galvanizado e
ferro fundido.
Perda de Carga Localizada

EXEMPLOS
1) Dois reservatórios, mantidos em níveis constantes, são
interligados por uma tubulação de PVC rígido de 10 m de
comprimento e 50 mm de diâmetro, conforme na figura abaixo.
Admitindo que a única perda de carga localizada seja devido à
presença de um registro de gaveta parcialmente fechado, cujo
comprimento equivalente é de 20 m. Determine a vazão
transportada em regime permanente, considerando C = 145.

EXEMPLOS
2) Determinar o percentual de perdas localizadas em relação à
perda distribuída de um ramal que abastece um chuveiro de uma
instalação predial de ¾”.
Peça Descrição Leq
1 Tê, saída de lado 1,4
2, 4, 6, 8 e 9 Cotov. 90°, raio curto 0,7
3 e 7 Reg. de gaveta aberto 0,1
5 Tê, passagem direta 0,4

EXEMPLOS
3) Determinar a vazão transportada numa instalação em ferro fundido
com um diâmetro de 50 mm conforme figura abaixo. Ao se fechar
parcialmente a válvula de ângulo, qual será a sua perda localizada e
seu comprimento equivalente para transportar uma vazão de 1,96 L/s.
Considerar f = 0,033.
Os coeficientes de perda localizadas são: entrada e saída da tubulação
(K = 1,0), cotovelo 90° (K = 0,9), cotovelo de 45° (K = 0,2) e válvula de
ângulo aberta (K = 5,0).
