lista 2 hidráulica

Prévia do material em texto

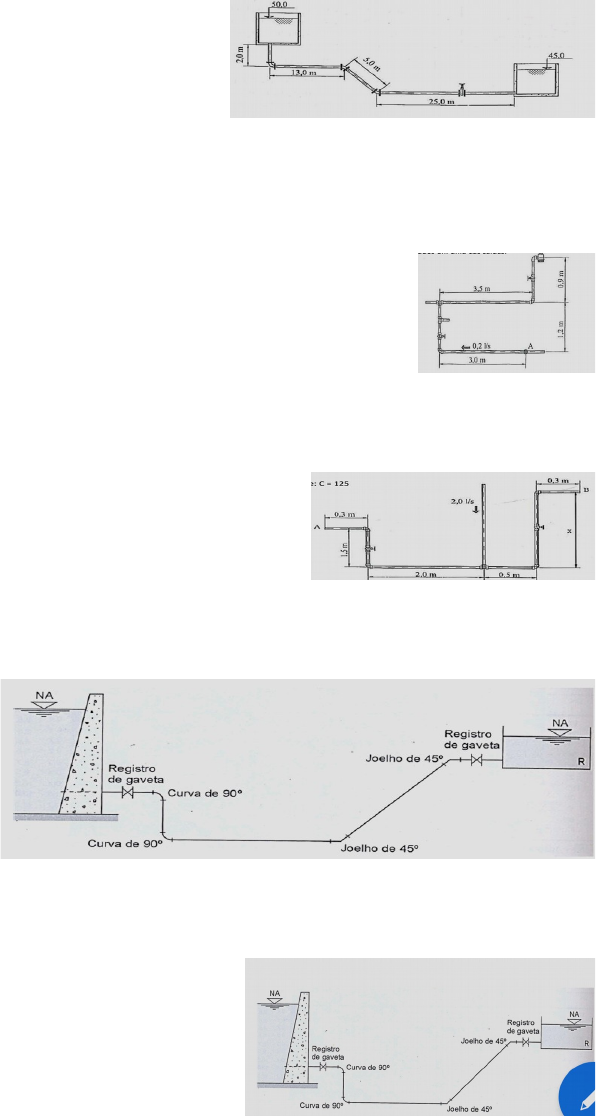

1. A instalação mostrada na Figura abaixo tem diâmetro de 50 mm em ferro fundido com leve oxidação (ε= 0,3 mm). Os coeficientes de perdas de carga localizadas são: entrada e saída da tubulação K = 1,0, cotovelo 90°K = 0,9, curvas de 45°K = 0,2 e registro de ângulo, aberto, K = 5,0. Determine, usando a equação de Darcy‐Weisbach: a) Vazão transportada; b) Querendo‐se reduzir a vazão para 1,96 L/s, pelo fechamento parcial do registro, calcule qual deve ser a perda de carga localizada no registro e seu comprimento equivalente.
2. Na instalação hidráulica predial mostrada abaixo, a tubulação é de PVC rígido, soldável com 1" de diâmetro, e é percorrida por uma vazão de 0,20 l/s de água. Os joelhos são de 90°e os registros de gaveta, abertos. No ponto A, 2,10 m abaixo do chuveiro, a carga de pressão é igual a 3,3 mH2O.Determine a carga de pressão disponível imediatamente antes do chuveiro. Os tês estão fechados em uma das saídas. Considere: ε (PVC) = 0,005 mm
3. A instalação hidráulica predial da figura está em um plano vertical e é toda em aço galvanizado novo com diâmetro de 1", e alimentada por uma vazão de 2,0 l/s de água. Os cotovelos são de raio curto e os registros de gaveta. Determine qual deve ser o comprimento x para que as vazões que saem pelas extremidades A e B sejam iguais. Considere: C = 125
4. Uma tubulação de PVC (C=150) de 100mm e com 100 metros de comprimento, transporta para um reservatório a vazão de 12 L/s. Pede‐se: (a) a perda de carga distribuída; (b) a soma das perdas de carga locais e sua percentagem em relação à distribuída; (c) a perda de carga total.Dados: Entrada:  K = 0,5; Curva de 90°: K = 0,4; Joelho de 45°: K=0,4; Reg. de gaveta aberto: K = 0,2; saída de canalização: K = 1,0.
5. Resolver o problema anterior pelo método dos comprimentos equivalentes. Dados: entrada:  Le = 2,2 m; curva de 90°: Le = 1,6 m; Joelho de 45°: Le = 1,9 m; reg. de gaveta aberto: Le = 1,0 m; saída de canalização: Le = 3,9 m.
Lista 3
1. Dois reservatórios deverão ser interligados por uma tubulação de ferro fundido (C = 130), com um ponto alto em C. Desprezando as perdas de carga localizadas, pede‐se determinar os menores diâmetros comerciais para as tubulações do trecho BD e CD capaz de conduzir vazão de 70 l/s, sob a condição de carga de pressão na tubulação superior ou igual a 2,0 m.
2. A ligação de dois reservatórios mantidos em níveis constantes é feita pelo sistema de tubulações mostrado na figura abaixo. Assumindo um coeficiente de atrito constante para todas as tubulações igual a f= 0,020, desprezando as perdas localizadas e as cargas cinéticas, determine: A) a vazão que chega ao reservatório R2, B) as vazões nos trechos de 4"e 6", e C) a pressão disponível no ponto B.
3. A diferença de nível entre dois reservatórios conectados por um sifãoé 7,5 m. O diâmetro do sifão é 0,30 m, seu comprimento, 750 m e o coeficiente de atrito f = 0,026. Se ar é liberado da água quando a carga pressão absoluta é menor que 1,2 mH20, qual deve ser o máximo comprimento do tramo ascendente do sifão para que ele escoe a seção plena, sem quebra na coluna de líquido, se o ponto mais alto está 5,4 m acima do nível do reservatório superior. Neste caso, qual é a vazão. Pressão atmosférica local igual a 92,65 kN/m²
4. Na tubulação mostrada na Figura abaixo, com 6" de diâmetro e coeficiente de atrito f = 0,022, a pressão em A vale 166,6 kN/m² eem D vale 140,2 kN/m². Determine a vazão unitária de distribuição em marcha “q”, sabendo que a tubulação está no plano vertical eque a vazão no trecho AB é de 20 l/s. Despreze as perdas localizadas
5. Determine as vazões do sistema do sistema abaixo, desprezando as perdas de carga localizada
6. Determine as vazões do sistema do sistema abaixo, desprezando as perdas de carga localizadas Dados: f1=0,0234; f2=0,0205 e f3=0,0217
7. Determine as vazões do sistema do sistema abaixo, desprezando as perdas de carga localizadas. Dados: Trecho 1 e 2  f=0,03 Trecho 3  f=0,02
