UNIVERSIDADE FEDERAL DE SERGIPE
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA

FENÔMENOS DE TRANSPORTE I
Professora: Keilla Cerqueira
5ª Lista de Exercício



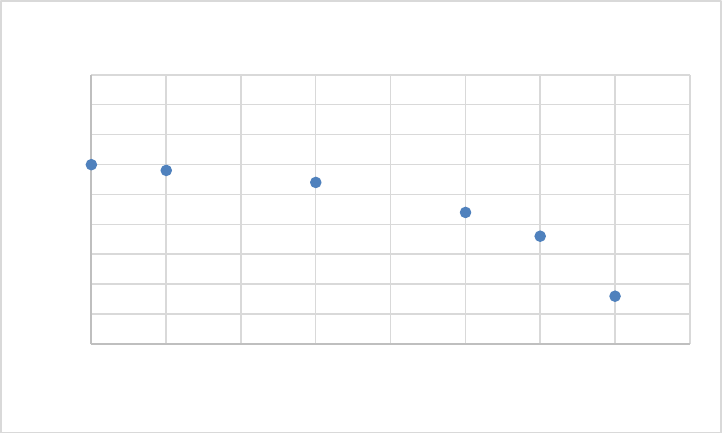

01- Na figura esta representada a curva característica de uma bomba que opera sob uma
altura geométrica (distancia entre o nível do reservatório de sucção e recalque) de 40 m. a
perda de carga total no sistema é de 10 m para a vazão de operação. Trace a curva
característica do sistema e determine o ponto operacional para uma vazão de 10 e 60
m3/h.






02- Em muitas situações praticas (por exemplo, facilidade de manutenção e proteção contra
intempéries) é necessário calcular a máxima distancia (na horizontal) que a bomba pode
ficar do tanque de sucção, sem que surjam efeitos de cavitação. A instalação da figura
abaixo esta a uma altitude de 1200 m do nível do mar. São dados: temperatura água 25ºC;
Din = 0,2 m na sucção e recalque; fD = 0,019; Ltub = 660 m. Calcular Zmax para que a
bomba ainda esteja livre de efeitos de cavitação.

25
30
35
40
45
50
55
60
65
70
0 10 20 30 40 50 60 70 80
H
 (
m
)
Q (m3/h)
Questão 01






03- Num sistema de sucção necessita-se saber, para a bomba disponível na indústria:
a) Se ocorrer cavitação quando a vazão do sistema for 75 m3/h e 90 m3/h?
b) Qual a vazão em que se inicia o processo de cavitação?
Dado:
Altura da linha de centro da bomba até o nível do liquido na sucção = 6,1 m; altitude local
do sistema = 750 m; T = 90ºC; perda de carga é 0,9 mca para Q=90 m3/h


0
10
20
30
40
50
60
0 50 100 150 200 250 300 350 400
H
 (
m
)
Q (m3/h)
Questão 02
3
3,2
3,4
3,6
3,8
4
4,2
4,4
4,6
4,8
5
0 50 100 150 200 250 300 350 400
N
P
SH
Q (m3/h)
Questão 02


04- Num sistema de bombeamento com tubulação de 103 mm de diâmetro escoa água com
velocidade de 2m/s. o nível da água no reservatório de recalque encontra-se a 18m acima
do nível do reservatório de aspiração e ambos os reservatórios são abertos à atmosfera. O
vacuômetro na entrada da bomba indica uma pressão igual a -39,24kPa e o manômetro na
saída da bomba indica uma pressão igual a 177,07kPa.
a) Com auxilio da figura selecione a bomba apropriada especificando o diâmetro da mesma.
b) Determine a equação que representa a curva característica desse sistema especificando a
altura manométrica em (m) e a vazão em (m3/h).
c) Grafar a equação característica.
d) Determine a potencia de acionamento da bomba.
Obs.: massa especifica 1000 kg/m3



05- O sistema mostrado opera com vazão de 15m3/h. considerando um rendimento de 70%
determine a potência de acionamento da bomba.
0
1
2
3
4
5
6
7
8
9
10
70 75 80 85 90 95 100 105 110
N
P
SH
 (
m
ca
)
Q (m3/h)
Questão 03
0
5
10
15
20
25
30
35
0 10 20 30 40 50 60 70 80 90 100
A
lt
u
ra
 (
m
)
Vazão (m3/h)



06- Um fabricante fornece um NPSH da bomba igual a 6,1m. Água é bombeada desde um
reservatório com uma vazão de 2556m3/h. O nível do reservatório de aspiração esta a
1,83m abaixo da bomba. A pressão atmosférica é igual a 101,32 kPa e pressão de vapor
igual a 0,886 kPa a temperatura da água é de 4ºC. Se a perda de carga total na aspiração é
igual a 1,22m, verifique se a bomba entra em cavitação nas condições acima.

07- Um sistema deve trabalhar com uma vazão de 0,75m3/min e apresenta uma altura estatica
de aspiração igual a 5m e uma altura estatica de recalque igual a 25m. estimando-se que a
perda de carga total do sistema é igual a 10m de coluna de fluido.
a) Determine a curva caracteristica do sistema.
b) Grafique na figura abaixo a curva caracteristica e determine qual a bomba que você
selecionaria mostrando o ponto de operação.
c) Especifique o diametro do rotor e o rendimento global da bomba.
d) Determine a potencia de acionamento da bomba.





0
10
20
30
40
50
60
0 10 20 30 40 50 60 70
A
lt
u
ra
 (
m
)
Vazão (m3/h)
Rugosidade da tubulação: 0,2 mm.
Diâmetro (aspiração e recalque): 30 mm.
Válvula de pé: 1,75.
Registro: 0,2.
Válvula de retenção: 2,5.
Curva 90º: 0,4
Água a 30ºC




08- A agua a 40ºC escoa com uma vazão igua a 20m3/h num sistema de bombeamento
conforme mostra a figura. Considere uma tubulação de ferro galvanizado novo com
diametro de 60 mm e rugosidade absoluta igual a 0,1 mm. O comprimento total da
tubulação é igual a 50m. Determine a potencia de acionamento considerando um
rendimento global de 65%.



09- Uma bomba bombeando água a uma altura manométrica de 13,72m. A pressão
barométrica é igual a 99,25kPa e a pressão de vapor é igual a 4,13kPa. Considere que a
perda de carga na aspiração é de 1,83m. Determine a altura de aspiração máxima
permitida para não ocorrer cavitação.

10- A curva caracteristica da bomba mostrada na figura deve operar em um sistema de
bombeamento de agua. O sistema apresenta uma curva caracteristica dada por:
Hman(m)=30+0,035Q
2 (m3/h).
a) Mostre na figura abaixo o ponto de operação.
b) Determinar a potencia considerando que o rendimento global é igual a 55%.
c) Determinar tambem a equação da curva caracteristica de uma bomba.
d) Depois de 2 bombas (iguais à mostrada no gráfico) associadas em paralelo.
Consedere massa especifica igua a 1000kg/m3 e gravidade 9,81m/s2
Hmáx


11- No projeto de uma bomba se tem os seguintes parâmetros: Pressão atmosférica igual a
0,97 bar, pressão de vapor igual a 0,017 bar. Perda de carga na tubulação de aspiração
0,25m, vazão máxima 400l/s. Determinar o NPSH requerido pela bomba e a altura
máxima de aspiração para não ocorrer cavitação.


0
2
4
6
8
10
12
14
16
18
20
100 200 300 400 500 600 700 800
N
P
SH
 (
m
ca
)
Q (L/s)
