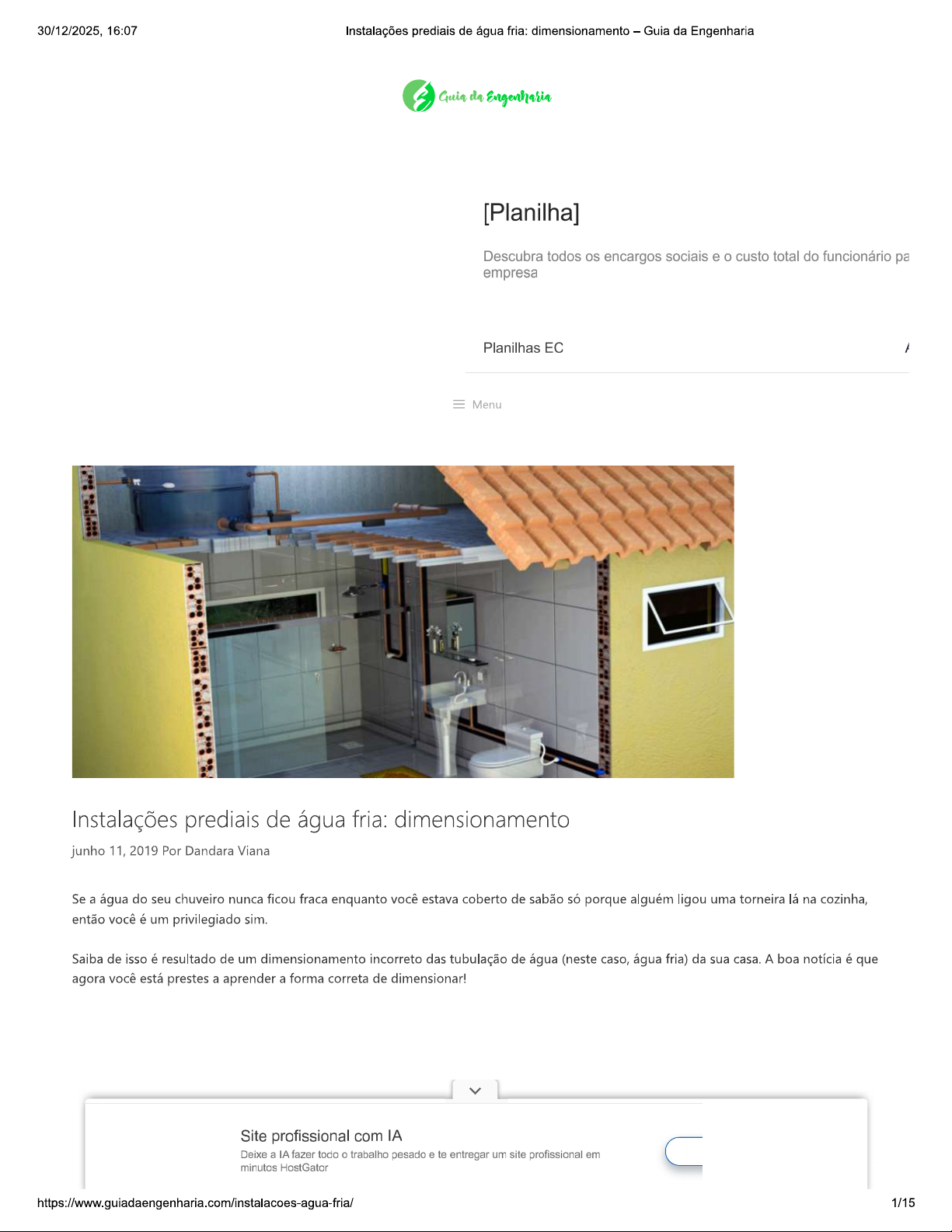

30/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Guia da Engenharia [Planilha] Descubra todos os encargos sociais e o custo total do funcionário pa empresa Planilhas EC Menu Instalações prediais de água fria: dimensionamento junho 11, 2019 Por Dandara Viana Se a água do seu chuveiro nunca ficou fraca enquanto você estava coberto de sabão só porque alguém ligou uma torneira lá na cozinha, então você é um privilegiado sim. Saiba de isso é resultado de um dimensionamento incorreto das tubulação de água (neste caso, água fria) da sua casa. A boa notícia é que agora você está prestes a aprender a forma correta de dimensionar! Site profissional com IA Deixe a IA fazer todo trabalho pesado e te entregar um site profissional em minutos HostGator 1/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento Guia da Engenharia [Planilha] Planeje seu caixa com clareza acompanhe seus saldos futuros facilidade Planilhas EC Mas para começarmos, precisamos saber que as instalações de água fria são conjunto de tubulações, dispositivos, equipamentos e reservatórios que têm a finalidade de abastecer os pontos de utilização de água em ambientes como o banheiro, a cozinha e a lavanderia. Dessa forma, neste post iremos lhe mostrar os componentes das instalações de água fria, bem como as instruções técnicas para o correto uso e dimensionamento desses componentes, de acordo com a ABNT NBR 5626/1998. i [Planilha] Planeje seu caixa com clareza acompanhe seus saldos futuros facilidade Planilhas EC Ah, e se quiser saber também como fazer dimensionamento das tubulações de esgoto sanitário predial, clique aqui. Vamos lá, então? Principais componentes das instalações de água fria Agora, antes de aprendermos a dimensionar, iremos conhecer os principais componentes das instalações de água fria. Alimentador predial É a tubulação que liga a fonte de abastecimento a um reservatório de água de uso doméstico, ou seja, é aquela responsável pela entrada de água na edificação. Barrilete É a tubulação que se origina no reservatório e da qual derivam as colunas de distribuição, quando o tipo de abastecimento é indireto, ou seja, feito por intermédio de um reservatório.. Já quando o abastecimento é direto, o barrilete pode ser considerado como a tubulação diretamente ligada ao ramal predial. Coluna de distribuição É a tubulação derivada do barrilete e destinada a alimentar os ramais. Ramal É É ab 2/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia É a tubulação que liga o ramal à peças de utilização. Peça de utilização Componente na posição a jusante do sub-ramal que permite a utilização da água e o ajuste da sua vazão, em alguns casos. As peças de utilização fazem, ainda, parte dos aparelhos sanitários. Aparelho sanitário Costumamos associar a palavra aparelho sanitário à imagem de uma vaso sanitário. No entanto, essa palavra tem um significado mais amplo e, nada mais é, que um aparelho ligado à instalação predial destinado ao uso de água para fins higiênicos ou a receber dejetos ou águas servidas. Ou seja, os aparelhos sanitários contemplam, além dos vasos sanitários, os lavatórios, as pias, os mictórios, as banheiras e até os chuveiro. Caso tenha ficado alguma dúvida, observe a imagem abaixo: 3/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Principais componentes das instalações hidráulicas Dimensionamento Agora que já conhecemos alguns termos técnicos, iremos agora aprender como dimensionar as tubulações de água fria. E, antes de mais nada, precisamos nos atentar que esse dimensionamento deve assegurar as vazões adequadas nos pontos de utilização de modo a tornar o mais eficiente possível uso da água e energia. 4/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Para isso, devemos conhecer as vazões de abastecimeto de água para cada peça, conforme a seguir. Ah, se você já quiser pular para a parte prática do dimensionamento, clique aqui para conferir post seguinte com um ótimo exercício. Vazões de projeto Vazões nos pontos de utilização As tubulações de água fria devem ser dimensionadas de tal forma que, no uso simultâneo provável de dois ou mais pontos de utilização, a vazão de projeto seja plenamente disponível. Para determinar a vazão mínima de projeto de cada ponto, basta observarmos os valores na tabela 1 abaixo. Tabela 1 - Vazão e pesos nos pontos de utilização em função do aparelho sanitário e da peça de utilização 5/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento Guia da Engenharia Já no caso de funcionamento simultâneo não previsto pelo cálculo de dimensionamento da tubulação, a redução temporária da vazão, em qualquer um dos pontos de utilização, não deve comprometer significativamente a satisfação do usuário. Para tanto, recomenda-se projetar e executar sistemas independentes de distribuição para instalações prediais que utilizam componentes de alta vazão, como, por exemplo, a válvula de descarga para bacia sanitária. Vazões no restante da tubulação Para o cálculo da vazão nos pontos restantes da tubulação, faz-se uso dos pesos da tabela 1 acima. Mas antes disso, é preciso dividir a instalação em vários trechos e, para isso, devemos saber que os trechos começam e terminam sempre qu Po pe 6/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento Guia da Engenharia banheiro serão ligadas ao mesmo tempo. Sabendo disso, a vazão em cada trecho restante é, então, estimada pela fórmula abaixo: Onde: Q é a vazão no trecho é a soma dos pesos até o trecho, contados no sentido contrário à vazão. Vazões no abastecimento de reservatório Em relação às vazões do abastecimento de reservatórios, recomenda-se dividir a capacidade do reservatório pelo tempo de enchimento para que possamos determiná-la. tempo de enchimento, por sua vez, depende muito do tipo de reservatório como, por exemplo: no caso de edifícios com pequenos reservatórios individualizados, o tempo de enchimento deve ser menor que 1 h e; no caso de grandes reservatórios, o tempo de enchimento pode ser de até 6 h. Velocidade máxima Desse modo, sabendo as vazões recomendadas, os diâmetros das tubulações devem ser tal que a velocidade da água, em qualquer trecho de tubulação, não atinja valores maiores que 3 m/s. Desse modo: 4.Q D V.π Onde: D é diâmetro da tubulação (m); vé a velocidade (m/s); a vazão do ponto de utilização (m³/s), tabela 1. Perda de carga Escolhido o diâmetro e a vazão em cada trecho, devemos calcular a perda de carga unitária em cada trecho para, após isso, multiplicar pelo comprimento total do trecho e, assim, calcular a perda de carga total. Ah, para saber mais sobre perda de carga, clique aqui. Perda de carga unitária Tubos lisos (plástico, cobre ou liga de cobre) Onde: J é a perda de carga unitária (kPa/m); Tu 7/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Onde: a perda de carga unitária (kPa/m); Q é a vazão estimada na seção considerada dé o diâmetro interno do tubo (mm). Perda de carga total = Onde: é a perda de carga total (kPa); é comprimento total do trecho, considerando o comprimento real e os acessórios (m), tabelas 2 e 3. Tabela 2 - Comprimento equivalente para conexões lisas (plástico, cobre ou liga de cobre) 8/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Pressões de projeto Calculada perda de carga, devemos, por fim, verificar se as pressões de projeto na tubulação são atendidas. Isso porque, em condições dinâmicas, ou seja, com escoamento, a pressão da água nos pontos de utilização deve ser estabelecida de modo a garantir a vazão de projeto indicada na tabela 1 acima e o bom funcionamento da peça de utilização. Desse modo, as pressões máxima e mínima abaixo devem ser garantidas. Pressão disponível A pressão disponível na saída do trecho deve considerar a diferença de cota positiva ou negativa, ou seja, a coluna Ne da 10/1530/12/2025, 16:07 Instalações prediais de água fria: Guia da Engenharia A Onde: a pressão disponível no trecho considerado (kPa). Pdisp,(i-1) é a pressão disponível no trecho anterior (kPa); cota é a diferença de cota entre início e fim do trecho (m) Pressão disponível residual A pressão disponível residual considera as perdas de carga verificadas no mesmo trecho. Desse modo: Onde: a pressão disponível residual no trecho considerado (kPa). Pdisp,i é a pressão disponível no trecho considerado (kPa); é a perda de carga total do trecho (kPa) Pressão requerida A pressão disponível residual deverá, então, atender à pressões máxima e mínima, abaixo. Caso contrário, mudanças no taçado ou no diâmetro escolhido devem ser feitas. Pressão máxima Em condições estáticas, ou seja, sem escoamento, a pressão da água em qualquer ponto de utilização da rede predial de distribuição não deve ser superior a 400 kPa, pois, caso contrário, pode haver risco de explosão da tubulação. A ocorrência de sobrepressões devidas a transientes hidráulicos como o golpe de aríete, deve ser considerada no dimensionamento das tubulações. Tais sobrepressões são admitidas, desde que não superem valor de 200 kPa. Além disso, a pressão excessiva na peça de utilização tende a aumentar desnecessariamente consumo de água. E a solução para isso é dimensionar a tubulação para trabalhar próximo aos limites mínimos de pressão, que veremos a seguir. Pressão mínima No geral, a pressão na tubulação de utilização não deve ser inferior a 10 kPa. Algumas exceções para regra acima devem ser consideradas: a pressão no ponto da caixa de descarga pode atingir o valor mínimo de até 5 kPa e; e ponto da válvula de descarga para bacia sanitária pode atingir valor mínimo de até 15 kPa. Já em relação à rede predial de distribuição, a pressão da água em condições dinâmicas, ou seja, com escoamento não deve ser menor que 5 kPa. Se quiser exercitar, é só clicar aqui! Se E 11/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento Guia da Engenharia Dandara Viana Engenheira Civil pela Universidade Federal do Piauí, engenheira de obra, perita judicial e pós-graduanda em Avaliação, Auditoria e Perícias de Engenharia. in Construção Civil Dimensionamento, Hidráulica, Instalações hidráulicas, Tubulação30/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Isso nos deixa muito feliz, muito obrigada! Responder Matheus Macedo junho 22, 2019 às 12:03 am Ótimo trabalho !!! Só faltou tratar da perda de carga Responder Dandara Viana junho 24, 2019 às 12:19 pm Obrigada, Matheus! Não se preocupe, estou finalizando um post complementar a esse, aguarde Responder Carlos Rogério novembro 6, 2019 às 6:31 pm Ótimo post. Eu não achei a parte de dimensionamento de reservatório, alimentador predial e bombas Responder Dandara Viana novembro 6, 2019 às 6:58 pm Obrigada Carlos, infelizmente ainda não temos post sobre reservatórios e bombas, mas já fica a dica! Responder Marcel novembro 15, 2019 às 11:15 am 13/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento Guia da Engenharia Responder Dandara Viana novembro 16, 2019 às 11:56 pm Com certeza, obrigada por perceber Marcel! Responder Beatriz março 4, 2020 às 4:38 pm Olá, ao começar um dimensionamento real de uma residência térrea unifamiliar, com qual pressão disponível residual eu começo? Responder Dandara Viana março 5, 2020 às 1:04 pm O Beatriz, no início, como não há nenhum trecho antes, podemos somente considerar a diferença de cota para o cálculo da pressão disponível. Logo, a pressão disponível residual no primeiro trecho será a pressão disponível menos a perda de carga neste trecho. Para ficar mais claro, veja o nosso exemplo resolvido! Responder cristina teixeira de lima junho 5, 2020 às 1:27 pm Olá Dandara, parabéns pelo site. Gostaria de saber se tem um e-mail para contato. Responder Dandara Viana junho 5, 2020 às 2:44 pm 14/1530/12/2025, 16:07 Instalações prediais de água fria: dimensionamento - Guia da Engenharia Deixe um comentário Nome E-mail Site Comentário do post Pesquisar ... Conheça nosso canal no YouTube YouTube © 2025 Guia da Engenharia Built with GeneratePress 15/15
