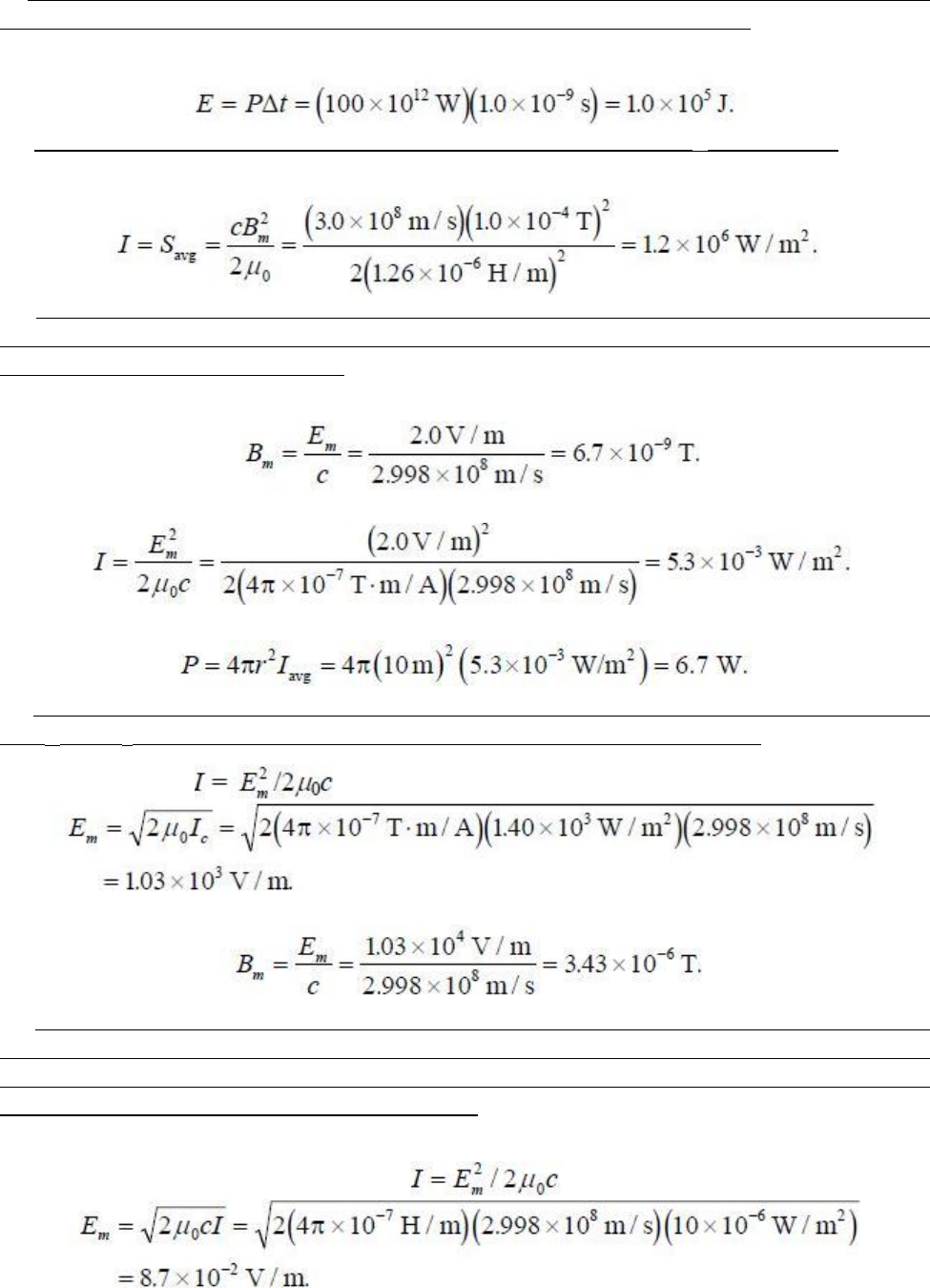

7. Alguns lasers de neodímio-vidro podem produzir 100 TW de potência em pulsos de 1,0 ns com um
comprimento de onda de 0,26 µm. Qual é a energia contida em um desses pulsos?
Se P é a potência e Δt é o intervalo de tempo de um pulso, então a energia em um pulso é:
11. Qual é a intensidade de uma onde eletromagnética plana se o valor de Bm é 1,0 x 10
-4 T?
A intensidade é a média do vetor de:
13. O campo elétrico máximo a uma distância de 10 m de uma fonte pontual isotrópica é 2,0 V/m.
Quais são (a) o valor máximo do campo magnético e (b) a intensidade media da luz a essa distancia da
fonte? (c) Qual é a potencia da fonte?
(a) A amplitude do campo magnético da onda é
(b) a intensidade é
(c) O poder da fonte é
15. A luz do Sol, no limite superior da atmosfera terrestre, tem uma intensidade de 1,40 kW/m2. Calcule
(a) Em e (b) Bm para a luz solar nessa altitude, supondo tratar-se de uma onde plana.
(a) Usamos para calcular Em:
(b) A amplitude do campo magnético é, portanto,
17. Um avião que se encontra a uma distancia de 10 km de um transmissor de radio recebe um sinal
com uma intensidade de 10 µW/m2. Determine a amplitude (a) do campo elétrico e (b) do campo
magnético associado ao sinal na posição do avião. (c) Se o transmissor irradia uniformemente ao longo
de um hemisfério, qual é a potência da transmissão?
(a) A taxa média de fluxo de energia por unidade de área, ou intensidade, está relacionada à
energia elétrica amplitude de campo Em por
(b) A amplitude do campo magnético é dada por
(c) A uma distância r do transmissor, a intensidade é I = P / 2πr2, onde P é a potenciado
transmissor sobre o hemisfério com uma área de superfície 2πr2, portanto
33. Na Fig. 33-42 um feixe luminoso com uma intensidade de 43 W/m2 e a polarização paralela ao
eixo y, atravessa um sistema composto por dois filtros polarizadores cujas direções fazem ângulos
θ1 = 70° e θ2 = 90° com o eixo y. Qual é a intensidade da luz transmitida pelo sistema?
 O ângulo entre a direção da polarização do incidente de luz na primeira folha de
polarização e a direção de polarização dessa folha é θ1 = 70 °. Se I0 é a intensidade da
luz incidente, então a intensidade da luz transmitida através da primeira folha é
A direção da polarização da luz transmitida faz um ângulo de 70° com a vertical e um ângulo
de θ2 = 20° com a horizontal. θ2 é o ângulo que faz com a direção de polarização da segunda folha de
polarização. Consequentemente, a intensidade transmitida é
35. Na Fig. 34-42 um feixe de luz inicialmente não-polarizada atravessa três filtros polarizados cujas
direções de polarização fazem ângulos de θ1 = 40°, θ2 = 20° e θ3 = 40° com a direção do eixo y. Que
porcentagem da intensidade inicial da luz é transmitida pelo conjunto? (Sugestão: Preste atenção nos
ângulos.)
Seja I0 a intensidade da luz não polarizada incidente na primeira folha de
polarização. A intensidade transmitida é e a direção da polarização da luz
transmitida é θ1 = 40° no sentido anti-horário a partir do eixo y no diagrama. A direção
de polarização da segunda folha é θ2 = 20° no sentido horário a partir do eixo y, portanto,
o ângulo entre a direção da polarização incidente nessa folha e a direção de polarização
da folha é 40° + 20° = 60°. A intensidade transmitida é
e a direção da polarização da luz transmitida é 20° no sentido horário a partir do eixo y. A
direção de polarização da terceira folha é θ3 = 40° no sentido anti-horário a partir do eixo y.
Consequentemente, o ângulo entre a direção de polarização da luz incidente nessa folha e a direção de
polarização da folha é 20° + 40° = 60°. A intensidade transmitida é
Assim, 3,1% da intensidade inicial da luz é transmitida.

39. Um feixe de luz polarizada passa por um conjunto de dois filtros polarizadores. Em relação a
direção de polarização da luz incidente as direções de polarização dos filtros são θ para o primeiro
filtro e 90° para o segundo. Se 10% da intensidade incidente são transmitidos pelo conjunto, quanto
vale θ?
À medida que o feixe polarizado de intensidade I0 passa pelo primeiro polarizador, sua
intensidade é reduzida para I0 cos
2 θ. Depois de passar pelo segundo polarizador que faz um ângulo de
90° com o primeiro filtro, a intensidade é
que implica ou. Isso leva a
θ = 70° ou 20°.
41. Um feixe de luz parcialmente polarizada pode ser considerado uma mistura de luz polarizada e
não-polarizada. Suponha que um feixe desse tipo atravesse um filtro polarizador e que o filtro seja
girado de 360° enquanto se mantem perpendicular ao feixe. Se a intensidade da luz transmitida varia
por um fator de 5,0 durante a rotação do filtro, que fração da intensidade da luz incidente esta associada
a luz polarizada do feixe?
 Seja I0 a intensidade do feixe incidente e f seja a fração que é polarizada. Assim, a intensidade
da porção polarizada é f I0. Após a transmissão, essa porção contribui com f I0 cos
2 θ para a intensidade
do feixe transmitido. Aqui θ é o ângulo entre a direção da polarização da radiação e direção da
polarização do filtro. A intensidade da porção não polarizada do feixe incidente é (1 – f) I0 e, após a
transmissão, essa porção contribui (1 - f) I0/2 para a intensidade transmitida. Consequentemente, a
intensidade transmitida é
À medida que o filtro é girado, cos2 θ varia de um mínimo de 0 a um máximo de 1, então a
intensidade transmitida varia de um mínimo de
para um máximo de
A proporção de Imax para Imin é
Definindo a razão igual a 5,0 e resolvendo para f, obtemos f = 0,67.
43. Queremos fazer a direção de polarização de um feixe de luz polarizada girar de 90° fazendo o feixe
passar por um ou mais filtros polarizadores. (a) Qual é o número mínimo de filtros necessários? (b)
Qual é o número de mínimo filtros necessários se a intensidade da luz transmitida deve ser mais de
60% da intensidade original?
(a) A rotação não pode ser feita com uma única folha. Se uma folha for colocada com sua
direção de polarização em um ângulo de 90° com a direção de polarização da radiação incidente,
nenhuma radiação será transmitida. Isso pode ser feito com duas folhas. Colocamos a primeira folha
com sua direção de polarização em algum ângulo θ, entre 0 e 90°, na direção de polarização da radiação
incidente. Coloque a segunda folha com sua direção de polarização em 90° na direção de polarização
da radiação incidente. A radiação transmitida é então polarizada em 90° na direção da polarização
incidente. A intensidade é
onde I0 é a radiação incidente. Se θ não for 0 ou 90°, a intensidade transmitida não será zero.
(b) Considere n folhas, com a direção de polarização da primeira folha fazendo um ângulo de
θ = 90°/n em relação à direção de polarização da radiação incidente. A direção de polarização de cada
folha sucessiva é girada 90°/n no mesmo sentido da direção de polarização da folha anterior. A
radiação transmitida é polarizada, com sua direção de polarização fazendo um ângulo de 90° com a
direção de polarização da radiação incidente. A intensidade é
Queremos o menor valor inteiro de n para o qual é maior que 0,60I0. Começamos com n = 2 e
calculamos cos2n (90° / n). Se o resultado for maior que 0,60, obtivemos a solução. Se for menor,
aumente n em 1 e tente novamente. Repetimos esse processo, aumentando n por 1 de cada vez, até que
tenhamos um valor para o qual cos2n (90° / n) seja maior que 0,60. O primeiro será n = 5.
45. Um raio de luz que se propaga inicialmente no vácuo incide na superfície de uma placa de vidro.
No vácuo o raio faz um ângulo de 32,0° com a normal a superfície, enquanto no vidro faz um ângulo
de 21,0° com a normal. Qual é o índice de refração do vidro?
 A lei da refração afirma
 Tomamos omeio 1 como vácuo, com n1 = 1 e θ1 = 32,0°. O meio 2 é o vidro, com θ2 = 21,0°.
Resolvemos para n2:
47. A Fig. 33-49 mostra um raio luminoso sendo refletido em dois espelhos perpendiculares A e B.
Determine o ângulo entre o raio incidente i e o raio r´.
 O ângulo de incidência do raio de luz no espelho B é de 90°- θ. Portanto, o raio
de saída r' faz um ângulo 90° - (90° - θ) = θ com a direção vertical e é antiparalelo ao
de entrada. O ângulo entre i e r' é, portanto, 180°.
49. Quando o tanque retangular de metal da Fig. 33-51 está cheio ate a borda de um liquido
desconhecido em observador O, com os olhos ao nível do alto do tanque, mal pode ver o vértice E. A
figura mostra um raio que se refrata na superfície do liquido e toma a direção do observador O. Se D
= 85,0 cm e L = 1,10 m, qual é o índice de refração do liquido?
Observe que o normal para a superfície de refração é vertical no diagrama. O
ângulo de refração é θ2 = 90° e o ângulo de incidência é dado por tan θ1 = L / D, onde
D é a altura do tanque e L é a sua largura. Portanto
A lei da refração produz
onde o índice de refração do ar foi considerado como unidade.
51. Na Fig. 33-53 uma estaca vertical com 2,00 m de comprimento se projeta do fundo de uma piscina
ate o ponto 50,0 cm acima da água. O Sol está 55,0° acima do horizonte. Qual é o comprimento da
sombra da estaca no fundo da piscina?
 Considere um raio que pasta no topo do poste, como mostra o diagrama a
seguir. Aqui θ1 = 90° - θ = 35°, l1 = 0,50 m, e l2 = 1,50 m. O comprimento da sombra
é x + L. x é dado por

De acordo com a lei da refração, n2 sen θ2 = n1 sin θ1. Tomamos n1 = 1 e
n2 = 1,33 (da Tabela 33-1). Então,
L é dado por
O comprimento da sombra é de 0,35 m + 0,72 m = 1,07 m.
55. Na Fig. 33-57 um raio incide em uma das faces de um prisma triangular de vidro imerso no ar. O
ângulo de incidência θ é escolhido de tal forma que o raio emergente faz o mesmo ângulo θ com a
normal a outra face. Mostre que o índice de refração n do vidro é dado por
Onde φ é o ângulo do vértice superior do prisma e ψ é o ângulo de desvio, definido como o ângulo
entre o raio emergente e o raio incidente. (Nessas condições, o ângulo de desvio ψ tem o menor valor
possível, que é denominado ângulo de desvio mínimo.)
Marcamos o ponto de entrada do raio de luz A, o vértice
do prisma B e o ponto de saída C do raio de luz. Além disso, o
ponto na Fig. 33-57 onde ψ é definido (no ponto de interseção
das extrapolações dos raios incidentes e emergentes) é indicado D. O ângulo indicado
pelo ADC é o suplemento de ψ, então denotamos que ψs = 180 ° - ψ. O ângulo de refração no vidro é.
Os ângulos entre o raio interior e as superfícies próximas são o complemento de θ2,
então o denotamos θ2c = 90° - θ2. Agora, os ângulos do triângulo ABC devem aumentar para 180 °:
Além disso, os ângulos no triângulo ADC devem aumentar para 180 °:
o que simplifica para. Combinando isso com nosso resultado anterior,
encontramos. Assim, a lei da refração produz

57. Uma fonte luminosa pontual está 80, 0 cm abaixo da superfície de uma piscina. Calcule o diâmetro
do círculo na superfície através do qual a luz emerge da água.
A referência à Fig. 33-24 pode ajudar na visualização de por que
parece haver um “círculo de luz” (considere girar essa imagem em
torno de um eixo vertical). A profundidade e o raio desse círculo (que
é do ponto a ao ponto f nessa figura) estão relacionados à tangente do
ângulo de incidência. Assim, o diâmetro D do círculo em questão é
61. No diagrama de raios da Fig. 33-60, onde os ângulos não estão desenhados em escala, o raio incide
com o ângulo critico na interface dos materiais 2 e 3. O ângulo φ é 60,0° e dois dos índices de refração
são n1 = 1,70 e n2 = 1,60. Determine (a) o índice de refração n3 e (b) o valor do ângulo θ. (c) Se o valor
de θ aumenta, a luz consegue penetrar no meio 3?
 (a) Na notação deste problema, a Eq. 33-47 torna-se
que produz n3 = 1,39 para θc = φ = 60°.
 (b) Aplicando a Eq. 33-44 para a interface entre o material 1 e o material 2,
temos que produz θ = 28,1 °.
 (c) Diminuir θ aumentará φ e, portanto, fará com que o raio atinja a interface (entre os materiais
2 e 3) em um ângulo maior que θc. Portanto, nenhuma transmissão de luz no material 3 pode ocorrer.
63. A Fig. 33-62 mostra uma fibra ótica simplificada: um núcleo de plástico (n1 = 1,58) envolvido por
um revestimento de plástico com um índice de refração menor (n2 = 1,53). Um raio luminoso incide
em uma das extremidades da fibra com um ângulo θ. O raio deve sofrer reflexão interna total no ponto
A, onde atinge a interface núcleo-revestimento. (Isso é necessário para que não haja perda de luz cada
vez que o raio incide na interface.) Qual é o maior valor de θ para o qual existe reflexão interna total
no ponto A?
 Ao examinar a Fig. 33-62, é importante notar que o ângulo (medido a partir
do eixo central) para o raio de luz no ar, θ, não é o ângulo para o raio no núcleo de
vidro, que denominamos θ'. A lei da refração leva a

assumindo nar = 1. O ângulo de incidência do raio de luz que atinge o revestimento é o complemento
de θ ', que denominamos θ'comp e lembramos que
No caso crítico, θ'comp deve ser igual a θc especificado pela Eq. 33-47. Assim sendo,
o que leva ao resultado: Com n1 = 1,58 e n2 = 1, 53, obtemos

65. Na Fig. 33-64 um raio luminoso incide perpendicularmente a face ab de um prisma de vidro (n =
1,52). Determine o maior valor do ângulo φ para o qual um raio é totalmente refletido na faca ac do
prisma se este está imerso (a) no ar; (b) na água.
 (a) Nenhuma refração ocorre na superfície ab, então o ângulo de incidência
na superfície ac é 90° - φ. Para uma reflexão interna total na segunda superfície,
ng sin (90 ° - φ) deve ser maior que na. Aqui ng é o índice de refração do vidro e na
é o índice de refração do vidro ar. Como sen (90 ° - φ) = cos φ, queremos o maior
valor de φ para o qual ng. Lembre-se de que cos φ diminui à medida que φ aumenta de zero. Quando
φ tem o maior valor para o qual ocorre a reflexão interna total, então ng cos φ = na, ou
O índice de refração do ar é considerado uma unidade.
 (b) Agora substituímos o ar por água. Se nw = 1,33 é o índice de refração da água, então o maior
valor de φ para o qual ocorre a reflexão interna total é
75. (a) Prove que um raio de luz que incide em uma janela de vidro emerge do lado oposto com a
mesmo direção que o raio original e deslocado lateralmente, como na Fig. 33-71. (b) Mostre que, para
pequenos ângulos de incidência, o deslocamento lateral é dado por

Onde t é a espessura do vidro, θ é o ângulo de incidência do raio em radianos e n é o
índice de refração do vidro.
 Seja θ o ângulo de incidência e θ2 o ângulo de refração na face esquerda da
placa. Seja n o índice de refração do vidro. Então, a lei da refração produz sin θ = n sin θ2. O ângulo
de incidência na face direita também é θ2. Se θ3 é o ângulo de emergência, então n sin θ2 = sin θ3.
Assim, sin θ3 = sin θ e θ3 = θ.
O raio emergente é paralelo ao raio incidente. Desejamos derivar uma
expressão para x em termos de θ. Se D é o comprimento do raio no vidro, então
D cos θ2 = t e D = t / cos θ2. O ângulo α no diagrama é igual a θ - θ2 e
Portanto,
Se todos os ângulos θ, θ2, θ3 e θ - θ2 são pequenos e medidos em radianos,
então sen θ ≈ θ, sin θ2 ≈ θ2, sin (θ - θ2) ≈ θ - θ2 e cos θ2 ≈ 1. Assim x ≈ t (θ - θ2). A lei da refração
aplicada ao ponto de incidência na face esquerda da placa é agora θ ≈ n θ2, então θ2 ≈ θ/n e
