Construção de Edifícios

Esquadrias

Funções
• Estanqueidade ao ar;
• Estanqueidade à água;
• Resistência a cargas uniformemente distribuídas
(como pressão do vento);
• Resistência a operação de manuseio;
• Atenuar, quando fechada, os sons provenientes de
ambientes externos.

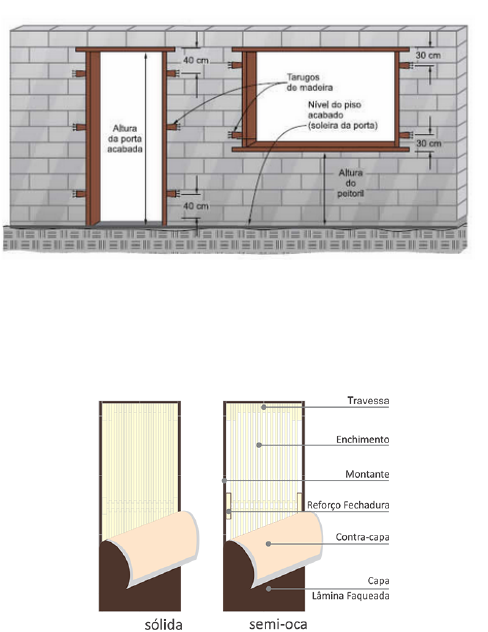

Batentes
 Os batentes devem ser fixados aos tacos ou
fixados por chumbadores de prego ou chapa de aço,
com pregos menores nos intervalos para melhor fixação.
 A argamassa para fixação é de cimento e areia
no traço 1:3 em volume.


Esquadrias de madeira (Portas)



• Lisa – constituída de um núcleo e chapeada nas duas
faces.
• Almofadada – confeccionada com madeira maciça,
com duplo rebaixo.
• Calha – feita com sarrafos do tipo - macho e fêmea
- presa por meio de travessas embutidas.

Os núcleos de portas podem ser:
• Semi-oco:
- de colméia de papel kraft, para portas não
sujeitas a umidade.
- De lâminas compensadas, aplicado em portas
utilizadas em locais não sujeitos a umidade
constante.
- De raspas de madeira selecionada, aglutinadas
com cola sintética, secas em estufa, usadas em
portas onde não estão sujeitas a umidade
constante.
- De sarrafos compensados, aglutinados com
cola à prova de água, pode ser utilizada em
locais de umidade constante.

Enquadramento
 O enquadramento do núcleo das portas será
constituído por duas peças – montantes e travessas.

Guarnições
 Cabe à guarnição fechar a união do batente com
a parede. (são as vistas).

Sóculos
 Tem a função de dar acabamento na união da
guarnição com o rodapé, quando o rodapé for diferente
da guarnição.

Porta pronta
 Para a instalação das portas prontas é deixado o
vão para o encaixe da porta com medidas
aproximadamente 1,5 cm nas laterais e altura para a
fixação do batente. Este será fixado com espuma
expansiva de poliuretano. Após a fixação esperar por 24
horas para a retirada das cunhas.

Soleiras
A parte inferior do vão da porta ao nível do piso.


Esquadrias de ferro
 A fixação de esquadrias em alvenaria será feita
com grapas de ferro chato bipartido tipo cauda de
andorinha ou com parafusos apropriados. As grapas
serão solidariamente chumbadas com argamassa de
cimento e areia no traço 1:3 em volume, distante entre
si não mais que 60 cm e em número mínimo de duas
unidades por montante.


A armadura poderá ser executada com perfis
laminados de espessura nunca inferior a (1/8), com perfis
de chapas no 14 a frio ou a partir das chapas perfiladas de
aço e zincadas, sem utilização de soldas.

Esquadrias de alumínio
As esquadrias de são 2,9 vezes mais leves que
as de aço, possuem maior durabilidade, melhor perfeição
no acabamento e melhor estética.

Contramarco (quadro fixo)
 Os montantes verticais precisam ser fixados
perfeitamente aprumados. Os cantos deverão ser de 90o
(em esquadro).

A superfície do alumínio deve ser protegida, do
contato com produtos tais como: argamassas, cimento e
resíduos aquosos e ácidos.

Esquadrias de PVC
 São utilizadas principalmente em venezianas.
Aplica-se mais em residências de alto padrão pois o custo
ainda é muito alto.

Janelas
É um conjunto composto por batentes (marco)
e folhas, que controlam o fechamento de um vão à
iluminação e à ventilação.. Podem ser fabricadas em
madeira PVC, ferro ou alumínio.

Tipos

Projetante e de tombar = maxiar
Bandeira = de abrir

Pingadeiras
 É um acabamento externo de proteção, que
serve para desviar a água da chuva impedindo que a
mesma escorra ao longo da parede.
 Deve ser instalado na base do vão da esquadria,
mas também pode ser instalada sobre uma parede ou
muro, para evitar o acúmulo de água e consequente
deterioração de uma alvenaria por conta da umidade
acumulada..
• inclinação para o exterior de
aproximadamente 2%.




















Alvenaria de Vedação

 Definição: Conjunto de paredes ligadas ou não
por argamassas.
 As paredes utilizadas como elemento de
vedação devem possuir as seguintes características
técnicas:
• Resistência mecânica
• Isolamento térmico e acústico
• Resistência ao fogo
• Estanqueidade
• Durabilidade
 O assentamento dos componentes tem de ser
executado com juntas de amarração.






A execução da alvenaria
 A execução da alvenaria deve ser iniciada pelos
cantos principais ou pelas ligações com quaisquer outros
componentes e elementos da edificação.
 A ligação com pilares de concreto armado é feita
com ferros-cabelos fixados no pilar com cola epóxi. Os
ferros-cabelos são de aço e tem 5,0 mm de diâmetro,
distanciados na altura de cerca de 30 cm, com
comprimento de 50 cm.
 No lugar de ferros-cabelos também pode ser
utilizada a tela de aço galvanizado de malha quadrada de
15 mm x 15 mm e diâmetro dos fios de 1,5 mm.
 Não se deve deixar panos soltos de alvenaria por
longos períodos nem executá-los com muita altura de
uma só vez.
 Para obras com estrutura de concreto armado,
a alvenaria tem de ser interrompida abaixo das vigas ou
lajes. Esse espaço será preenchido após 7 dias de modo
a garantir o perfeito travamento entre a alvenaria e a
estrutura (encunhamento ou aperto) sendo que o
pavimento superior também terá que estar com
alvenaria pronta.
 A abertura de sulcos na alvenaria para o
embutimento das tubulações para as instalações, eles só
podem ser iniciados após a execução do travamento das
paredes e devem ser feitas com discos de corte ou com
ponteiro e talhadeira bem afiados.
Equipamentos para execução da alvenaria



Vãos de porta e janelas
 É preciso ser somado às medidas do projeto
para os vãos das esquadrias, as folgas necessárias para o
encaixe do marco (batente) ou contra-marco. As folgas
existentes entre a alvenaria e a esquadria devem ser
preenchidas com argamassa de cimento e areia.
 Sobre o vão de portas e janelas, deve-se moldar
vergas ou colocar vergas pré-moldadas excedendo o
vão de pelo menos 50 cm de cada lado.


Assentamento
 Assentamento de lajota uma vez em paredes de
divisa (muros) e paredes externas.
 É recomendado que a primeira fiada sobre
elemento de concreto seja assentada com argamassa só
de cimento e areia no traço 1:3 em volume.
 É preciso também chapiscar a face da estrutura
(lajes, vigas, pilares) que ficam em contato com a
alvenaria ou usar argamassa colante na ligação com o
elemento de concreto.

Argamassa de assentamento
Componentes:
• Cal virgem;
• Água;
• Cal hidratada -é proveniente da reação da cal
virgem com a água;
• Areia.

Para argamassa de assentamento o traço
normalmente utilizado é o 1:2:9 (cimento:cal:areia) para
Uma vez
Meia vez
alvenaria de vedação de bloco cerâmico. A resistência a
compressão para este traço é de aproximadamente 1,3
MPa, compatível com a resistência do bloco..
A argamassa contendo cal apresenta maior
plasticidade, que dá uma condição de maior
trabalhabilidade para argamassa no estado fresco.
 As especificações da cal hidratada para
argamassa estão definidas em três tipos, do maior para
o menor grau de pureza:

• CH-I: cal hidratada especial (tipo I)
• CH-II: cal hidratada comum (tipo II)
• CH-III: cal hidratada comum com carbonatos (tipo III)

Blocos

Blocos silicocalcários
 Blocos de forma prismática, fabricados por
prensagem a partir de uma mistura de cal virgem em pó
e areia silicosa, submetidos a um processo de
autoclavagem à alta pressão, o bloco de vedação é
fabricado com dois furos com largura de 9 cm x 14 cm
x 19 cm.
• Deve-se fazer o encunhamento com argamassa
expansiva e blocos serrados na diagonal.
• O corte do bloco deve ser feito comele molhado.
• Argamassa de assentamento no traço 1:5 de cal e
areia, com descanso de 3 dias.

Blocos vazados de concreto simples
 Peças regulares e retangulares (19x19x39)
fabricadas com cimento, areia, pedrisco, pó de pedra e
água.
• Os blocos deverão ser armazenados cobertos,
protegidos de chuva, em pilha não superior a 1,5m de
altura.
• O traço indicado é de 1 : 0,5 : 4,5 (cimento: cal: areia).

Vantagens:
-Mais leves;
-Menor tempo de assentamento e revestimento;
-Menor consumo de argamassa;
-Melhor acabamento e uniformidade.

Desvantagens:
- Não permite cortes para dividi-los
- Geralmente, em arremates do vão, pode ser
necessários tijolos comuns.
- Difícil para se trabalhar nas aberturas de rasgos para
embutimento de tubulações;
- A absorção da argamassa de assentamento é
diferente da dos blocos.

Tijolos maciços de barro cozido
 São blocos de barro comum, moldados com
arestas vivas e retilíneas (190x90x57).
• Devem ser molhados antes do uso.

Blocos cerâmicos vazados
 Bloco cerâmico vazado, moldado com arestas
vivas retilíneas. São produzidos a partir da cerâmica
vermelha, tendo a sua conformação obtida através de
extrusão.
 São utilizadas com a finalidade de diminuir o peso
das estruturas e tem as seguintes dimensões: 9x19x19cm.

Concreto celular
 É um	 tipo de concreto	 que faz parte dos
concretos denominados leves e se caracteriza por ser
bastante espumoso e poroso, devido à Introdução de ar
ou outro gás na pasta de cimento, (ou de cal), misturada
com areia ou outro material silicoso, com adição de pó
de alumínio.

As principais vantagens do concreto celular são:
• Leveza;
• Bom desempenho térmico e acústico;
• Redução no uso de concreto;
• Resistência ao fogo.

Desvantagens:
• São mais caros e menos resistentes

Blocos estruturais
 São projetados para suportar outras cargas
verticais além da do seu peso próprio, compondo o
arcabouço estrutural da edificação. As paredes onde são
utilizados não precisam ter pilares ou vigas, já que os
próprios blocos seguram as estruturas.
Impermeabilização

O projeto de impermeabilização deverá ser
desenvolvido conjuntamente com o projeto geral e os
projetos setoriais do edifício.
O sistema de impermeabilização pode ser
classificado como rígida e flexível. Dessa forma
os	 sistemas flexíveis	 devem ser utilizados em	 áreas
expostas e mais sujeitas a fissuração	e os	rígidos	devem
ser utilizados somente em	áreas com pouca ou nenhuma
movimentação estrutural.


Sistema de impermeabilização
rígido

 Como os sistemas rígidos não acompanham as
movimentações térmicas, pode ocorrer o surgimento de
fissuras e consequentemente falhas na
impermeabilização por onde a água pode se infiltrar. Usa-
se concretos e argamassas impermeáveis sobre
suportes não fissuráveis nesse tipo de sistemana de
impermeabilização.
 Os sistemas de impermeabilização rígida são
utilizados em	 fundações, subsolos, poço de
elevador,	 reservatórios	 e	 piscinas	 enterradas, vigas
baldrames e	muros de arrimo, pisos em contato direto
com o solo., que são elementos com pouquíssima
exposição ao sol e/ou estão enterrados


Concreto impermeável
 O traço deve ser dosado adequadamente, com
agregados de granulometria conveniente, consumo de
cimento maior que 300 kg/m³ e fator água/cimento
baixo. Quanto menor a quantidade de água empregada,
maior será a impermeabilidade do concreto. Alguns
aditivos podem ser adicionados também.
.
Argamassa Impermeável
 É dosada e preparada na obra e é composta de
cimento Portland, areia, aditivos impermeabilizantes
hidrófugos e água.

Vantagens: 	Facilidade de execução, baixo custo.
Pontos a considerar:	 Menor resistência à
movimentações.
Locais indicados:		Vigas baldrames e pisos em contato
com o solo.
Principais marcas comerciais: Vedacit (Otto Baumgart)
e SIKA 1 (Sika), Masterseal® 302 (Degussa).


Argamassas poliméricas:
 É produto	 composto de cimento, minerais
(agregados), e aditivos poliméricos acrílicos, um
cristalizante, que veda os poros da argamassa e um
polímero acrílico, junto com a parte líquida, que carrega
a água necessária para a cura do cimento.

Sistema de impermeabilização
flexível

 São constituídos de materiais asfálticos ou
polímeros sintéticos. É o sistema mais utilizado para as
coberturas e são capazes de acompanhar melhor as
contrações e dilatações térmicas que as estruturas estão
sujeitas.
 A superfície sobre a qual se aplica a
impermeabilização deve preparada aplicando-se uma
camada de argamassa de cimento e areia, traço 1:3 em
volume, com espessura mínima de 2,0 cm, para deixar a
superfície regular e lisa, com arestas e cantos
arredondados e caimento mínimo de 1% em direção aos
coletores de águas pluviais.



Moldadas in loco (membranas)
A impermeabilização moldada in loco consiste na
aplicação, a frio ou a quente, de um produto
impermeabilizante líquido que, depois de seco, se
converte numa membrana flexível. É indicada,
principalmente, para espaços pequenos ou locais de difícil
acesso.

• Emulsões asfálticas: É normalmente utilizada para
impermeabilização de elementos de fundação e
também áreas internas, como banheiros e sacadas. Não
possui resistência mecânica e é aplicada a frio com o
auxilio de um rolo ou broxa.

• Emulsões acrílicas: Elastômeros (Neopreme e Hypalon)
dispersos em água são aplicados sobre a camada de
regularização em diversas demãos intercaladas por um
estruturante. Não tem resistência mecânica e é indicado
para coberturas e telhados.

Pré-fabricadas (mantas)

Nos sistemas pré-fabricados as espessuras são
definidas e controladas e geralmente podem ser
aplicados apenas em uma camada. São indicados para
áreas com 50m² ou mais e em ambientes mais
agressivos, como por exemplo reservatórios, aterros
sanitários, estação de tratamento de esgoto e túneis.
subsolos e coberturas.

• Mantas asfálticas: aplicada à quente sob uma camada
de primer com o auxilio maçarico (consumo 1,17 m2/m2.).
A resistência mecânica e a abrasão são baixas, por isso
deve ser feita uma camada de revestimento –
contrapiso e piso. É vendida em rolos e indicado para
os mais diversos elementos estruturais como lajes,
vigas, reservatórios, piscinas.

• Mantas poliméricas PVC e PEAD: Entre todas as
opções, as membranas de PEAD são as que
apresentam maior resistência à agressividade química
e biológica, além de responderem melhor às
solicitações de tração, perfuração e corte.

• Mantas elastoméricas: Por ser um produto resistente e
versátil, o EPDM é utilizado em forma de membranas
de borracha destinadas aos telhados e outros lugares
onde uma grande resistência à intempéries e ao ozônio
são necessárias. A manta elastomérica (EPDM) e
manta butílica consomem 1,1 m2/m2.


Após a aplicação da manta, se faz o fechamento
dos ralos e contornos abertos e coloca uma lamina de
água para testar a estanqueidade do sistema e deixa por
48 horas para verificar possíveis vazamentos.
Em praticamente quase todos os sistemas
aderentes emprega-se uma pintura primária
(imprimação), com finalidade de favorecer a aderência do
material constituinte do sistema de impermeabilização. A
aderência pode ser de três tipos: independente, semi-
independente e aderente.

Proteção mecânica

Tem a finalidade de proteger a
impermeabilização da ação de agentes atmosféricos ou
de ação mecânica.
Quando se utiliza manta em ambientes pequenos
como banheiro faz-se a regularização diretamente sobre
a impermeabilização, com uma camada de isolamento de
argamassa no traço 1:5 de cimento e areia fina e adiciona-
se um impermeabilizante líquido, para evitar manchar os
pisos.Proteção térmica

 Tem como objetivo evitar oscilações térmicas
bruscas, reduzir a influência da temperatura em
deformações da construção, melhorar o conforto, além
de aumentar a vida útil da impermeabilização.

• Juntas de dilatação: são responsáveis por evitar
rachaduras ou trincas, pois criam um espaço para que
o concreto, granilite ou cimento se expandam sem
danificar a estrutura. Geralmente, essas juntas são
réguas muito finas de plástico, madeira ou metal.

• Juntas de vedação de silicone:	a principal característica
é a colagem, vedação e selagem de materiais de
construção como cerâmico metal, vidro, plástico,
madeira, concreto, etc.

O sistema mais indicado em junta é o de manta
asfáltica que atendem aos movimentos de confecção e
dilatação das juntas, sem rompimento.



Ambiente e sua
impermeabilização


Caixas d’água e Piscinas

• Impermeabilizações rígidas (exceto caixas d’água
elevadas);
• Membranas poliméricas;
• Mantas poliméricas;
• Mantas asfálticas (exceto para caixas d’água potáveis).

Floreiras
• A impermeabilização deve ultrapassar no mínimo 20
cm do nível da terra;
• Em floreiras localizadas junto a paredes elevadas, o nível
da impermeabilização deve subir 80 cm acima do nível
da terra;
• Utilizar mantas anti-raiz quando houverem plantas com
raiz que podem afetar a impermeabilização.
• A drenagem deve ser feita conforme a imagem:




Ralos
A impermeabilização deve sempre ser levada
até dentro da tubulação que receberá a água,
tangenciando a face superior da camada de
regularização.




Paredes Verticais:
Nos casos de muretas a impermeabilização
deverá cobrir a alvenaria passando por sobre ela. Na
parede oposta quando houver a manta deve elevar-se
entre 20 a 30 cm a partir do nível da mureta.

Rodapés

• A NBR 279/75 e NBR 9574/1986 exige que a
impermeabilização se estenda verticalmente nos
rodapés no mínimo 20 cm acima do piso acabado, para
evitar-se o desprendimento da impermeabilização ou
infiltração de água por detrás da mesma.
• A borda da impermeabilização deve ser embutida, o
que pode ser obtida abrindo-se uma canaleta de no
mínimo 2x2 cm em toda a volta, em altura adequada.
• Deve ser previsto rebaixo na parede de platibanda para
que a proteção mecânica não represente acréscimo
de espessura na platibanda.



• Os mesmos cuidados devem ser observados nos
rodapés de pilares ou paredes nas coberturas.
Soleiras
No caso de cômodos cobertos com acesso à
área externa impermeabilizada, para evitar que a
umidade penetre, a impermeabilização da soleira deve
adentrar no mínimo 50 cm, elevando-se no mínimo 3
cm com caimento de 1% para área externa.

Revestimento

Cuidados iniciais

Todos os aparelhos, válvulas embutidas, dutos e
redes de gás, água, e esgoto deverão ser ensaiados sob
a pressão recomendada.
Todas as superfícies destinadas a receber
revestimento de argamassa (ou argamassado) serão
preparadas conforme a figura abaixo:



Chapisco
O chapisco será feito com argamassa de areia e
cimento traço 1:3 em volume. Caso a superfície a ser
preparada seja concreto ou isopor utiliza-se aditivo
adesivo colante.
!!! massa única = camada única.

Taliscamento
Logo depois de fazer chapisco, é preciso fazer
o taliscamento que consiste no assentamento de um
pedaço de madeira ou de caco de azulejo que servião
como referência para o acabamento.	Em seguida, com o
auxilio de um nível e uma régua, preenche-se o espaço
entre as taliscas com argamassa (faixas mestras).



• O ideal é fazer todo o taliscamento do pavimento
antes de iniciar a colocação dos batentes e
contramarcos e/ou janelas.


Emboço

 O emboço só pode ser aplicado após a pega
completa do chapisco e o traço de argamassa simples
com cal virgem pode ser de 1:6 de cal e areia, e a
quantidade de cimento dependerá do local a ser aplicado.

Tipos de juntas para revestimentos e onde usa-las
 Nas paredes expostas à insolação e/ou umidade
devem ser executadas juntas de movimentação, sempre
que a área de revestimento for igual ou maior que 24
m2, ou sempre que uma das dimensões do revestimento
for igual ou maior que 6 m. Nesses casos deve ser
seguida a norma NBR 13.753 – Juntas de Movimentação
e de Dessolidarização.



Juntas de movimentação
As juntas de movimentação devem feitas em
paredes internas com área igual ou maior que 32 m² ou
sempre que uma das dimensões do revestimento for
igual ou maior que 8 m, que devem ter largura de
aproximadamente 8 mm e adentrar até a alvenaria e
estar a no máximo 6 m de distância uma da outra.

Juntas de dessolidarização
As juntas de dessolidarização ajudam a absorver
as tensões devido a movimentações na interface de
diferentes elementos do sistema revestimento, por conta
do comportamento diferencial entre eles. Estas devem
ser dimensionadas em função das movimentações
previstas para o revestimento e em função da
deformabilidade admissível dos selantes.

O preenchimento das juntas de movimentação
ocorre em duas etapas:

a) Enchimento das juntas ou limitadores de fundo (A
face dos limitadores terá a forma de arco, convexa
ou plana, se o limitador for compressível);
!!! Material de enchimento deve ser altamente
deformável, como borracha alveolar, espuma de
poliuretano, manta de algodão para calefação, cortiça,
aglomerado de madeira, etc;


b) Acabamento de silicone, poliuretano ou mástiques
elásticos. Esses materiais têm a função direta de
vedar a entrada de umidade ou agentes agressivos,
além de serem flexíveis, permitindo a livre
movimentação das juntas. Os selantes devem aderir
apenas às laterais das juntas, e não ao fundo, de
forma a facilitar a acomodação das movimentações.


Onde locar as juntas:
• Em todo o perímetro do encontro piso/fachada;
• Encontro da alvenaria com forros (ex: marquises);
• Encontro de alvenaria com pilares e vigas - mudança
de materiais que compõem a base;
• Encontro com outros tipos de revestimento;
• Encontro com outros elementos.
Observações importantes:
• A areia deverá ser lavada de rio e não pode conter
impurezas. A quantidade de material fino de
granulometria inferior a 0,075mm (Peneira nº 200) não
pode ultrapassar 5% (em massa). A dimensão máxima
característica da areia tem de ser de 3 mm para
emboço.
• No recebimento do material na obra é necessário
verificar visualmente seu aspecto geral quanto à
granulometria, cor, cheiro, existência de impurezas,
matéria orgânica, torrões de argila ou qualquer outro
tipo de impureza.
• Aferição do volume da areia do caminhão fará se pelo
comprimento x largura e a média das alturas no centro
da carroceria e próximo dos quatro cantos.
• O teste para conhecer a qualidade da areia é colocar
uma porção num frasco, juntar água, agitar
vigorosamente e deixar a mistura em repouso por 20
minutos. Se a água que sobrenadar o depósito for clara,
a areia ensaiada é de boa qualidade, se mostrar-se
turva, é possível que seja de má qualidade.
• No recebimento da areia deve-se exigir que esteja o
mais seca possível por razões econômicas.
• A espessura recomendada para o emboço deve ser
de 1,5 cm e não deve passar de 2 cm. Para espessura
muito grossa deve se fazer mais de uma camada, o
que acarreta um trabalho maior, pois deve se fazer à
primeira camada e só após a secagem fazer a segunda
camada.
• O desempeno da argamassa deve ser feito após 45
minutos com régua de alumínio, tendo ela de ser
apoiada nas faixas-mestras.
• A argamassa contendo cimento deverá ser aplicada
dentro de 2 ½ horas, a contar do primeiro contato do
cimento com a água.

Propriedadesque influenciam o
desempenho das argamassas no
estado plástico e no estado
endurecido

As argamassas de revestimento devem apresentar
as seguintes propriedades:

Estado plástico: consistência, coesão, tixotropia,
plasticidade, retenção de água, conteúdo de ar
incorporado, adesão inicial e trabalhabilidade;

Estado endurecido: resistência à compressão, resistência
à tração, resistência ao desgaste superficial, resistência
ao fogo, resistência ao ataque por sulfatos ou outros
ataques químicos, capacidade de deformação, aderência,
permeabilidade e condutividade térmica.


Plasticidade: é a propriedade pela qual a argamassa
tende a reter as deformações após a redução dos
esforços. Ela depende também do teor de ar e do teor
de aglomerantes, bem como da intensidade de mistura
das argamassas.

Consistência: é a propriedade pela qual a argamassa
tende a resistir às deformações que lhe são impostas,
isto é, a maior ou menor facilidade de a argamassa
deformar-se sob a ação das cargas durante a sua
aplicação.
A consistência para as argamassas pode ser
dividida em três tipos distintos: seca, plástica e fluida, em
relação à quantidade de pasta que envolve o agregado.
• Consistência seca- a pasta de aglomerante preenche
apenas os vazios entre os grãos, que permanecem em
contato. As argamassas tornam-se ásperas e pouco
trabalháveis. Argamassa para regularização de piso. Esta
só com cimento e areia

• Consistência plástica- a pasta de aglomerante forma
uma película fina que molha a superfície dos grãos do
agregado, criando boa aderência entre eles, propiciando
argamassas de boa trabalhabilidade.

• Consistência fluida- a pasta de aglomerante encontra-
se com excesso de água e, com isso, perde-se a
coesão interna da argamassa. Como os grãos do
agregado ficam imersos no meio da pasta, não opõem
nenhuma resistência ao deslizamento.

Coesão: é definida como a união íntima e aglutinação
entre os componentes da argamassa. Essa propriedade
é resultante da ação das forças atrativas existentes entre
as partículas e está ligada aos constituintes mais finos, isto
é, superfície específica dos sólidos, sendo a pasta a
responsável pela coesão das argamassas. Altera-se a
coesão de uma argamassa variando-se a superfície
específica dos sólidos ou a quantidade de água presente
na mistura (BOMBLED, 1967).

Tixotropia: é um fenômeno que certos líquidos
apresentam, diminuindo a viscosidade quando são agitado
porém seguido de uma gradual reversão quando a
tensão é retirada. A viscosidade dos materiais como cal
e o cimento é diminuída por agitação, a qual provoca
uma diminuição na coesão entre as partículas bem como
no atrito interno do volume envolvido. Assim, quanto
maior a agitação menor a viscosidade, reduzindo a
coesão e a consistência

Viscosidade: é definida como a velocidade de deformação
de um corpo e está ligada à pasta da argamassa, ao teor
de água, e à forma dos grãos do agregado e ao efeito
lubrificante das partículas finas.

Atrito interno: está ligado aos grãos mais grossos do
agregado e à sua distribuição na mistura, variando com
a forma, o estado da superfície, a dimensão dos grãos,
o volume da pasta interfacial e seu teor de água.

Trabalhabilidade
A trabalhabilidade das argamassas é uma
propriedade complexa resultante da união de diversas
outras propriedades tais como: consistência, plasticidade,
retenção de água, coesão interna e tixotropia, adesão
inicial, exsudação de água e massa específica.
Uma argamassa de revestimento é considerada
trabalhável quando se consegue penetrar facilmente no
seu interior a colher de pedreiro, sem que a argamassa
seja fluida, além de manter-se coesa ao ser transportada,
não aderindo à colher de pedreiro ao ser lançada contra
a base; distribui-se facilmente e possibilita o
preenchimento de todas as reentrâncias da base. Não
deve endurecer rapidamente quando aplicada, para
poder ser espalhada, cortada na operação de..
Em termos práticos, a trabalhabilidade significa
facilidade de manuseio, por parte do operário que
prepara e aplica a argamassa, para o assentamento de
alvenaria e de revestimento de paredes e tetos.
Tecnologicamente, a trabalhabilidade é influenciada pela
distribuição contínua da granulometria do agregado, pelo
seu módulo de finura como também pela forma dos
grãos, bem como do teor de aglomerante.

Retenção de água
A função da retenção de água é de evitar que
durante a aplicação em superfícies absorventes, como
em alvenaria e também por evaporação, não ocorra a
perda da água de amassamento necessária à hidratação
do cimento, bem como a de manter a consistência da
argamassa.
A retenção de água é de suma importância, pois
interfere no tempo em que a argamassa fica exposta,
desde a aplicação até o momento de regularização e
desempeno e em suas propriedades no estado
endurecido.
A maior retenção de água se dará nas
argamassas que contenham aglomerantes de alto grau
de finura. O aumento do teor de finos não só aumenta a
área de contato das partículas sólidas com a água,
fazendo com que haja maior quantidade de ligações
entre estes dois componentes da mistura, mas também
diminui os espaços a serem percorridos pela água
dificultando sua remoção.

Massa específica e teor de ar incorporado
A massa específica de uma argamassa no estado
fresco é definida pela razão entre a massa do material
que ocupa o volume de um determinado recipiente, e o
volume desse recipiente e depende da massa específica
dos materiais constituintes, da proporção desses
materiais, da relação água/cimento e/ou água/cal, do teor
de ar incorporado, do processo de adensamento e da
distribuição granulométrica do agregado miúdo.
O teor de ar incorporado presente nas
argamassas é decorrente do processo de mistura e
depende do índice de vazios e do teor de aglomerantes;
com o aumento do teor de aglomerante, o teor de ar
diminui. O uso de aditivo incorporador de ar nas
argamassas deve ser limitado, porque o teor de ar
incorporado afeta a aderência dos revestimentos
endurecidos.

Adesão inicial
É definida pela capacidade de aderência da
argamassa fresca à base. A adesão inicial faz parte das
características de trabalhabilidade da argamassa bem
como das características de porosidade ou rugosidade da
base. Essa propriedade é que distingue o
comportamento futuro do conjunto base-revestimento
quanto ao desempenho em função da aderência.


Propriedades das argamassas
no estado endurecido

Resistência mecânica
A resistência mecânica das argamassas de
revestimento é uma propriedade que envolve
solicitações de naturezas distintas, tais como: resistência
à compressão e à tração e resistência ao desgaste
superficial e ao impacto. Essas propriedades dos
revestimentos estão relacionadas à capacidade de
suportar esforços mecânicos das mais diversas origens,
como a movimentação da base em que estão aderidos,
movimentos higroscópicos por umidade de infiltração e
contração do revestimento devido às variações de
temperatura.
As propriedades de resistência ao impacto e ao
desgaste estão relacionadas com a ação dos usuários das
edificações, como a ação de cargas de impactos, de
fricção e de riscamentos de argamassa.

Capacidade de absorver deformações
É a capacidade que o material possui de se
deformar sem apresentar ruptura quando sujeito às
solicitações diversas e de retornar à condição original,
quando cessam essas solicitações.
O aumento do teor de cal permite, em princípio, a
obtenção de argamassas com maior capacidade de
absorver deformações.

Aderência
É a capacidade da argamassa de absorver as
tensões normais ou tangenciais à superfície de interface
com a base de aplicação. É um fenômenoessencialmente mecânico, devido, basicamente, à
penetração da pasta aglomerante ou da própria
argamassa nos poros ou entre as rugosidades da base
de aplicação.
A resistência de aderência é diretamente
proporcional à resistência à tração da argamassa, e há
um aumento de resistência de aderência à medida que
se aumenta a resistência à compressão axial. À	medida
que os poros do substrato são maiores e,
consequentemente, a área específica menor, há um
aumento da resistência de aderência.

Permeabilidade
É a propriedade que governa a taxa de fluxo de
um fluido para o interior de um sólido poroso, como
conseqüência de uma diferença de pressão entre as
duas faces.. Para fluxo contínuo, o coeficiente de
permeabilidade (k) é determinado pela expressão de
Darcy, Equação 1.

)/(/ LHkAdtdq µD=

 1
Onde:

dq/dt - taxa do fluxo de fluido;
μ - viscosidade do fluido;
∆H - gradiente de pressão;
A - área da superfície;
L - espessura do sólido.
k – permeabilidade

A passagem do fluido pode ocorre por:

• Infiltração sob pressão;
• Capilaridade: que é a absorção e transporte de água
pelos poros dos materiais, quando em contato
superficial com a água, sem pressão hidrostática
significativa;
• Difusão de vapor de água pelos condutos capilares.

Os concretos e a argamassas produzidas com
uma relação água/cimento menor possuem capilares de
menor diâmetro e menos intercomunicáveis, diminuindo
assim a água absorvida.

!!! A introdução de adições minerais em concreto
ou argamassa ocorre a diminuição tanto da porosidade
quanto à conectividade entre os poros.

Resistência ao fogo
É a propriedade segundo a qual o material não
é destruído pelo fogo e pela água em casos de incêndios.
De acordo com essa propriedade, os materiais se dividem
em materiais incombustíveis e combustíveis.

• Incombustíveis- são os materiais que não se inflamam
sob a ação do fogo ou de altas temperaturas. Podem
ou não se deformar.

• Combustíveis- se inflamam e se consomem sob a ação
do fogo ou de altas temperaturas

Condutividade térmica
É a propriedade que expressa a transmissão do
fluxo térmico resultante de uma diferença de
temperatura entre suas duas faces e é caracterizada pelo
coeficiente de condutividade térmica (K em W/m.oC) que
é a quantidade de calor que atravessa uma unidade de
superfície do material (de face para face e não de ar
para ar) durante uma unidade de tempo, por unidade de
comprimento e por grau de diferença de temperatura.
A condutividade térmica aumenta com o
aumento da densidade, mas varia também com a
temperatura, a porosidade e a umidade.

Retração
Os efeitos do mecanismo de retração estão
relacionados a variação de volume que ocorre na
argamassa devido à perda da água para a base, pela
evaporação, pela hidratação dos aglomerantes e pela
carbonatação.
A retração por perda de água ocorre tanto no
estado plástico como no estado endurecido: no estado
plástico, ocorre antes da pega do cimento; no estado
endurecido, após a pega do cimento.
.A pasta é a parte da argamassa potencialmente
responsável pela retração. Um aumento da relação
água/cimento conduz ao aumento da porosidade e faz
aumentar a retração por secagem.
A ocorrência de fissuras decorre da elasticidade
e resistência à tração inadequadas diante das tensões de
tração resultantes da retração de secagem, retração
térmica ou ações externas ao revestimento. Para que
isso não ocorra, o material terá que possuir uma
combinação favorável do módulo de deformação e da
resistência à tração.

A situação de favorecimento à diminuição de
fissuração é aquela em que existe contribuição:

• Da deformabilidade do material – evolução lenta do
módulo de deformação com o tempo, possibilitando
diminuição das tensões de tração;

• Da resistência à tração, que deverá ser de valor
superior ao das tensões que ocorrem no compósito
cimentício devidas ao impedimento da retração.

Essa combinação pode ser ainda favorecida pela
relaxação das tensões provenientes, em alguns casos, da
microfissuração interna que ocorre no material quando a
retração é impedida nas primeiras idades.

Vidros

O vidro é um material obtido a partir da fusão a
1000ºC de areia de sílica e óxidos metálicos.
O resfriamento da “massa de vidro” até à temperatura
ambiente, de forma controlada, dá origem a um “Estado
Vítreo” em que o vidro adquire uma rigidez adequada ao
seu manuseamento, possibilitando a sua obtenção sob
diversas formas que podem ter funções: térmicas,
estéticas, acústicas, mecânicas, óticas e elétricas.
 O vidro comum, ao quebrar-se, forma
fragmentos agudos e com pontas, que podem causar
ferimentos graves. Já os vidros de segurança, que
passam por têmpera formam cacos arredondados ou,
por laminação, formam fragmentos que se mantêm
unidos, evitando maiores acidentes como cortes
profundos.

A NBR 7199:2016 especifica o uso obrigatório dos vidros
de segurança nos seguintes casos:

• Parapeitos e sacadas;
• Vidraças não verticais sobre passagem;
• Vidros em forros ou telhados;
• Vitrines e portas de vidro;
• Vidraças que dão para o exterior, para pavimentos
acima do térreo 0,9 m do piso quando sem proteção;
• Lugares escorregadios (banheiros, duchas, piscina
etc.);
• Vidros de construção escolares, salas de esporte e
ginástica;
• Claraboias e envidraçamento em grandes alturas.

Esses vidros podem ser temperados, laminados,
blindados e aramados.
Os vidros mais comuns usados na construção
são os vidros sílico-sodo-cálcicos. Este representa cerca
de 95% de todo o vidro fabricado mundialmente

Resistência à compressão dos vidros
A resistência à compressão é muito elevada
(1000 MPa).

Resistência à flexão
A resistência à ruptura em flexão é da ordem
dos 40 MPa, para um vidro polido recozido, e 120 a 200
MPa para um vidro temperado (variando com o tipo de
bordo e o processo de fabrico).

Elasticidade
O vidro é um material perfeitamente elástico,
não apresentando deformação permanente. No entanto,

é um material frágil, ou seja, quando submetido a uma
tensão crescente, parte sem apresentar sinais
indicadores de que vai fraturar. Módulo de elasticidade
aprox. 75 GPa.

Tensões térmicas nos vidros
A área do vidro diretamente exposta à radiação
solar absorve o calor, esquenta e expande.
As bordas do vidro protegidas da radiação solar
se mantêm mais frias que a parte central não protegida.
Isto provoca o aparecimento de tensões nas bordas que
se ultrapassem a resistência à tração do vidro levando a
ruptura da chapa, chamadas de fraturas térmicas.

O valor das tensões térmicas depende:
• Da diferença de temperatura entre as áreas quentes
e frias do vidro,
• Da distribuição do gradiente de temperatura através
do vidro,
• Da colocação do vidro,
• Do local da exposição (latitude, altitude, orientação do
edifício),
• Da presença de trincas nas bordas: maior é a
espessura e tamanho das chapas de vidro, maior será
a problemática de existência de trincas nas bordas
podendo iniciar a ruptura.

Condução
Os vidros são maus condutores de calor e
eletricidade e apresentam alta resistência química, exceto
em presença de ácido fluorídrico.

Tipos de Vidros

Vidros Temperados
Vantagens dos vidros temperados:
• Melhora a resistência a flexão;
• Melhora da resistência aos choques mecânicos;
• Melhora da resistência aos choques térmicos.

Desvantagens dos vidros temperados:
• As peças não podem ser cortadas;
• As espessuras não podem ser inferior a 3mm;
• Podem ocorrer marcas na chapa devido ao processo.

Vidros laminados
Eles são compostos por duas ou maislâminas
de vidro fortemente interligadas, sob calor e pressão, por
uma ou mais camadas de uma resina polimérica muito
resistente e flexível (Ex. polivinil butiral – PVB).
O laminado mais comum e usado é composto
por duas lâminas de vidro float (Flutua sobre o estanho)
de 3mm e uma película de PVB de 0,38 mm.
Nos laminados, em caso de quebra, os
fragmentos ficarão presos ao PVB. Eles melhoram o
desempenho acústico.

Vidros Blindados
Composto por diversas chapas de vidro,
intercaladas com películas especiais, inclusive polivinil
butiral (PVB).

Vidros Opacos
Com polimento superficial (jatos de areia ou
ácido fluorídrico), isto pode diminuir a resistência pela
criação de pequenos defeitos superficiais.

Vidros termoabsorventes e termorefletores
Têm o objetivo de melhorar a estética e
melhorar o conforto visual e térmico (diminuição do
consumo de energia). Reduzem a energia transmitida
pelo sol:
a) Refletindo a radiação solar antes de ela entrar na
habitação;
b) Absorvendo a radiação solar no corpo do vidro com
a maior parte reirradiada para a parte externa da
construção.
Os vidros termoabsorventes (coloridos) são
produzidos pela introdução de óxidos metálicos que vão
absorver seletivamente os comprimentos de onda da luz
solar dando a coloração.
Os vidros termorefletores são cristais refletivos
produzidos aplicando-se numa das faces do vidro float
uma camada de metal ou óxido metálico.
Para que uma construção seja energeticamente
adequada, tem que reduzir o consumo de energia:
• Absorvendo o calor do sol para aumentar a
temperatura interna nos climas frios,
• Bloqueando o calor do sol para diminuir a temperatura
interna nos climas quentes e,
• Deixando passar o máximo possível de energia
luminosa natural.

Vidros Coloridos
Tonalidade em verde, cinza, bronze, etc.
Diminuem a entrada de calor solar e a transmissão de luz
natural gerando um aumento do consumo em iluminação
artificial.
Vidro impresso
O vidro impresso é um vidro plano translúcido,
incolor ou colorido, que recebe a impressão de uma
textura quando está saindo do forno. Tem a mesma
composição química que o vidro comum ou float, mas
saem do forno e são texturizados.

Aplicação: quando se deseja obter luminosidade
sem comprometer a privacidade. São painéis decorativos,
janelas portas, divisórias, fachadas, boxes de banheiros,
etc.

Vidros aramados
Composto por uma malha metálica que fica no
centro do vidro, em caso de quebra, ele não estilhaça e
os fragmentos mantêm-se preso à tela metálica.
Utilizado em caixas de escadas, sacadas,
coberturas, barreiras antifogo (antichama).


Fachadas de vidro
Deve-se avaliar como será a fixação do material
e, eventualmente, de complementos como frisos e
brises.

Sistema de instalação de uma fachada convencional:

O vidro também pode ser encostado nas colunas
e fixado por um perfil, para esconder os parafusos. No
sistema de fixação do vidro instala se a capa de
acabamento



Sistema pele de vidro
Nos anos 80, surgiu um sistema que amenizava as
saliências externas da estrutura do sistema convencional.
Ele foi chamado de pele de vidro por proporcionar uma
fachada mais lisa e sem aquelas saliências causadas pelas
capas convencionais. Os vidros primeiramente são
encaixilhados em quadros independentes e depois
inseridos na estrutura.


Sistema Strutural Glazing
O strutural glazing em termos de estrutura, é o
mesmo da pele de vidro. O grande diferencial é que no
sistema pele de vidro os vidros são fixados ao quadro do
caixilho por um perfil de alumínio, cujo lado externo da
aba desse perfil fica visível também pelo lado externo da
fachada, já o structural glazing fixa os vidros por meio de
colagens só aparecem os vidros sem a presença de
metais moldurando as janelas da fachada.

Sistema unitizado
Neste sistema, estrutura e vidros são fixados
simultaneamente, porque na instalação a estrutura e os
vidros já estão unidos
A confecção dos quadros é realizada em
módulos maiores com medidas exatas para serem
fixados de uma laje a outra.

Sistema exterior agrafado ou Spider
A característica principal do sistema Spider é que
os vidros são fixados a variadas estruturas por meio de
grampos metálicos.


Outro componente é a rótula. Várias unidades dela são
fixadas ao vidro por meio de parafusos especiais. Ela tem
a função de absorver as diferenças de dilatação e
deformações causadas pelas forças adversas da natureza.
Esse sistema se adapta a praticamente qualquer
tipo de estrutura, desde cabos de aço, concreto, tubos
metálicos e até mesmo estruturas de vidro.



Paredes drywall - NBR 15758
As paredes Drywall são constituídas por chapas
de gesso aparafusadas em ambos os lados de uma
estrutura de aço galvanizado, que pode ser simples ou
dupla. A forma de montagem e os materiais utilizados
definem o nível de desempenho, que pode variar
conforme o número de chapas, a dimensão e o
posicionamento da estrutura e da incorporação de
elementos isolantes termoacústicos em seu interior.
Para áreas secas, pode-se utilizar qualquer tipo
de chapa., já para áreas úmidas (áreas molhadas e
molháveis), recomenda-se a utilização de chapas RU
(resistente à umidade). Em casos de divisão entre
ambientes secos e úmidos, pode-se utilizar a chapa RU
somente no ambiente úmido. No caso de chapeamento
duplo, pode-se utilizar a chapa RU somente na camada
externa que tem contato com a umidade. Em todos os
casos de utilização das chapas RU, o espaçamento entre
montantes deve ser de 400 mm.
• É importante salientar que as chapas RU
(resistente à umidade) não são à prova d’ água


Procedimentos para montagem paredes Drywall:
Recomenda-se o uso de projeto executivo
específico, elaborado por profissional especializado.

Condições para início:
•Todas as alvenarias, regularizações gerais e serviços
brutos devem estar concluídos;
•As saídas de instalações nas lajes devem estar locadas
no eixo da estrutura da parede de drywall;
•O local deve estar limpo, desimpedido, livre de água da
chuva e/ou vazamentos;
•Deve-se atentar para lajes ou vigas protendidas,
demarcando-as e evitando perfurações;
•Os eixos topográficos devem estar demarcados,
próximos das futuras paredes de drywall. Ideal até 5
metros;
•Todos os materiais devem estar em boas condições de
uso e adequados para o manuseio e armazenamento,
conforme averiguações com base nas normas
específicas dos materiais;

Marcação e fixação das guias:
• A partir dos eixos topográficos da obra próximos das
futuras paredes Drywall, marcar no piso a localização das
guias inferiores e dos pontos de referência dos vãos de
portas, conforme projeto, utilizando lápis, linha de
marcação, trena e esquadro e locação pela face da guia;
• No caso de interferências com pilares, vigas ou
similares, verificar variações naturais de prumo,
alinhamento e esquadro, antes da execução das paredes
de drywall.
• Analisar possíveis interferências com shafts, estruturas,
instalações, etc.;
• Preparar as guias, conforme tipologia estrutural, e fixar
a fita banda acústica nas costas das guias, exceto na
virada de 20 cm da guia em vãos de portas. A Figura
abaixo apresenta o esquema de recorte do perfil para
virada de 20 cm



• Nos vãos de portas, realizar um corte de 45°
nas abas da guia e no ponto de virada para cima, evitando
sobreposição das abas e saliência, afixando a virada no
montante com parafuso metal/metal conforme figura
abaixo.


Posicionar a guia inferior (rente ao piso)
conforme a marcação de face e fixar a cada 600 mm
no máximo, garantindo as extremidades com recuode
100 mm.
Os elementos de fixação podem ser pinos de
aço com arruela cônica, de preferência, ou parafuso com
cabeça flangeada e bucha de náilon tipo S6 com aba.

•Não sobrepor guias, exceto em encontros de 90°;
•Não utilizar pedaço de guia menor que 60 cm como
emenda;
•Após fixar por completo as guias inferiores, com o
auxílio de um prumo ou laser de face, transferir a
marcação para a superior, repetindo o mesmo
procedimento até a fixação da guia superior, garantindo
o prumo com precisão;
•Não demarcar os vãos de portas, pois normalmente
existe uma bandeira sobre o vão de porta, onde a guia
superior deve ser contínua (checar sempre o projeto
executivo);
•Em vãos de porta ou vãos maiores que 1 m, deve haver
uma análise específica do conjunto para procedimento
específico, analisando os esforços, sustentação, etc.;
•Em casos de lajes nervuradas (com cabaças ou tipo
colméia), ou impeditivos, desenvolver junto ao projetista
uma estrutura auxiliar com perfis do próprio sistema, para
atender à necessidade de pontos de fixação próximos
da guia superior

Montagem e fixação dos montantes
Antes de iniciar o encaixe e fixação permanente
dos montantes entre as guias superiores e inferiores,
atentar-se para algumas considerações importantes:
•Checar a real largura das chapas (uma amostra por lote)
e transferir a diferença exata na locação dos montantes.
•Demarcar no piso regularizado o eixo de cada
montante, além do pé-direito exato, facilitando o
processo e produção.
•Cortar o montante no esquadro, prevendo uma folga
de 7 a 10 mm superior para absorção de possíveis
deformações da laje.
•Encaixar os montantes específicos em cada ponto
demarcado, conforme paginação e pé-direito, afixando a
parte inferior na junção com a guia, em ambos os lados,
com parafuso metal/metal.
•Garantir o prumo em ambos os sentidos, alma e face
do montante;
•Garantir o alinhamento das furações de passagem de
instalações.
•Nas paredes com vãos grandes, travar o montante nas
guias superior e inferior em ambos os lados. A guia
superior deve ser afixada com dois parafusos lado a lado,
próximo das abas, no máximo a cada 300 mm a figura
abaixo.

•Conferir o alinhamento e prumo da estrutura do drywall
e realizar ajustes;
•Os montantes de partida das paredes de drywall junto
a alvenarias ou demais paredes de drywall são
denominados “montantes mestres”. Devem ser afixados
a cada 600 mm, no máximo, garantindo as extremidades
com recuo de cerca de 100 mm (igual às guias inferiores
e superiores)
Instalações
 O processo de interface das instalações com
as paredes de drywall demanda especial atenção e
procedimentos específicos para garantir uma boa
integração técnica.
Toda e qualquer abertura para passagem de
tubulações de elétrica, hidráulica ou similares deve ser
isolada com anel plástico de isolamento, ou isolante
durável similar, a fim de eliminar possíveis transferências
de vibração e/ou fenômenos do tipo ação galvânica.

Instalações elétricas
A fixação de caixas elétricas pode ser feita
diretamente na chapa de drywall (caixa elétrica para
drywall) ou com utilização de estrutura auxiliar (caixa
elétrica comum).
• Todas as caixas elétricas comuns devem ser
envelopadas com banda acústica, oferecendo maior
qualidade no isolamento.
• Todas as tubulações elétricas em passagem por
montantes devem ser protegidas por anel plástico
conforme figura.


•Os conduítes devem ficar levemente esticados,
evitando escapar na caixinha ou virada no cotovelo.
Todas as tubulações elétricas devem ter uma
transição de virada superior, próxima à laje e/ou acima
do forro, e um cotovelo rígido na transição de virada,
evitando riscos do conduíte dobrar e impedir a livre
passagem das fiações



•No caso de QDL (Quadro de Distribuição Luz) ou
similares, aplicar o mesmo critério de subida das
instalações e virada. Caso as tubulações venham debaixo
da laje, garantir que estejam no eixo da estrutura da
parede de Drywall e fora da zona de risco de
perfurações, ou seja, com 20 mm de folga de cada lado
até a face de chapeamento e fora da boca dos
montantes.

Instalações hidráulicas
De acordo com o tipo de saída de hidráulica,
locar o ponto exato desejado, utilizando a GTH (Guia
Travessa Horizontal) e/ou GTV (Guia Travessa Vertical),
O conceito é garantir que os pontos de saída de
hidráulica sejam locados e afixados com rigidez, evitando
movimentações que possam gerar problemas de
manutenção.
É importante compatibilizar sempre a
profundidade correta, proporcional à quantidade de
chapas para Drywall (da face da parede) e os possíveis
revestimentos.
Além disso, deve-se garantir a
perpendicularidade da saída de registros ou similares,
evitando problemas de acabamento final. Se necessário,
utilizar prolongadores.



Instalação dos reforços de madeira
Antes do início, definir todas as zonas de
reforços e instalar os mesmos nas estruturas das
paredes de Drywall, analisando possíveis interferências e
riscos de perfurações das tubulações (elétrica/hidráulica),
pois, se há reforço, haverá furação futura para fixação
de objetos. O ideal é que esse tipo de análise seja
realizada em fase de projeto ou protótipo técnico na
obra, a fim de antecipar os ajustes.
No caso do reforço com OSB (Oriented Strand
Board), este deverá ser feito em toda a parede. Caso o
reforço de madeira seja outra opção constante, ele
poderá ser pontual, conforme tamanhos indicados.
Reforço de madeira na parede de Drywall:


























Telhado

Estrutura do telhado
A estrutura do telhado é o conjunto de
elementos que irá suportar a cobertura e parte do
sistema de captação de águas pluviais.
Não poderão ser empregadas na estrutura,
peças de madeira serrada que:
• Apresentarem defeitos sistemáticos,
• Sofrerem esmagamentos ou outros danos que
possam comprometer a resistência da estrutura,
• Apresentarem alto teor de umidade (madeira
verde),
• Apresentarem defeitos como nós soltos rachas,
fendas, arqueamento, encurvamento ou encanoamento,
• Não se ajustam perfeitamente nas ligações.
• Desbitolamento, ou seja, variação na espessura
ou na largura de uma mesma peça;
• Apresentarem sinais de deterioração, por
ataque de fungos, cupins ou outros insetos.

Componentes do telhado



Tesoura: A estrutura principal da cobertura.
Sembladura: Ligações e emendas feitas em uma tesoura.
Cavilhas: São peças de fixação ou para fechar a abertura
de parafusos.
Mão francesa.
Terças: Se apóiam na perna da tesoura que estão
separadas entre si de 1,50m a 1,80m de acordo com a
telha, funcionando como sustentação dos caibros (5x6)
bitola da terça 6x12 ou 6x16.
Deverão ser posicionadas de maneira a transmitir
as cargas diretamente sobre os nós das tesouras ou
sobre os pontaletes das estruturas pontaletadas.

Pontaletes: são peças de madeira dispostas
verticalmente, apoiados na laje de cobertura.
Ripas e Caibros: As ripas possuem bitola de 1,5cm x 5cm,
com espaçamento médio de 33 cm (em função do
comprimento da telha cerâmica). Os caibros devem ter
espaçamento máximo de 50 cm.

Cobertura


Água: Superfície plana e inclinada do telhado, receptores
de águas (rincão).
Rufo: peça complementar de arremate entre o telhado
e uma parede.


Contraventamento: barra oblíqua de madeira, ou cruz de
madeira com os braços dispostos obliquamente, fixada
entre dois prumos, montantes etc. de uma estrutura,
para tornar mais sólido o conjunto.

Tipos de telhas
Telhas cerâmicas
As telhas devem ser fabricadas com maior
cuidado que os tijolos, apresentarmenores deformações,
serem mais compactas, mais leves e tão impermeáveis
quanto possível.
Uma boa telha em 24 horas de água sobre sua
superfície, não deixa infiltrar, a umidade só aparecerá
após 48 horas sem gotejamento.
As telhas têm de ser estocadas na posição
vertical, em até três fiadas sobrepostas.


Plan conjugada=romana
Telha Francesa
São planas, tipo marselha, com encaixes laterais
e nas extremidades, e com agarradeiras para fixação das
ripas do madeiramento – quantidade 15 por m2, inclinação
usual 30% ou 40%.
A telha tipo francesa, fabricada por prensagem,
é uma telha de encaixe. Além dos encaixes laterais, possui
um ressalto na face inferior, para apoio na ripa, e outro,
denominado orelha de aramar, que serve para sua
eventual fixação na ripa.

Telhas tipo capa e canal
Também chamadas Romanas ou Coloniais, são
quantificadas por m2, 30 a 32 peças sendo 50% cada –
caimento mínimo 28%.
É uma telha de encaixe, fabricada por
prensagem. Possui uma capa e um canal interligados.
As telhas cerâmicas de capa e canal são telhas
com formato de meia-cana, fabricadas pelo processo de
prensagem e caracterizadas por peças côncavas (canais),
que se apóiam sobre as ripas, e por peças convexas
(capas), que apóiam sobre os canais.
Os canais apresentam um ressalto na face
inferior, para apoio nas ripas, e as capas geralmente
possuem reentrâncias a fim de permitir o perfeito
acoplamento com os canais. Tanto as capas como os
canais apresentam detalhes que visam a impedir o
deslizamento das capas em relação aos canais.

Telhas Tipo Plan
Este tipo de telha é constituída de canal e capa
em uma única peça o canal é mais amplo e de seção
retangular, este tipo de telha pode ser usado caimentos
menores da ordem de 25% usa-se a média de 16 telhas
por m2.

Telhas Portuguesa
Telhas arredondadas constituídas por capa e
canal ou uma única peça.

Telhas de Concreto
Fabricada com argamassa de cimento com
pedrisco, inclinação mínima de 30%, quantidade de 10,4
telhas por m2. A Figura 25 apresenta os tipos de telhas
em concreto


Telhas de Fibrocimento
Trata-se de produto fabricado com mistura
homogênea de cimento Portland e fibras de
polipropileno, celulose vegetal e carbonato de cálcio com
dimensões padronizadas com
• Espessura de 4,0mm; 5,0mm; 6,0mm e 8,0mm
• Comprimento: 0.91m, 1,22m, 1,53m, 1,83m, 2,13m,
2,44m, 3,05m, 3,66m
• Largura: 1,10m
• Recobrimento lateral é de ¼ a ½ da onda para telhas
de 8,0mm e de uma onda e ¼ para 6,0mm
• O recobrimento mínimo longitudinal é de 14cm
• As telhas com comprimento superior a 1,83m exigem
terça intermediária de apoio
• Fixação feita por ganchos, parafusos e grampos de
ferro zincado com arruelas, massa de vedação
• Tipos: telhas onduladas de poliéster reforçado com
fibra de vidro, e telha ondulada de madeira revestida
com alumínio
• Domos – em fiberglass (resina de poliéster e fibras
de vidros) em policarbonato ou em acrílico
.

Telhas Metálicas
Comprimento e larguras variados, o
comprimento pode ser de acordo com o vão.

Cálculo da inclinação do telhado
com ângulo:



tga = a
tg15º = 0,268 ou 26,8cm

c = b / cosa = 100 cm / cos15º
c = 103,5 cm

i = a/b x 100%
Porcentagem = a/b (x100%)

Com inclinação de 15%: b x i (inclinação) = 100 cm x
15% = 15 cm

Ondulada

Modulada
Vão livre máximo
3,0m
Canalete 49
Vão livre máximo
5,50m
Comprimento
máximo 4,60m
 Compimento máximo
7,20m
Canalete 90
Vão livre máximo 7,0m
Comprimento máximo
9,20m
Forros

Classificação quanto a fixação

Os tipos de forro arquitetônico mais comumente
utilizados, quando às características de sua fixação, são
três: forros colados, forros tarugados e forros suspensos.

Forros colados
Os forros colados tanto podem ser realmente
colados por meio de adesivos sobre lajes de concreto,
quanto podem ser pregados ou parafusados à estrutura
principal, (o que é comum nas coberturas de telhado).

Forros tarugados
 Os forros tarugados em madeira, PVC, gesso ou
de madeira exigem a execução de uma grelha portante
em madeira ou aço fixada às paredes e a estrutura do
edifício.
 Quando de madeira as réguas são pregadas ao
madeiramento, enquanto as de PVC podem ser rebitadas
(em tarugamento metálico), ou grampeadas em
tarugamento de madeira.

Forros suspensos
 Os forros suspensos são fixados por tirantes
metálicos reguláveis fixadas à uma grelha de suporte
metálico. O espaço situado entre o forro e o plano da
cobertura pode ser mais bem aproveitado como
caminhamento de dutos, ralos e canalizações.

Tipos de forros

Forro de Gesso
Em placas lisas, perfuradas ou estriadas, com
porta-painel aparentes ou oclusas (escondida);
Os forros de gesso absorvem e perdem
umidade apresenta movimentações higroscópicas,
portanto é necessário prever folga em todo o contorno
do forro, capazes de absorver as movimentações do
gesso ou da própria estrutura.
O Gesso é um material sensível a água, e
apresenta elevada resistência ao fogo (protege as
instalações contra incêndio)
 Nos forros de gesso muito extenso, prever
juntas de dilatação a cada 6m, devidamente arrematadas
por meio de guarnições (normalmente perfis de alumínio,
com seção em ‘T’ ou ‘L’).
 Nos ambientes fechados, as placas poderão ser
suspensas por arames galvanizados, a serem chumbados
na placa para sustentação. As placas têm de ser
estruturadas (armadas com sisal ou nervuras na face
superior).
Por sua vez, os arames deverão ser fixados
nas lajes por meio de pino de aço, cravado a revólver.
Nos ambientes abertos (térreo sob pilotis), as
placas têm de ser estruturadas (armadas com sisal ou
nervuras na face superior) e suspensas por pendurais
rígidos entre a laje e as placas, além dos arames de
amarração.
A instalação do gesso acartonado é realizada
com tirantes metálicos reguláveis fixados a uma distancias
de 1.20 m cada, e os perfis caneletas para a fixação das
placas a cada 60 cm. No contorno das paredes é fixado
uma cantoneira para dar inicio à colocação das placas de
gesso.

Forro de Fibra Mineral
Pode ser encontrado em placas perfurados de
lã de vidro ou aglomerado de vermiculita expandida. É
constituído por fibras minerais biossolúveis, aglomerante
orgânico como amido, dispersante livre de solvente,
complementos naturais como argila, perlita, celulose
reciclada. Possuem:

• boa absorção acústica
• baixa resistência à umidade
• baixa resistência ao fogo. Difícil limpeza; porém é
pintável. A sua estrutura é suspensa por pendurais
rígidos, que suportam perfis horizontais de alumínio,
onde se apoiam as placas.

Forro de fibras vegetais
Em placas prensadas de fibras de pinus ou
eucalipto, pré-pintadas, lisas ou decoradas, perfuradas ou
não, com porta-painel aparentes ou oclusos.
A estrutura também é suspensa por pendurais
rígidos, que suportam perfis horizontais metálicos ou de
alumínio, onde se apoiam as placas.

Forro de resina sintética
Principalmente o de PVC e o acrílico, apresentadas em
réguas ou placas opacas ou translúcidas, estas últimas
resultando nos chamados forros luminosos, quando
associadas à iluminação. O Forro de PVC apresenta:
• Boa resistência à degradação por ação de agentes
químicos
• Totalmente resistente à água e à umidade
• Facilidade de limpeza
• Baixa absorção acústica
• Baixa resistência ao fogo.

Forro de Lã de vidro
Baixa resistência ao fogo (placa é frágil e capa
de acabamento é destruída pelo fogo)
• Totalmente removível
• Bom isolamento térmico
• Boa absorção acústica
• Menor custo entre as removíveis.

Forro de Metal
Principalmente alumínioe aço, apresentam-se
nas mais variadas configurações. Réguas, placas, colmeias
etc.
Os forros suspensos de réguas metálicas são
executados com régua de alumínio ou aço, obtidas pela
perfilação de chapas, com padrões e dimensões variados.
 A estrutura de sustentação das réguas é
constituída de um sistema com seção em ‘T’ invertido,
em aço composto de perfil principal e de travessas.
Base para aplicação: laje de concreto ou
estrutura de telhado. A estrutura de sustentação, em aço
ou alumínio, é composta por pendurais (reguláveis aos
desníveis da base), cantoneiras e perfis de vedação (em
PVC rígido), fornecidos pelo fabricante.
Poderá receber manta de lã de vidro ou lã de
rocha, revestida de material incombustível, sobre o forro,
adquirindo então características de isolante termo
acústico.

Forros de Madeira
Podem ser encontrados em placas, réguas, ou
colmeias e possuem:
• Baixa absorção acústica
• Baixa resistência ao fogo;
• Baixa resistência à água;
• Remoção difícil – não acessível, porém pode ser
desmontado. Como padrão estético é o mais valorizado
em imóveis residenciais.










































Aplicação de Materiais de Proteção
Tintas

As tintas são constituídas, essencialmente, de
uma suspensão de partículas opacas (pigmentos) e um
veículo fluido. Os pigmentos têm a função de cobrir e de
corar as superfícies; o veículo fluido serve para aglutinar
as partículas, formando a camada protetora.
As tintas são fabricadas, atendendo as mais
diversas finalidades. Assim, existem tintas luminescentes,
tintas que inibem o ataque de fungos, bactérias, algas e
outros organismos, tintas resistentes ao calor e à prova
de fogo etc.

Tinta látex
A base de água é solúvel em água, pode ser
diluído com até 30% de água, para afinar ou diluir a pasta
ou de acordo com o fabricante, pode ser aplicada com
pincel ou rolo.

Massa PVA (látex)
Para aplicação se limpa a superfície, retirando-se
areias soltas, a recomendação do fabricante é para aplicar
o líquido selador antes da massa corrida que geralmente
é aplicada com desempenadeira de aço, após secar a
primeira demão, lixa-se com a lixa grossa no 40 e aplica-
se a segunda demão de massa, esta deve ser feita com
lixa fina nº 180, para deixar a superfície homogênea e lisa.
(a necessidade de utilizar uma lâmpada durante o
lixamento final para eliminar todas as imperfeições). A
aplicação da massa deve ser feita em camadas finas, para
um perfeito acabamento e secagem.

Tinta acrílica ou sintética impermeáveis
 São utilizadas externamente por serem mais
resistente a umidade. Deve ser utilizado o fundo selador
acrílico para uniformizar a absorção das partes a serem
pintadas.

Massa acrílica
Utilizada na parte externa da edificação, devido a
sua resistência à umidade e em lugares internos onde é
necessário lavar a parede periodicamente. Sua aplicação
é semelhante à massa corrida, porem o lixamento é feito
com água devido a sua dureza, mais resistente que a
massa corrida, utiliza-se também a luz para detectar as
imperfeições no lixamento.

Textura acrílica
 Muito utilizada em superfície exterior. A
aplicação é feita utilizando o fundo selador do mesmo
material, porém menos concentrado e na mesma cor da
textura, a aplicação da textura é feita com rolo de
espuma furado em uma única demão (cruzando-se as
passagens do rolo, isto é, uma vertical e a outra na
horizontal e assim sucessivamente), as furações do rolo
formam o alto relevo na superfície pintada, criando uma
camada mais espessa que as pinturas com tintas. A última
passagem do rolo deverá ser no sentido vertical, de cima
para baixo, de forma que as “pontas” da textura fiquem
voltadas para baixo, impedindo o acúmulo de poeira e
permitindo melhor limpeza, além de melhorar o
escoamento de água em superfícies externas.
A textura elimina os defeitos de revestimento
aramassado – camada única - sendo de maior proteção
do que as tintas acrílicas. Deve se tomar o cuidado
durante a aplicação para que não haja descontinuidade
de cor, quanto à insolação, ventos e ar seco, outro
cuidado a ser tomado é com relação às emendas.

Grafiato
Material semelhante à textura, com grânulos de
quartzo, porém mais denso aplicado com
desempenadeira de aço, sobre o revestimento
argamassado – camada única desempenado - onde os
grânulos formam ranhuras que devem ser trabalhadas
durante a aplicação para dar melhor efeito estático.
Como na textura aplica-se antes o fundo selador
na mesma cor da tinta, o grafiato é um material que dá
excelente acabamento com boa cobertura impermeável.
Merece maiores cuidados na aplicação como na textura,
quanto a insolação, ventos e ar seco, tanto quanto em
relação as emendas, o ideal é prever juntas nos painéis.

Granilha ou quartzo
Material granular pigmentado, aplicação também
com desempenadeira de aço em superfície regularizada,
ou seja, revestimento de camada única desempenado, o
fundo selador também é fabricado na mesma cor do
material.
O acabamento final da granilha ou quartzo forma
uma camada regular, com aparência granular na cor
desejada. A aplicação é feita em uma única demão após
o fundo selador. É importante prever juntas ou divisões
nos painéis para evitar defeitos de aplicação.

Tinta sobre massa PVA
Após a aplicação da massa corrida, aplica-se a
primeira demão de tinta e faz-se a correção de massa
corrida onde aparecer defeitos. Feito a correção aplica-
se a ultima demão de tinta.
Quando houver necessidade de aplicar uma tinta
à base de solvente (ex.: esmalte sintético) sobre massa
corrida, deve-se criar uma barreira com FUNDO
PREPARADOR DE PAREDES ACRÍLICO, diluído em 1:1 com
aguarrás, antes de aplicar o acabamento.

Tinta sobre reboco de
camada única
Lixamento e Limpeza – Toda superfície deverá
ser lixada e estar livre de pó ou qualquer outra
contaminação. As paredes devem ser limpas com escova
ou lixa ferro nº 40 (lixa grossa) para retirar todo o
material solto, como areia e pó - 30 dias após o reboco
pronto. Um reboco ou emboço será considerado curado,
isto é, em condições de receber tinta após um período
mínimo de 30 (trinta) dias, sendo que o tempo ideal se
situa entre 45 (quarenta e cinco) e 90 (noventa) dias;

 Selagem da Superfície – O reboco e o concreto
são superfícies bastante porosas, e por isso absorvem
muita tinta e de forma irregular, aumentando o consumo
e provocando manchas pela diferença de absorção.
Dessa forma o uso de seladores visa à regularização e à
uniformização da absorção da tinta, à melhoria da
cobertura e principalmente à economia no acabamento,
havendo rachaduras ou falhas no reboco, faz-se a
correção;
 As manchas de gordura e óleo devem ser
eliminadas com uma solução de detergente e água;

 Eliminação da Umidade - Verificar se o reboco
não contém umidade interna, proveniente de tubulações
furadas, infiltração pelo solo, superfícies adjacentes não
protegidas, construção encostada a aterros, etc. Nestas
situações as causas deverão ser totalmente sanadas e
para recuperação do revestimento é necessária a
aplicação de um produto que penetre e aglutine as
partículas soltas. Neste caso aplica-se uma demão de
FUNDO PREPARADOR DE PAREDES ACRÍLICO diluído
em 1:1 (partes iguais) com aguarrás. Diluições menores que
as indicadas podem causar manchas na pintura posterior
ou ainda vitrificação do substrato, ocasionando falta de
aderência da tinta;

 Com a parede pronta aplica-se à tinta em 2 (duas)
ou 3 (três) demãos.

Massa corrida sobre gesso
Inicialmente aplica-se o liquido selador, no caso de
banheiro devidoà umidade aplica-se o liquido à base óleo
ou preparador de parede.
Como o gesso apresenta a superfície lisa, faz-se
a correção com a massa corrida, fazendo à aplicação no
sentido cruzado para eliminar os defeitos de
acabamentos na emenda das placas, utiliza-se também a
lixa fina nº 180 para o acabamento, a pintura sobre o
gesso é feita em 2 (duas) demãos.


Pintura sobre Metais
Procedimento:
• Retirar os vestígios de ferrugem com escova de aço
ou palha de aço, em caso de graxa ou gorduras, retira-
se com pano embebido de aguarrás, a regularização
das superfícies deve ser feita com massa plástica.
• Após o emassamento e limpeza aplica-se uma demão
de tinta anticorrosiva, zarcão, galvite ou similar. Para a
chapa galvanizada utiliza-se o galvite.
• A tinta óleo, o esmalte sintético ou acetinado é
dissolvido em aguarrás, para diminuir a viscosidade,
facilitando a aplicação que pode ser feita através do
pincel, rolo ou a ar comprimido, após o fundo selador,
aplica-se duas demãos.
Aguarrás – solvente, tem a função de baixar a viscosidade
do veículo, de maneira a facilitar a aplicação da tinta, em
cada caso particular.
Secantes – são responsáveis pelo processo de secagem,
sua percentagem varia de 0.05 e 0.2%, são catalisadores
de absorção química do oxigênio, portanto do processo
de secagem.

Pintura sobre madeiras
Eliminação da resina interna. Muitos tipos de
madeira são fortemente resinosos em seu interior e esse
fato frequentemente provoca o aparecimento de
manchas durante e após a pintura ou envernizamento.
Por tal razão, deve-se eliminar essa resina interna, com a
aplicação de solvente na superfície.
O solvente será absorvido pelas fibras e,
posteriormente, durante a evaporação, arrastará a resina
para fora. Este processo deve ser repetido até que não
haja mais resina no interior da madeira, o que pode ser
notado pelo não aparecimento de manchas na superfície.
A superfície da madeira deve ser escovada ou
lixada, as manchas de gordura ou de óleo devem ser
eliminadas com aguarrás (utiliza-se lixa média para
madeira e faz-se a calafetação com massa óleo).
Utiliza-se como fundo uma demão de óleo de
linhaça ou seladora para madeira. A pintura é feita em
duas demãos de tinta óleo, esmalte sintético ou
metalatex acrílico.

Verniz
A madeira para acabamento em verniz deve ser
de boa qualidade e sem qualquer defeito, pois qualquer
correção a ser feita fica visível mesmo utilizando massa
a base óleo.
O solvente utilizado no verniz é o álcool e a
aguarrás. Como fundo aplica-se seladora para madeira no
interior, em seguida prepara-se a superfície com lixa fina,
estando isenta de poeira aplica-se o verniz em duas
camadas.
O verniz pode ser aplicado a pincel ou boneca.
A boneca é feita tomando-se um pedaço de pano limpo
e macio envolvendo-o com um chumaço de algodão.
Enverniza-se com a boneca molhando-a levemente com
o verniz e passando na superfície sempre na mesma
direção.

• Diluição do verniz - 17 a 20% de aguarrás
• Diluição da seladora - 30% de aguarrás
• Utilização de Cera

A superfície a ser encerada. Aplica-se uma
demão de seladora diluída com 30% de aguarrás, mais
4 (quatro) demãos com 150% de laca (nitrocelulose) e 2
(duas) camadas de cera de carnaúba líquida.
Para superfícies exteriores só é aplicado o verniz
diluído com solvente, sem a aplicação de seladora para
madeira como fundo.
Resina de Silicone – é usada para
impermeabilização de pedras, telhas, concretos etc. Tem
resistência a altas temperaturas e é repelente à água.

Repintura
Preparo da superfície:
• Eliminar causas de umidade interna – sanar possíveis
pontos de infiltração, vazamentos, etc;
• Eliminar partes soltas – Deverão ser raspadas e
removidas todas as partes que se apresentarem soltas;
• Eliminar manchas de mofo – Limpar a superfície com
água sanitária em solução de 10% com água ou
hipoclorito de sódio (cloro) diluído a 30% com água.
Deixar agir por 30 (trinta) minutos e enxaguar. Em
casos drásticos usar água sanitária pura ou diminuir a
diluição do cloro. Independente do sistema de pintura a
ser utilizado esses procedimentos deve ser seguidos.
• Para ambientes como banheiros, saunas, câmaras frias,
etc., onde ocorre a proliferação de fungos, indica-se o
uso de tinta acrílica ANTI-MOFO, que contém
fungicidas para prevenir o aparecimento de novas
formações de mofo, aplicado em duas ou três demãos
diluídos em 10% com água;
• Eliminar trincas e rachaduras - Utilizar para essa
finalidade produtos específicos;

• Eliminar caiação - Lixar para tirar o excesso (partes
soltas), limpar a superfície e aplicar uma demão do
FUNDO PREPARADOR DE PAREDES ACRÍLICO, diluído
em 1:1 com aguarrás.

Obs.: Se a pintura anterior estiver em bom estado, ela
servirá de base (depois do lixamento para eliminar o
brilho e, limpeza para eliminação total de restos de pó ou
qualquer outro contaminante). Aplicar, na sequencia, duas
demãos da tinta de acabamento.
Piso e pavimentação

Recomendações prévias:

• O solo precisa ser compactado (o ideal com
equipamento mecânico - compactador mecânico);
• É necessário colocar uma camada de brita para
drenagem de água subterrânea antes do contrapiso;
• O contrapiso tem de ser impermeabilizado, arejado e
seco.

Quanto à utilização da argamassa para
assentamento de piso o ideal é não empregar argamassa
muito rígida, sugerindo os traços 1:4 (cimento e areia) ou
1:0,25 :5 (cimento, cal e areia), em volume.

Tipos de juntas para
aliviar tensões

Junta Estrutural
É o espaço regular cuja função é aliviar tensões
provocadas pela movimentação da estrutura da obra.
Devem ser respeitados em posição e largura, em toda
espessura do revestimento.

Junta de Assentamento
É o espaço regular entre duas placas cerâmicas
adjacentes.

Funções da junta de assentamento:

• Absorver parte das tensões provocadas pela EPU
(expansão por umidades) da cerâmica, pela
movimentação do substrato e pela dilatação térmica,
• Compensar a variação de bitola da placa cerâmica,
facilitando o alinhamento;
• Garantir um perfeito preenchimento e estanqueidade,
• Facilitar eventuais trocas de peças cerâmicas;
• Estética.

Largura das juntas de assentamento para pisos
cerâmicos:

Áreas internas: para placas com lado maior de
no máximo 20 cm, usar juntas de no mínimo 2 mm,
aumentando no mínimo 1 mm para cada 10 cm de
aumento da placa. Ex. uma placa com lado maior de 31
cm deve ter junta de no mínimo 4 mm.


Áreas externas ou sujeitas à grande umidade: a
partir de placas não teladas de lado maior 10 cm, usar
juntas de no mínimo 5 mm, aumentando 1 mm para cada
10 cm de aumento do lado da placa;

Grés porcelanato (argila, caulim, quartzo,
feldespato): usar juntas de no mínimo 2 mm. Com baixa
absorção de 0,5 a 3%. Já o porcelanato de 0 a 0,5%.

* Seguir as especificações do fabricante da cerâmica.

Execução de pisos cerâmicos
 A argamassa de regularização deve estar
concluída a pelo menos 14 dias e a impermeabilização
precisa estar executada e testada
 A camada de argamassa colante deve ser
espalhada na espessura de 3 a 4 mm, a argamassa deve
ser comprimida contra o substrato com o lado liso da
desempenadeira de aço, passar em seguida o lado
dentado, formando cordões que possibilitam o
nivelamento do piso. As peças não precisam ser
molhadas, mas deve ser retirada a poeira do material. Para
sua aderência as peças devem ser batidas com martelo
de borracha para garantir a sua aderência.

Rejuntamento
 Para a execução do rejuntamento a
recomendação é que se aguarde um período de 72
horas após o assentamento do piso. As juntas devem ser
limpas, umedecida e espalhar a argamassa derejunte
com rodo de borracha e em seguida frisar as juntas.
Aguardar 15 minutos e limpar o excesso com um pano
úmido e depois aguardar mais 15 minutos e limpar com
pano seco. Deve se tomar cuidado com os elementos
porosos fazendo a proteção dos componentes. A Figura
6 apresenta aplicação do rejunto com desempenadeira
de PVC ou celulóide e limpeza com esponja.

Junta de Movimentação para piso: é o espaço regular
cuja função é subdividir o revestimento, para aliviar
tensões provocadas pela movimentação do
revestimento e/ou substrato. Deve ser executada em
áreas acima de 20 m2 e distância não superior a 4 m,
com largura de 10 mm.
Em lajes muito deformáveis com grandes vãos, superior
a 7 m

Junta de Dessolidarização pra piso: é o espaço regular
cuja função é separar a área com revestimento de
outras áreas (paredes, tetos, pisos, lajes e pilares), para
aliviar tensões provocadas pela movimentação do
revestimento e/ou do substrato, largura 10 mm.

Contrapiso de concreto
Lastro de concreto, quando no solo faz-se o
lastro de concreto, onde há a necessidade de colocar
uma camada de brita, que tem a função de drenar e
criar uma superfície adequada para o lançamento do
concreto, para que este não fique em contato direto
com o solo, o concreto utilizado, em condições, é o 13,5
MPa.
Regularização da base sobre laje ou camada de
regularização, comumente também denominado
contrapiso tem a função de:

• Corrigir caimentos ou regular a base,
• Ajustar desníveis entre ambientes,
• Permitir fixação do revestimento,
• Embutimento de tubulações,
• Barreira estanque,
• Isolamento térmico e acústico da base.

Contrapiso racionalizado
A base para assentamento do piso já é
regularizado juntamente com a execução do concreto.

Ladrilhos hidráulicos

São fabricados com cimento e areia isenta de
cal, prensada, perfeitamente plana, com arestas vivas
com espessura de 2cm. Normalmente assentados com
argamassas nos traços 1:4 (cimento e areia) ou 1:0,25:5
(cimento, cal e areia), em volume. O solo deve ser bem
compactado e a base deve ser em concreto. A Figura 11
apresenta tipos de ladrilhos hidráulicos

Granilite

Também chamado de marmorite. Trata-se de
piso rígido e geralmente polido, com juntas de dilatação
moldado in loco, à base de cimento com agregado de
mármore triturado. As cores variam de acordo com a
granilha e com os corantes que são colocados na sua
composição.

• Espessura de 12mm a 15mm sobre base regularizada.
• As juntas poderão ser de perfis de PVC, com áreas
limitada de 1,6 m2.
• Receberá polimento em duas demãos.

Cimentado externo
Observar:
• Apiloamento e umedecimento da superfície.

• Colocação de guias removíveis, que criarão juntas de
dilatação.
• A espessura da camada de concreto deverá ser, no
mínimo, de 6 cm e dependerá da sobrecarga que irá
suportar.

• A camada terá de ser feita com caimento no sentido
dos locais previstos para escoamento das águas e não
inferior a 0,5%.

• O acabamento será obtido pelo sarrafeamento,
desempeno e moderado alisamento do concreto
quando ele estiver ainda no estado plástico.

• Como o afloramento da argamassa deverá ser
insuficiente para o bom acabamento do piso, a ela será
adicionada, por polvilhamento, mais quantidade (porém
seca), no traço 1:3, de cimento e areia peneirada, sem
água, antes de terminada a pega do concreto.

• Os cimentados precisam ser divididos em painéis,
coincidindo as juntas com as da base de concreto; o
afastamento máximo das juntas será de 2,5 m em
cimentados externos.

Execução de forma para cimentado
• concretar alternadamente os quadros da forma, como
em um tabuleiro de xadrez,
• 2 dias após, remover as fôrmas,
• utilizar as laterais das placas já concretadas como fôrma
para as demais,
• isolar uma placa da outra com isopor fino ou uma
pintura de cal ou látex.


Pavimento armado
• A armadura deve ser de preferência em tela soldada.
• Em caso de solo pouco confiável, utilizar armadura
dupla.
• O traço de concreto deve ser de acordo com a carga
de serviço.

Peça de Pré-moldada
 de concreto simples
Os blocos maciços, sem armadura devem ter
espessura de aproximadamente 4 cm.
As peças devem ser assentadas sobre uma camada
de areia de 5 cm, ou em pó de pedra em solo apiloado.
Podem possuir sistema de articulação.
A limitação da área será feita com guias de concreto,
que impedirão que as peças se desloquem.

Pedra decorativa
As peças de granito, mármore, arenito,
aparelhadas na espessura de 2 cm, terão de ser
assentadas sobre lastro de concreto, com argamassa de
cimento e areia no traço 1:4 em volume, ao assentar
aplicar chapisco no traço 1:3 com cola, no tardoz da peça.
As pedras frias, goiana, mineira etc, assentar na
argamassa no traço 1:4 (cimento e areia) em volume, ou
traço 1 : 0,25 : 5 (cimento, cal e areia) em volume.
As pedras com pequenas espessuras podem ser
assentadas com argamassa colante, tanto sobre
argamassa regularizada ou laje regularizada tipo placas
dilatadas.

Mosaico Português
Podem ser assentados com argamassa no traço
1:4 de cimento e areia em volume, aplicada sobre piso de
concreto na espessura de 6 cm no traço 1: 4 : 5 de
cimento, areia e brita (em volumes), ou podem ser
assentados sobre colchão de areia ou pó de pedra, na
espessura de 3cm, sendo preenchidas com mistura seca
de cimento e areia no traço 1:6, as pedras, após o
assentamento deverão ser molhadas e fortemente
apiloadas com soquete de madeira – Este último não é
um sistema muito recomendado.
As pedras empregadas poderão ser basalto
preto e calcário branco ou vermelho.



Granitos e Mármores

É recomendável, que a argamassa utilizada para
execução do contrapiso, não receba cal em sua
composição, pois a substância pode provocar o
surgimento de eflorescências em pisos e paredes.
As peças de granito, mármore, arenito,
aparelhadas com espessura de 2 cm a 3 cm, terão de
ser assentadas sobre lastro de concreto, com argamassa
de cimento e areia no traço 1:4, em volume, segundo
mesmo método e critérios estabelecidos para o
assentamento de pisos cerâmicos.








Pisos de Madeira

Os tipos de pisos de madeira maciços são:
• Tacos e Tacões
• Parquete (Parquet)
• Tábuas corridas (assoalho)

Os tipos de piso de madeira compensada reconstituída:

• Carpetes de madeira - folha de madeira natural,
bastante fina, colada e prensada a uma base de madeira
processada, como compensado, aglomerado, mdf ou
similares.
• Laminados - o piso é revestido com laminado
melamínico (ou fenólico). Sua colação é feita com
manta na espessura de 2 mm. A manta é composta
por filme de polietileno adesivado nas bordas e filme de
polietileno expandido.

Assoalhos de taco ou tacão

• A madeira deve estar seca em estufa.
• Dimensões 1,8 cm espessura com variação de 7 à 10
cm na largura e podem variar nas dimensões de 21cm,
31cm e 41cm.
• Base para aplicação: contrapiso impermeabilizado ou
laje, de concreto nivelado, com camada de argamassa
regularizada de cimento e areia no traço 1:3 – a cola
para fixação trata-se de adesivo plástico à base de PVA
(acetato de polivinila) apresenta-se em forma de líquido
viscoso branco. Própria também para parquete.
• Sobre a argamassa deverá ser aplicada uma película de
cola com água para eliminar a poeira existente.




Assoalhos de Tábuas

• Tábuas corridas com sulcos longitudinais na face
inferior (a fim de evitar empenamento das peças).
• Largura de 10 cm a 20 cm,
• Comprimento de 2,5 m a 5,5 m,
• Espessura 1,8 mm,
• Base para aplicação: superfície plana e sólida (laje ou
contrapisoimpermeável),
• Aplicação sobre barrotes de madeira espaçados a
cada 35 cm, tendo seção trapezoidal de 5 cm de base
maior, 3 cm na base menor e no mínimo 2,5 cm na
altura, os quais se fixam à argamassa do contrapiso (a
qual poderá receber vermiculita expandida, para
isolamento acústico).
• Sobre a argamassa regularizada entre barrotes o ideal
também é aplicar impermeabilizante.
• Durante o assentamento, as tábuas precisam ser
fortemente apertadas umas às outras,
• Utiliza-se além da fixação com prego ou parafuso uma
leve camada de cola branca, para melhor aderência e
amortecimento dos impactos,
• O armazenamento deve ser feito por empilhamento
em locais secos, tabicadas com espaçamentos de
madeira uniforme para evitar empenamento. As
Figuras 23 e 24 apresentam a fixação do assoalho por
barrotes e também no contra piso

Fixação no piso e sem cavilha:


Ladrilho vinílico
Ladrilho semi-flexível é uma placa quadrada, fabricada
com resinas de PVC, plastificantes e pigmentos. Sua
colocação é feita por colagem sobre piso alisado.
Espessura 1,6 mm, 2,0 mm e 3,0 mm.
Dimensão 300 cm x 30 cm.
O piso de assentamento deve ter baixa rugosidade
superficial, ser liso e ter baixa porosidade. É comum
aplicar regularização com cola PVA e cimento pelo
menos 24 horas antes.

Placa de borracha sintética
 As utilizadas em áreas externas e rampas tem
garras e são assentadas com argamassa e cimento e
areia. Já as placas para áreas internas são lisas e aplicadas
com cola adesiva.
Propriedades: antiderrapante, amortecedora de
ruídos e boa resistência ao cigarro aceso.

Azulejo
• A base (substrato) deve estar pronta e seca,
• Os contramarcos de janelas e batentes das portas
precisam estar chumbados ou com sua referência
definida.
• Os azulejos devem estar limpos e ser aplicados a seco,
• A argamassa colante após misturada deve ficar em
repouso durante 15 minutos, ao iniciar o assentamento
deve ser remisturada.
• A fiada mestra deve ser definida a cerca de uma fiada
do piso (altura da peça), de acordo com a paginação
de projeto, deve-se considerar as dimensões das peças
e a espessura das juntas.
• Com o nível e prumo determinado coloca-se o
primeiro e o ultimo azulejo e faz se o ajuste dos demais
conforme junta adotada.
• Na seqüência, demarcar uma linha vertical, que servirá
de gabarito.
• A argamassa deve ser espalhada com o lado liso da
desempenadeira em camada uniforme de 3 mm a 4
mm, numa área de aproximadamente 1 m2, passar o
lado dentado da desempenadeira formando cordões
que possibilitem o perfeito posicionamento do azulejo.
Com os cordões de argamassa ainda frescos, bater as
peças uma a uma para uma boa aderência.
• O rejuntamento deve ser feito após 72 horas.

Pastilhas

Pastilhas são mosaicos que tem normalmente
2,55 cm x 2,55 cm e espessura variando entre 4 mm
e 5 mm. Devem ser aplicadas sobre o emboço
totalmente seco e com mais de 28 dias.

São vendidas coladas a folha de papel Kraft, para
facilitar a colocação. Esse papel deverá ser retirado
posteriormente por lavagem com água levemente
cáustica.
A proporção de soda cáustica e água são de 1:8
(soda é água).
Há pastilha de porcelana, vidrada bem como
pastilha de vidro.

Para assentamento de pastilha:
• Molha-se o emboço com água limpa. Espalha-se a
argamassa colante sobre o emboço com
desempenadeira, primeiro com a parte lisa e depois
com a parte dentada apropriada;
• Assentam-se as placas de pastilha na parede,
diretamente sobre a argamassa ranhurada;
• Bater com uma desempenadeira apropriada, sobre as
placas de pastilha aplicada, para obter sua total
aderência.
• Após 3 (três) horas, proceder a retirada do papel,
aplicando, com broxa, a solução de soda cáustica
molhando todo o papel Kraft. Após a secagem da
argamassa de assentamento da pastilha, faz-se a
limpeza da pastilha e aplica-se o rejuntamento.
