UNIVERSIDADE FEDERAL DE CAMPINA GRANDE - UFCG
CENTRO DE TECNOLOGIAS E RECURSOS NATURAIS - CTRN
UNIDADE ACADEMICA DE ENGENHARIA CIVIL - UAEC
DISCIPLINA: FENÔMENOS DE TRANSPORTE

SISTEMAS DE RECALQUE
LISTA DE EXERCICIOS

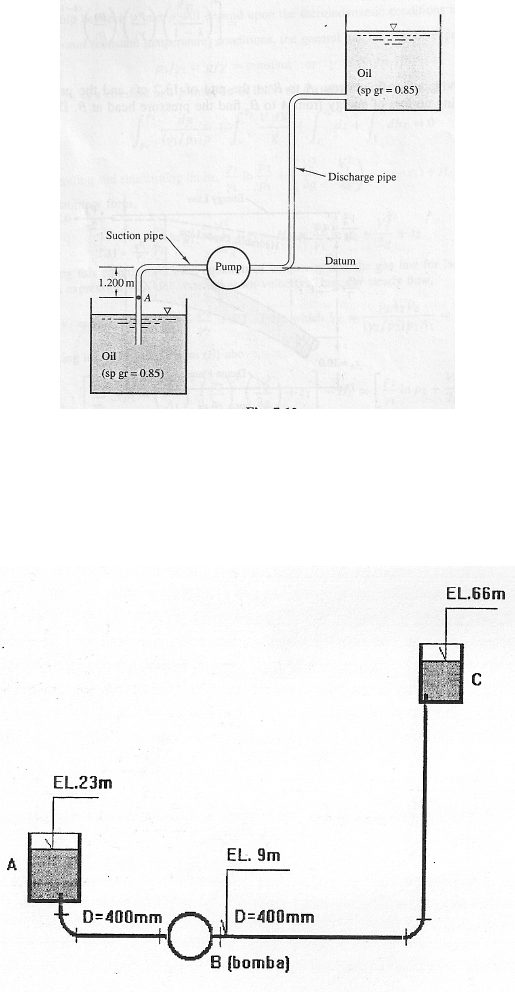

1) A tubulação de sucção mostrada na figura abaixo tem diâmetro de 100 mm e no ponto A a carga
de pressão é um vácuo de 180 mm de mercúrio. Sendo a vazão de 0,03 m3/s de óleo (d=sp gr=0,85)
determine a carga de energia no ponto A com relação ao plano horizontal de referência (datum) no
eixo da bomba como mostrado na figura


2) a bomba da figura abaixo recalca 200 litros por segundo de querosene (=800 kgf/m3) do
reservatório A para o reservatório C. Admitindo que o diâmetro da canalização seja constante, e
desprezando as perdas de carga, determinar: a) a energia fornecida pela bomba ao líquido
bombeado após 1 hora de funcionamento, em kgf x m; b) a respectiva potência, em CV; c) as linhas
de carga efetiva e piezométrica.




3) Determinar a potência em CV que deverá ser fornecida à bomba da figura abaixo


4) Calcular a potência, em CV, que deverá ser fornecida à bomba B, figura abaixo, que recalca 900
litros/minuto de água. O vacuômetro na entrada acusa um vácuo de 350 mm Hg, e o manômetro de
saída indica a pressão de 3 kgf/cm2. O rendimento da bomba é igual a 65%
