 HIDRÁULICA Prof Jaime Cabral
LISTA DE EXERCÍCIOS 8 – Sistemas de Bombeamento.
Como deve ser feita a redução do diâmetro na ligação da tubulação de sucção com a bomba ?
a) Como varia a vazão de uma bomba centrífuga em relação à altura manométrica?
b) Como varia a vazão de uma bomba de pistão em relação à altura manométrica?
Explique resumidamente:
Como funciona uma Bomba injetora.
Qual o significado de NPSH, para que serve e como é feito o cálculo?
Escorva de uma bomba
Escreva as seguintes fórmulas e explique todos os termos:
Potência de um escoamento
 Qual é a altura manométrica de um bombeamento e como se calcula?
Potência útil no bombeamento de um liquido até determinada altura
 Potencia consumida no bombeamento
Potencia consumida no bombeamento com tanques pressurizados
5)  Uma estação elevatória recalca 200 L/s de água através de uma canalização antiga de aço de 500 mm de diâmetro e de 160 Km de extensão. Considere o rendimento do conjunto motor-bomba de 70%, o coeficiente de atrito da canalização antiga f=0,037 e o da nova f=0,019. Estimar a economia mensal de energia elétrica que será feita quando a canalização antiga for substituída pela nova. (considere o custo da energia como R$ 0,20/Kwh)

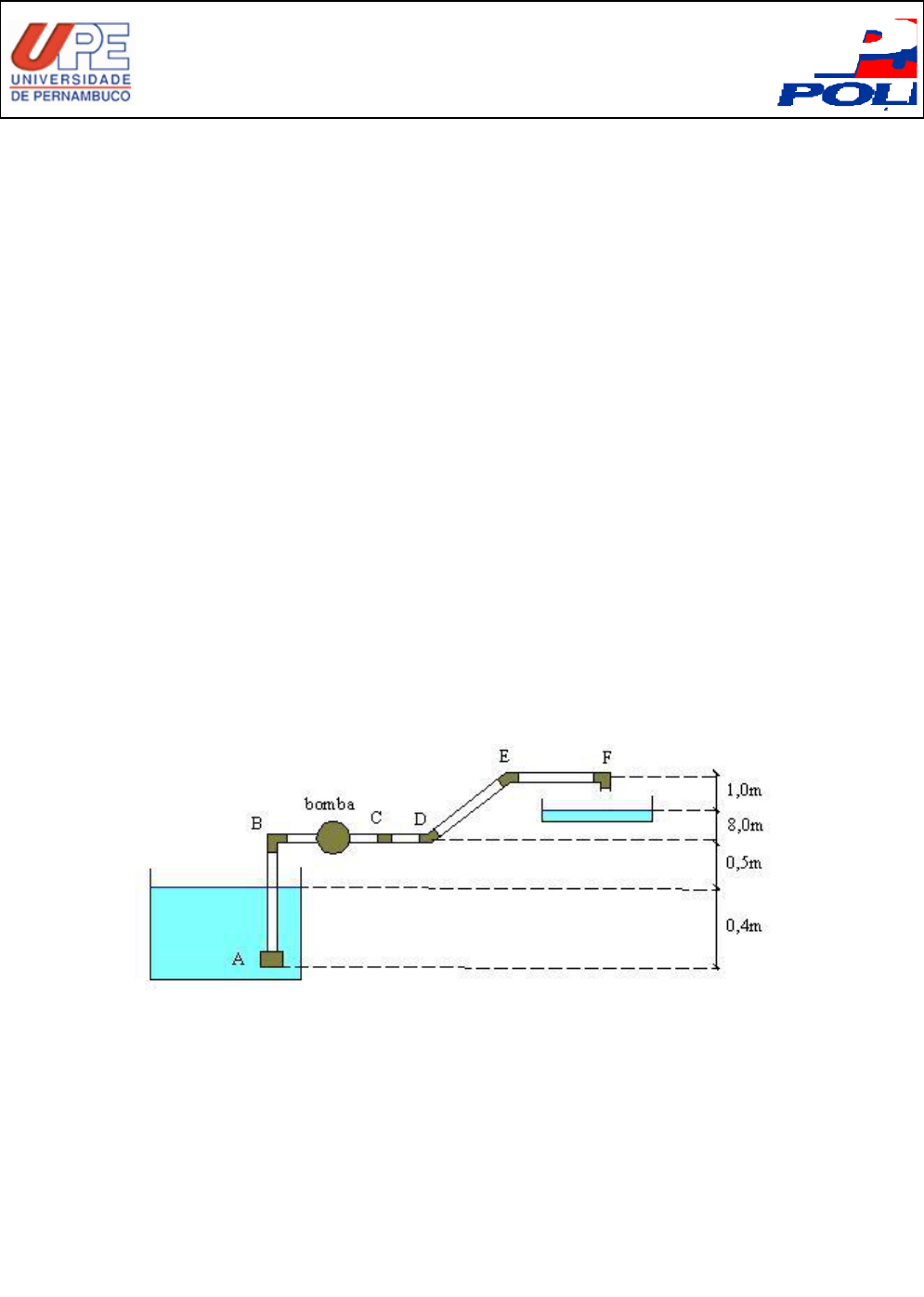

6) Calcular a potência necessária para elevar 3000 L/min no dispositivo esquematizado abaixo: (Expressar a resposta em Watt e em CV)
Dados:
	f = 0,05
Rendimento da bomba = 60 %
Rendimento do motor = 90 %
Diâmetro da sucção = 300 mm
Diâmetro de recalque = 250 mm
Comprimento de sucção = 3,0 m
Comprimento de Recalque =100,0 m
	A = válvula de pé com crivo
C = válvula de retenção (leve)
B = Joelho de 90° (raio longo)
D,E = Cotovelo de 45°
F = Cotovelo de 90° (raio médio)
7) Diga as alturas geométricas de bombeamento nos seguintes casos:
	a)
	b)
8) No dispositivo abaixo, com vazão de 20 L/s, despreze as perdas de cargas localizadas. Calcule as perdas de carga no recalque e calcule a potência consumida (exprima a resposta em watt e em HP).


f = 0,03
Rendimento do Motor = 90 %
Rendimento da Bomba = 70 %
Diâmetro do recalque = 200 mm
Extensão do recalque = 2000 m
9) O suprimento de água de uma cidade cuja população será de 20.000 habitantes será feito a partir de uma represa situada a 4,0 km de distância. O consumo per capita é de 200 litros/ hab /dia. Considerando um diâmetro de 20 cm, calcule a altura manométrica para o sistema de bombeamento.


viscosidade cinemática da água é de 1,0x10-6 m2 / s rugosidade do tubo é de 0,005 mm.
10) Num projeto de irrigação com 120 hectares, pretende-se aspergir 2,0 L/m2 ao longo de toda a área em 10 horas de trabalho. Despreze as perdas de carga na sucção. Calcule as perdas de carga no recalque e calcule a potência consumida (exprima a resposta em watt e em HP).


D = 30cm
m = 90%
b = 50%
f = 0,015
11) No dispositivo abaixo, despreze as perdas de carga na sucção. Calcule as perdas de carga no recalque e calcule a potência consumida (exprima a resposta em watt e em HP). Adote f = 0,025.


Q = 10 L/s
L recalque= 20,0 m
DS = 10 cm
DR = 7,5 cm
A=B= Cotovelo 900 raio curto
Rendimentom = 80%
Rendimentob = 70%
12) Explique como funciona o bombeamento de água no processo air-lift
13) Qual a máxima altura teórica que é possível fazer sucção?
14) Qual a máxima altura na prática que é possível fazer sucção com uma bomba centrífuga?
15) Qual a máxima altura na prática que é possível fazer sucção com uma bomba tipo auto-aspirante?
16) A altura máxima de sucção que uma bomba consegue bombear 5000 litros por hora de água a 30o Celsius é de 6,80m na cidade de Recife, para encher uma caixa d’água que fica a uma altura de 18,0 metros acima do solo. a) em Triunfo, a altura máxima de sucção seria maior ou menor? b) e a altura de recalque? c) se a água estivesse a 40o Celsius, a altura de sucção seria maior ou menor ?
17) Considere que a bomba de um certo fabricante consegue uma altura máxima de sucção de 7,0 metros em Recife (altitude=2 m, pressão = 1 atmosfera). A mesma bomba, na cidade de Gravatá (altitude 447 m, pressão = 9,6 x 104 N/m2) consegue aproximadamente que altura máxima de succção ?
18) Considere que num projeto de irrigação ocorre a necessidade de variar a vazão durante o dia. Que opções existem de reduzir a vazão de uma bomba ?
	19) No sistema de tubulações ao lado, calcule a potência do conjunto eletrobomba (em Watt e em CV). Considere L=210,00m, D=0,10m, f=0,025, rendimento do motor 90% e rendimento da bomba 85%. Despreze as perdas de carga na sucção e despreze as perdas localizadas.
O eixo da bomba está 1,00m acima da água
