UNIVERSIDADE DO ESTADO DO AMAPÁ
CURSO DE ENGENHARIA AMBIENTAL
HIDRÁULICA APLICADA A ENGENHARIA AMBIENTAL
TURMA: EAM 22.3
DOCENTE: Dra. Edina Ruth Mendes Leal Mafra
ACADÊMICOS:

AVALIAÇÃO PARCIAL 2 (TOTAL: 10 PONTOS)

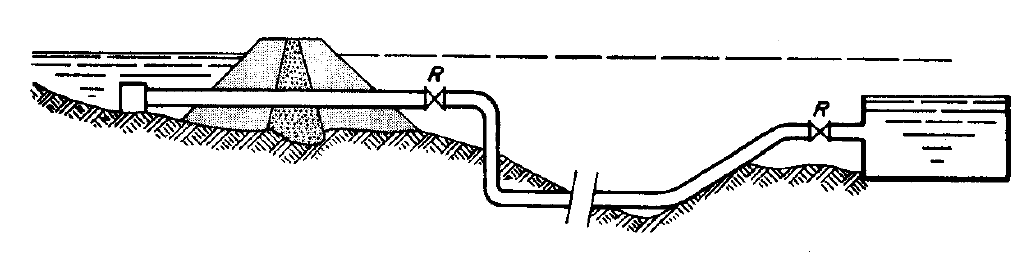

Questão 1 - Uma canalização de ferro dúctil com 1800 m de comprimento e 300
mm de diâmetro está descarregando, em um reservatório, 60 l/s. calcular a
diferença de nível entre a represa e o reservatório, considerando todas as perdas
de carga. Verificar quanto as perdas locais representam da perda por atrito ao
longo do encanamento (em %). Há na linha apenas 2 curvas de 90°, 2 de 45° e
2 registros de gaveta (abertos). (2 pontos)

Questão 2 – Num prédio de 8 pavimentos, com 5 apartamentos por andar, será
montada uma estação de bombeamento de água que deverá funcionar 10 horas
por dia. Admite-se uma quota de 220 litros por habitante por dia e uma média de
7 habitantes por apartamento. Supondo que as tubulações sejam de aço
galvanizado, pede-se determinar os diâmetros das tubulações de recalque e
sucção. (2 pontos)

Questão 3 - Dimensionar a linha de recalque, com o critério de economia, e
calcular a potência do conjunto motobomba para as condições seguintes (2
pontos):

• Vazão (Q) = 35 l/s;
• Período de funcionamento = 24 horas; usar k (coeficiente econômico =
1,2)
• Altura de sucção (Hs) = 2,0 m;
• Comprimento da tubulação de sucção = 6 m;
• Altura de recalque (Hr) = 48,0 m;
• Comprimento da tubulação de recalque = 600 m;
• Material da tubulação aço galvanizado (10 anos de uso) (C=100);
• Peso específico da água = 1000 kgf/m3

- Acessórios:
Sucção: - uma válvula de pé com crivo...............................................K = 1,75
- uma curva de 90 graus de raio longo...................................K = 0,30

Recalque: - uma válvula de retenção tipo leve.......................................K = 2,50
- um registro de gaveta..........................................................K = 0,20
- duas curvas de 90 graus de raio longo.................................K = 0,30

- Usar Hazen-Williams para o cálculo das perdas de carga normais.
- Usar a expressão geral hfl = KV 2 /2g para o cálculo das perdas localizadas.

Questão 4 (2 pontos):
a) Suponhamos que uma bomba seja colocada para operar com uma vazão de
2 m3/h, altura de sucção de 5 m e perda por atrito na sucção de 3 m. A altura em
relação ao nível do mar onde a mesma será instalada é de aproximadamente
600 metros, e a temperatura da água é de 50ºC. Verifique se a bomba irá cavitar,
sabendo que abaixo é mostrado o gráfico de NPSH requerido em função da
vazão.
b) Resolva o exercício anterior considerando que houve uma alteração do
esquema do projeto para uma bomba afogada com altura de sucção de 1 m.

Questão 5 – O quadro apresenta os valores da batimetria da seção transversal
de um rio e das velocidades medidas a 60% da profundidade (V 0,6 ) ou 20% da
profundidade (V 0,2) e a 80% da profundidade (V 0,8) (2 pontos):
a) Calcule a vazão, velocidade média e área pelo método da meia seção (2,5
pontos).
