PROVA P4 (FINAL)
MECÂNICA DOS SOLOS - CIV 322
18/Setembro/2006
I Questão: Uma areia apresenta índice de vazios máximo de 0,92 e índice de vazios mínimo igual a 0,51. O peso específico dos grãos é de 26,8 kN/m3. Deseja-se moldar uma amostra desta areia com teor de umidade de 15% e densidade relativa de 65%
. Qual peso de sólidos deve ser usado para a moldagem de um corpo de prova de volume igual a 6 cm3?

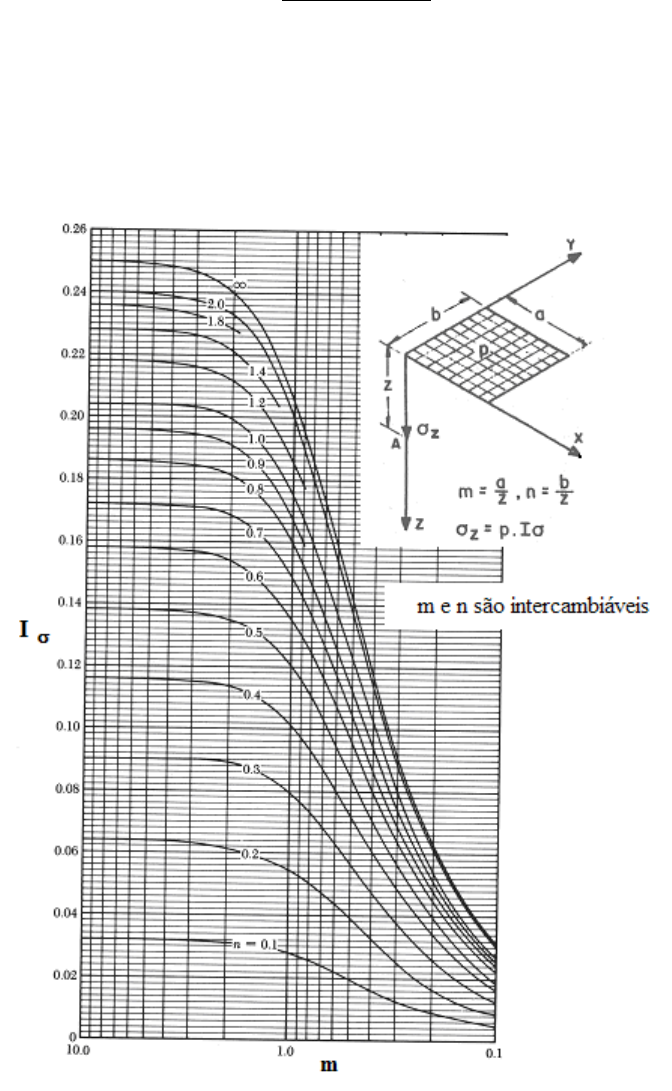

II Questão: Calcule em que profundidade o acréscimo de tensão vertical total no centro de uma área retangular de 10 por 20 metros, carregada por uma carga uniformemente distribuída de 500 kPa, será igual a 100 kPa.
III Questão: Para situação apresentada na figura abaixo calcule: o coeficiente de permeabilidade do solo 1, as distribuições de carga total, de elevação e de pressão e as velocidades (aparente e de percolação) nos dois solos, sabendo que a vazão Q é igual a 0.0288 cm3/s.
IV Questão:Numa série de cinco ensaios de compactação foram obtidos os seguintes resultados:
	Teor de umidade (%)
	20,2
	21,4
	22,5
	23,4
	25,6
	Peso Cilindro + solo úmido (N)
	50,37
	51,15
	51,62
	51,73
	51,60
	O volume e o peso do cilindro são, respectivamente, 0,942 dm3 e 33,75 N.
	a) Trace a curva de compactação, determinando a umidade ótima e o peso específico máximo.
	b) Determine o grau de saturação do solo na umidade ótima (s = 26,7 kN/m3).
	c) Trace a curva correspondente a S igual a 80%
Solo 2 A2 = 120 cm2
 k2 = 1.2x10-4 cm/s
 e2 = 0,74
Solo 1 A1 = 25cm2
 k1 = ? cm/s
 e1 = 0,54
40cm
60cm
20cm
Q
150cm
Q
