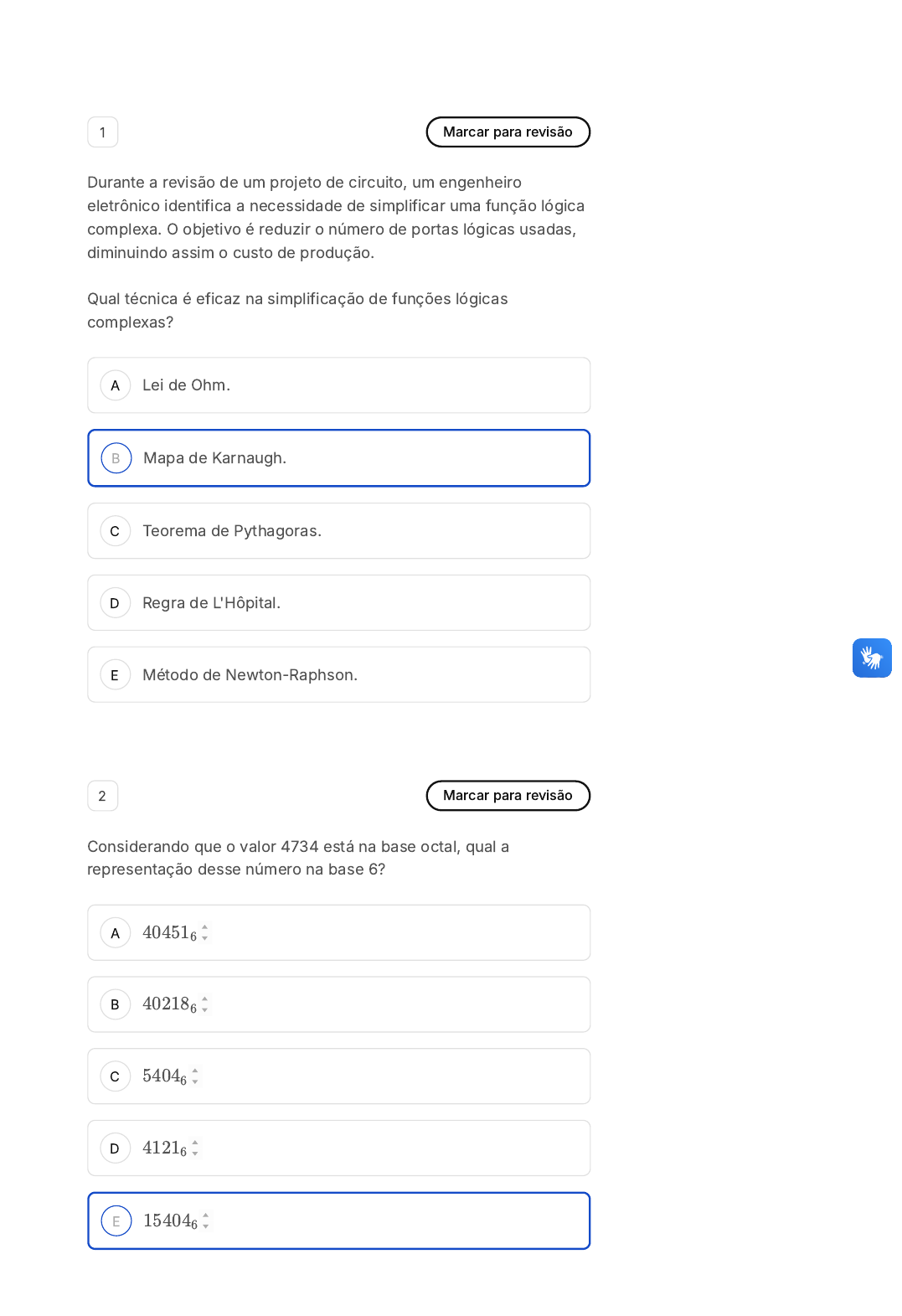

1 Marcar para revisão
Durante a revisão de um projeto de circuito, um engenheiro
eletrônico identifica a necessidade de simplificar uma função lógica
complexa. O objetivo é reduzir o número de portas lógicas usadas,
diminuindo assim o custo de produção.
Qual técnica é eficaz na simplificação de funções lógicas
complexas?
Lei de Ohm.
Mapa de Karnaugh.
Teorema de Pythagoras.
Regra de L'Hôpital.
Método de Newton-Raphson.
2 Marcar para revisão
Considerando que o valor 4734 está na base octal, qual a
representação desse número na base 6?
404516
402186
54046
41216
154046
A
B
C
D
E
3 Marcar para revisão
A expressão da saída do circuito a seguir, F, é:
F   =
¯̄¯̄
CB
¯̄¯̄
A + CB
¯̄¯̄
A
F   = C
¯̄¯̄
BA
F   =
¯̄¯̄
BA
F   =
¯̄¯̄
C
¯̄¯̄
BA+ CB
¯̄¯̄
A
F   = C(
¯̄¯̄
B +A)
4 Marcar para revisão
A figura, a seguir, ilustra um multiplexador de 4 entradas para 1
saída e o mapa de Karnaugh a ser implementado para o sinal W
através do circuito. Os sinais S1 e S0 são as entradas de controle do
integrado, onde S1 representa o bit mais significativo. O bloco
tracejado deverá conter os circuitos que conectarão os sinais de X e
Y às entradas do multiplexador. A fim de reproduzir o mapa de
Karnaugh, qual é a expressão booleana do circuito que será
conectado ao pino IP2?
A
B
C
D
E
A
B
C
D
E
XY
X
¯̄¯̄
Y
X + Y
X ⊕ Y
¯̄¯̄¯̄¯̄¯̄¯̄¯̄¯
X ⊕ Y
5 Marcar para revisão
A respeito do flip-flop considere as seguintes afirmações:
I- Se o flip-flop se comporta como um flip-flop T
II- A saída muda de estado sempre que ocorre o bordo apropriado
do sinal de relógio e
III- Pode ser implementado colocando em curto as entradas e
de um flip-flop
Estão corretas:
D
D =
¯̄¯̄
Q
D = 1
J K
JK
Apenas as afirmações II e III
Nenhuma das afirmações
Apenas a afirmação II
Apenas a afirmação I
Apenas a afirmação III
A
B
C
D
E
A
B
C
D
E
6 Marcar para revisão
Em circuitos digitais, a precisão na transição de estados é vital. Os
flip-flops JK são projetados para eliminar a ambiguidade dos
estados, introduzindo flexibilidade e controle na síntese de circuitos
lógicos, graças à sua habilidade em alternar estados.
Qual característica permite ao flip-flop JK evitar a condição de
indecisão presente em outros flip-flops?
Entrada de habilitação
Feedback positivo
Capacidade de alternância
Entradas de set e reset
Controle de clock
7 Marcar para revisão
Assinale a alternativa correta:
O multivibrador monoestável tem um estado estável, no
qual pode permanecer indefinidamente.
Os flip-flops são multivibradores monoestáveis.
O multivibrador astável pode ser utilizado para guardar
informação.
Os multivibradores biestáveis se dividem em regatilháveis
e não regatilháveis.
Os multivibradores biestáveis são muito utilizados para
gerar sinais de relógio (clock).
8 Marcar para revisão
A
B
C
D
E
A
B
C
A figura a seguir ilustra um contador síncrono de três bits.
Inicialmente, o nível lógico das três saídas o circuito, bits A, B e C,
são iguais a zero. Após aplicação e três pulsos e clock, o sinal
presente nas saídas do contador na sequência ABC, será:
101
010
100
110
111
9 Marcar para revisão
Associe as colunas relacionando o tipo de memória e às respectivas
aplicações típicas.
TIPO DE
MEMÓRIA
  APLICAÇÕES TÍPICAS
(1) ROM
(   ) Programa de inicialização do computador
(BIOS)
(2) RAM
(  ) Ao ser desconectada da energia, perde
todas as informações armazenadas.
(   ) É uma memória não volátil
A sequência correta de associação é:
(2); (1); (2)
(2); (2); (1)
(1); (1); (2)
00
hora
: 45
min
: 42
seg
Ocultar
Questão 9 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM1 Eletrônica Digital
D
E
A
B
C
D
E
(1); (1); (1)
(1); (2); (1)
10 Marcar para revisão
Um engenheiro está projetando um detector de poluição
atmosférica e precisa utilizar uma memória com capacidade de
armazenar 27 valores distintos, os quais serão correlacionados
posteriormente à qualidade do ar. O sistema realiza 3 medições
diárias (de manhã, à tarde e à noite) e deve ser capaz de guardar os
resultados de pelo menos 1 semana na memória. Sabendo que o
número de posições na memória é sempre uma potência de 2,
determine a capacidade mínima, em bits, da memória a ser utilizada
nesse projeto:
180 bits
32 bits
128 bits
1024 bits
160 bits
