272
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s

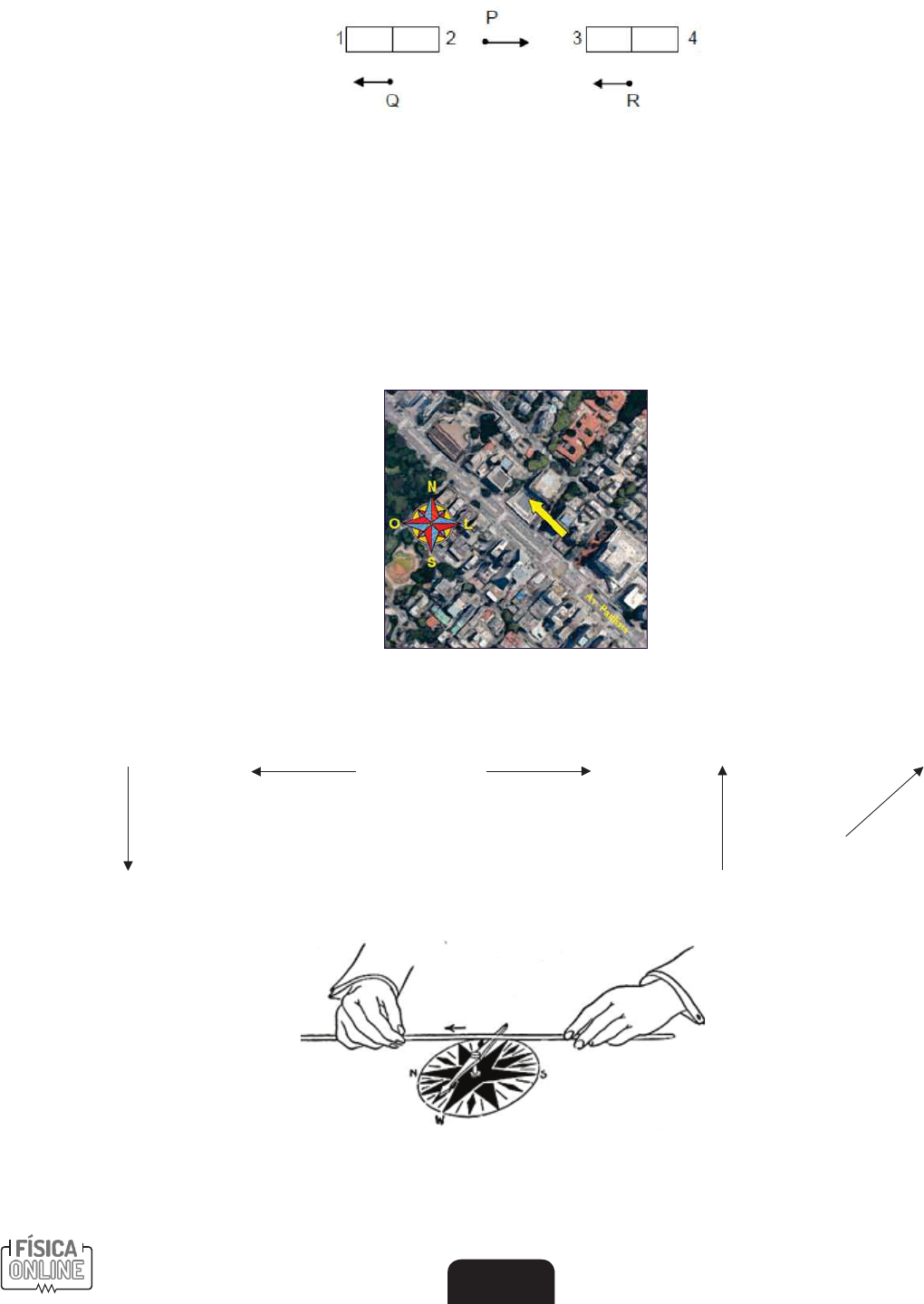

6. Dois ímãs em barra estão sobre uma mesa, posicionados conforme a figura a seguir. Os números 1, 2, 3 e 4 representam
os pólos desses ímãs.
As setas representam o sentido do campo magnético resultante nos pontos P, Q e R, devido à presença dos ímãs. Para
que tal fato ocorra, os pólos 1, 2, 3 e 4 dos ímãs serão, respectivamente,
A) sul, norte, sul e norte. B) norte, sul, norte e sul.
C) sul, norte, norte e sul. D) norte, sul, sul e norte.
7. Em São Paulo, a Avenida Paulista é uma região de grande concentração de antenas emissoras de ondas eletromagnéticas.
Considere que um pombo-correio, ao voar horizontalmente sobre essa região, fique sujeito a um campo magnético criado
pelas antenas Bantenas
( ), além do campo magnético terrestre. A seta amarela indicada representa a bússola que essa ave tem
na parte superior de seu bico, cuja inclinação em relação à direção norte- sul geográficos mostrada pela rosa dos ventos
da figura, acusa a presença do campo Bantenas
( ).
www.google.com.br/maps. (Adaptado.)
Se a seta amarela está orientada na direção e no sentido do campo magnético que resulta da adição do campo Bantenas
( )
com o campo magnético terrestre, o vetor Bantenas
( ) está corretamente representado em
A) B) C) D) E)
8. Observe o experimento de Oersted a seguir.
Disponível em: . Acesso em: 22 set. 2014.
Nesse experimento, quando a agulha muda de direção é porque ocorreu um efeito
A) magnético B) elétrico C) térmico D) quântico
273
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
GABARITO
CAMPO MAGNÉTICO ( B
→
)
1 2 3 4 5 6 7 8 9 10
C B B D A A B A C D
10. Três ímãs idênticos, em forma de barra, estão dispostos
com uma de suas extremidades equidistantes de um
ponto P, como mostra a figura.
O campo de indução magnética resultante da ação dos
três ímãs no ponto P é representado pelo vetor
A)
B)
C)
D)
E) nulo.
9. Um ímã XY com a forma de uma barra é serrado ao meio,
obtendo-se dois novos ímãs XA e BY, como representado
na figura 1.
Figura 1
Figura 2
Esses novos ímãs são, separadamente, aproximados
de uma mesma barra metálica que apresenta suas duas
extremidades pintadas em verde e vermelho, de dois
modos diferentes, observando-se os fenômenos descritos
na figura 2.
Figura 2
A partir dessas informações, é correto afirmar que
A) X e B são, ambos, polos norte magnéticos.
B) A e B são polos magnéticos iguais.
C) o extremo verde da barra e Y são polos magnéticos
diferentes.
D) A e Y são polos magnéticos diferentes.
E) a barra verde e vermelha não é magnetizada.
274
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
A)
CAMPO MAGNÉTICO B
→
 (FIOS)
1. Em 1820, o físico dinamarquês Hans Christian Oersted
fez uma descoberta de extrema importância, que mar-
cou o início do desenvolvimento do eletromagnetismo.
Ele deixou, por acaso, uma bússola ao lado de um fio
condutor ligado a uma bateria. Oersted observou que a
agulha sofria um desvio de sua orientação inicial quando
passava corrente elétrica pelo fio. Com os resultados
dessa experiência Oersted concluiu que
A) corrente elétrica produz um campo elétrico perpen-
dicular ao fio.
B) a corrente elétrica produz um campo magnético em
torno do fio.
C) o campo elétrico produzido no condutor desvia a
agulha da bússola.
D) a corrente elétrica anula o campo magnético ter-
restre.
E) a intensidade do campo magnético produzido pelo
fio aumenta com a distância.
2. A figura ilustra um fio retilíneo, disposto verticalmente,
percorrido por uma corrente elétrica i, dirigida para cima.
Esse fio fura um plano horizontal α. Nas condições assim
expostas, é correto afirmar que, na superfície de α, será
gerado um campo magnético
A) uniforme se i for contínua e de intensidade constante.
B) uniforme, mas de sentido alternado, se i for alternada
e de amplitude constante.
C) de linhas de campo circulares e uniformemente
distribuídas, de mesmo sentido, se i for contínua e
de intensidade variável, crescente ou decrescente.
D) de linhas de campo circulares, de intensidade
decrescente a partir das proximidades do fio, de
mesmo sentido, se i for contínua e de intensidade
constante.
E) de linhas de campo circulares, de intensidade
decrescente a partir das proximidades do fio, de
mesmo sentido, se i for alternada e de amplitude
constante.
3. A figura 1 representa um fio reto, perpendicular ao plano
do papel, sendo percorrido por uma corrente elétrica
que está saindo dele. A figura 2 representa uma agulha
magnética (bússola) cuja parte escura indica o norte
da agulha.
A) B) C) D)
Desprezando o campo magnético terrestre, a alternativa
que indica o CORRETO posicionamento de agulhas
magnéticas ao redor do fio é:
A) B) C) D)
A) B) C) D)
275
Fí
si
ca
 -
1.
00
0
Q
ue
st
õe
s
4. As figuras representam arranjos de fios longos, retilí-
neos, paralelos e percorridos por correntes elétricas
de mesma intensidade. Os fios estão orientados per-
pendicularmente ao plano desta página e dispostos
segundo os vérticesde um quadrado. A única diferença
entre os arranjos está no sentido das correntes: os fios
são percorridos por correntes que entram ou saem do
plano da página.
O campo magnético total é nulo no centro do quadrado
apenas em
A) I B) II C) I e II
D) II e III E) III e IV
5. Desde o aparecimento de sistemas artificiais de estimu-
lação cardíaca, dotados de circuitos de sensibilidade (os
marcapassos), tem-se observado sua relativa vulnera-
bilidade frente a interferências de diferentes naturezas,
tanto em situações ambientais características do dia a
dia do paciente portador de marcapasso, quanto em
circunstâncias em que há a necessidade de submetê-
lo a procedimentos terapêuticos envolvendo correntes
elétricas, ondas eletromagnéticas ou radiações. Campos
magnéticos da ordem de 17,5µT são encontrados em
regiões próximas a condutores de altas correntes como,
por exemplo, alarmes antirroubo, detectores de metais,
linhas de transmissão etc e podem inibir o gerador de
estímulos cardíacos, mudando consequentemente seu
comportamento.
Determine até que distância aproximada, em metros,
de uma linha de transmissão muito comprida (condutor
retilíneo), percorrida por uma corrente contínua de 217A,
a uma tensão de 400 kV, o campo magnético produzido
teria magnitude capaz de poder alterar o comportamento
do gerador de estímulos cardíacos.
Adote: µ0 = 4.π.10–7 T.m.A–1
http://www.medicompras.com/equipo-laseryag-nd-
-q-switched Acessado em: 27/03/2016
A) 2,48 B) 4,96
C) 17,5 D) 24,8
6. Na figura a seguir são apresentados dois fios retos e
longos que se cruzam perpendicularmente. Cada fio
transporta uma intensidade de corrente elétrica como
está descrito na figura. Considere µ0 como sendo a per-
meabilidade magnética no vácuo.
Qual é o módulo, no sistema internacional de unidades,
do vetor campo magnético no ponto P?
A) 7
4
5
4
5
2 4
0 0 0 0µ µ µ µ
π π π
 B) 7
4
5
4
5
2 4
0 0 0 0µ µ µ µ
π π π
 C) 7
4
5
4
5
2 4
0 0 0 0µ µ µ µ
π π π
 D) 7
4
5
4
5
2 4
0 0 0 0µ µ µ µ
π π π
 E) 7
4
5
4
5
2 4
0 0 0 0µ µ µ µ
π π π
7. Para se realizar o exame de ressonância magnética,
insere-se o paciente em um equipamento composto de
um cilindro que, ao redor dele, existe um solenoide res-
ponsável por gerar um campo magnético uniforme, para-
lelo ao eixo desse cilindro. Um solenoide de 0,100 m de
comprimento, contendo 800 espiras, transportando uma
corrente máxima de 10,0 A, gera um campo magnético
uniforme de 0,100T. Um equipamento de ressonância
magnética comum possui um solenoide com 1,60 m de
comprimento, contendo 64,0 x 103 espiras, gerando um
campo magnético uniforme de 1,50 T.Com essas informações, pode-se afirmar que a corrente
máxima que percorre esse equipamento, quando compa-
rada à corrente máxima do primeiro solenoide, é
Dado: µ0 = 1,25 x 10–6 Tm/A
A) constante, uma vez que o campo magnético gerado
independe da corrente que atravessa o solenoide.
B)
1
5
 maior.
C) 2 vezes maior.
D)
1
5
 menor.
E) 3 vezes maior.
