exercício metalografia - tema 2

Prévia do material em texto

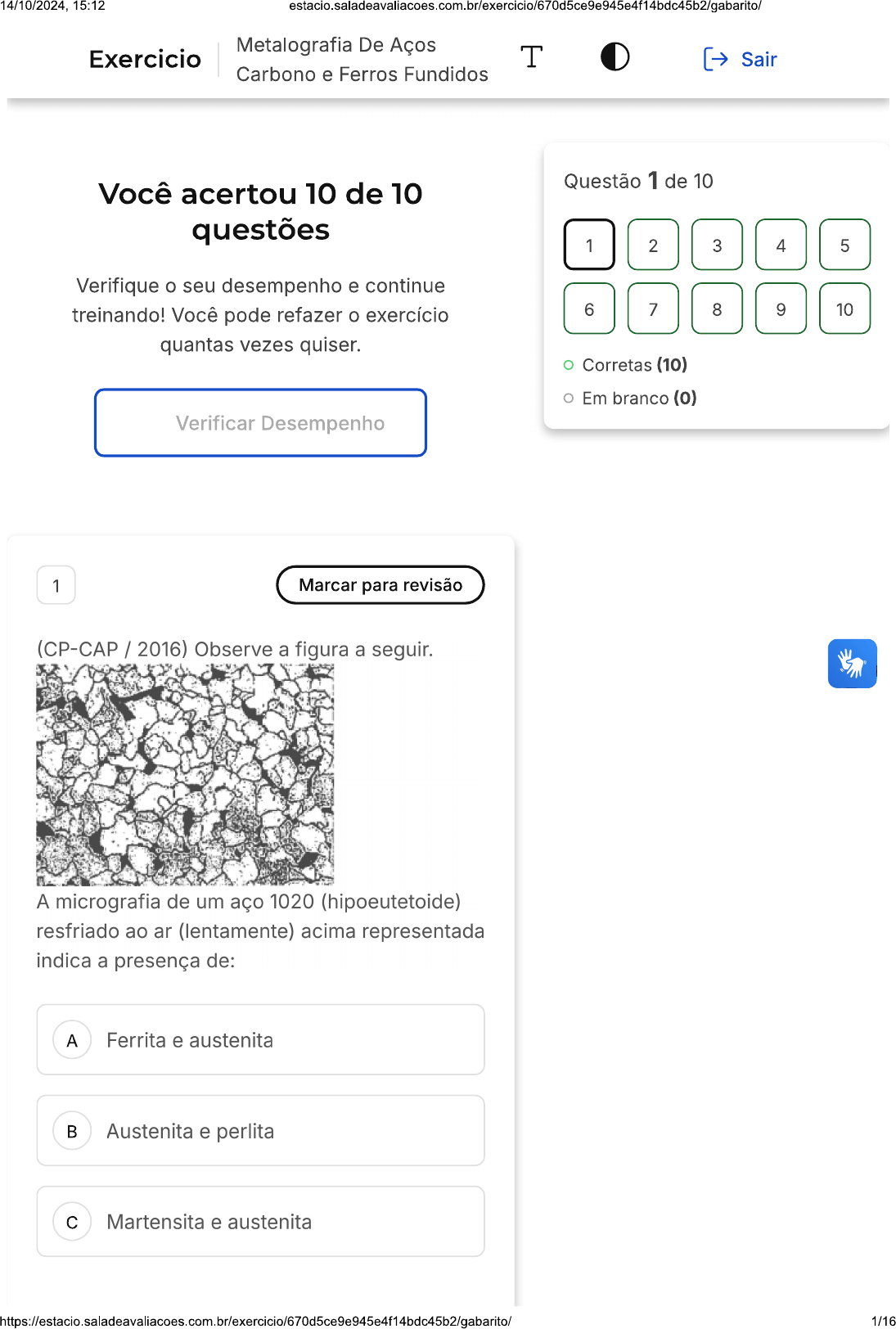

<p>14/10/2024, 15:12 Metalografia De Aços Exercicio T Sair Carbono e Ferros Fundidos Questão 1 de 10 Você acertou 10 de 10 questões 1 2 3 4 5 Verifique o seu desempenho e continue treinando! Você pode refazer o exercício 6 7 8 9 10 quantas vezes Corretas (10) Em branco (0) Verificar Desempenho 1 Marcar para revisão (CP-CAP / 2016) Observe a figura a seguir. A micrografia de um aço 1020 (hipoeutetoide) resfriado ao ar (lentamente) acima representada indica a presença de: A Ferrita e austenita B Austenita e perlita C Martensita e austenita https://estacio.saladeavaliacoes.com.br/exercicio/670d5ce9e945e4f14bdc45b2/gabarito 1/16</p><p>15:12 stacio.saladeavaliacoes.com.br/exercicio/670d5ce9e945e4f14bdc45b2/gabarito/ D Ferrita e perlita E Cementita e bainita Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Gabarito: Ferrita e perlita Justificativa: Os aços carbono podem ser denominados como hipoeutetoides, eutetoides e em função do percentual, em peso, do carbono. Os aços eutetoides apresentam 0,77%, os aços hipoeutetoides valores inferiores a 0,77 e, no caso dos hipereutetoides, valores superiores. O aço 1020 apresenta 0,20 % de carbono, logo hipoeutetoide, Aquecendo-se esse aço até o campo austenítico e, posteriormente, resfriando- se lentamente, a micrografia será de ferrita proeutetoide e perlita. 2 Marcar para revisão (CESGRANRIO / 2010 - adaptada) Na preparação de corpos de prova para macrografia, o corte pode ser longitudinal ou transversal. A seguir, são feitas algumas afirmativas sobre o tema: - O corte longitudinal é preferível quando se deseja identificar a presença de soldas ao longo do comprimento de barras; 2/16</p><p>14/10/2024, 15:12 - corte transversal é preferível quando se deseja verificar se o tubo é com ou sem costura; III - corte transversal é o mais adequado para a verificação do processo de fabricação da peça (fundida, forjada, laminada); A Apenas a afirmativa I. B Apenas a afirmativa II. C Apenas a afirmativa III. D Apenas as afirmativas e II. E Apenas as afirmativas e III. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A macrografia é uma técnica metalúrgica que permite a observação de uma superfície à vista desarmada ou com pequenos aumentos. A escolha do tipo de corte, seja ele longitudinal ou transversal, depende dos aspectos que se deseja estudar. No caso da afirmativa I, o corte longitudinal é preferível quando se deseja identificar a presença de soldas ao longo do comprimento de barras. Já na afirmativa II, o corte transversal é preferível quando se deseja verificar se o tubo é com ou sem costura. Portanto, as afirmativas e estão 3/16</p><p>14/10/2024, 15:12 corretas. No entanto, a afirmativa III está incorreta, pois para a identificação do processo de fabricação de peças fundidas, forjadas ou laminadas, utiliza-se o corte longitudinal para o exame macrográfico, e não o corte transversal. Portanto, a alternativa correta é a D, que afirma que apenas as afirmativas e II estão corretas. 3 Marcar para revisão (EMAE-SP / 2018) A respeito da macrografia, considere: I - É possível avaliar a profundidade da têmpera nos dentes de uma engrenagem. - Permite saber se uma peça foi cementada, bem como avaliar a profundidade alcançada por meio deste tratamento térmico. III - Permite medir a dureza de um material. Está correto o que consta em: A e III, apenas. B e II, apenas. C e III, apenas. D III, apenas. E I, e III. Resposta correta 4/16</p><p>14/10/2024, 15:12 Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Gabarito: e II, apenas. Justificativa: A técnica macrográfica permite a avaliação de tratamentos térmicos superficiais, como a têmpera, ou tratamentos termoquímicos, como a nitretação. Por meio da macrografia, é possível identificar tais tratamentos e determinar a sua profundidade. No entanto, a dureza de um material não pode ser quantificada apenas pela visualização macrográfica, o que torna a afirmação III incorreta. 4 Marcar para revisão (UFES / 2014) No processo de metalografia ótica, a revelação da microestrutura é de suma importância para o estudo e a caracterização dessa microestrutura. Essa revelação acontece pelo contraste gerado pela heterogeneidade dessa microestrutura, geralmente, após algum processamento envolvendo reagentes específicos. Em relação a esses reagentes, é CORRETO afirmar: 5/16</p><p>14/10/2024, 15:12 Independentemente do reagente, utiliza-se um tempo de 3 minutos para A a devida revelação da microestrutura nas ligas ferrosas. Para que se tenha a devida revelação da microestrutura, a amostra deverá B ser totalmente imersa no reagente, evitando agitação, com risco de explosões. O uso dos reagentes depende da sua reatividade, mas, depois de utilizados, C eles podem ser estocados por longos períodos, sem que percam sua funcionalidade. Os contornos de grão, em virtude da maior energia nessa região, são preferencialmente atacados por D reagentes específicos, revelando, com maior facilidade, o contraste entre essa região e o interior dos grãos. Após o ataque químico, a lavagem e a secagem da amostra se tornam desnecessárias, uma vez que o material, por ser metálico e já ter sido E submetido a um processo de corrosão pelo reagente químico, está imune a um ataque subsequente, mantendo, dessa forma, o contraste necessário à visualização. 6/16</p><p>14/10/2024, 15:12 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Na análise metalográfica, os contornos de grão são preferencialmente atacados por reagentes específicos devido à maior energia nessa região. Isso facilita a revelação do contraste entre essa região e o interior dos grãos, permitindo uma melhor visualização e estudo da microestrutura. ataque químico é uma etapa crucial na preparação de amostras para análise metalográfica, pois as diferentes reações que ocorrem nas várias estruturas permitem a visualização pela diferença de contrastes. tempo dessa etapa é variável e depende do material estudado, podendo ser de apenas alguns segundos. Após a superfície ter sido atacada quimicamente, é importante proceder imediatamente à lavagem da superfície para interromper a reação e à secagem. Portanto, a alternativa D é a correta. 5 Marcar para revisão (CESGRANRIO / 2013 adaptada) Um técnico, ao analisar a seção de uma peça de ferro fundido que falhou em operação, observou uma fratura de coloração escura. Através da análise metalográfica, foi possível observar a existência de veios de grafita no material. Essa peça é feita com que tipo de ferro fundido? 7/16</p><p>14/10/2024, 15:12 A Nodular B Maleável C Mesclado D Branco E Cinzento Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado ferro fundido cinzento é caracterizado pela presença de veios ou lamelas de grafita, que é o que foi observado na análise metalográfica da peça em questão. Diferentemente, o ferro fundido nodular apresenta grafita em forma de nódulo, enquanto no ferro fundido maleável, as grafitas são ditas rosetas devido à sua forma. No ferro fundido branco, existe uma mescla de cementita e, por fim, o ferro fundido mesclado é caracterizado por uma mescla de proporções variáveis de ferro fundido branco e ferro fundido cinzento. Portanto, a peça analisada é feita de ferro fundido cinzento. 8/16</p><p>14/10/2024, 15:12 estacio.saladeavaliacoes.com.br/exercicio/670d5ce9e945e4f14bdc45b2/gabarito/ 6 Marcar para revisão (UFES / 2014 - adaptada) A avaliação macrográfica é de grande importância na caracterização de materiais e processos de fabricação. Essa avaliação geralmente consiste no exame, à vista desarmada ou com lupa, de uma peça ou amostra plana. A respeito do exame macrográfico são feitas as seguintes afirmativas: - A preparação dos corpos de prova é estabelecida por meio da escolha e da localização, dispensando o polimento e o ataque com reagente químico específico. - - As linhas de conformação mecânica são passíveis de observação com a macrografia. III - - O corte com discos abrasivos, é indicado pois não eleva a temperatura, prevenindo alterações microestruturais. São corretas: A Apenas a afirmativa I. B Apenas a afirmativa II. C Apenas a afirmativa III. D Apenas as afirmativas e II. E Apenas as afirmativas e III. 9/16</p><p>14/10/2024, 15:12 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A alternativa correta é a B, que afirma que as linhas de conformação mecânica são passíveis de observação com a macrografia. Isso é verdadeiro, pois a macrografia é uma técnica que permite a visualização de características superficiais de um material, incluindo as linhas de conformação mecânica. As afirmativas e III estão incorretas. A afirmativa está errada porque a preparação dos corpos de prova para a macrografia não dispensa o polimento e o ataque com reagente químico específico. Na verdade, esses passos são essenciais para garantir a clareza e a precisão do exame. A afirmativa III também está errada, pois o corte com discos abrasivos pode sim elevar a temperatura e causar alterações microestruturais. Para evitar isso, é recomendado o uso de um fluido refrigerante durante o corte. 7 Marcar para revisão No ataque micrográfico são utilizados vários reagentes químicos, sendo necessário analisar o material e os pontos da estrutura que serão abordados para a escolha adequada do reagente utilizado. Quando se utiliza Picral (4%), estamos falando de que reagente? 10/16</p><p>14/10/2024, 15:12 A Ácido pícrico e etanol B Ácido nítrico e etanol Solução aquosa de tiossulfato de C sódio D Ácido pícrico, ácido clorídrico e etanol E Ácido clorídrico e etanol Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Picral (4%) é um reagente comumente utilizado no ataque micrográfico, que é composto por ácido pícrico e etanol. Este reagente é utilizado para revelar a microestrutura de materiais metálicos e suas ligas. Cada reagente tem uma aplicação específica e é escolhido com base no material e nos pontos da estrutura que serão analisados. Outros reagentes comuns incluem o Nital, que é uma mistura de ácido nítrico e etanol; o Klemm, que é uma solução aquosa de tiossulfato de sódio; e o Vilela, que é uma combinação de ácido pícrico, ácido clorídrico e etanol. 11/16</p><p>14/10/2024, 15:12 stacio.saladeavaliacoes.com.br/exercicio/670d5ce9e945e4f14bdc45b2/gabarito/ 8 Marcar para revisão A figura a seguir mostra, de maneira esquemática a formação da imagem em um microscópio duplo, ou seja, com uma lente objetiva e uma lente ocular. A partir da análise da figura são feitas as seguintes afirmações: F 2 2 Lente 1 Lente 2 - As lentes delgadas 1 e 2 são, respectivamente, denominadas objetiva e ocular; - A razão A = é denominada magnificância (aumento) do microscópio; III - A imagem i2 é a que o microscopista visualiza em sua avaliação micrográfica. A Apenas a afirmativa I. B Apenas a afirmativa II. C Apenas a afirmativa III. D Apenas as afirmativas e III. E Apenas as afirmativas e III. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! 12/16</p><p>15:12 Gabarito Comentado Gabarito: Apenas as afirmativas e III. Justificativa: I - desenho esquemático apresenta duas lentes, 1 e 2, o objeto (O) e o observador, representado pelo olho. A lente 1 está próxima ao objeto, portanto, trata-se da lente objetiva do microscópio. A lente 2 é a ocular. - - A lente 1 origina a imagem 1 que funciona como "objeto" para alente 2, originado a imagem 2 (i2) que é a final. Assim o aumento linear é dado por A : . III - a imagem final, ou seja, a visualizada pelo operador do microscópio é a i2. 9 Marcar para revisão (CESGRANRIO / 2010) Qual equipamento NÃO é utilizado na preparação e observação de corpos de prova em um laboratório de metalografia? A Embutidora. B Lixadeira. C Microscópio. D Politriz. E 13/16</p><p>14/10/2024, 15:12 stacio.saladeavaliacoes.com.br/exercicio/670d5ce9e945e4f14bdc45b2/gabarito/ Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado não é um equipamento utilizado na preparação e observação de corpos de prova em um laboratório de metalografia. Em geral, as etapas de preparação da superfície de uma amostra para análise micrográfica envolvem: a escolha da seção, embutimento, lixamento, polimento e ataque químico. Após essas etapas, a amostra está pronta para ser visualizada em um microscópio metalúrgico. A extração do corpo de prova da peça pode ocorrer em uma cortadora de disco. Quando o corpo de prova apresenta pequenas dimensões, é realizado o embutimento, a frio ou a quente, em uma embutidora. As etapas de lixamento e polimento ocorrem, respectivamente, em lixadeiras e politrizes. Portanto, o rugosímetro, que é um instrumento utilizado para medir a rugosidade de uma superfície, não se enquadra nas etapas de preparação e observação de corpos de prova em um laboratório de metalografia. 10 Marcar para revisão (IFRS - Concurso Público Edital 09/2014 - adaptada) Considerando as afirmativas I, II e III, de acordo com os procedimentos de preparação metalográfica convencional, qual(is) está(ão) CORRETA(S)? 14/16</p><p>14/10/2024, 15:12 - nital, reagente químico composto por aproximadamente 2% de álcool e 98% de ácido nítrico, pode ser utilizado para revelar fases contidas nos aços e ferros fundidos. - - A sequência das granulometrias das lixas para macrografia simples, utilizadas em água é: 100, 200, 400 e 600. III - Para o polimento, se utiliza a pasta de diamante ou a alumina em suspensão. A I, e III. B Apenas e III. C Apenas e III. D Apenas II. E Apenas e II. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As afirmativas e III estão corretas. A afirmativa está correta porque a sequência das granulometrias das lixas para macrografia simples, utilizadas em água, é de fato: 100, 200, 400 e 600. A afirmativa III também está correta, pois para o polimento, se utiliza a pasta de diamante ou a alumina em suspensão. 15/16</p><p>14/10/2024, 15:12 estacio.saladeavaliacoes.com.br/exercicio/670d5ce9e945e4f14bdc45b2/gabarito/ Por outro lado, a afirmativa está incorreta. nital é um reagente químico composto por aproximadamente 2% de ácido nítrico e 98% de álcool etílico (etanol), e não como descrito na afirmativa. Ele é muito utilizado na etapa de ataque químico na preparação de amostras para visualização no microscópio, pois pode revelar fases contidas nos aços e ferros fundidos.</p>
