Técnicas Macrográficas Exercício 2

Prévia do material em texto

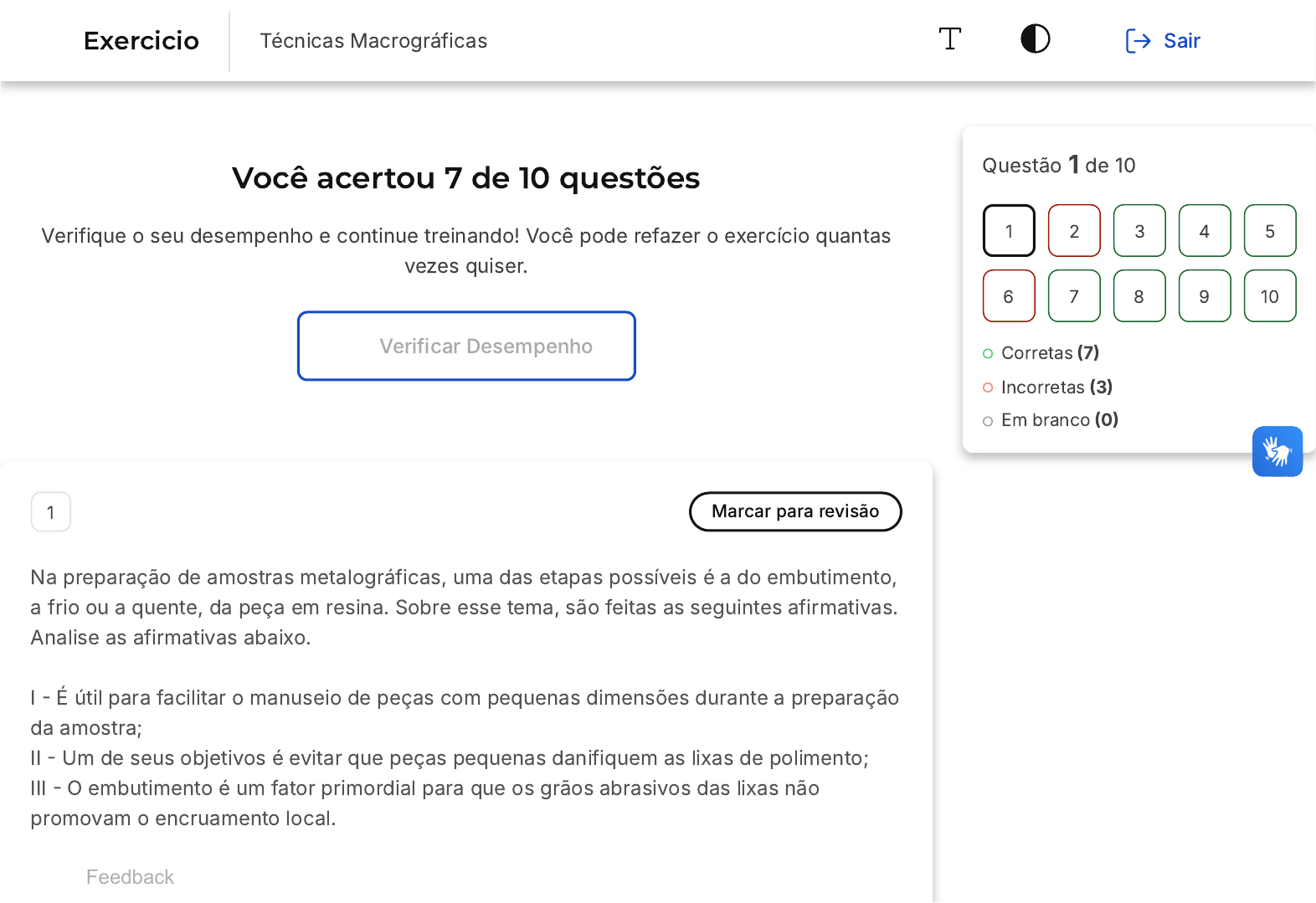

<p>Você acertou 7 de 10 questões</p><p>Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas</p><p>vezes quiser.</p><p>Verificar Desempenho</p><p>1 Marcar para revisão</p><p>Na preparação de amostras metalográficas, uma das etapas possíveis é a do embutimento,</p><p>a frio ou a quente, da peça em resina. Sobre esse tema, são feitas as seguintes afirmativas.</p><p>Analise as afirmativas abaixo.</p><p>I � É útil para facilitar o manuseio de peças com pequenas dimensões durante a preparação</p><p>da amostra;</p><p>II � Um de seus objetivos é evitar que peças pequenas danifiquem as lixas de polimento;</p><p>III � O embutimento é um fator primordial para que os grãos abrasivos das lixas não</p><p>promovam o encruamento local.</p><p>Questão 1 de 10</p><p>Corretas �7�</p><p>Incorretas �3�</p><p>Em branco �0�</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>Feedback</p><p>Exercicio Técnicas Macrográficas Sair</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>São corretas:</p><p>Apenas a afirmativa I.</p><p>Apenas a afirmativa II.</p><p>Apenas a afirmativa III.</p><p>Apenas as afirmativas I e II.</p><p>Apenas as afirmativas I e III.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra D. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>O embutimento é uma etapa opcional na preparação de amostras metalográficas. Esta</p><p>etapa é especialmente útil quando se trabalha com peças de pequenas dimensões,</p><p>pois facilita o manuseio durante a preparação da amostra, conforme afirmado na</p><p>afirmativa I. Além disso, o embutimento também tem como objetivo evitar que peças</p><p>pequenas danifiquem as lixas de polimento, como mencionado na afirmativa II.</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Portanto, as afirmativas I e II estão corretas, tornando a alternativa D a resposta</p><p>correta para esta questão.</p><p>2 Marcar para revisão</p><p>�CESGRANRIO/2010 - adaptado) A escolha da seção de estudo macrográfico apresenta</p><p>alguns casos específicos. Na preparação de corpos de prova para macrografia, é preferível</p><p>a adoção de um corte transversal quando se trata de:</p><p>Avaliação de soldas de topo.</p><p>Verificação da extensão de tratamentos térmicos superficiais.</p><p>Verificação de eventuais defeitos nas proximidades de fraturas.</p><p>Verificação se uma peça foi obtida por conformação ou por usinagem.</p><p>Verificação se o tubo é com ou sem costura.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra E. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A escolha da seção a ser estudada macrograficamente depende do objetivo do</p><p>estudo. Em muitos casos, a seção é escolhida para avaliar soldas de topo ou verificar a</p><p>extensão de tratamentos térmicos superficiais, além de analisar o processo de</p><p>fabricação da peça. No entanto, quando o objetivo é verificar se um tubo é com ou</p><p>sem costura, a opção mais adequada é a adoção de um corte transversal. Isso porque</p><p>esse tipo de corte permite uma visualização mais clara e precisa da estrutura interna</p><p>do tubo, facilitando a identificação da presença ou ausência de costura.</p><p>3 Marcar para revisão</p><p>A macrografia apresenta uma série de etapas que culminam numa superfície adequada</p><p>para a visualização e análise da macrografia. Na figura a seguir, um instrumento utilizado</p><p>numa das etapas da preparação macrográfica é apresentado.</p><p>A</p><p>B</p><p>C</p><p>MANNHEIMER, V.A. Microscopia dos Materiais, uma introdução. Ed. da Sociedade</p><p>Brasileira De Microscopia E Microanálise �SBMM�, Rio de Janeiro ¿ RJ, 2002, p. XII.2.</p><p>Complete as lacunas, a partir da visualização e interpretação da figura. A __________________</p><p>é utilizada na etapa de ______________ e as principais variáveis são ______________ e</p><p>______________.</p><p>Prensa - compactação - pressão - tempo.</p><p>Reator - ataque químico - e temperatura -  tempo.</p><p>Prensa - polimento fino - pressão -  temperatura.</p><p>D</p><p>E</p><p>Prensa - embutimento - pressão -  temperatura.</p><p>Cortadora manual - extração da amostra - pressão e temperatura.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A figura apresenta uma prensa típica para embutimento que é uma etapa necessária</p><p>na macrografia para peças com pequenas dimensões. Nesse equipamento controla-se</p><p>a temperatura, a pressão e o tempo de cura.</p><p>4 Marcar para revisão</p><p>A técnica macrográfica é uma excelente ferramenta no controle de qualidade de soldas. A</p><p>técnica apresenta várias vantagens e limitações. Sobre as vantagens e limitações da</p><p>análise macrográfica, são feitas as seguintes afirmações:</p><p>I � Uma das vantagens da técnica é ser possível, a partir de uma amostra macrográfica</p><p>preparada, fazer a análise de penetração da solda apenas com a vista desarmada;</p><p>II � Uma limitação dessa técnica é para o estudo da zona termicamente afetada �ZTA) em</p><p>soldas. A macrografia não é adequada, visto que essa região não é atacada pelos</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>reagentes macrográficos;</p><p>III � Outra vantagem, por ser uma técnica de execução simples e não onerosa, serve como</p><p>uma avaliação preliminar de soldas, um parâmetro de controle de qualidade.</p><p>São corretas as afirmativas:</p><p>Apenas a afirmativa I.</p><p>Apenas a afirmativa II.</p><p>Apenas a afirmativa III.</p><p>Apenas as afirmativas I e II.</p><p>Apenas as afirmativas I e III.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A técnica macrográfica é uma ferramenta eficaz no controle de qualidade de soldas,</p><p>apresentando várias vantagens. A afirmativa I está correta, pois uma das vantagens</p><p>A</p><p>B</p><p>dessa técnica é a possibilidade de analisar a penetração da solda apenas com a vista</p><p>desarmada, a partir de uma amostra macrográfica preparada. A afirmativa II está</p><p>incorreta, pois, apesar de a zona termicamente afetada �ZTA) não ser atacada pelos</p><p>reagentes macrográficos, a técnica macrográfica ainda é útil para o estudo dessa</p><p>região. A afirmativa III também está correta, pois a técnica macrográfica, por ser de</p><p>execução simples e não onerosa, serve como uma avaliação preliminar de soldas,</p><p>funcionando como um parâmetro de controle de qualidade. Portanto, as afirmativas I e</p><p>III estão corretas, o que corresponde à alternativa E.</p><p>5 Marcar para revisão</p><p>�CCS UFGD/2014 - adaptada). O ensaio de macrografia consiste na verificação a olho nu</p><p>ou com uma ampliação de no máximo 10 vezes, de uma superfície plana, preparada</p><p>adequadamente através de lixamento. Dentre as principais etapas para realização do</p><p>ensaio macrográfico, com respectivas descrições, é correto afirmar que:</p><p>Preparação da superfície compreende as etapas de lixamento e posterior corte ou</p><p>desbaste.</p><p>Ataque químico, realizado por aplicação (com auxílio de um pincel ou um</p><p>chumaço de algodão fixado em uma pinça) ou por imersão (reagente químico é</p><p>colocado em um recipiente e a superfície do corpo de prova a ser ensaiado é</p><p>imergida na solução, sem deixar o corpo de prova tocar no fundo do recipiente).</p><p>C</p><p>D</p><p>E</p><p>Lavagem e secagem, respectivamente com aplicação de álcool na superfície</p><p>preparada e fricção com algodão.</p><p>Escolha e localização da seção transversal a ser estudada, para o estudo da solda</p><p>de topo.</p><p>Corte transversal ou longitudinal ao eixo da peça, escolhido de acordo com o</p><p>formato da peça.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>O ensaio macrográfico é um processo que envolve várias etapas. Inicialmente, a</p><p>amostra é extraída por meio de um corte refrigerado, seguido de lixamento. A</p><p>macroestrutura é então revelada através de um ataque químico na superfície</p><p>preparada. Este ataque químico pode ser realizado por imersão ou aplicação, como</p><p>descrito na alternativa B. Após a reação química do ataque ser interrompida em água</p><p>corrente, a amostra é borrifada com álcool e seca com um jato de ar quente. Para o</p><p>estudo de soldas de topo, a seção longitudinal é a mais adequada. A escolha da seção</p><p>de estudo está relacionada aos objetivos da macrografia e das macroestruturas,</p><p>defeitos ou processos de fabricação que se deseja observar. Portanto, a alternativa B</p><p>é a correta, pois descreve corretamente o processo de ataque químico, uma etapa</p><p>crucial no ensaio macrográfico.</p><p>6 Marcar para revisão</p><p>A técnica metalográfica</p><p>denominada de macrografia tem aplicação no estudo preliminar de</p><p>falhas. Apenas o estudo inicial da superfície, sem o preparo por lixamento e ataque</p><p>químico, é possível inferir sobre alguns tipos de fratura, como a por fadiga, conforme a</p><p>imagem a seguir.</p><p>Fonte: CALLISTER, W.D., RETHWISCH, D.G. Ciência e Engenharia de Materiais: uma</p><p>Introdução. 8a ed. Rio de Janeiro, LTC, 2016, p. 223.</p><p>A partir do exposto anteriormente, é verdade, para esses casos, que a técnica:</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>É uma técnica rápida e barata que pode levar a conclusões sobre a fratura.</p><p>É de difícil aplicação no campo devido a necessidade de utilizar microscópios.</p><p>É possível concluir sobre a fratura, além de dados quantitativos, como o tamanho</p><p>de grão do material.</p><p>É uma técnica pouco onerosa, mas sempre deve preceder técnicas</p><p>metalográficas mais específicas.</p><p>É de fácil automatização, pois em nenhuma fase existe a necessidade da</p><p>participação humana para análises e inferências.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra A. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A técnica macrográfica tem ampla utilização no controle do processo de fabricação de</p><p>peças e na análise inicial sobre fraturas. A macrografia é uma técnica rápida e de baixo</p><p>custo de preparação da amostra que é visualizada pela vista desarmada ou com</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>auxílio de lupas. Por vezes, é necessário o complemento do estudo com técnicas mais</p><p>específicas, porém o ensaio macrográfico muitas vezes é um exame definitivo.</p><p>7 Marcar para revisão</p><p>A técnica macrográfica apresenta várias limitações no estudo da estrutura de um material,</p><p>contudo é amplamente utilizada no estudo macrográfico de metais. Por meio de uma</p><p>amostra preparada para a macrografia é possível a observação de:</p><p>Colônias de perlita.</p><p>Contornos de grãos austeníticos.</p><p>Segregações em "V".</p><p>O empilhamento de discordâncias.</p><p>O carbeto de ferro, a cementita.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A técnica macrográfica permite a observação de macroestruturas, uma vez que a</p><p>visualização ocorre sem aumento ou com pequenos aumentos. Entre as possibilidades</p><p>de observação por meio desta técnica, estão as segregações, suas distribuições e</p><p>formas. No entanto, para a visualização de elementos como perlita, contornos de</p><p>grãos, discordâncias, cementita, entre outros, são necessários maiores aumentos e</p><p>uma preparação específica. Portanto, a alternativa correta é a "C", que menciona as</p><p>segregações em "V", uma característica que pode ser observada por meio da técnica</p><p>macrográfica.</p><p>8 Marcar para revisão</p><p>�BIO RIO/2014 - adaptada). Há uma sequência correta para obtenção de macrografia de</p><p>uma peça metálica. Assinale a alternativa que indica essa sequência completa e na ordem</p><p>correta.</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Corte refrigerado, polimento fino, lixamento, ataque químico, observação e</p><p>registro.</p><p>Corte refrigerado, lixamento, polimento fino, embutimento e ataque químico.</p><p>Lixamento, polimento fino, ataque químico, observação e registro.</p><p>Corte a plasma, lixamento, ataque químico, observação e registro.</p><p>Corte refrigerado, lixamento, ataque químico, observação e registro.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A macrografia é um processo que envolve a análise e estudo de macroestruturas de</p><p>peças acabadas ou na análise inicial de falhas. Para realizar essa observação das</p><p>macroestruturas, seja à vista desarmada ou com auxílio de equipamento óptico (como</p><p>uma lupa), são necessárias várias etapas. A sequência correta começa com a escolha</p><p>da seção a ser estudada, seguida da extração da amostra da peça, que é feita por</p><p>meio de um corte refrigerado. Em seguida, utiliza-se uma série de lixas com</p><p>granulometrias distintas para tornar a superfície plana e sem riscos. Em muitos casos,</p><p>já é possível fazer visualizações nesse ponto. No entanto, algumas macroestruturas só</p><p>se revelam por meio do ataque químico à superfície. Após a visualização, ocorre o</p><p>registro fotográfico e a elaboração de um pequeno relatório, onde todas as etapas e</p><p>conclusões são apresentadas. Portanto, a alternativa E, que apresenta a sequência</p><p>"Corte refrigerado, lixamento, ataque químico, observação e registro", é a correta.</p><p>9 Marcar para revisão</p><p>Sobre as vantagens e limitações da técnica macrográfica, são feitas as seguintes</p><p>afirmativas:</p><p>I � Uma das desvantagens (limitações) da técnica de macrografia é que a amostra só pode</p><p>ser utilizada uma única vez, diferentemente do que ocorre nas amostras para a micrografia.</p><p>II � Pelo fato de a visualização da amostra ser à vista desarmada ou com auxílio de lupas</p><p>(aumentos de até 50X�, não é possível identificar linhas de deformação a frio;</p><p>III � O preparo da amostra da superfície para o estudo macrográfico é simples, mas</p><p>pequenos desvios nas etapas de preparação podem afetar a interpretação de</p><p>macroestruturas.</p><p>São corretas as afirmativas:</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Apenas a afirmativa I.</p><p>Apenas a afirmativa II.</p><p>Apenas a afirmativa III.</p><p>Apenas as afirmativas I e II.</p><p>Apenas as afirmativas I e III.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A técnica macrográfica é uma técnica metalográfica que permite a visualização de</p><p>uma amostra à vista desarmada ou com o auxílio de lupas de pequenos aumentos. A</p><p>preparação da amostra é um processo simples, mas que exige cuidado e precisão,</p><p>pois pequenos desvios nas etapas de preparação podem levar a interpretações</p><p>errôneas das macroestruturas. Contrariamente ao que é afirmado na afirmativa I, a</p><p>amostra pode ser reutilizada para visualizações posteriores, desde que sejam tomados</p><p>os devidos cuidados para minimizar o efeito da "corrosão" na superfície. Além disso, é</p><p>possível observar as linhas de deformação através desta técnica, contrariando a</p><p>afirmativa II. Portanto, a única afirmativa correta é a III, que destaca a importância do</p><p>cuidado no preparo da amostra para a análise macrográfica.</p><p>10 Marcar para revisão</p><p>O ataque químico macrográfico pode ser classificados como lentos ou profundos e rápidos</p><p>ou superficiais. Uma série de reagentes é apresentada na literatura e suas principais</p><p>indicações. O reativo de iodo tem aplicação vasta na identificação de macroestruturas.</p><p>Pode ser utilizado para evidenciar regiões afetadas termicamente, regiões de concentração</p><p>elevada de fósforo, etc.</p><p>https://www.shutterstock.com/pt/image-photo/scientists-prepare-chemicals-fume-hood-</p><p>science-765347104</p><p>O reativo de iodo tem aplicação geral em macrografia. Sua composição química é dada</p><p>por:</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>Lodo sublimado, iodeto de prata e água.</p><p>Lodo sublimado, iodeto de magnésio e água.</p><p>Lodo de potássio, iodeto de magnésio e água.</p><p>Lodo sublimado e água em ebulição.</p><p>Lodo sublimado, iodeto de potássio e água.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A literatura apresenta um a série de reagentes químicos utilizados no estudo</p><p>macrográfico e suas aplicações. Em particular, o reativo de iodo apresenta aplicação</p><p>geral em macrografia (zona termicamente afetada pela solda, têmpera, zonas de</p><p>segregação de carbono ou fósforo, texturas fibrosas, bolhas, estruturas dendríticas,</p><p>etc.  Sua composição é dada por 10 g de iodo sublimado, 90 g de iodeto de potássio e</p><p>100 ml de água.</p>
