Lista de Exercícios 02 – Campos Eletrostáticos

Lista de Exercícios 02 – Campos Eletrostáticos

1. Lei de Coulomb

1.1) Descreva a Lei de Coulomb.

1.2) Três cargas pontuais Q1 = 1 mC, Q2 = 2 mC e Q3 = –3 mC estão localizadas em (0, 0, 4),
(–2, 6, 1) e (3, –4, –8), respectivamente. Determine a força sobre Q1.

1.3) Determine a carga total:
(a) Sobre uma linha dada por 0 5 mx  , se 212 mC m.L x 
(b) Sobre um cilindro oco dado por 3, 0 4 mz    , se 2 2nC m .S z 
(c) Dentro de uma esfera com 4 mr  , se 310
C m .
sen
v
r
 

1.4) Defina intensidade de campo elétrico.

1.5) Três cargas pontuais idênticas, de 10 nC cada uma, estão localizadas nos vértices de um
triângulo equilátero de 10 cm de lado. Calcule a intensidade:
(a) Da força F

 sobre cada carga;
(b) Do campo elétrico E

 no centro do triângulo.

1.6) Uma carga pontual Q está localizada em P(0, –4, 0), enquanto que uma carga de 10 nC está
distribuída uniformemente ao longo de um anel semicircular, como mostra a Figura 1. Determine
o valor de Q tal que E

(0, 0, 0) = 0.


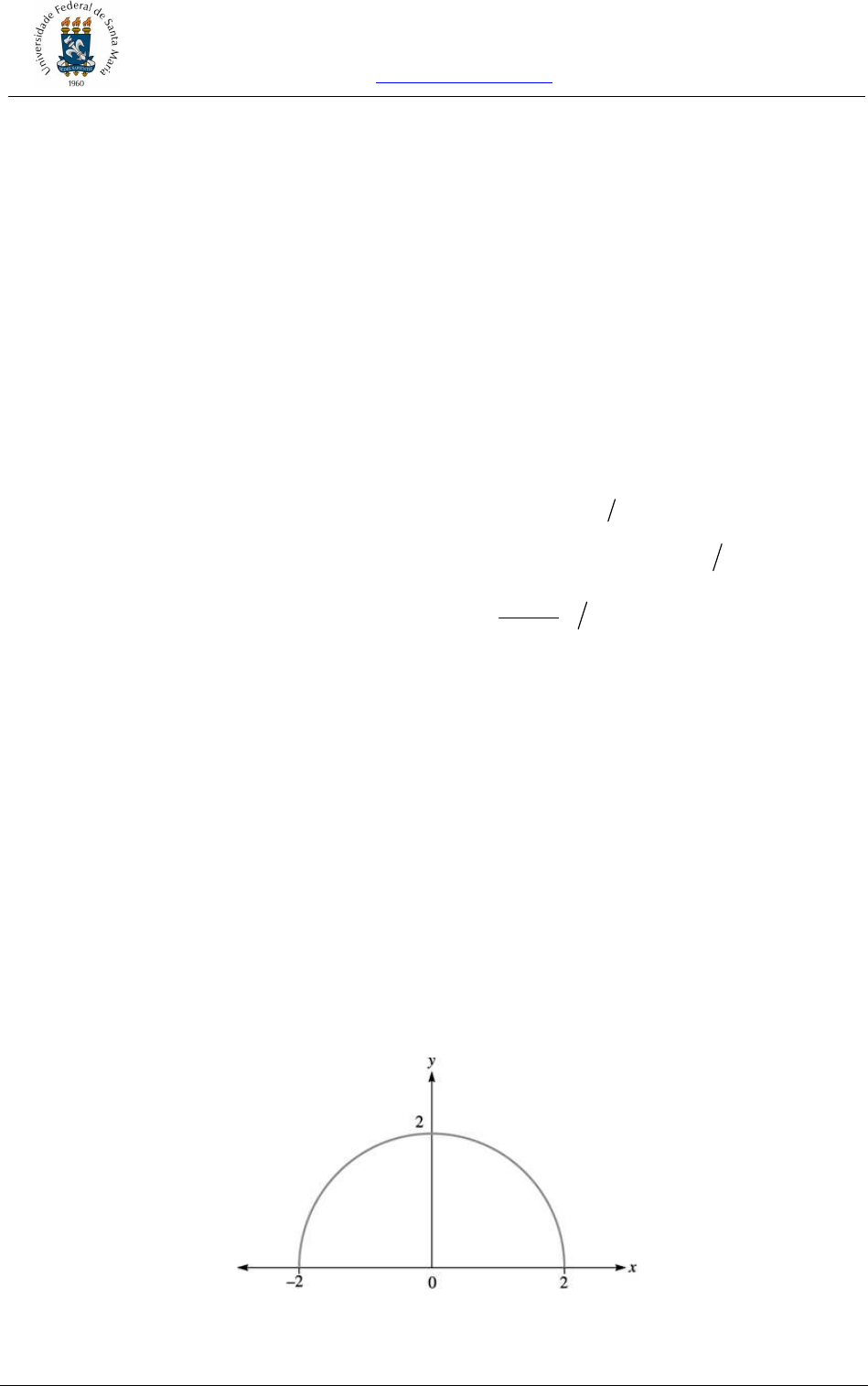

Figura 1 – Referente ao exercício 1.6.


Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

2/8

Lista de Exercícios 02 – Campos Eletrostáticos

1.7) Um disco circular de raio a, sobre o plano xy e com centro na origem, está carregado com
uma distribuição de carga dada por
1
S  2C m   . Calcule o campo elétrico em (0, 0, h).

1.8) Seja um retângulo descrito por , e 0a x a b y b z       , carregado com uma distri-
buição uniforme de carga S 2C m   :
(a) Demonstre que o campo elétrico no ponto (0, 0, h), devido ao retângulo, é dado por:
 1 2
2 2 2
arctgS
z
o
a b
E a
h a b h

 
     
 
.
(b) Se a = 2 m, b = 5 m e 510S  , determine a carga total sobre o retângulo e a inten-
sidade de campo elétrico em (0, 0, 10).

1.9) O plano 2 5x y  está carregado com 26 nC mS  . Determine E

 em (–1, 0, 1).


2. Densidade de fluxo elétrico

2.1) Um anel dado por 2 2 4 e 0y z x   está carregado com uma distribuição uniforme de
carga de 5 C m .
(a) Determine D

 em P(3, 0, 0).
(b) Se duas cargas pontuais idênticas Q forem colocadas em (0, –3, 0) e (0, 3, 0), nas pro-
ximidades do anel, determine o valor de Q tal que 0D  em P.

2.2) Três superfícies carregadas estão localizadas no espaço livre como segue: 210 C m em
x = 2, 220 C m em y = –3, e 230 C m em z = 5. Calcule D

 em (a) P(5, –1, 4), (b) R(0, –2,
1), e (c) S(3, –4, 10).

2.3) Uma linha uniformemente carregada com 10 nC m está posicionada em x = 0, y = 2, en-
quanto uma outra linha, também uniformemente carregada, com 10 nC m , está posicionada
em x = 0, y = –2. Determine D

 na origem.


Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

3/8

Lista de Exercícios 02 – Campos Eletrostáticos

2.4) Determine a densidade de cargas devido a cada uma das seguintes densidades de fluxo elétrico:
(a) 2 28 4 C mx yD xy a x a   
.
(b) 2 24 sen 2 cos 2 C mzD a a z a         
.
(c) 2
3 3
2cos sen
 C mrD a a
r r
    
.


3. Lei de Gauss

3.1) Qual é o enunciado da Lei de Gauss?

3.2) Qual é o procedimento para o emprego da Lei de Gauss na determinação de um campo elé-
trico?

3.3) Use a Lei de Gauss para determinar o vetor densidade de fluxo elétrico em um ponto P para
as seguintes distribuições de carga:
(a) Carga pontual localizada na origem;
(b) Linha infinita de carga (uniformemente carregada) sobre o eixo z;
(c) Lâmina infinita de carga (uniformemente carregada) no plano z = 0;
(d) Esfera de raio a (uniformemente carregada) centrada na origem (para r a e r a ).

3.4) Determine a distribuição de cargas que gera o seguinte campo elétrico:
  
2
1
1 cos 3 V mrE r a
r
  
.

3.5) As cargas 5 C , 3 C , 2 C e 10 C estão localizadas em (–12, 0, 5), (0, 3, –4),
(2, –6, 3) e (3, 0, 0), respectivamente. Calcule o fluxo através das superfícies esféricas de raios:
(a) r = 1; (b) r = 10; (c) r = 15.

3.6) Dado que
312 nC m , 1 2 m
=
0, fora desse intervalo
v
    
determine D

 em qualquer ponto.


Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

4/8

Lista de Exercícios 02 – Campos Eletrostáticos

3.7) Seja 30= nC m , 0v r a
r
   , onde 0 é constante. (a) Determine E

 dentro e fora de
r a ; (b) Calcule a carga total.


4. Potencial elétrico

4.1) Qual é a definição de potencial elétrico?

4.2) Em um campo elétrico 20 sen 10 cos V mrE r a r a    
, determine a energia emprega-
da ao transferir uma carga de 10 nC
(a) De A(5, 30°, 0°) até B(5, 90°, 0°);
(b) De A até C(10, 30°, 0°);
(c) De A até D(5, 30°, 60°);
(d) De A até E(10, 90°, 60°).

4.3) Um disco circular de raio a está carregado com 21
= C mS  . Calcule o potencial em (0, 0, h).

4.4) Para verificar se V mx y zE yz a xz a xy a     
 é verdadeiramente um campo elétrico, de-
monstre que:
(a) 0E  
; e
(b) 0
L
E dl   
 , onde L é o perímetro de um quadrado definido por 0 x , 2y  , 1z  .

4.5) Uma distribuição esférica de cargas é dada por:
0 ,
=
0,
v
r
r a
a
r a
   

Determine V e E

 em qualquer ponto.


Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

5/8

Lista de Exercícios 02 – Campos Eletrostáticos

4.6) Dado o campo elétrico em certa região do espaço
   1 sen 1 cos sen V mzE z a z a a           
,
determine o trabalho realizado ao movimentar uma carga de 4 nC de
(a) De A(1, 0, 0) até B(4, 0, 0);
(b) De B(4, 0, 0) até C(4, 30°, 0);
(c) De C(4, 30°, 0) até D(4, 30°, –2); e
(d) De A até D.


5. O dipolo elétrico

5.1) Um dipolo elétrico com C mzp p a  
 está localizado em (x, z) = (0 , 0). Se o potencial em
(0, 1) nm é de 9 V, determine o potencial em (1, 1) nm.


6. Densidade de energia em campos eletrostáticos

6.1) Se 2 senV z  , calcule a energia dentro da região definida por 1 4  , 2 2z   ,
0 3   .

Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

6/8

Lista de Exercícios 02 – Campos Eletrostáticos

Respostas

1. Lei de Coulomb
1.1) A “Lei de Coulomb” estabelece que a força 12F

 entre duas cargas Q1 e Q2 (exercida por Q1
em Q2) é diretamente proporcional ao produto das cargas Q1 e Q2, inversamente proporcio-
nal ao quadrado da distância 12R

 entre elas, e está na orientação da linha imaginária de Q1
para Q2. Assim, a força que a carga Q1 exerce sobre a carga Q2 é dada por:
121 2
12
3
0 12
4
Q Q R
F
R


 [N], onde 12
0 8,854 10  F/m é a permissividade do espaço livre.
1.2) (67,995; –265,349; 304,493) N
1.3) (a) 500 mC
 (b) 1,206 µC
 (c) 1579,140 C
1.4)A “intensidade de campo elétrico” E

 é definida como a força por unidade de carga imersa
em um campo elétrico. O vetor intensidade de campo elétrico E

 possui a mesma direção
da força 12F

 (na direção da carga Q1 ao ponto de interesse “2”). Ou seja:
12 121
3
2 0 12
4
QF R
E
Q R
 
 
 [V/m], onde 12
0 8,854 10  F/m é a permissividade do espaço livre.
1.5) (a) 118,897 nN
 (b) 0 V/m
1.6) 25,465 nC
1.7)
2 2
02
z
a
E a
h a h
 
 

1.8) (a) A própria demonstração
 (b) 400 µC e 31,572 kV/m
1.9) (151,529; 303,059; 0) V/m

2. Densidade de fluxo elétrico
2.1) (a) 320,019 xa

 nC/m
2

 (b) –51,185 µC

Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

7/8

Lista de Exercícios 02 – Campos Eletrostáticos

2.2) (a) (5; –10; –15) µC /m
2

 (b) (–5; –10; –15) µC /m
2

 (c) (5; 10; 15) µC /m
2

2.3) 1,592 ya 
 nC/m
2

2.4) (a) 8y C/m
3

 (b) 6sen 4 za z a 
 C/m
3

 (c) 0 C/m
3


3. Lei de Gauss
3.1) A “Lei de Gauss” estabelece que o fluxo elétrico total  através de qualquer superfície
fechada é igual à carga total encerrada por esta superfície. Ou seja:
enc v
v S
Q dv D d S      
 [C], onde D

 [C/m
3
] é o vetor densidade de fluxo elétrico.
3.2) Metodologia para determinar o campo elétrico E

 ou a densidade de fluxo elétrico D

:
 (i) Verificar se a distribuição de cargas é simétrica;
 (ii) Construir uma superfície matemática fechada (superfície gaussiana) que passe pelo
ponto de interesse;
 (iii) A superfície é escolhida de modo que o vetor densidade de fluxo elétrico D

 seja nor-
mal ou tangencial à superfície:
 Quando D

 for normal à superfície: D d S D dS 
 ;
 Quando D

 for tangencial à superfície: 0D d S  
 .
3.3) (a)
24
r
Q
D a
r 
 (superfície gaussiana esférica)
 (b)
2
LD a
 
 (superfície gaussiana cilíndrica)
 (c)
2
S
zD a
 
 (superfície gaussiana paralelepipédica)
 (d)
3
2
,
3
,
3
rv
rv
r
a r a
D
a
a r a
r


   


 (superfície gaussiana cilíndrica)
3.4)    
2
3 sen 3
, , o
v
r
r
r
    [C/m
3
]

Universidade Federal de Santa Maria – UFSM
Departamento de Processamento de Energia Elétrica – DPEE
Eletromagnetismo para Sistemas e Automação – DPEE 1035
Prof. Rafael Concatto Beltrame – beltrame@gepoc.ufsm.br

8/8

Lista de Exercícios 02 – Campos Eletrostáticos

3.5) (a) 0 C
 (b) 9 µC
 (c) 14 µC
3.6) 2 2
2
0, 0 1 m
1
4 nC m , 1 2 m
28
nC m , 2 m
D a
a



 

           
 


3.7) (a)
2
2
nV m, 0
2
nV m,
2
o
r
o
o
r
o
a r a
E
a
a r a
r




    



 (b) 22 oa  nC

4. Potencial elétrico
4.1) O “potencial elétrico” em um dado ponto é a diferença de potencial entre esse ponto e um
ponto escolhido (normalmente, no infinito) no qual o potencial é arbitrado como zero. O
potencial elétrico pode ser calculado por:
 
4 'o
Q
V r
r r 

  [V], onde r

 é o ponto de interesse e 'r

 é a posição da carga Q.
4.2) (a) –1,25 µJ
 (b) –3,75 µJ
 (c) 0 J
 (d) –8,75 µJ
4.3)
2 21
ln
2 o
a a h
h
    
4.4) (a) e (b) A própria demonstração
