FÍSICA
F B O N L I N E . C O M . B R
//////////////////
Professor(a): Marcos Haroldo
assunto: Torque Produzido Por uMa Força MagnéTica
frente: Física iii
010.550 - 136364/19
AULAS 58 E 59
EAD – ITA/IME

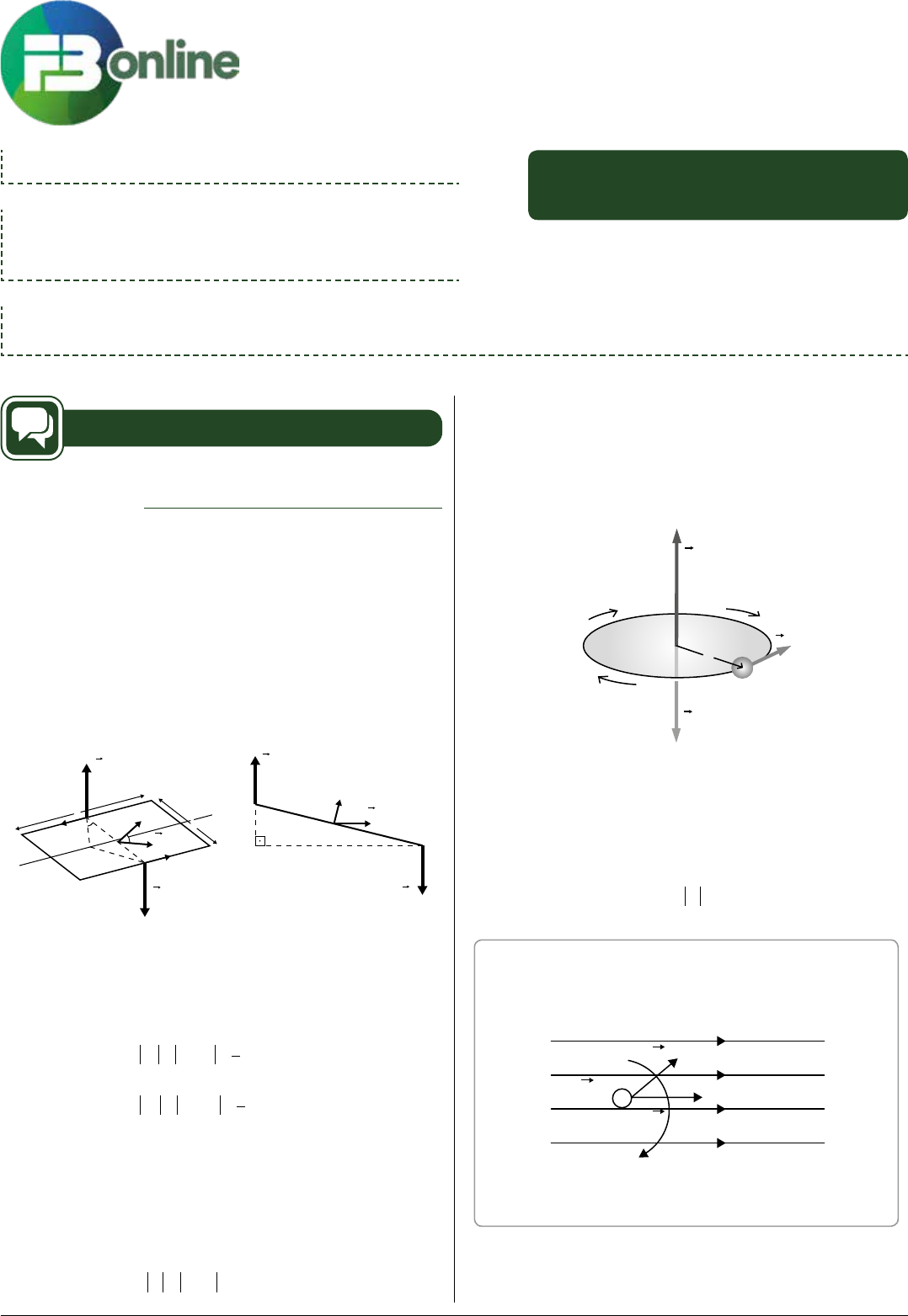

Resumo Teórico
Momento de força magnética
Aplicaremos o resultado obtido anteriormente de forças
magnéticas para calcular o torque. Lembrando o resultado da
mecânica, temos:
τ
  
= ×r F
Em que r

 é o vetor posição do ponto de aplicação da força
em relação ao eixo de rotação.
Entenda que mesmo que a força resultante sobre uma espira
seja nula, esta pode sofrer torque. O torque sentido é equivalente
ao torque produzido por um binário. Consideremos, por exemplo, a
seguinte espira de corrente retangular, imersa em um campo magnético
uniforme:
F2
F1
bsenθbsenθ
b
i
P
aa
bb
B
(b)(a)
θ
θ
F2
F1
B
n
θ
θ
n
^
^
Figura 10: torque magnético em uma espira retangular.
Como calcular o torque sofrido por um ímã ou por um circuito
elétrico? Em relação ao eixo horizontal, podemos expressar as seguintes
equações:
τ θ
τ θ
1 1 1
2 2 2
2
2
  
  
= × = ( )
= × = ( )
r F
b
Bia sen
r F
b
Bia sen
Os momentos produzidos por estas forças apontam no mesmo
sentido. É importante perceber que os outros dois lados da espira
possuem momento nulo. As forças atuantes nestes lados atuam em
sentidos contrários, fazendo com que a resultante sobre a espira seja
nula.
O torque total é então dado por:
τ θ
  
= × = ⋅r F Biba sen
Entretanto, tal método pode ser um pouco trabalhoso e temos
outra forma de ver a coisa. Definiremos uma grandeza denominada
momento de dipolo magnético m

. O vetor momento de dipolo
magnético de um ímã é um vetor que aponta do polo sul para o
polo norte e cujo módulo é tanto maior quanto mais intenso for o
magnetismo do ímã.
A
r
v
µ
e–
I
L
I
I
Figura 11
Quanto maior for o momento de dipolo magnético de um
ímã, mais intenso será o torque sofrido por ele sob ação de um campo
magnético. Um momento de dipolo magnético m

 em um campo de
indução magnética sofre um torque dado por:
τ τ θ
   
= × → =m B mB sen
Observação:
O papel deste torque é fazer o vetor m

 se alinhar ao
vetor B

.
m
t
B
X
• Esquema representando o torque sobre um momento de
dipolo magnético em campo magnético.
Também podemos atribuir um momento de dipolo a um circuito
elétrico como a espira retangular da figura seguinte. Representemos
uma vista superior da referida espira.
2F B O N L I N E . C O M . B R
//////////////////
Módulo de estudo
010.550 - 136364/19
F
1
+
F
2 d d
b
θ
θ
i
i
0
+
Figura 12: vista de perfil de uma espira imersa numa
região de campo magnético constante.
Os módulos de F e F
 
1 2 são iguais e dados por:
F = Bia
Os momentos de F e F
 
1 2 em relação ao ponto 0 são também
iguais e dados por: τ

= Biad.
Mas d
b
sen=
2
θ. Daí o momento total sobre a espira é:
τ θ θ

= ( ) =2
2
iaB
b
sen Bi ba sen( ) .
Esse é o módulo do torque mecânico sobre a espira.
Comparando com a expressão em que definimos matematicamente
o momento de dipolo magnético, temos:
τ θ θ

= =
( ) → =
mBsen i ab Bsen
ab m iA o m dulo de m
( ) .
.Da : m = ií é ó
Em que A = ab é a área de espira.
Como a espira tende a ficar perpendicular ao campo, o vetor
m

 deve ser perpendicular ao plano que a contém. De fato, é isto que
ocorre, e o sentido de m

 é dado pela regra da mão direita.
m
Corrente elétrica
Vetor momento
de dipolo
magnético
N
i
A
 Figura 13: aplicação da regra da mão direita na determinação
 da direção e sentido do vetor momento de dipolo de uma espira.
Matematicamente podemos representar o vetor momento de
dipolo magnético como sendo:
m iAn
 =
Em que n é o versor normal à espira no sentido dado pela
regra da mão direita.
Exercícios
01. Uma espira retangular de perímetro p, percorrida por uma corrente
elétrica de intensidade constante I, define uma região plana de
área S, paralela a um campo magnético uniforme B

 no qual está
totalmente imersa como na figura.
C D
BA
S
i
�
B
A) Expresse a intensidade t do torque resultante na espira em
função de B, i e S.
B) Levando em conta que a expressão obtida no item A continua
válida, se a mesma espira for deformada de modo a ficar com
outro formato qualquer, determine, em função de B, i e p, o
torque resultante mais intenso possível de ser conseguido por
meio da variação exclusiva da área S.
02. Uma barra de material isolante, em forma de um “V”, pode girar
livremente em torno de um eixo que passa por 0. Na extremidade
direita da barra, está suspenso um prato, em que poderão ser
colocadas massas conhecidas.
C
D
B
A
E
F
O
d
�
B
d
Na parte esquerda da barra é fixado um fio condutor rígido
ABCDEF, cujos terminais são A e F. Os trechos BC e DE do fio são
arcos de circunferência com centros em 0. A região CD desse fio,
de comprimento 5,00 cm, está imersa em um campo magnético
uniforme B

, perpendicular ao plano da figura e apontando para
o leitor.
O sistema descrito, inicialmente em equilíbrio, permite medir a
intensidade de B

. Para isso, usando fios muito flexíveis, que não
perturbem o equilíbrio do sistema, ligamos os terminais A e F a
um gerador em série com um medidor de corrente.
3 F B O N L I N E . C O M . B R
//////////////////
010.550 - 136364/19
Módulo de estudo
Suponha que o sentido da corrente em CD seja de C para D e
que sua intensidade seja 10,0 A.
Estabelecida essa corrente, o sistema desequilibra-se, sendo
necessário colocar uma massa de 15,0 g no prato para que
o equilíbrio se restabeleça. Sendo g = 9,80 m/s2, calcule a
intensidade de B

.
03. Uma espira triangular de arame com corrente I pode girar em torno de
um eixo horizontal OO’, que passa pelo vértice do triângulo. A massa
por unidade de comprimento do arame é λ. A espira se encontra
nos campos de gravidade e magnético B

, dirigidos verticalmente
para baixo. Determine o ângulo de desvio do plano do triângulo
em relação à vertical (α).
O g α
B�
��
O’
I
l → comprimento do lado do triângulo.
04. Uma espira circular de raio R, massa m e corrente I está em repouso
sobre uma superfície horizontal áspera. Um campo magnético
horizontal B é paralelo ao plano da espira.
B
R
l
Qual o valor da corrente I para que um lado da espira seja erguido
pelo campo magnético?
A) m g
B R
⋅
⋅ ⋅π
 B
µ
I
B) 2 ⋅ ⋅
⋅ ⋅
m g
B Rπ
C) m g
B R
⋅
⋅ ⋅2π
D) m g
B R
⋅
⋅ ⋅4π
05. Dois fios condutores, muito longos, possuem densidade linear
de massa λ e estão suspensos paralelamente por cordas ideais. A
distância entre eles vale d. Os fios são conectados a um capacitor
em uma das extremidades e na outra por um pequeno arame
condutor.
dd
+
–
C
 A carga no capacitor (de capacitância C) é inicialmente Q
0
.
Logo após a ligação, os fios adquirem inicialmente uma velocidade
v
0
 devido à repulsão. Assuma que a constante de tempo de
descarga do capacitor é negligenciável comparada ao tempo do
impulso sofrido.
A) Mostre que v0
0 0
2
4
=
µ
πλ
Q
RCd
, em que R é a resistência do circuito.
B) Qual a altura que cada fio pode subir?
06. No interior de um solenoide longo, onde existe um campo de
indução magnética B uniforme e axial, coloca-se uma espira
retangular de largura a e comprimento b, em posição horizontal,
ligada rigidamente a uma balança de braços d1 e d2. Quando
não circula corrente na espira, a balança está em equilíbrio.
Ao fazer passar pela espira uma corrente i, obtém-se o equilíbrio
da balança, colocando-se no prato a massa m. Determine o campo
de indução magnética B no interior do solenoide.
a
b
Sentido da corrente no solenoide.
d
2
d
1
07. Um pêndulo elétrico, constituído por um fio de comprimento L,
conectado a uma partícula de massa m e carga negativa q,
é abandonado do repouso, a partir da posição horizontal A,
numa região que contém um campo gravitacional uniforme g
e um campo magnético uniforme entrando no papel.Sabendo
que o fio do pêndulo se afrouxa ao passar pela posição C
definida pelo ângulo α, determine então a intensidade do campo
magnético.
–
–
g α
L
A
B
C
X X
X X
X X X X
X X
X X
A) B
m
q
g
L
=
cosα
2
 B) B
m
q
g
L
= senα
2
C) B
m
q
g
L
=
2
5
cosα
 D) B
m
q
g
L
=
cosα
E) B
m
q
g
L
=
2
3
cosα
08. Considere um fio de 44 cm de comprimento. A figura mostra parte
do fio metálico carregando uma corrente I = 6 A, do ponto A ao
ponto C, no formato de duas semicircunferências. O citado fio
está localizado em um campo magnético uniforme de intensidade
B = 1,25 ⋅ 10−14 T. Determine a intensidade da força F
1
 que atua
na parte mostrada do fio.
A) F
1
 = 1,41 ⋅ 10−4
B) F
1
 = 1,05 ⋅ 10−4
C) F
1
 = 1,05 ⋅ 10−6
D) F
1
 = 3,30 ⋅ 10−4 N
E) F
1
 = 3,30 ⋅ 10−6 N
x x x x x x x
x x x x x x x
x x x x x x x
x x x x x x x
x x x x x x x
x x x x x x x
x x x x x x x
y
A
I 5 cm
C
x2 cm2 cm
4F B O N L I N E . C O M . B R
//////////////////
Módulo de estudo
010.550 - 136364/19
09. Um fio retilíneo de comprimento L é percorrido por uma corrente
elétrica I
2
. O fio passa pelo eixo de uma espira circular percorrida
por uma corrente I
1
 de raio R. Seja μ
0
 a permeabilidade magnética
do meio, determine, em função de L, I
1
, I
2
, R e μ
0
, o módulo da
força sobre o fio.
I
1
I
2
10. 50 espiras quadradas de lados iguais a 10 cm estão localizadas
paralelas ao plano XZ com uma corrente I fluindo na direção
mostrada. O sistema é livre para rotacionar em torno do eixo X sem
atrito. Um campo magnético uniforme, B = 1,5 T, tem direção ao
longo do eixo – Z. A intensidade do momento de dipolo magnético
das 50 espiras é m = 0,01A · m2. A intensidade da corrente através
do sistema vale:
A) I = 0 A
B) I = 0,02 A
C) I = 0,22 A
D) I = 1,4 A
E) I = 2,7 A
11. Um condutor de cobre, de área A, está dobrado de tal modo
que forma três lados de um quadrado e ele pode girar ao
redor de um eixo horizontal. O condutor encontra-se em
um campo magnético uniforme, dirigido verticalmente.
Quando pelo condutor passa uma corrente I, ele inclina-se em um
ângulo α, em relação à vertical. Determine a indução do campo
A, densidade do cobre é igual a r.
α
12. No esquema da figura, a barra AB tem resistência R = 5Ω, peso de
módulo P = 20N e comprimento l = 1 m. Essa barra faz contato
sem atrito com dois trilhos verticais MN e M’N’, perfeitamente
condutores. Perpendicularmente ao plano dos trilhos, existe um
campo de indução magnética uniforme de intensidade B = 0,5 T.
Sabendo-se que a barra AB mantém-se em repouso, determine
a força eletromotriz e do gerador.
= 5 Ω
M
A B
ε
M
N
B
N
–
I
y
a
X
B
Z
a
13. (IME) A haste condutora rígida CD, de massa 0,05 kg, pode deslizar
sem atrito ao longo de duas guias fixas paralelas, horizontais,
distanciadas de 10 cm, como mostra na figura. A haste conduz
uma corrente i = 2 A no sentido indicado, mantida constante
pela fonte F, e está submetida a um campo magnético uniforme
e constante, dirigido verticalmente de baixo para cima, valor B =
0,05 Weber/m2. Indique o sentido e calcule o valor da velocidade
adquirida pela haste em t = 2 s, supondo que ela estivesse em
repouso no instante t = 0.
F
D
C
i
i
i
10
 c
m
i
14. Uma roda com um raio R que tem carga Q, uniformemente
distribuída sobre o aro, é livre para rodar horizontalmente sobre
uma haste fina. A haste é suspensa por fios não extensíveis,
e um campo magnético B é aplicado, como mostrado na figura.
As tensões iniciais nas cordas são T
0
. Se a quebra das tensões nas
cordas são 3T
0
/2, encontre a velocidade angular ω
0
 máxima com
que a roda pode ser girada.
d
B
T
0
T
0
ω0
15. Considere os pares de circuitos elétricos abaixo e informe se a
força magnética em cada caso é atrativa ou repulsiva.
A) B)

i
1
i
2

i
1
i
2
C) D)

i
1
i
2

i
1
i
2
E)

i
1i
2
5 F B O N L I N E . C O M . B R
//////////////////
010.550 - 136364/19
Módulo de estudo
Gabarito
01 02 03 04 05
* 0,249 T * A *
06 07 08 09 10
* A B Zero D
11 12 13 14 15
* 200 V 0,4 m/s * *
* 01: A) Bis B)
Bip2
4π
 03:
BI
g4λ
 05: Demonstração
 06: B
mgd
iab
= 1
 11:
CAtg
I
2
 14:
dT
BQR
o
2
 15: A, B, E ⇒ Atrativa
 C, D ⇒ Repulsiva.
Anotações
SUPERVISOR(A)/DIRETOR(A): MARCELO PENA – AUTOR(A): MARCOS HAROLDO
naldo/REV.: Camilla
