Aula exploratória 30A

PED – Todas as turmas.
1
Questão 01

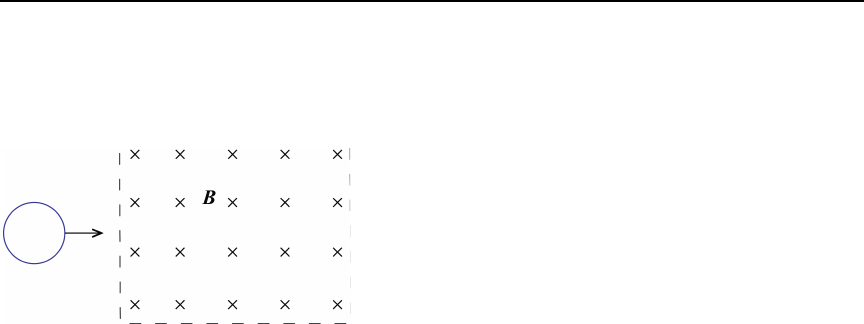

Uma espira circular condutora, movendo-se para a direita, penetra numa região onde há um
campo magnético constante e uniforme que aponta para dentro da página. Enquanto a espira está
penetrando na região do campo, o sentido da força magnética total sobre a espira é:

A resposta correta: para a esquerda;


Questão 02
Uma haste de comprimento L e resistência elétrica R move-se através de um campo magnético
uniforme constante de magnitude B, perpendicular à haste. A fem induzida entre as extremidades
da haste vale:
Respota correta: zero;


Aula exploratória 30A

PED – Todas as turmas.
2
Exercício Exploratório 01
A barra de massa m mostrada na figura abaixo é puxada horizontalmente sobre trilhos, por uma
corda de massa desprezível através de uma polia ideal e presa a uma massa suspensa M. O
campo magnético uniforme tem intensidade B, e a distância entre os trilhos é l. Os trilhos são
conectados entre si através de uma resistência de carga R.
a) Qual a velocidade terminal da massa M ?
b) Encontre a expressão da velocidade horizontal da barra em função do tempo, admitindo
que a massa M é solta com a barra em repouso em t = 0. Considere que não há atrito
entre a barra e os trilhos.

a) Devemos escrever a equação do movimento tanto da barra quanto da massa M. Sendo assim
teremos:

Já a força magnética atuando na barra deve-se a interação entre a corrente induzida pela
variação do fluxo magnético e o campo magnético aplicado, ou seja:

Portanto teremos:

A velocidade terminal é dada pela equação anterior quando não há variação da velocidade ou
seja dv/dt=0. Sendo assim teremos: vterm(t)=gMR/B2l2.

b) Revolvendo a equação diferencial para velocidade teremos que:

Note que no limite de t à∞ recuperamos a velocidade terminal.






!
PM +
!
T = M!aM!
FB +
!
T = m!am
⎧
⎨
⎪
⎩⎪
→
Mg −T = MaM
FB −T = mam
aM = am
⎧
⎨
⎪
⎩⎪


FB = i

l ×

B
i = ε
R
= − 1
R
dφB
dt
= lBv(t)
R
⎫
⎬
⎪
⎭
⎪
⇒ FB = B2l2v(t)
R

Mg −T = Ma
T − FB = ma
⎧
⎨
⎩⎪
⇒ dv(t)
dt
+ B2l2
(m+ M )R
v(t)− M
m+ M
g = 0

v(t) = gMR
B2l2 1− e
− B2l2
(m+M ) R
t⎡
⎣
⎢
⎢
⎤
⎦
⎥
⎥
Aula exploratória 30A

PED – Todas as turmas.
3
Exercício Práticos
1) Uma haste condutora de 50 cm de comprimento desliza sobre duas barras metálicas paralelas
localizadas em um campo magnético de 0,1 T de intensidade, como mostra a figura. As
extremidades das barras estão ligadas por dois resistores, de resistência R1=100Ω e R2=200Ω. A
haste condutora move-se com uma velocidade de 8 m/s.
a) Quais são as correntes que fluem nos dois resistores?
b) Que potência é fornecida aos resistores?
c) Que forças são necessárias para manter a barra em movimento com velocidade constante?


a) O movimento da barra provoca uma variação de fluxo nos dois circuitos que ao final levará a
uma fem induzida dada por ε ind = −
dφB
dt
= −Bl dx
dt
= −Blv = 0,4V e o circuito equivalente
torna-se uma fonte em paralelo com os dois resistores portanto.

 i1 =
ε ind
R1
= 4 mA e i2 =
ε ind
R2
= 2 mA
b) P1 = R1i1
2 =1,6 mW e P2 = R2i2
2 = 0,8 mW
c) Fap = FB =
P
v
=
P1 +P2
v
= 300µN


Aula exploratória 30A

PED – Todas as turmas.
4
2) A figura mostra uma barra de comprimento L que é forçada a se mover com velocidade
constante v ao longo de trilhos horizontais. A barra, os trilhos e a fita metálica na extremidade
direita dos trilhos formam uma espira condutora. A barra tem uma resistência R e a resistência do
resto da espira é desprezível. Uma corrente i, que percorre um fio longo situado a uma distância
a da espira, produz um campo magnético (não-uniforme) que a atravessa. Determine:
a) a fem e a corrente induzidas na espira;
b) a potência dissipada na espira;
c) o módulo da força que deve ser aplicada à espira para que se mova com velocidade constante;
d) a taxa com que essa força executa trabalho sobre a espira.

a) O movimento da barra provoca uma variação de fluxo que ao final levará a uma fem
induzida dada por ε ind = −
dφB
dt
. No entanto como o campo magnético é não uniforme
devemos calcular o fluxo magnético como

φB =
!
B ⋅ n̂ dA =∫ µ0i
2π y
xdy = µ0i
2π
x ln L+a
a
⎛
⎝
⎜
⎞
⎠
⎟
a
L+a
∫ .
Portantoε ind = −
µ0i
2π
dx
dt
ln L+a
a
⎛
⎝
⎜
⎞
⎠
⎟= −
µ0i
2π
v ln L+a
a
⎛
⎝
⎜
⎞
⎠
⎟ e iind =
µ0i
2π
v
R
ln L+a
a
⎛
⎝
⎜
⎞
⎠
⎟ .
b) A potencia dissipada será: P = Riind
2 =
v2
R
µ0i
2π
ln L+a
a
⎛
⎝
⎜
⎞
⎠
⎟
⎡
⎣
⎢
⎤
⎦
⎥
2
.
c) Para que a velocidade seja constante toda a potencia dissipada deve ser fornecida pela
aplicação de uma força externa, portanto: P = Fapv→ Fap =
v
R
µ0i
2π
ln L+a
a
⎛
⎝
⎜
⎞
⎠
⎟
⎡
⎣
⎢
⎤
⎦
⎥
2

d)
dWap
dt
= P
