ATIVIDADE 03 – HIDRÁULICA APLICADA

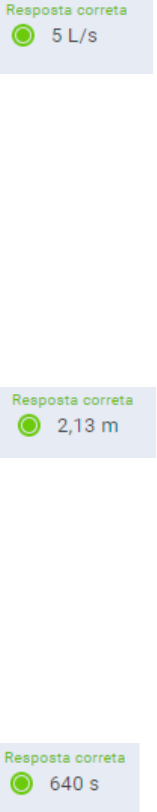

Devido à razões de ordens práticas, num determinado canal foi instalado um vertedor
de forma circular. O diâmetro do vertedor é de 20 cm. Quando a água represada subiu
no nível do canal e começou a verter, uma escala ao lado mesmo acusou a marca de
8 cm acima do ponto mais baixo da circunferência.

Neste sentido, assinale a alternativa que determine qual a vazão que está ocorrendo:



Considere que num determinado canal será construído com água trafegando a uma
velocidade de 7 m/s. Este fluxo passará por um obstáculo que irá provocar um ressalto
hidráulico. Sabe-se que a profundidade da água à montante do obstáculo será de 0,58
m/s.

Neste sentido, assinale a alternativa que indique a que altura se elevará a água, após
o obstáculo:



No projeto de determinado reservatório, de formato cilíndrico, deseja-se saber seu
tempo de esvaziamento. Para tanto são conhecidas a altura do reservatório e o
diâmetro do orifício, de 0,15 m. Considere um coeficiente de descarga corrigido de
0,62. O reservatório possui altura 5 m e área da base de 7,065 m2.

Neste sentido, assinale a alternativa que calcule o tempo para esvaziar:



Um determinado reservatório cilíndrico, com diâmetro de 2 m e altura 4 m, será
construído com o objetivo de fornecer água para uma empresa. Admite-se que o
mesmo terá sempre seu nível mantido no topo e de maneira constante, através da
concessionária local.

Neste sentido, assinale a alternativa que indique qual a vazão que o mesmo fornecerá
para o interior da indústria se esse dispuser de um orifício circular em sua parte
inferior, junto ao fundo, de 10 cm de diâmetro:



Devido a necessidades construtivas que indicavam este formato, será escavado um
canal trapezoidal. Os dados geométricos constam da figura abaixo. Estima-se que a
altura de água que será atingida quando o mesmo entrar em funcionamento , será de
2 m. O canal será no formato regular, com talude de 1:4.



Ao ser construído um reservatório, um orifício de 0,317 m de diâmetro foi colocado
distante 0,10 m do fundo, para descarga do reservatório. Este detalhe foi motivado
pela necessidade de se ter sempre uma camada de água no fundo do mesmo. Da
maneira como está, existe 3,90 m de água acima do centro do orifício.

Neste sentido, assinale a alternativa que indique qual a vazão que o mesmo
proporcionará:



Um reservatório possui seu nível d'água 3 m acima do centro de um orifício circular de
0,5 m de diâmetro. O orifício, por razões estratégicas, foi construído 10 cm acima do
fundo do reservatório. Trata-se de uma estrutura com a finalidade de fornecer água por
gravidade, para um bairro situado mais abaixo na topografia da cidade.

Assinale a alternativa que indique a vazão que será disponibilizada:



Para medir-se a vazão de determinado curso d'água foi instalado no mesmo um
vertedor retangular, de 3 m de largura e 1,5 m de altura, sem contrações laterais.
Notou-se que, após a instalação do mesmo, a água elevou-se 1,75 m em relação ao
leito, ficando uma altura de 0,25 m acima da soleira do vertedor (medida à 3 m à
montante do vertedor).

Neste sentido, assinale a alternativa que indique a vazão:



Um canal retangular de concreto com alisamento deverá ser construído para condução
de água. A largura do fundo está prevista para medir 3 m e declividade longitudinal
0,0005 m/m. Deseja-se que este canal tenha máxima eficiência. Você, como
engenheiro, é chamado para dar seu parecer sobre alguns detalhes técnicos.

Neste sentido, assinale a alternativa que indique a vazão que irá fluir pelo canal:



Um reservatório deverá ter a forma de um cilindro regular e possui área da base 9 m2.
Você precisa dimensionar sua altura de maneira que, através de um orifício de 300
mm de diâmetro, na parte de baixa de sua parede, consiga esvaziá-lo em 3 minutos.
Considere o coeficiente de descarga, já corrigido, como 0,63.

Assinale a alternativa correta:
