Unicesumar - Ensino a Distância
1/2






1ª QUESTÃO

As treliças são elementos estruturais muito usados na construção civil, sobretudo para as estruturas de
telhado, que são normalmente chamadas de tesouras. Baseado nisso, imagine que você foi contratado(a)
para desenvolver um projeto estrutural de uma treliça aparente de uma edificação, a qual será executada em
madeira.
A treliça supracitada já tem a sua arquitetura pré-estabelecida, bem como as cargas definidas. Sobre cada
nó superior da treliça deverão se encontrar as cargas concentradas referentes ao telhado, com uma
intensidade de 1 kN. Já nos nós do banzo inferior temos três cargas, duas cargas de 2 kN e outra de 5 kN,
essas referentes aos pendentes do salão da edificação. Por fim, o vão do salão será de 12 metros totais e a
treliça deverá ter 4 metros de altura.

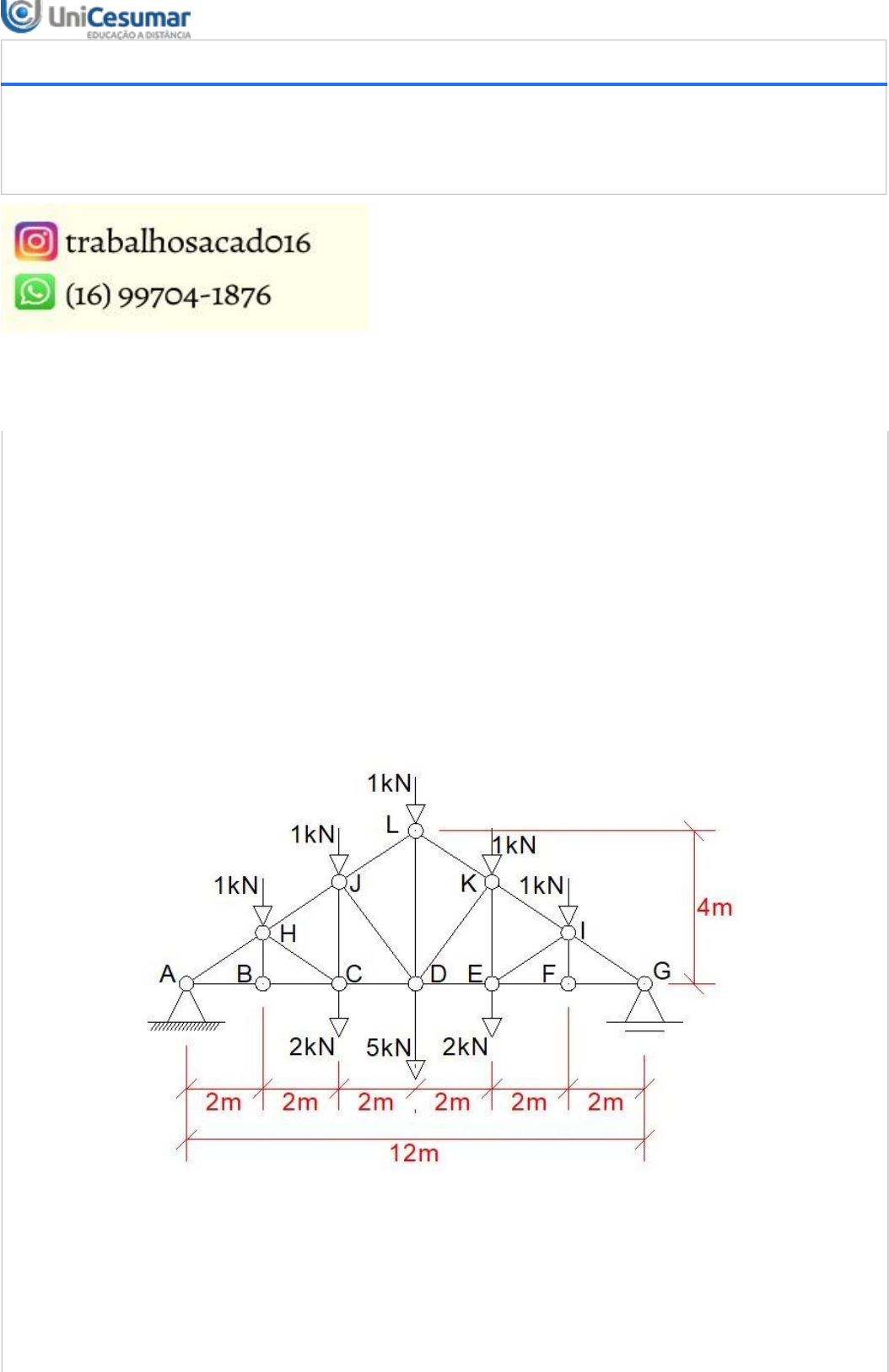

Por meio das características mencionadas, foi possível desenvolver o modelo estrutural isostático da tesoura,
que é apresentado a seguir:























 Considerando as características dadas, responda às questões a seguir, de modo que todo o passo a
Período:28/03/2022 08:00 a 15/04/2022 23:59 (Horário de Brasília)
Status:ABERTO
Nota máxima:1,50
Gabarito:Gabarito não está liberado!
Nota obtida:
ATIVIDADE 3 - ECIV - TEORIA DAS ESTRUTURAS I - 51/2022
Unicesumar - Ensino a Distância
2/2


passo do cálculo seja apresentado:

1) As reações de apoio representam os esforços que serão repassados aos apoios da tesoura, que podem
ser pilares ou vigas, em geral. Sendo assim, qual o valor dessas reações?
2) Considerando que para o dimensionamento dos elementos estruturais precisamos dos esforços internos
de uma estrutura, considerando o método das seções, qual é o valor das barras: LK; KD; DE?
3) Baseado nos esforços internos das 3 barras mencionadas no item 2, elas deverão ser dimensionadas para
tração ou compressão? Indique corretamente o esforço de cada uma dessas barras.

Unicesumar - Ensino a Distância
3/2
