Maquete da Plataforma P-52 em exposição no Rio de Janeiro



Colaboradores do Rio de Janeiro que nunca tiveram a oportunidade de ver de perto
uma plataforma têm agora a chance de saber como é esta estrutura: a maquete da
plataforma P-52, que ficou exposta no stand da Technip durante a Feira Rio Oil & Gas
2006 foi montada no hall do prédio 178 da Rua da Glória. Saiba como foi recebida esta
novidade pelos colaboradores da Technip Rio e algumas curiosidades sobre a maquete.






Exposta desde o dia 8 de fevereiro, a maquete está fazendo sucesso! Segundo
colaboradores que trabalham no prédio 178, muitas pessoas param para observar a
maquete e até tirar fotos. “A exposição está sendo bastante positiva. Alguns
funcionários comentaram comigo que tiraram fotografias para mostrar a seus filhos o
fruto de seu trabalho”, conta Wânia Gonçalves. “A maquete está sendo uma sensação
aqui no hall. As pessoas param, olham, tiram fotos. Há bastante movimentação em
torno dela, tanto por parte de profissionais da empresa quanto pelos visitantes”,
afirma Gisele Machado Guerra, Recepcionista do prédio 178.

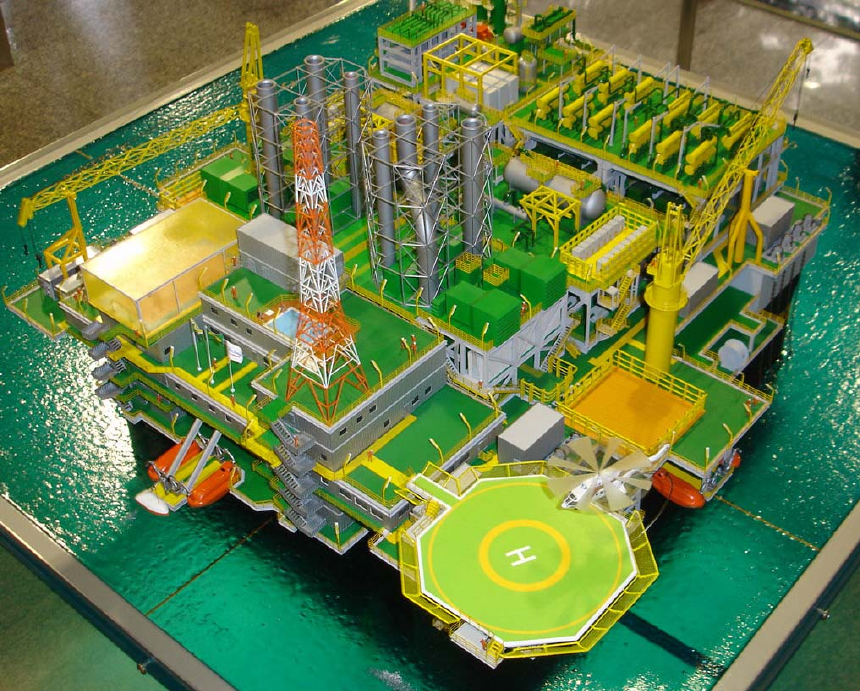

Construída artesanalmente em acrílico, PVC, madeira, resina, vinil, alumínio e cobre, a
maquete da plataforma P-52 tem 1 metro e 80 centímetros de altura, base de 1 metro
quadrado e peso aproximado de 200 quilos. Algumas de suas peças foram feitas com
máquinas a laser e corte eletrônico. Sua concepção artística mostra também uma
representação de instalações submarinas a uma lâmina d’ água de 1.800 metros de
profundidade. Elaborada pelo escritório de maquetes Lilliput do Rio de Janeiro, sua
montagem consumiu aproximadamente 1.440 horas. Foram incluídos alguns efeitos
especiais como iluminação interna dos alojamentos, pontos de luz nos contatos dos
terminais das linhas com o solo e sonorização feita por um mini “mp3 player” que
poderá ser usado também, para informações técnicas pré-gravadas.


Características Gerais da Plataforma P-52
Dimensões: 125m (comprimento) x 110m (largura)
Capacidade: 200 pessoas
Lâmina d’água: 1.800m (Campo de Roncador)
Tipo: Semi-submersível
Peso total: 45.800 toneladas
 Planta de processo
Capacidade de óleo: 180.000 bpd (*)
Capacidade de gás: 9.300.000m³/d
Capacidade de injeção de água: 300.000 bpd
Geração elétrica: 100 MW
Risers: 68
Nº de poços: 19 produtores /10 injetores
Vida útil: 25 anos
 (*) bpd = barris por dia


Curiosidades sobre a Maquete

- Mais de três mil desenhos do projeto real foram fornecidos pela Technip para a
confecção da maquete. Cada desenho foi analisado e estudado individualmente;

- As lâminas de acrílico das faces da caixa pesam cerca de 20 kg cada;

- Os modelos dos parafusos de aço utilizados na fixação da caixa são os mesmos
utilizados na construção naval;

- As pontas de ancoramento da plataforma alcançariam 4 metros de distância na
escala sugerida: 1/200;

- Mais de 15 metros de balaustrada (cerca de proteção) contorna toda a maquete da
plataforma (módulos e demais equipamentos);

- As distâncias entre os poços e equipamentos submarinos entre si e em relação à
própria plataforma foram reduzidas às proporções da maquete. Caso mantivéssemos
as reais proporções de escala, a maquete deveria ter como dimensões de base um
total de 24m²;

- Os cabos coloridos, fixados no fundo do oceano, sugerem uma codificação da função
real de cada linha.



De acordo com Bernardo Gonçalves, coordenador de eventos externos, a construção
da maquete foi uma iniciativa do Departamento de Marketing para valorizar e
reconhecer o trabalho dos profissionais da Technip nesse importante projeto da
Petrobras, realizado em consórcio com a Keppel Fels Brasil. Seu maior diferencial em
relação a outras maquetes existentes, está na presença do lay-out submarino, com os
tubos flexíveis fabricados pela Flexibras, mostrando o conjunto de serviços prestados
pela Technip-Brasil, desde a concepção até a instalação e manutenção das linhas, além
da engenharia e gerenciamento da construção da plataforma.


“Não deixem de visitar a maquete na entrada do prédio 178 da Rua da Glória. Você
nem vai precisar viajar de helicóptero até a Bacia de Campos para ver todos os
detalhes e ainda se sentir um gigante!”
