Elastômeros

Prévia do material em texto

ELASTÔMEROS
Relembrando..

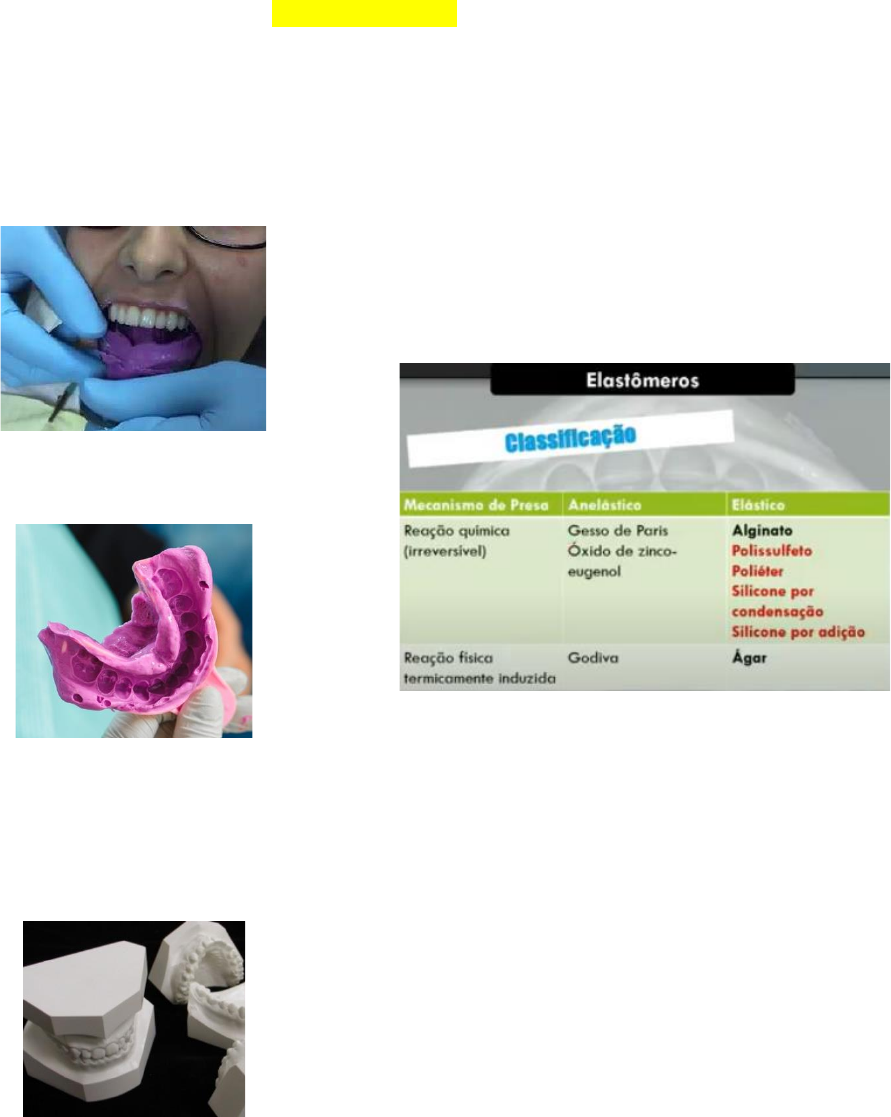

Moldagem – ato de copiar em
negativo, com a maior fidelidade
possível, as diversas regiões da
cavidade bucal

Molde – réplica negativa
tridimendional de uma dentição

Modelo – réplica positiva
tridimensional de uma dentição e
suas estruturas adjacentes e
circunvizinhas empregado como
meio auxiliar de diagnóstico

CARACTERÍSTICAS IDEIAIS DE
UM MATERIAL DE MOLDAGEM
- suficientemente fluido para se
adaptar aos tecidos orais
- suficientemente viscoso para ficar
na moldeira
- transformar-se em um sólido
borrachóide ou rígido na boca em um
tempo razoável
- ser resistente a distorção ou ao
rasgamento
- ser dimensionamente estável
- biocompatível
- custo-benefício

Os elastômeros formam um grupo de
materiais de moldagem poliméricos
sinéticos, que são quimicamente
reticulados após a presa e que
podem ser esticados, recuperando
rapidamente suas dimensões
originais quando a tensão é liberada.
Reação por CONDENSAÇÃO
- com formação de subprodutos
- base + catalisador = polímero +
subproduto
- exemplo: polissulfetos (subproduto:
àgua) / silicone por condensação
(subproduto: álcool)
Reação por ADIÇÃO
- com formação de subprodutos
- base + catalisador = polímero
- exemplo: poliéter / silicone por
adição
POLISSULFETO

- Polímero que tem como
componente básico uma
mercaptana funcional (-SH) ou um
polímero de polissulfeto.

- reação por condensação
- subproduto: água
- vazar até 30 minutos após remoção
da boca
- tempo de presa: 12,5 min
- tempo de trabalho: 4,5 min
VANTAGENS
- tempo de trabalho prolongado
- alta resistência ao rasgamento
- custo moderado
DESVANTAGENS
- necessita de moldeira individual
- esticamento causa distorção
- mancha as roupas
- odor repugnante
- vazamento dentro de uma hora

SILICONE POR CONDENSAÇÃO

- Materiais baseados em polímeros
polidimetil siloxanocom grupos
terminais

- reação por condensação
- tempo de trabalho: 2,5 min
- tempo de presa: 8,9 min
- subproduto: álcool
- vazamento imediato
VANTAGENS
- material pesado para individualizar
a moldeira
- limpo e agradável
- bom tempo de trabalho
- margens facilmente visualizáveis

DESVANTAGENS
- alta contração de polimerização
(por conta do álcool)
- subproduto volátil
- baixa resistência ao rasgamento
- hidrofóbico
- vazamento imediato
SILICONE POR ADIÇÃO

- Chamado de polivinilsiloxano ou
vinilpolisiloxano, baseado em uma
polimerização por adição do
divinilpolisiloxano e do
polimetilhidrosiloxano, com um sal
de platina como catalisador.

- moléculas separadas se unem
pelo sal de platina, sem formar
subproduto
- moléculas residuais do polimetil-
hidrosiloxano + umidade = gás
hidrogênio
- hidrofónico (adição de surfactante
para torná-lo mais hidrofílico)
- enxofre inibe a presa (não usar
luvas de latex)
- tempo de presa: 6 min
- tempo de trabalho: 1,8 min
VANTAGENS
- material pesado para individualizar
a moldeira
- dispensador de automistura
- limpo e agradável
- margens visíveis
- idealmente elástico
- vazamentos repetidos
- estável: pode adiar o vazamento
DESVANTAGENS
- hidrofóbico
- baixa resistência ao rasgamento
- alto custo
- liberam gás hidrogênio
POLIÉTER

- Polímero a base de poliéter,
polimerizado pela reação entre anés
de aziridina, situados no término dos
ramos moleculares de poliéteres

- primeiro elastômero com a função
de material de moldagem
odontológico (Alemanha, anos 60)
- indicado para moldagem de
poucos dentes e sem grandes
retenções
- ótimo para moldagem em
pacientes desdentados e moldagem
com casquete
- apresenta-se em três
consistências (viscosa, regular e
fluida), sendo a regular a mais
utilizada
- tempo de presa: 8,3 min
- tempo de trabalho: 2,3 min
VANTAGENS
- fácil manipulação
- hidrofílicos
- elevada estabilidade dimensional
- alta reprodução de detalhes
- resistência à ruptura adequada
- fáceis de serem vazados
- podem ser vazados em até 1
semana
- permite vários vazamentos em um
molde
- longo tempo de vida útil
DESVANTAGENS
- alto custo
- curto tempo de trabalho e presa
- alta rigidez
- não podem ser imersos por longos
tempos em solução desinfetante
(hidrofilia)



Comparando os elastômeros..
1. Resistência ao rasgamento

2. Estabilidade dimensional

3. Biocompatibilidade

4. Custo





5. Rigidez

Permitem múltiplos
vazamentos: Poliéter / Adição
Possuem mistura automática:
Poliéter / Adição
DESINFECÇÃO
- Polissulfeto e silicone: imersão
- Poliéter: imersão com cuidado
(uso de desinfetante apenas por
menos de 10 minutos)
MANIPULAÇÃO INCORRETA
Superfície do molde rugosa ou
irregular:
- polimerização incompleta
(remoção prematura)
- contaminação com látex, no
caso de silicone de adição
- polimerização muito rápida
- reação acelerador / base
incorreta
Bolhas:
- incorporação de ar durante a
mistura
Vazios de formato irregular:
- umidade ou resíduos na
superfície dos dentes
Modelo de gesso com a superfície
rugosa ou aspecto de giz:
- limpeza inadequada do molde
- excesso de água que não foi
removido do molde
- separação prematura (relação
água-pó do gesso incorreta)
- silicone de adição (falha em
aguardar)
Distorção:
- falta de adesão entre o
elastômero e a moldeira
- excesso de material
- alívio insuficiente
- pressão continuada
- movimentação da moldeira
durante polimerização
- remoção prematura do molde
da boca
- remoção incorreta do molde da
boca
- demora no vazamento do
gesso, no caso do polissulfeto ou
silicone de condensação
TÉCNICAS DE MOLDAGEM
Dupla impressão
- primeira impressão: moldeira de
estoque + pasta pesada
- segunda impressão: molde
aliviado + pasta leve ou média
Única impressão (monofásica)
- moldeira individual
Única impressão (simultânea)
- Enquanto o dentista insere a
pasta leve, a atendente manipula
a pesada
