Laboratório de Eletricidade - Professores André Lazzaretti / Fabiana Pöttker / Simone Crocetti / Carmen Rasera
Fonte: Laboratório de Eletricidade e Eletrônica – Francisco Gabriel Capuano e Maria Aparecida Mendes Marino 24a Edição
Experiência 06 – Teorema de Thévenin e de Norton
Aluno: ________________________________ Data: ____/_____/________
1. Objetivos de Aprendizagem deste Experimento
A experiência 6 trata dos capítulos 14 e 15 do livro texto. Os objetivos deste experimento são:
� Verificar, experimentalmente, o Teorema de Thévenin.
� Verificar, experimentalmente, o Teorema de Norton.
2. Componentes Utilizados na Experiência 6
Neste experimento serão utilizados os seguintes resistores de 1/4W: 120Ω, 270Ω, 390Ω e 470Ω.
Além destes resistores será utilizado um potenciômetro de fio de 1kΩ.
Também será utilizada uma fonte de tensão variável 0V-12V, um protoboard e um multímetro
digital.
Antes da aula de laboratório cada aluno deve fazer os cálculos e preencher as
tabelas com os valores teóricos, quando for o caso, além de montar no
protoboard (deixar “jumpers” para as medidas de corrente) e simular cada
circuito que será testado!
3. Experiência
3.1 Teorema de Thévenin

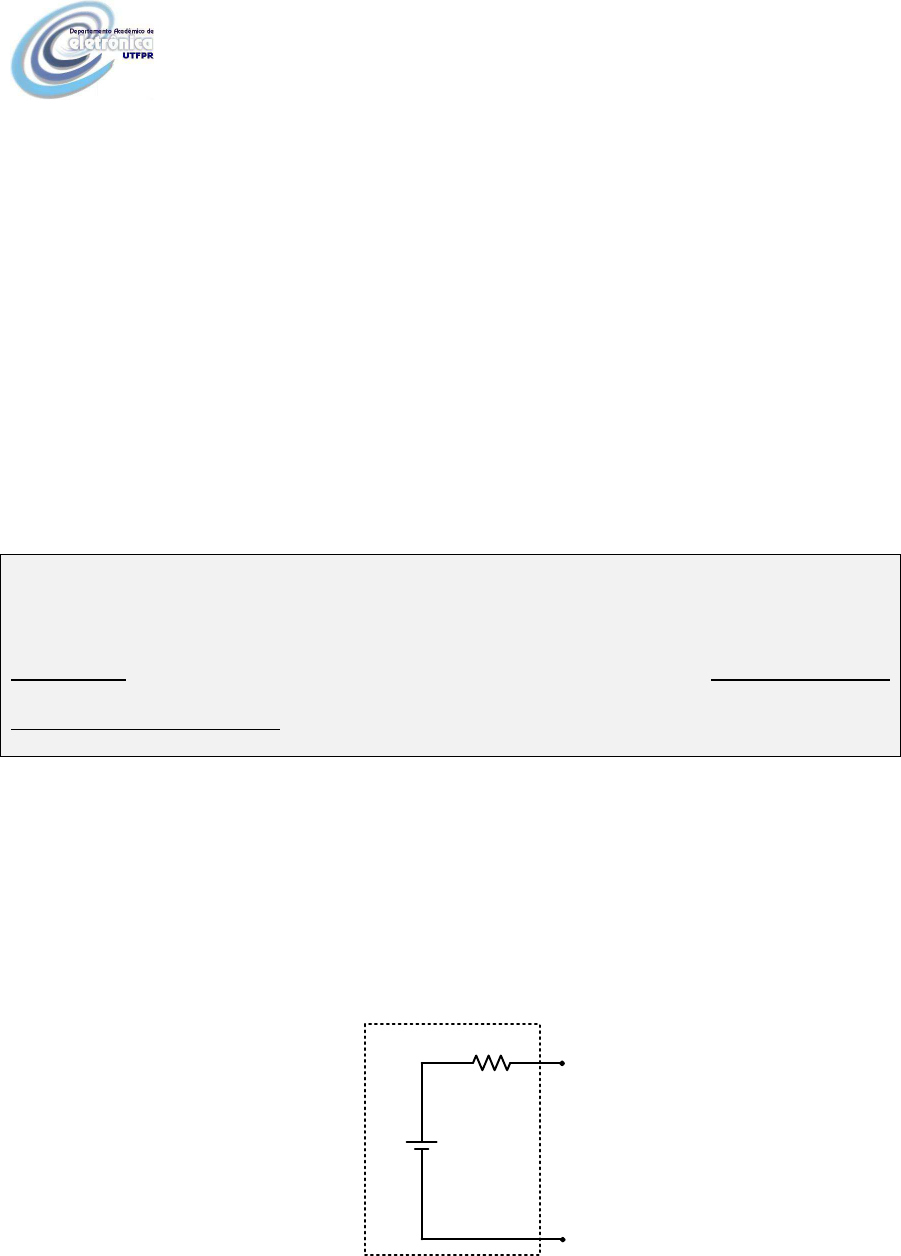

Todo o circuito composto por elementos lineares pode ser substituído por uma tensão
equivalente de Thévenin, Eth, em série com uma resistência equivalente de Thévenin, Rth, como mostra a
figura 1.
+
-
Eth
Circuito Equivalente de Thévenin
Rth

Figura 1
2

____________________________________________________________________________________________
Laboratório de Eletricidade - Professores André Lazzaretti / Fabiana Pöttker / Simone Crocetti / Carmen Rasera
Fonte: Laboratório de Eletricidade e Eletrônica – Francisco Gabriel Capuano e Maria Aparecida Mendes Marino 24a Edição
A tensão Eth corresponde à tensão entre dois pontos de um elemento específico, retirado do
circuito. A resistência Rth corresponde à resistência equivalente entre as mesmas partes, considerando
as fontes de tensão curto-circuitadas.
Seja o circuito da figura 2 como exemplo. Para se obter o circuito equivalente de Thévenin para o
resistor R4, primeiro se remove o resistor e determina-se a tensão em seus terminais, Eth, como mostra a
figura 3(a). Para se obter a resistência equivalente de Thévenin, deve-se curto-circuitar a fonte de 10V,
remover o resistor R4 e determinar a resistência equivalente em seus terminais, Rth, como mostra a figura
3(b).
+
-
10V
R1=270Ω
R2=120Ω
R3=390Ω R4=470Ω
B
A
+
-
VAB
IR4

Figura 2
+
-
10V
R1=270Ω
R2=120Ω
R3=390Ω
B
A
+
-
Eth

R1=270Ω
R3=390Ω
B
A
Rth
R2=120Ω

(a) (b)
Figura 3
Assim, para o resistor R4, temos na figura 4 o circuito equivalente de Thévenin:
+
-
Eth
Circuito Equivalente de Thévenin
Rth
R4=470Ω
B
A
+
-
VAB
IR4

Figura 4
3

____________________________________________________________________________________________
Laboratório de Eletricidade - Professores André Lazzaretti / Fabiana Pöttker / Simone Crocetti / Carmen Rasera
Fonte: Laboratório de Eletricidade e Eletrônica – Francisco Gabriel Capuano e Maria Aparecida Mendes Marino 24a Edição
Para o circuito da figura 2 calcular VAB e IR4. Montar o circuito e medir VAB e IR4. Anotar os valores
na Tabela 1. Simular o circuito e plotar as formas de onda de VAB e IR4, em função do tempo.
Tabela 1:
VAB_calculado [V] VAB_medido [V] IR4_calculado [mA] IR4_medido [mA]

Para o circuito da figura 2, calcular Eth e Rth para o resistor R4. Medir Eth e Rth como indicado na
Figura 3. Anotar os valores na Tabela 2.
Tabela 2:
Eth_calculado [V] Eth_medido [V] Rth_calculado [Ω] Rth_medido [Ω]

Para o circuito equivalente de Thévenin do resistor R4, figura 4, calcular VAB e IR4. Montar o
circuito, ajustando Rth com o potenciômetro e medir VAB e IR4. Anotar os valores na Tabela 3.
Tabela 3:
VAB_calculado [V] VAB_medido [V] IR4_calculado [mA] IR4_medido [mA]

Com os valores obtidos nas tabelas 1 e 3 foi possível comprovar o teorema de Thévenin?
Justifique.
____________________________________________________________________________________
____________________________________________________________________________________
____________________________________________________________________________________
4

____________________________________________________________________________________________
Laboratório de Eletricidade - Professores André Lazzaretti / Fabiana Pöttker / Simone Crocetti / Carmen Rasera
Fonte: Laboratório de Eletricidade e Eletrônica – Francisco Gabriel Capuano e Maria Aparecida Mendes Marino 24a Edição
3.2 Teorema de Norton
Todo o circuito composto por elementos lineares pode ser substituído por uma fonte de corrente
equivalente, IN, em paralelo com uma resistência equivalente de Norton, RN, como mostra a figura 5.
IN
Circuito Equivalente de Norton
RN

Figura 5
A fonte de corrente IN corresponde à corrente que circula em um curto-circuito, substituindo um
elemento específico do circuito. A resistência RN corresponde à resistência equivalente entre os pontos
do mesmo elemento, sendo este retirado do circuito e com as fontes de tensão do circuito curto-
circuitadas.
Seja o circuito da figura 6 como exemplo. Para se obter o circuito equivalente de Norton para o
resistor R4, primeiro se substitui o resistor R4 por um curto-circuito e determina-se a corrente de Norton,
IN, que passa neste curto-circuito, como mostra a figura 7(a). Para se obter a resistência equivalente de
Norton, deve-se curto-circuitar a fonte de 10V, remover o resistor R4 e determinar a resistência
equivalente em seus terminais, RN, como mostra a figura 7(b).
+
-
10V
R1=270Ω
R2=120Ω
R3=390Ω R4=470Ω
B
A
+
-
VAB
IR4

Figura 6
5

____________________________________________________________________________________________
Laboratório de Eletricidade - Professores André Lazzaretti / Fabiana Pöttker / Simone Crocetti / Carmen Rasera
Fonte: Laboratório de Eletricidade e Eletrônica – Francisco Gabriel Capuano e Maria Aparecida Mendes Marino 24a Edição
+
-
10V
R1=270Ω
R2=120Ω
R3=390Ω
B
A
IN

R1=270Ω
R3=390Ω
B
A
RN
R2=120Ω

(a) (b)
Figura 7
Assim, para o resistor R4, temos na figura 8 o circuito equivalente de Norton.
R4=470Ω
A
+
-
VAB
IR4
IN RN
Circuito Equivalente de Norton

Figura 8
Para o circuito da figura 6 calcular VAB e IR4. Montar o circuito e medir VAB e IR4. Anotar os valores
na Tabela 1. (Pode utilizar os valores já calculados e medidos no item 3.1)
Tabela 4:
VAB_calculado [V] VAB_medido [V] IR4_calculado [mA] IR4_medido [mA]

Para o circuito da figura 6, calcular IN e RN para o resistor R4. Medir IN e RN como indicado na
figura 7. Anotar os valores na Tabela 5.
Tabela 5:
IN _calculado [mA] IN _medido [mA] RN_calculado [Ω] RN_medido [Ω]

Para o circuito equivalente de Norton do resistor R4, figura 8, calcular VAB e IR4. Montar o circuito
mostrado na figura 9 (equivalente ao circuito da figura 8), ajustando RN com o potenciômetro e também
6

____________________________________________________________________________________________
Laboratório de Eletricidade - Professores André Lazzaretti / Fabiana Pöttker / Simone Crocetti / Carmen Rasera
Fonte: Laboratório de Eletricidade e Eletrônica – Francisco Gabriel Capuano e Maria Aparecida Mendes Marino 24a Edição
ajustando a fonte E de modo que por esta fonte circule uma corrente igual a IN. Medir VAB e IR4. Anotar os
valores na Tabela 6.
R4=470Ω
B
A
+
-
VAB
IR4
IN
RN
+
-
E
Circuito Equivalente de Norton

Figura 9
Tabela 6:
VAB_calculado [V] VAB_medido [V] IR4_calculado [mA] IR4_medido [mA]

Com os valores obtidos nas tabelas4 e 6 foi possível comprovar o teorema de Norton?
Justifique.
____________________________________________________________________________________
____________________________________________________________________________________
____________________________________________________________________________________
