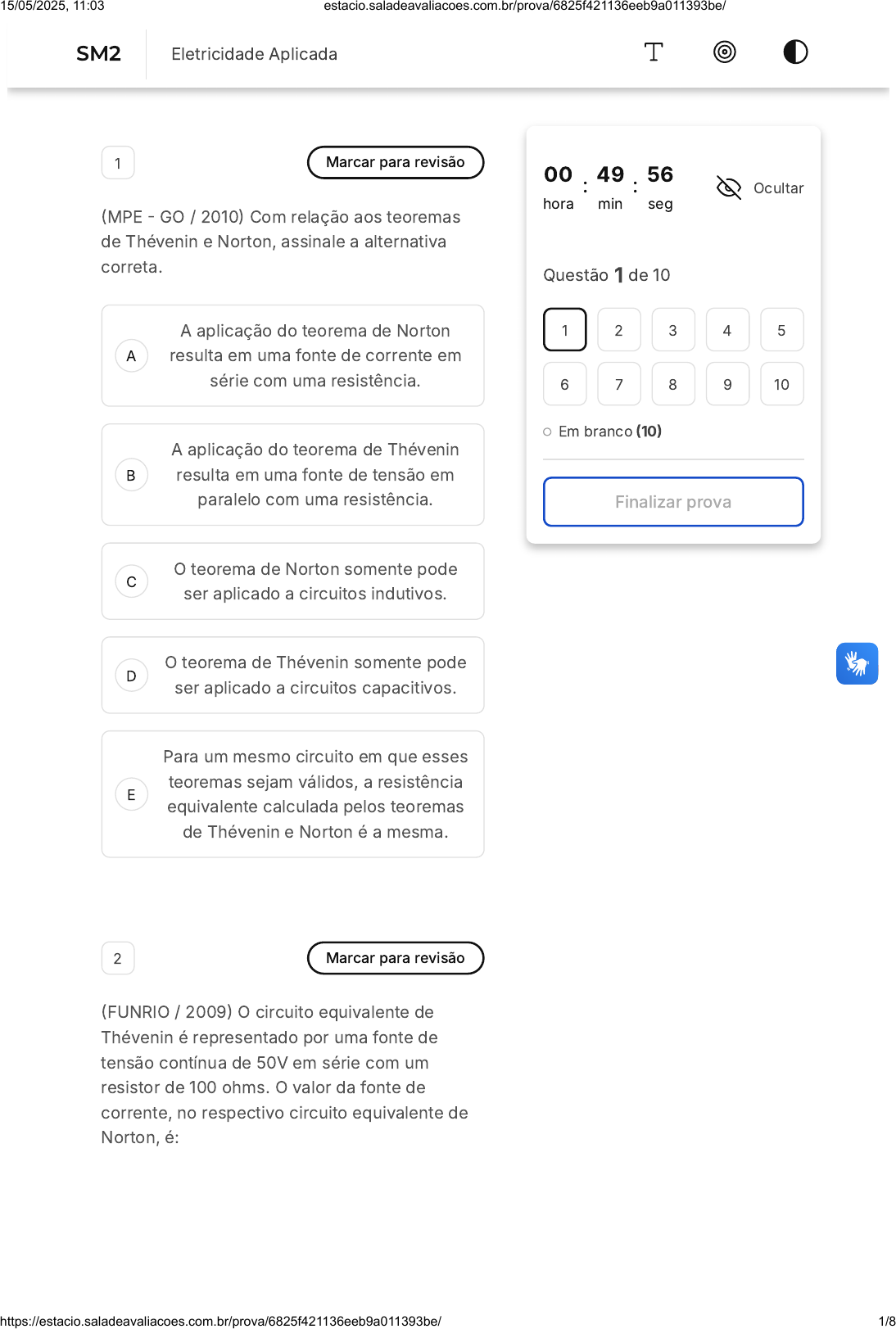

1 Marcar para revisão
(MPE - GO / 2010) Com relação aos teoremas
de Thévenin e Norton, assinale a alternativa
correta.
A aplicação do teorema de Norton
resulta em uma fonte de corrente em
série com uma resistência.
A aplicação do teorema de Thévenin
resulta em uma fonte de tensão em
paralelo com uma resistência.
O teorema de Norton somente pode
ser aplicado a circuitos indutivos.
O teorema de Thévenin somente pode
ser aplicado a circuitos capacitivos.
Para um mesmo circuito em que esses
teoremas sejam válidos, a resistência
equivalente calculada pelos teoremas
de Thévenin e Norton é a mesma.
2 Marcar para revisão
(FUNRIO / 2009) O circuito equivalente de
Thévenin é representado por uma fonte de
tensão contínua de 50V em série com um
resistor de 100 ohms. O valor da fonte de
corrente, no respectivo circuito equivalente de
Norton, é:
00
hora
: 49
min
: 56
seg
Ocultar
Questão 1 de 10
Em branco (10)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Eletricidade Aplicada
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 1/8
A
B
C
D
E
A
B
C
D
E
0,25A
0,50A
0,75A
1,00A
1,50A
3 Marcar para revisão
(TELEBRAS / 2013) Para a figura abaixo
apresentada, determine a tensão equivalente de
Thévenin vista dos pontos C-D do circuito e
assinale a alternativa correta.
30V
35V
35,5V
37V
37,5V
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 2/8
A
B
C
D
E
4 Marcar para revisão
(IADES - AL - GO / 2019) O teorema de
Thévenin é amplamente utilizado para
simplificar a análise de circuitos. Com base no
circuito elétrico da figura apresentada, deseja-
se determinar o circuito equivalente de
Thévenin entre os terminais A e B. Se VTh é a
tensão equivalente de Thévenin e RTh é a
resistência equivalente de Thévenin, então:
Figura A: Complementar ao exercício
VTh = 10V e RTh = 1Ω.
VTh = 10V e RTh = 2Ω.
VTh = 10V e RTh = 3Ω.
VTh = 30V e RTh = 1Ω.
VTh = 30V e RTh = 3Ω.
5 Marcar para revisão
O circuito ilustrado na Figura 49 apresenta
arranjos de resistores que podem ser
convertidos considerando as transformações
estrela e triângulo. Com base nessas
transformações para solução do circuito, a
corrente  que flui da fonte de tensão é de:Io
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 3/8
A
B
C
D
E
Figura 49: Simulado - Exercício 12 - Fonte:
Isabela Oliveira Guimarães
997,4 mA
875,5 mA
342,6 mA
694,2 mA
537,8 mA
6 Marcar para revisão
O circuito ilustrado na Figura 41 está ligado em
triângulo. Os valores de , e , referentes
aos resistores de seu equivalente em estrela,
são, respectivamente:
Figura 41: Simulado - Exercício 4 - Fonte:
Isabela Oliveira Guimarães
R1 R2 R3
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 4/8
A
B
C
D
E
A
B
C
D
E
8Ω, 4Ω, 4Ω
4Ω, 4Ω, 8Ω
8Ω, 8Ω, 8Ω
4Ω, 4Ω, 4Ω
8Ω, 8Ω, 4Ω
7 Marcar para revisão
Com base nas equações de transformação
entre circuitos equivalentes estrela e triângulo, a
resistência equivalente entre os terminais A e B
do circuito ilustrado na Figura 44 vale:
Figura 44: Simulado - Exercício 7 - Fonte:
Isabela Oliveira Guimarães
42,5 Ω
18,75 Ω
25,5 Ω
36,25 Ω
12,35 Ω
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 5/8
A
B
C
D
E
8 Marcar para revisão
Considere o circuito linear genérico ilustrado na
Figura 50. Foram feitos 4 testes de laboratório
para exemplificar o princípio da linearidade. É
possível afirmar, portanto, que as medidas x, y e
z na Tabela 1 são, respectivamente:
Figura 50: Simulado - Exercício 13 - Fonte:
Isabela Oliveira Guimarães
Tabela 1: Dados do Exercício 13 - Fonte: Isabela
Oliveira Guimarães
x = 18V,  y = 3V,  z = -2V
x = 6V,  y = 0,5V,  z = -12V
x = 24V,  y = 3V,  z = -6V
x = 24V,  y = 1V,  z = -6V
x = 22V,  y = 3V,  z = -8V
9 Marcar para revisão
O circuito ilustrado na Figura 56 está ligado na
conexão triângulo. A resistência total
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 6/8
A
B
C
D
E
equivalente é dada por:
Figura 56: Simulado - Exercício 20 - Fonte:
Isabela Oliveira Guimarães
RT
6, 45Ω
10, 66Ω
9, 58Ω
15, 43Ω
5, 32Ω
10 Marcar para revisão
(Fundação Getulio Vargas - FGV - 2013 -
MPE/MS) A figura a seguir apresenta um
circuito de corrente contínua, composto de uma
fonte e três resistores. O circuito equivalente de
Norton, visto pelo resistor R, entre os pontos A e
B, é composto por:
15/05/2025, 11:03 estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/
https://estacio.saladeavaliacoes.com.br/prova/6825f421136eeb9a011393be/ 7/8
A
B
C
D
E
uma fonte de 3A e um resistor em
série de 50Ω.
uma fonte de 3A e um resistor em
série de 12Ω.
uma fonte de 3A e um resistor em
paralelo de 12Ω.
uma fonte de 6A e um resistor em
paralelo de 30Ω.
uma fonte de 6A e um resistor em
série de 40Ω.
