A
B
C
1 Marcar para revisão

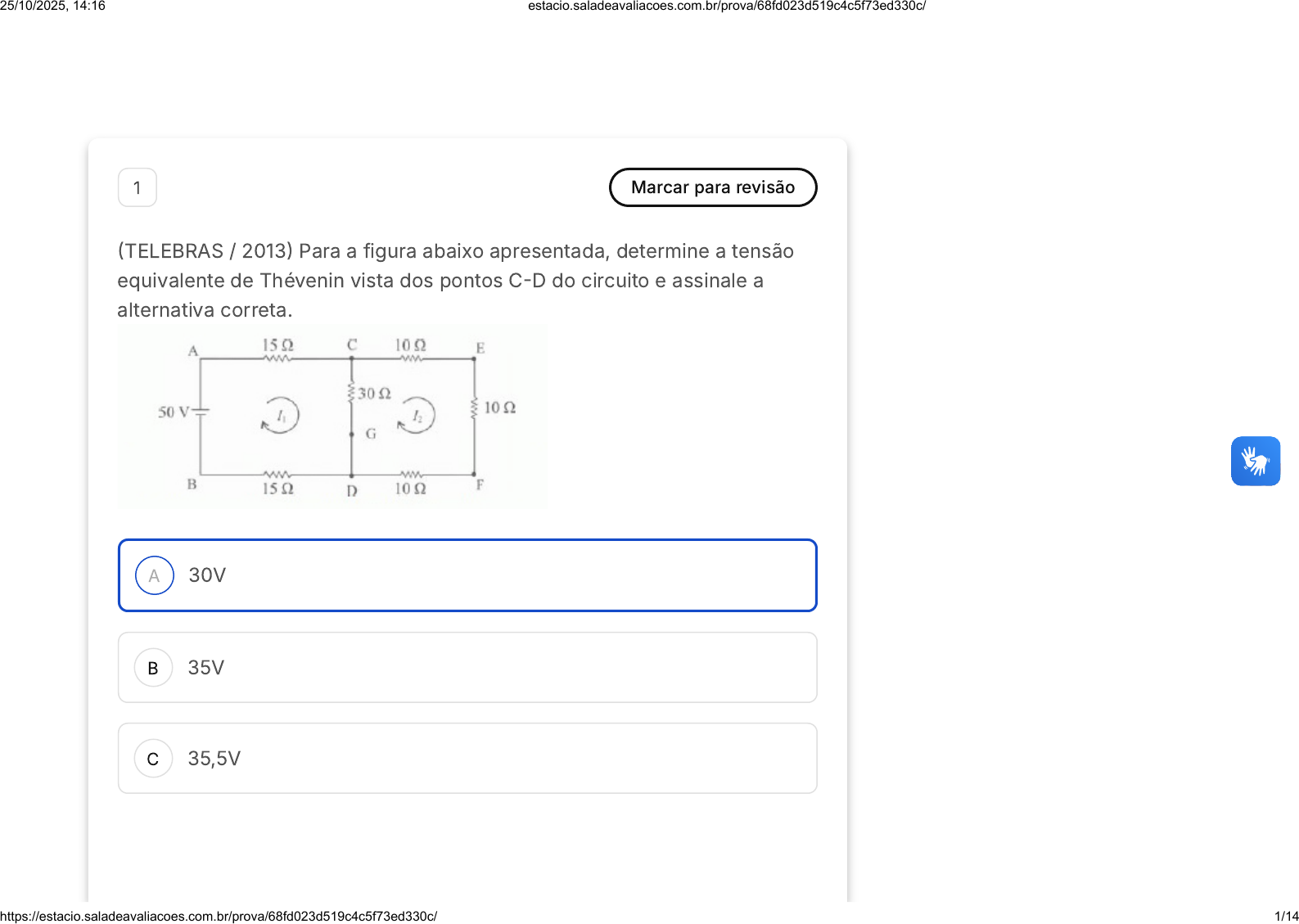

(TELEBRAS / 2013) Para a figura abaixo apresentada, determine a tensão
equivalente de Thévenin vista dos pontos C-D do circuito e assinale a
alternativa correta.
30V
35V
35,5V
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 1/14
D
E
A
B
C
37V
37,5V
2 Marcar para revisão
(FUNRIO / 2009) O circuito equivalente de Thévenin é representado por
uma fonte de tensão contínua de 50V em série com um resistor de 100
ohms. O valor da fonte de corrente, no respectivo circuito equivalente de
Norton, é:
0,25A
0,50A
0,75A
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 2/14
bruno
Realce
D
E
1,00A
1,50A
3 Marcar para revisão
O circuito elétrico ilustrado na Figura 54 está ligado na conexão em ponte.
A partir da conversão entre circuitos em estrela e triângulo, a resistência
total vista pelos pontos e é de:a b
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 3/14
A
B
C
D
E
Figura 54: Simulado - Exercício 17 - Fonte: Isabela Oliveira Guimarães
1, 45Ω
2, 36Ω
1, 67Ω
2, 89Ω
3, 54Ω
4 Marcar para revisão
No circuito ilustrado na Figura 43, os valores de  e , quando
, valem, respectivamente:
vo io Vs = 1
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 4/14
A
B
C
D
E
Figura 43: Simulado - Exercício 6 - Fonte: Isabela Oliveira Guimarães
1,0 V e 0,5 A
0,5 V e 1,0 A
1,5 V e 1,5 A
1,0 V e 1,5 A
0,5 V e 0,5 A
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 5/14
A
B
C
5 Marcar para revisão
A Figura 40 ilustra um circuito elétrico ligado em estrela. Com base nas
equações de transformação, seu equivalente em triângulo tem como
valores para , e , respectivamente:
Figura 40: Simulado - Exercício 3 - Fonte: Isabela Oliveira Guimarães
RA RB RC
30Ω, 60Ω, 30Ω
60Ω, 60Ω, 60Ω
30Ω, 30Ω, 30Ω
00
hora
: 34
min
: 43
seg
Ocultar
Questão 10 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Eletricidade Aplicada
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 6/14
D
E
60Ω, 30Ω, 30Ω
60Ω, 60Ω, 30Ω
6 Marcar para revisão
O circuito ilustrado na Figura 56 está ligado na conexão triângulo. A
resistência total equivalente é dada por:
Figura 56: Simulado - Exercício 20 - Fonte: Isabela Oliveira Guimarães
RT
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 7/14
A
B
C
D
E
6, 45Ω
10, 66Ω
9, 58Ω
15, 43Ω
5, 32Ω
7 Marcar para revisão
(Fundação Getulio Vargas - FGV - 2013 - MPE/MS) A figura a seguir
apresenta um circuito de corrente contínua, composto de uma fonte e três
resistores. O circuito equivalente de Norton, visto pelo resistor R, entre os
pontos A e B, é composto por:
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 8/14
bruno
Realce
A
B
C
D
E
uma fonte de 3A e um resistor em série de 50Ω.
uma fonte de 3A e um resistor em série de 12Ω.
uma fonte de 3A e um resistor em paralelo de 12Ω.
uma fonte de 6A e um resistor em paralelo de 30Ω.
uma fonte de 6A e um resistor em série de 40Ω.
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 9/14
A
B
C
8 Marcar para revisão
(Concurso INPI / 2014) Considerando o circuito apresentado na figura,
encontre os valores para o equivalente de Thévenin visto dos pontos A e B
da figura e assinale a alternativa correta.
O circuito equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B é formado por uma fonte de tensão de
15V em série com uma resistência de 10Ω.
O circuito equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B é formado por uma fonte de tensão de
15V em paralelo com uma resistência de 10Ω.
O circuito equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B é formado por uma fonte de corrente
de 15A em série com uma resistência de 10Ω.
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 10/14
bruno
Realce
D
E
A
B
O circuito equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B é formado por uma fonte de corrente
de 15A em paralelo com uma resistência de 10Ω.
O circuito equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B é formado por uma fonte de tensão
de 30V em série com uma resistência de 10Ω.
9 Marcar para revisão
Observe a citação a seguir.
(Fonte: CONSULPLAN - Analista Judiciário (TSE)/Apoio
Especializado/Engenharia Elétrica/2012)
Essa citação refere-se a um teorema da teoria da análise de circuitos,
conhecido como de:
Thevenin.
Kirchoff.
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 11/14
C
D
E
Fourier.
Norton.
Superposição.
10 Marcar para revisão
Considere o circuito linear genérico ilustrado na Figura 50. Foram feitos 4
testes de laboratório para exemplificar o princípio da linearidade. É
possível afirmar, portanto, que as medidas x, y e z na Tabela 1 são,
respectivamente:
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 12/14
25/10/2025, 14:16 estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/
https://estacio.saladeavaliacoes.com.br/prova/68fd023d519c4c5f73ed330c/ 13/14
A
B
C
D
E
x = 18V,  y = 3V,  z = -2V
x = 6V,  y = 0,5V,  z = -12V
x = 24V,  y = 3V,  z = -6V
x = 24V,  y = 1V,  z = -6V
x = 22V,  y = 3V,  z = -8V
