Método de dimensionamento: 2
Estação: Tapejara
Município: Tapejara , RS - BRASIL
Latitude: 28° S
Longitude: 51,949° O
Distância do ponto de ref.( 28° S; 52° O):5,0 km
Jan Fev Mar Abr Mai Jun Jul Ago Set Out Nov Dez Média Delta
Plano Horizontal 0° N 6,23 5,74 4,97 4,04 3,02 2,53 2,87 3,64 3,89 4,99 6,19 6,52 4,55 3,99
Ângulo igual a latitude 28° N 5,55 5,49 5,22 4,79 3,96 3,47 3,9 4,52 4,22 4,9 5,61 5,69 4,78 2,22
Maior média anual 24° N 5,77 5,62 5,25 4,7 3,82 3,31 3,73 4,4 4,21 4,99 5,81 5,94 4,79 2,63
Maior mínimo mensal 46° N 4,58 4,76 4,85 4,81 4,2 3,76 4,2 4,65 4,02 4,35 4,67 4,61 4,45 1,09
Modelo
Fabricante do Módulo Canadian
Potência do Módulo 330 Wp
Celulas por módulo 72 Células
Dimensão Célula 15,6 cm
Eficiência do módulo 16,97% %
Impp 8,80 A
Vmpp 37,5 V
Isc 9,31 A
Voc 45,9 V
Eficiência do Sistema 0,85 %
Produção Mensal de Energia (Kwh/mês)
Jan Fev Mar Abr Mai Jun Jul Ago Set Out Nov Dez Média Total
Qtde.
Painéis
Potência do
Sistema
Plano Horizontal 0° N 48,81 40,62 38,94 30,63 23,66 19,18 21,76 28,52 29,50 39,10 48,50 51,08 35,03 420,31 8,00 2,64
Ângulo igual a latitude 30° N 43,48 38,85 40,90 36,32 31,03 26,31 29,57 35,41 32,00 38,39 43,95 44,58 36,73 440,80 8,00 2,64
Maior média anual 24° N 45,21 39,77 41,13 35,64 29,93 25,10 28,28 34,47 31,92 39,10 45,52 46,54 36,88 442,62 8,00 2,64
Maior mínimo mensal 50° N 35,88 33,69 38,00 36,47 32,91 28,51 31,85 36,43 30,48 34,08 36,59 36,12 34,25 411,01 8,00 2,64
Modelo
Fabricante do Inversor Fronius
Potência do Inversor 3
Corrente máxima DC 13
Mpp mínimo DC 200
Mpp máximo DC 800
Corrente máxima AC 13
Strings 2
Cálculos: Definida pelo usuário:
Módulos totais 8 Unidade 8 Unidade
Potência instalada 2,64 kW 2,64 kW
FDI 0,880 0,880
Strings 2 2
Paralelo - -
Série 8,0 8,0
Voc do sistema 367,2 367,2
Isc do sistema 9,310 9,310
Vmpp 300 300
Impp 8,80 8,80
Potência instalada (kW)
Quantidade de painéis
Painel fotovoltáico (1)
Cabo CC (2)
Disjuntor CC (2)
Dispositivo de surto (2)
Inversor (3)
Cabo CA (4)
Disjuntor CA (4])
Obs.: Se o cálculo for através da preferência do
usuário, os cálculos acima devem ser
desconsiderados
Vmpp
Impp OkOk
38%
46%
Ok
1- Deminsionar p/ consumo total
2- Dimensionar / Demanda real
Irradiação solar diária média mensal [kWh/m
2
.dia]
Entrada CC
Strings
Ângulo Inclinação
Produção Mensal de Energia (Kwh/mês)
A
kW nominal
A
V
Inversor Solar Fotovoltaico Grid-Tie PRIMO 3.0-1
Módulos totais
46%
Ok
38%
Potência instalada
FDI
Paralelo
Série
Voc do sistema
Isc do sistema

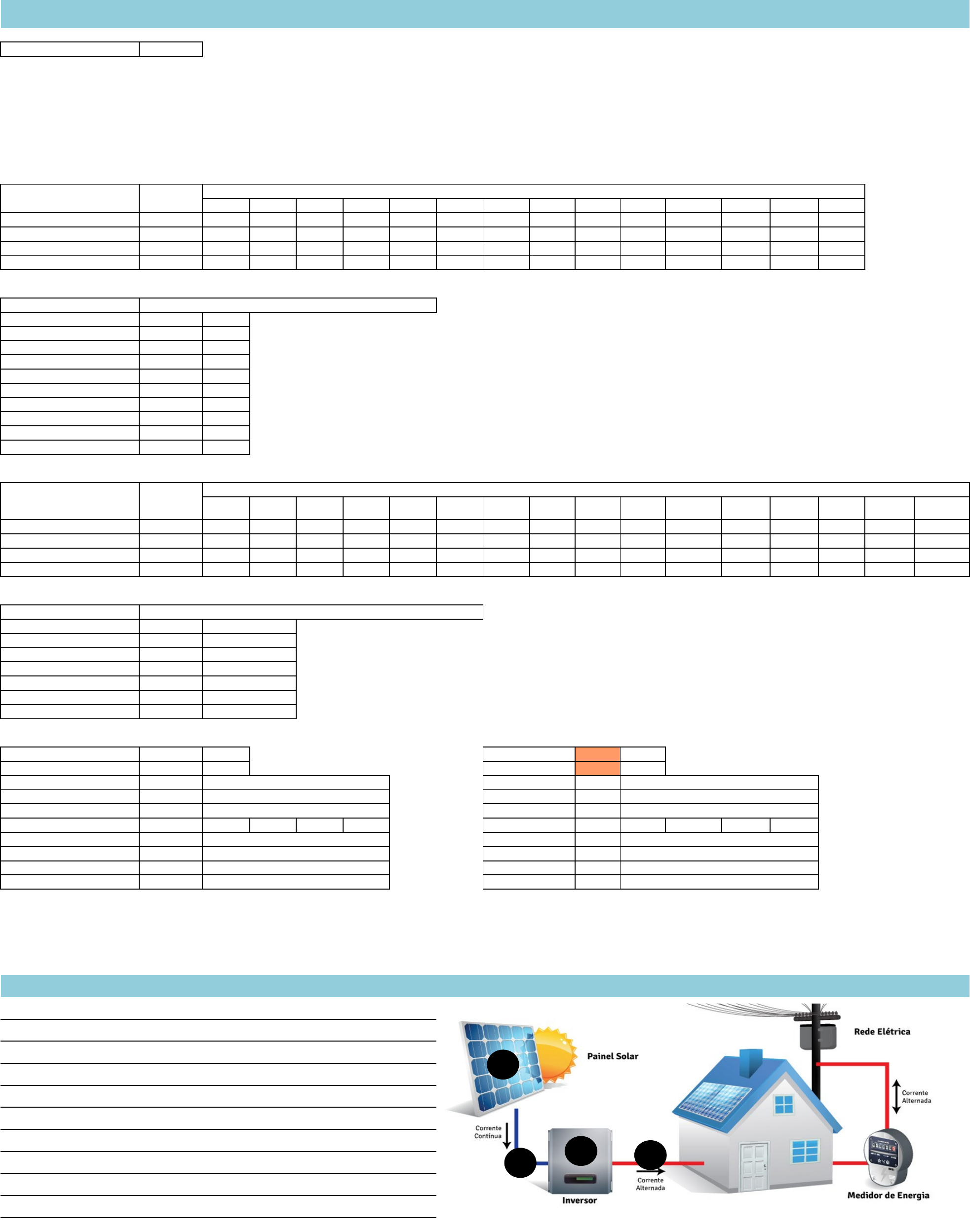

DIMENSIONAMENTO
Irradiação solar diária média mensal [kWh/m2.dia]:
Ângulo Inclinação
Painel Solar Fotovotaico Canadian Solar 330(Wp)
Escolha o painel solar:
Escolha o inversor:
Ok
V
Ok
Resultado
6mm² 0,6/1kV
18A
Painel Solar Fotovotaico Canadian Solar 330(Wp)
6mm² 0,6/1kV
10A
WEG SPW275-20
Inversor Solar Fotovoltaico Grid-Tie PRIMO 3.0-1
2,64
8
1
2
3 4
