Questão 1/10 - Controle Contínuo

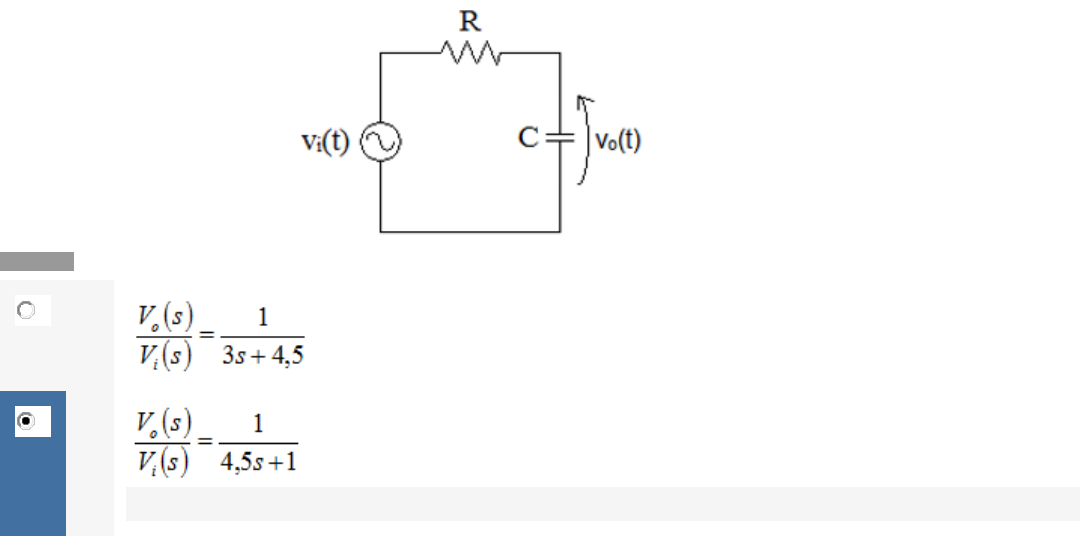

No circuito elétrico a seguir, R = 3 ? e C = 1,5 F. Considerando estes valores, obtenha a função
de transferência Vo(s)/ Vi(s).



Nota: 10.0
 A

 B

Você acertou!

 C

 D

 E


Questão 2/10 - Controle Contínuo
Calcule o erro em regime permanente do sistema para K=10 e considerando uma entrada do
tipo degrau unitário.


Nota: 10.0
 A 0,14
 B 0,18
 C 0,04
 D 0,09
Você acertou!

 E 0,12

Questão 3/10 - Controle Contínuo
No circuito elétrico a seguir, R1 = 2 ?, R2 = 4 ?, L = 1 H e C = 1 F. Considerando estes valores,
obtenha a função de transferência Vc(s)/ Vi(s). Utilize a Lei de Kirchhoff das Correntes e adote
como referência o nó indicado no circuito.



Nota: 0.0
 A


 B

 C

 D

 E


Questão 4/10 - Controle Contínuo
No circuito elétrico a seguir, R1 = 2 ?, R2 = 3 ?, L = 4 H e C = 0,5 F. Considerando estes valores,
obtenha a função de transferência Ic(s)/Vi(s). Utilize a Lei de Kirchhoff das Correntes e adote
como referência o nó indicado no circuito.

Nota: 10.0
 A

 B

 C

 D

Você acertou!


 E


Questão 5/10 - Controle Contínuo
A função de transferência de uma planta pode ser obtida a partir de equações diferencias
características que descrevem comportamento dinâmico de uma planta ou processo. Como a
função de transferência de sistemas de tempo contínuo são expressas no domínio “s”, é
necessário aplicar a transformada de Laplace as equações diferenciais. Dada a equação
diferencial



Obtenha a função de transferência C(s)/R(s)

Nota: 10.0
 A

 B

 C

 D

Você acertou!



Resposta na Aula 1 – Vídeo 2
 E


Questão 6/10 - Controle Contínuo
Um sistema de primeira ordem teve como dados de saída de a uma entrada do tipo degrau
unitário os seguintes dados:

Terceira constante de tempo: 1,2 segundos
Valor em regime permanente: 0,56
Encontre a função de transferência do sistema que possui as características descritas acima.
Nota: 10.0
 A

 B

 C

 D

 E

Você acertou!


Questão 7/10 - Controle Contínuo
Obtenha as funções de transferência ?2(s)/T(s) para o sistema mecânico de rotação a seguir.


Nota: 10.0
 A

 B

Você acertou!



Resposta na Aula 2, páginas 8, 9, 10 e 11
 C

 D

 E


Questão 8/10 - Controle Contínuo
Considere o seguinte diagrama de blocos.



Obtenha a função que descreve a sensibilidade do erro em função da variação do parâmetro K,
frente a uma entrada do tipo degrau unitário.
Nota: 0.0
 A


 B

 C

 D

 E


Questão 9/10 - Controle Contínuo
Todos os controladores em tempo contínuo podem ser implementados utilizando
amplificadores operacionais. Tais controladores se caracterizam pelos componentes que estão
ligados ao amplificador e qual a disposição deles no circuito. Normalmente estes componentes
são resistores e capacitores, porém também podem ser formados apenas por resistores, como
no circuito a seguir


Nesta figura está sendo mostrado um compensador do tipo proporcional. Levando em
consideração as técnicas de modelagem de circuitos com amplificadores operacionais, assinale
a alternativa que corresponde à função de transferência EO(s)/Ei(s) do referido circuito.
Nota: 10.0
 A

Você acertou!


 B

 C

 D

 E


Questão 10/10 - Controle Contínuo
Para o circuito elétrico a seguir obtenha a função de transferência da I2(s)/ Vi(s).


Nota: 10.0
 A

 B

 C

 D

Você acertou!


Resposta na Aula 2, páginas 11 a 15
 E
